Как проверить датчик охлаждающей жидкости на ваз 2112

Датчик температуры охлаждающей жидкости (ДТОЖ) на ВАЗ 2112 контролирует температуру антифриза и передаёт данные в ЭБУ для регулировки подачи топлива и работы вентилятора радиатора. Неправильные показания датчика приводят к повышенному расходу топлива, нестабильной работе двигателя и перегреву. Поэтому своевременная диагностика ДТОЖ необходима для поддержания оптимальной работы системы охлаждения.

Для проверки датчика используют цифровой мультиметр с функцией измерения сопротивления. При разных температурах сопротивление датчика меняется в строго заданных пределах – обычно от 2 кОм при 20 °C до менее 300 Ом при 80 °C. Отклонения от нормативных значений указывают на износ или повреждение элемента.

Перед началом теста важно прогреть двигатель до рабочей температуры и контролировать показания датчика, используя методы измерения напряжения на выходе или сопротивления самого датчика. Особое внимание уделяется состоянию контактов и целостности проводки, поскольку плохой контакт может вызывать ложные ошибки в системе управления.

Как найти и снять датчик температуры охлаждающей жидкости

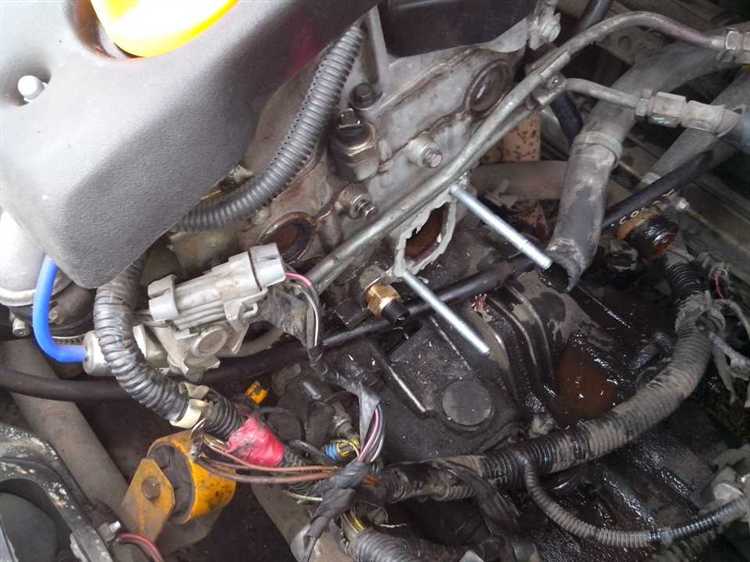

Датчик температуры охлаждающей жидкости на ВАЗ 2112 располагается на корпусе термостата, рядом с впускным коллектором. Точное место – с левой стороны двигателя, ближе к передней части автомобиля, под патрубком радиатора. Для доступа потребуется снять защитный кожух двигателя, если он установлен.

Для демонтажа датчика потребуется ключ на 19 мм или специальный съемник для датчиков температуры. Перед началом работы двигатель должен быть холодным, чтобы избежать ожогов и подтекания охлаждающей жидкости.

Первым шагом отсоедините электропровод от датчика. Разъем фиксируется защелкой, её нужно аккуратно поджать и вытянуть провод. Затем с помощью ключа отверните датчик по часовой стрелке, повернув его против часовой оси. Делать это стоит аккуратно, чтобы не повредить резьбу корпуса термостата.

После снятия датчика необходимо подготовить место установки: очистить резьбу от грязи и остатков герметика. При повторной установке желательно использовать тонкую прокладку или герметик, чтобы избежать протечек охлаждающей жидкости.

Если датчик туго откручивается, допускается использование WD-40 или аналогичных проникающих смазок, но применять чрезмерное усилие не рекомендуется, чтобы не сорвать резьбу.

Методы проверки сопротивления датчика мультиметром

Для проверки датчика температуры охлаждающей жидкости ВАЗ 2112 понадобится цифровой или аналоговый мультиметр с функцией измерения сопротивления (Ом).

При комнатной температуре сопротивление исправного датчика обычно находится в пределах от 2 до 5 кОм. Чем выше температура жидкости, тем ниже сопротивление. Например, при 20°C сопротивление около 2,5–3 кОм, при 80°C – менее 300 Ом.

Для точного анализа измерьте сопротивление при разных температурах: погрузите датчик в термостойкую жидкость, постепенно нагревая её и фиксируя значения. Сопротивление должно уменьшаться по мере роста температуры.

Если сопротивление остаётся постоянным или выходит за диапазон (слишком низкое – менее 100 Ом или слишком высокое – свыше 10 кОм), датчик неисправен и требует замены.

Также обратите внимание на плавность изменения сопротивления без резких скачков, которые свидетельствуют о внутренних повреждениях.

Проверка работы датчика на автомобиле по показаниям приборов

Запустите двигатель и прогрейте его до рабочей температуры. На панели приборов температура охлаждающей жидкости должна постепенно повышаться и стабилизироваться примерно на 85–95 °C.

Если стрелка температуры остается в начале шкалы или резко прыгает, возможен сбой датчика или его цепи. Для точной оценки подключите диагностический сканер к разъему автомобиля и считайте данные с датчика.

При исправном датчике температура в движении должна плавно расти и оставаться стабильной в диапазоне 80–95 °C. Резкие скачки, нули или некорректные значения указывают на неисправность датчика или обрыв цепи.

При холодном двигателе датчик должен показывать температуру около окружающей среды, при прогреве – постепенный рост значений. Если приборная панель показывает постоянную высокую температуру сразу после запуска или данные отсутствуют, проверяйте проводку и контакт в разъеме.

Отсутствие реакции датчика на изменения температуры двигателя требует замены или дополнительной проверки мультиметром. Контроль по показаниям приборов позволяет оценить работу датчика без его демонтажа и определить необходимость ремонта системы охлаждения.

Типичные неисправности и симптомы неисправного датчика

Сбой в сопротивлении – частая причина некорректной работы датчика температуры охлаждающей жидкости. При выходе из строя внутреннего терморезистора сопротивление не изменяется при нагреве, что приводит к неверным показаниям ЭБУ.

Перегрев двигателя может проявляться при залипании датчика на низкие температуры. ЭБУ не получает сигнал о росте температуры, что препятствует включению вентилятора и аварийному предупреждению.

Для проверки датчика температуры охлаждающей жидкости ВАЗ 2112 с помощью контрольной лампы требуется подключить её к разъему датчика и массе автомобиля. Лампа должна включаться или изменять яркость при изменении температуры охлаждающей жидкости, что указывает на изменение сопротивления датчика.

Процедура начинается с отключения разъема датчика и подключения контрольной лампы между контактами разъема и массой. При холодном двигателе лампа должна гореть ярко, так как сопротивление датчика высоко. По мере прогрева двигателя сопротивление уменьшается, и яркость лампы снижается вплоть до полного гашения, если датчик исправен.

Если лампа не изменяет яркость или постоянно горит/не загорается, это свидетельствует о неисправности датчика или нарушениях в цепи. Важно проверить контакты и целостность проводки, чтобы исключить внешние причины.

Контрольная лампа позволяет быстро выявить аномалии в работе датчика без применения сложного оборудования, однако точные значения температуры она не отображает, поэтому при сомнениях целесообразно использовать мультиметр.

Что делать при выявлении неисправности датчика температуры

При обнаружении неисправности датчика температуры охлаждающей жидкости необходимо незамедлительно выполнить несколько этапов для восстановления корректной работы системы.

1. Подтвердить неисправность с помощью мультиметра или диагностического сканера. Измерьте сопротивление датчика при разных температурах и сравните с технической документацией ВАЗ 2112.

2. Если показания выходят за допустимый диапазон или датчик не изменяет сопротивление, датчик следует заменить.

3. Перед заменой отключите отрицательную клемму аккумулятора для предотвращения короткого замыкания.

4. Для замены используйте подходящий ключ на 19 мм. Датчик находится в корпусе термостата или на блоке цилиндров.

5. После замены установите новый датчик, тщательно затянув резьбу, чтобы избежать протечек охлаждающей жидкости.

6. Запустите двигатель и проверьте отсутствие ошибок по показаниям панели приборов и диагностического оборудования.

7. При необходимости выполните сброс кодов ошибок через сканер или отключением аккумулятора на несколько минут.

8. Контролируйте температуру двигателя в процессе эксплуатации – резкие перепады или постоянное превышение нормы могут указывать на неправильную установку или неисправность нового датчика.

Игнорирование проблем с датчиком температуры ведёт к некорректной работе системы управления двигателем, перерасходу топлива и возможному перегреву мотора.

Вопрос-ответ:

Как определить, что датчик температуры охлаждающей жидкости на ВАЗ 2112 вышел из строя?

Признаки неисправного датчика могут проявляться в виде нестабильной работы стрелки температуры на приборной панели, постоянного нагрева двигателя без изменения показаний, или, наоборот, отсутствия реакции при прогреве. Также возможны перебои в работе системы впрыска топлива, что выражается в повышенном расходе бензина и нестабильном холостом ходе. Для точного выявления неисправности стоит проверить сопротивление датчика и его сигнал на ЭБУ.

Как правильно проверить сопротивление датчика температуры охлаждающей жидкости мультиметром?

Для проверки датчика нужно сначала снять его с двигателя. Затем мультиметр перевести в режим измерения сопротивления (омметр). Измерения следует проводить при комнатной температуре, подключив щупы к выводам датчика. В норме сопротивление будет достаточно высоким при холодном состоянии и уменьшаться при нагреве. Если показатели сильно отличаются от заводских значений или не меняются при нагреве, датчик требует замены.

Можно ли проверить датчик температуры без снятия с автомобиля?

Да, частично проверить работу датчика можно, наблюдая за показаниями на приборной панели при прогреве двигателя. Если стрелка температуры реагирует плавно и без скачков, датчик, скорее всего, исправен. Для более точной проверки используют контрольную лампу или диагностический сканер, подключенный к разъему ЭБУ, чтобы считать данные датчика в режиме реального времени. Однако полную проверку сопротивления или выходного сигнала без снятия выполнить сложно.

Что делать, если после замены датчика температура двигателя продолжает отображаться неправильно?

Если новый датчик не решает проблему, стоит проверить электропроводку и разъемы, так как повреждения проводов или плохой контакт могут влиять на сигнал. Также возможно, что причина в приборной панели или блоке управления двигателем. Рекомендуется провести диагностику цепи питания датчика и проверить работу ЭБУ. Иногда причиной могут быть термостат или другие компоненты системы охлаждения, которые влияют на температуру двигателя.

Как часто нужно проверять датчик температуры охлаждающей жидкости на ВАЗ 2112?

Регулярной проверки датчика не требуется, если нет симптомов неисправности. Однако при появлении признаков сбоев в работе двигателя или температуры стоит проверить датчик как часть диагностики. Для профилактики осмотр и тестирование датчика можно проводить при каждом техническом обслуживании или при замене охлаждающей жидкости, чтобы избежать скрытых проблем в системе охлаждения.

Какие признаки указывают на неисправность датчика температуры охлаждающей жидкости на ВАЗ 2112?

Среди характерных признаков неисправного датчика можно выделить резкие перепады температуры на приборной панели, отсутствие реакции стрелки на прогрев двигателя, а также проблемы с запуском мотора при холодном двигателе. Иногда может наблюдаться повышенный расход топлива или включение аварийного режима работы двигателя из-за неправильных данных с датчика.

Как правильно проверить датчик температуры охлаждающей жидкости мультиметром на ВАЗ 2112?

Для проверки датчика необходимо снять его с двигателя и измерить сопротивление между контактами с помощью мультиметра. При холодном состоянии датчика сопротивление должно быть высоким (несколько кОм), а при нагреве — постепенно уменьшаться. Рекомендуется сравнить полученные значения с техническими параметрами, указанными в руководстве по эксплуатации. Если сопротивление не меняется или находится вне нормы, датчик следует заменить.
