Генератор на Mitsubishi Lancer 9 отвечает за питание электрических систем автомобиля и зарядку аккумулятора. При снижении напряжения на выходе генератора менее 13,5 В или превышении 14,8 В появляются признаки неисправности: тусклый свет фар, быстрая разрядка аккумулятора, мигание лампы заряда на панели приборов. Игнорирование таких симптомов может привести к выходу из строя электрооборудования и полной остановке автомобиля.
Для проверки генератора не требуется сложное оборудование. Достаточно иметь мультиметр с функцией измерения постоянного напряжения и доступ к аккумулятору и клеммам генератора. Работы проводятся на заглушенном и заведённом двигателе, чтобы оценить разницу напряжений и исключить проблемы с регулятором напряжения и диодным мостом.
Также стоит уделить внимание состоянию приводного ремня генератора: при ослаблении или износе он может проскальзывать, снижая эффективность зарядки. Натяжение ремня на Лансер 9 должно обеспечивать прогиб не более 10–15 мм при умеренном усилии нажатия. Сильный свист при запуске двигателя указывает на необходимость замены или регулировки натяжения.
Самостоятельная диагностика позволяет оперативно выявить неисправности и принять решение – устранить проблему своими силами или обратиться в сервис. Важно соблюдать технику безопасности при работе с электрикой: отсоединять минусовую клемму аккумулятора перед началом проверки и избегать коротких замыканий.
Как определить признаки неисправности генератора
Если на панели приборов загорается индикатор аккумулятора при запущенном двигателе, это почти всегда свидетельствует о прекращении зарядки аккумулятора. Такое поведение может быть вызвано обрывом ремня генератора, выходом из строя диодного моста или повреждением обмотки статора.
Неисправный генератор может сопровождаться посторонними звуками со стороны передней части двигателя. Шум подшипников генератора обычно проявляется в виде гудения или скрежета, особенно при повышении оборотов.
Также признаком неисправности может быть снижение заряда аккумулятора при ежедневной эксплуатации автомобиля. Если аккумулятор постоянно разряжается, несмотря на его исправность и отсутствие утечек тока, необходимо проверить напряжение на клеммах при работающем двигателе. Показатель ниже 13,5 В говорит о недостаточной зарядке, а выше 14,7 В – о неисправности регулятора напряжения.
Ещё один признак – перебои в работе электронных систем, таких как АБС, усилитель руля или магнитола. Генератор с дефектами может создавать помехи в бортовой сети, вызывая нестабильность или отключения модулей.
Регулярная проверка состояния ремня генератора также важна. Если он имеет трещины, расслоение или заметное провисание, это может повлиять на качество работы генератора и ускорить его износ.

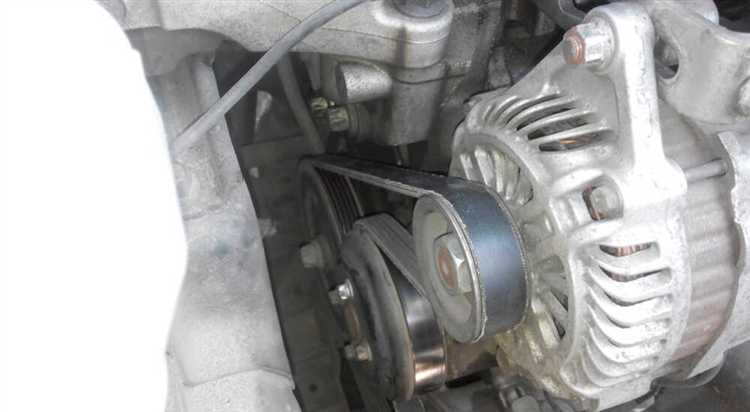

Где находится генератор на Лансер 9 и как к нему добраться
На Mitsubishi Lancer 9 генератор установлен в передней части двигателя, с правой стороны по ходу движения автомобиля. Он закреплён на кронштейне рядом с компрессором кондиционера и приводится в действие поликлиновым ремнём.
Для доступа к генератору потребуется открыть капот и демонтировать воздушный фильтр вместе с его корпусом. Это освободит пространство в правой части моторного отсека. Также рекомендуется снять переднее правое колесо и пластиковую защиту моторного отсека (подкрылок), чтобы получить доступ к нижнему креплению генератора и натяжителю ремня.
Отключение аккумулятора – обязательное условие перед любыми манипуляциями с генератором. После этого можно приступать к отсоединению разъёма с управляющим проводом и силового кабеля, закреплённого на контактном болте под защитным кожухом.
Демонтаж генератора осуществляется после откручивания двух крепёжных болтов: один находится в верхней части корпуса, второй – внизу. После их удаления генератор можно аккуратно вытащить вниз через арку колеса.
При повторной установке важно правильно натянуть приводной ремень, используя штатный натяжной механизм. Недостаточное или чрезмерное натяжение приведёт к шуму или быстрому износу подшипников.

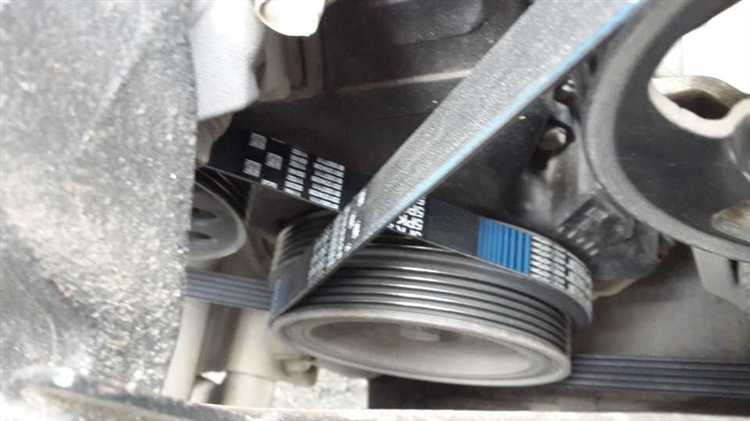

Как проверить натяжение и состояние ремня генератора
Ремень генератора на Лансер 9 должен иметь чётко заданное натяжение. Недостаточное или чрезмерное натяжение приводит к проскальзыванию или ускоренному износу, а в запущенных случаях – к срыву ремня с шкивов или поломке подшипников генератора.
Проверку следует проводить при остывшем двигателе. Для доступа к ремню снимите пластиковую защиту в районе правого крыла (если установлена). Ремень генератора проходит от коленчатого вала до шкива генератора, а также может приводить насос ГУР или кондиционер в зависимости от комплектации.
Для оценки натяжения нажмите пальцем на среднюю точку между шкивами генератора и коленвала. При усилии около 10 кгс прогиб не должен превышать 10–15 мм. Если прогиб больше – ремень ослаблен, если почти отсутствует – перетянут.
Проверка состояния ремня включает визуальный осмотр по всей длине. При наличии трещин, расслоений, потертостей или глянцевой поверхности (признак проскальзывания) ремень подлежит замене. Также обратите внимание на края ремня – они не должны быть изношены или расслоены.
Для корректировки натяжения используется регулировочный болт на кронштейне генератора. Ослабьте крепление генератора, отрегулируйте положение, затяните обратно и повторно проверьте прогиб. Не допускайте перекосов – шкивы должны быть в одной плоскости.
При замене ремня обязательно отключайте аккумулятор, чтобы избежать случайного запуска стартера. Новый ремень после установки требует повторной проверки натяжения через 300–500 км пробега – он может немного вытянуться.

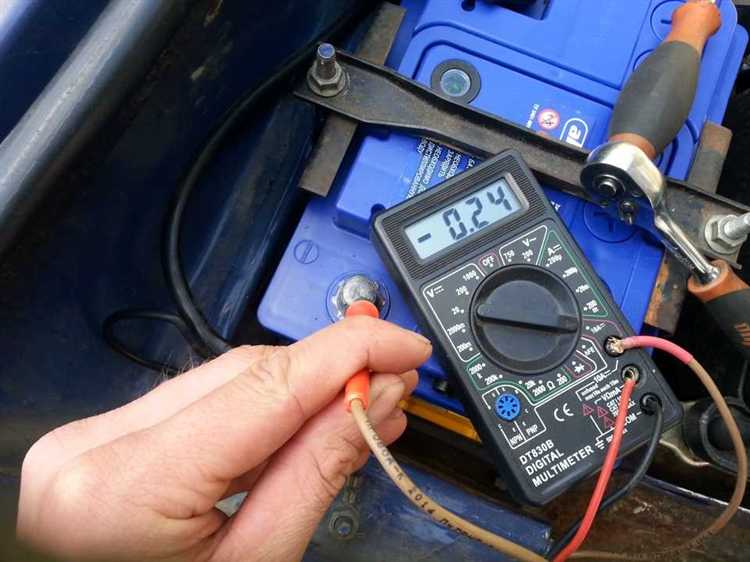

Пошаговая проверка напряжения генератора мультиметром
Шаг 1: Установите мультиметр в режим измерения постоянного напряжения (DCV). Выберите диапазон до 20 В, если прибор не автоматический.
Шаг 2: Подключите черный щуп к «массе» – любой металлической части двигателя или клемме «–» аккумулятора. Красный щуп – к клемме «+» аккумулятора.
Шаг 3: Измерьте напряжение при выключенном двигателе. Нормальное значение – 12,4–12,7 В. Если напряжение ниже 12 В, аккумулятор разряжен или неисправен.
Шаг 4: Запустите двигатель и дайте ему поработать на холостом ходу. Повторите измерение на тех же клеммах. Исправный генератор должен обеспечивать 13,8–14,4 В. Если напряжение не поднимается выше 13 В, генератор не заряжает аккумулятор должным образом.
Шаг 5: Включите фары, обогрев заднего стекла и вентилятор печки. При повышенной нагрузке напряжение не должно опускаться ниже 13,2 В. Если значение резко падает – возможен износ щеток, слабый контакт в проводке или неисправность регулятора напряжения.
Шаг 6: Увеличьте обороты до 2500 об/мин. Напряжение должно оставаться стабильным в пределах 13,8–14,4 В. Перенапряжение выше 14,7 В может указывать на неисправность регулятора напряжения.
Шаг 7: После завершения измерений отключите мультиметр и заглушите двигатель. Если обнаружены отклонения, продолжите диагностику: проверьте натяжение ремня, состояние контактов, исправность реле-регулятора и щеточного узла.
Как провести проверку генератора с отключением клеммы
Проверка генератора путем отключения минусовой клеммы аккумулятора на Лансер 9 может выявить критические неисправности, но выполнять её следует с особой осторожностью из-за риска повреждения электроники. Метод подходит только для экстренной диагностики на автомобилях без большого количества чувствительной электроники.
Перед началом заглушите двигатель и убедитесь, что система зажигания отключена. Откройте капот, отсоедините минусовую клемму аккумулятора и тщательно зафиксируйте её в стороне, чтобы избежать случайного контакта с клеммой.
Далее запустите двигатель. Если мотор продолжает стабильно работать без подключённого аккумулятора, это указывает на то, что генератор вырабатывает напряжение, достаточное для питания системы зажигания и базовых узлов. В случае, если двигатель сразу глохнет, генератор либо не работает, либо не выдаёт достаточное напряжение.
Данный способ нельзя применять на автомобилях с ЭБУ последнего поколения, так как скачок напряжения при размыкании цепи может повредить электронные блоки управления.
Проверка работы регулятора напряжения генератора
Регулятор напряжения контролирует уровень выходного напряжения генератора, удерживая его в пределах 13,8–14,4 В при работающем двигателе. Для проверки потребуется цифровой мультиметр и базовые навыки работы с электроинструментом.
- Запустите двигатель, дайте ему прогреться до рабочей температуры.
- Подключите мультиметр в режиме измерения постоянного напряжения к клеммам аккумулятора (плюс и минус).
- Измерьте напряжение на холостом ходу. Нормальное значение должно быть в диапазоне 13,8–14,4 В.
- Увеличьте обороты двигателя до 2000–2500 об/мин. Напряжение должно оставаться стабильным в пределах указанного диапазона и не превышать 15 В.
- Если напряжение значительно ниже 13 В или выше 15 В, вероятна неисправность регулятора.
- Для более точной проверки отключите питание регулятора (обычно это контакты на разъеме генератора) и измерьте напряжение без регулятора – оно должно быть выше 15 В, что указывает на срабатывание регулятора.
- Если напряжение не меняется после отключения регулятора, деталь требует замены.
Дополнительно полезно проверить контакты и состояние клемм на генераторе и аккумуляторе, чтобы исключить проблемы с проводкой.
Если есть доступ к осциллографу, можно замерить стабильность выходного сигнала регулятора, но в условиях гаража достаточно мультиметра и базовых замеров.
Как диагностировать неисправность диодного моста
Для диагностики понадобится мультиметр с режимом проверки диодов или омметр.
- Снимите генератор с автомобиля или отсоедините диодный мост, если есть доступ.
- Убедитесь в отсутствии внешних повреждений и загрязнений на диодах.
- Включите мультиметр в режим проверки диодов.
- Последовательно проверяйте каждый диод моста:
- Подключите положительный щуп к аноду диода, отрицательный – к катоду. Мультиметр должен показать падение напряжения примерно 0,5–0,7 В.
- Поменяйте полярность щупов. При обратном включении мультиметр не должен показывать проводимость (обрыв).
- Если диод проводит ток в обе стороны или не проводит в прямом направлении – он неисправен и требует замены.
Если диодный мост интегрирован в генератор и доступ к отдельным диодам затруднен, проверьте выходное напряжение генератора при работе двигателя. Норма – около 13,5–14,5 В на клеммах аккумулятора при оборотах 1500-2000 в минуту. Значительно меньшее или пульсирующее напряжение говорит о вероятной неисправности диодного моста.
При подозрениях на диодный мост рекомендуется снять генератор и провести полную проверку на стенде или заменить мост целиком, учитывая, что неисправный диодный мост приводит к быстрой разрядке аккумулятора и нестабильной работе электрооборудования.
Когда проверка не помогла: как снять генератор для ремонта или замены
Для начала отключите минусовую клемму аккумулятора. Это исключит короткое замыкание при работе с электрической частью. Освободите доступ к генератору – снимите защитный кожух ремня и уберите воздушный фильтр, если он мешает.
Ослабьте натяжение ремня генератора, вращая натяжной ролик или ослабляя крепление самого генератора. Снимите ремень с шкива генератора.
Открутите гайки и болты крепления генератора к кронштейну. На Лансер 9 обычно используются 2-3 основных крепежных элемента, расположенных внизу и сбоку. Внимательно фиксируйте порядок и положение крепежа для обратной сборки.
Отсоедините силовые кабели от генератора: сначала минусовой провод, затем плюсовой. Отсоедините разъемы управления и датчиков, если они есть.
Аккуратно снимите генератор, учитывая его вес (около 5–6 кг) и конструкцию. Избегайте ударов по корпусу и повреждения изоляции проводов.
При ремонте проверьте износ щеток, состояние подшипников и диодного моста. При замене подберите аналогичный по характеристикам генератор – по напряжению (14 В) и силе тока (обычно 90–110 А для Лансер 9).
Установка нового или отремонтированного генератора происходит в обратном порядке: закрепите генератор на кронштейне, подсоедините клеммы и разъемы, натяните ремень с правильным усилием (около 50–60 Н·см). Проверяйте надежность креплений и целостность проводки перед запуском двигателя.
Вопрос-ответ:
Как понять, что генератор на Лансер 9 действительно требует проверки?
Если при работе двигателя появляются перебои в электрооборудовании, например, гаснут фары или нестабильно работает бортовая электроника, это повод проверить генератор. Также стоит обратить внимание на индикатор аккумулятора на панели приборов: если он горит или мигает, это может указывать на проблему с зарядкой.
Какие инструменты и приборы нужны для самостоятельной проверки генератора на Лансер 9?
Для базовой диагностики понадобится мультиметр для измерения напряжения и сопротивления, а также отвёртка и ключи для доступа к генератору. Иногда полезен тестер для проверки диодного моста и регулятора напряжения, если есть подозрения на их неисправность.
Как правильно измерить напряжение на генераторе и что считается нормальным показателем?
Для проверки нужно завести двигатель и подключить мультиметр к клеммам аккумулятора. Напряжение должно быть в диапазоне примерно от 13,8 до 14,5 В при оборотах двигателя около 1500-2000 в минуту. Если значение ниже или выше этого диапазона, возможно, есть проблемы с генератором или регулятором напряжения.
Что делать, если при проверке выяснилось, что генератор неисправен, но нет опыта ремонта?
Если ремонт генератора кажется сложным, лучше обратиться к специалистам, чтобы избежать дополнительных повреждений. Однако перед визитом в сервис можно снять генератор для диагностики — это даст возможность точнее определить причину неисправности и избежать лишних затрат на замену деталей, которые ещё работают.
