LC генератор – это электронное устройство, использующее колебательный контур, состоящий из индуктивности (L) и емкости (C), для создания гармонических колебаний. Основной принцип его работы основан на резонансных свойствах контура: энергия постоянно переходит от магнитного поля катушки к электрическому полю конденсатора и обратно, формируя устойчивые колебания.
Для запуска генерации необходим положительный обратный сигнал, обеспечиваемый усилительным элементом – например, транзистором или операционным усилителем. Усилитель компенсирует потери в контуре и поддерживает амплитуду сигнала на стабильном уровне. Условие Баркхаузена – коэффициент усиления усилителя должен быть равен единице, а фаза сигнала – сдвигаться на 360° (или 0°), что обеспечивает самовозбуждение генератора.
На практике, параметры индуктивности и емкости выбираются в зависимости от требуемой частоты генерации по формуле f = 1 / (2π√(LC)). Даже незначительное изменение значений компонентов влияет на результат, поэтому для точной настройки применяются подстроечные катушки и переменные конденсаторы.
Правильная реализация схемы требует учета сопротивления цепи, паразитных емкостей и индуктивностей, а также стабильности питающего напряжения. Нестабильность одного из элементов способна привести к затуханию или срыву генерации. При проектировании важно учитывать температурную стабильность компонентов и использовать, при необходимости, температурную компенсацию.
В различных конфигурациях LC генераторы применяются для построения радиопередатчиков, гетеродинов, тактовых генераторов и других устройств, где требуется стабильный источник синусоидального сигнала. Каждая схема имеет особенности, отражающиеся в выборе компонентов и структурной реализации обратной связи.

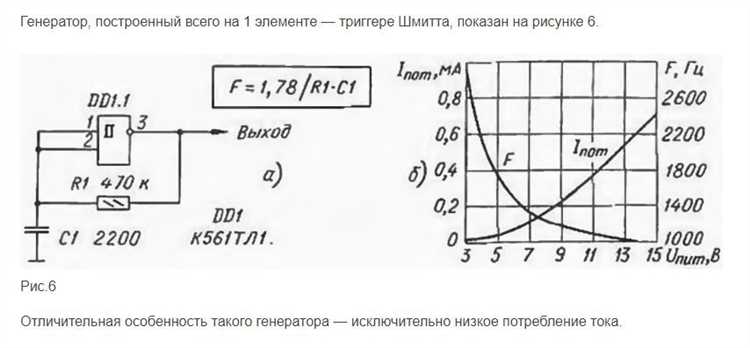

Что такое колебательный контур и как он формирует частоту генерации
Колебательный контур представляет собой замкнутую электрическую цепь, состоящую из индуктивности (катушки L) и емкости (конденсатора C), соединённых последовательно или параллельно. Эта конфигурация способна накапливать и обменивать между собой энергию в виде электрических и магнитных полей, создавая собственные гармонические колебания.
Формирование частоты генерации в LC-генераторе определяется параметрами контура и подчиняется резонансному условию. Частота собственных колебаний рассчитывается по формуле: f = 1 / (2π√(LC)), где L – индуктивность в генри, C – емкость в фарадах. Изменение любого из этих параметров напрямую влияет на частоту выходного сигнала.
Для получения стабильной частоты генерации критически важно использовать компоненты с минимальными допусками и температурными отклонениями. Индуктивность должна иметь жесткое магнитное ядро или быть выполнена в виде воздушной катушки при необходимости высокой точности. Конденсаторы предпочтительны керамические NP0 или пленочные, так как они обладают низким температурным дрейфом.
На практике частота контура может сдвигаться под действием внешней нагрузки или паразитных элементов. Чтобы сохранить устойчивость колебаний, генераторная схема включает усилительный каскад с положительной обратной связью, компенсирующий потери в контуре. Однако именно LC-цепь определяет основную частотную составляющую генерации, задавая основу для всей схемы.
Как индуктивность и емкость влияют на параметры сигнала
Индуктивность L и емкость C определяют частоту собственных колебаний LC-генератора по формуле: f = 1 / (2π√(LC)). Увеличение любого из этих параметров снижает частоту, а уменьшение – повышает её. Таким образом, точная настройка генератора требует прецизионного подбора компонентов с минимальными допусками по номиналу.
Индуктивность влияет не только на частоту, но и на добротность схемы. При высоком Q-факторе (добротности катушки) амплитуда сигнала стабильнее, а спектр сигнала становится более узким. Для этого применяют катушки с сердечниками из материалов с низкими потерями или воздушные катушки с минимальным сопротивлением провода.
Емкость в контуре, помимо настройки частоты, влияет на фазовый сдвиг и переходные процессы. При слишком большой емкости генератор может не выйти на режим автоколебаний, особенно если используется маломощный активный элемент. Конденсаторы с низким эквивалентным последовательным сопротивлением (ESR) обеспечивают меньшие потери, повышая стабильность частоты.
Для стабильной генерации важно поддерживать постоянство L и C при изменении температуры. Конденсаторы типа NP0 и катушки с термостабильными сердечниками минимизируют дрейф частоты. В ВЧ-генераторах часто применяют термокомпенсирующие цепи или стабилизацию напряжения питания, чтобы исключить влияние нагрева элементов на параметры сигнала.

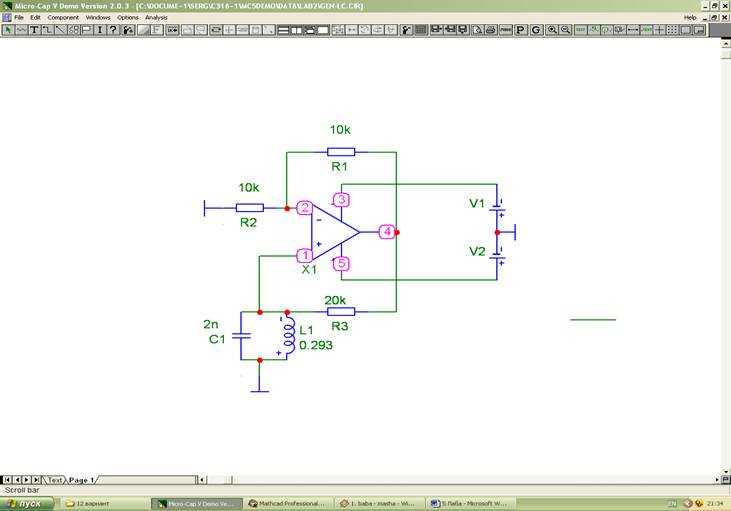

Роль положительной обратной связи в запуске генерации
Положительная обратная связь (ПОС) – ключевой элемент, обеспечивающий устойчивый запуск колебаний в LC-генераторе. Без нее даже при наличии колебательного контура генерация не начнется или быстро затухнет из-за внутренних потерь в цепи.
Суть ПОС заключается в том, чтобы часть выходного сигнала усилителя возвращалась на его вход в фазе, совпадающей с исходным колебанием. Такое усиление сигнала в контуре возможно только при соблюдении фазового и амплитудного условий Баркгаузена: суммарное усиление по петле должно быть ≥1, а сдвиг фазы по замкнутому контуру – кратен 360°.
На практике реализация ПОС в LC-генераторах часто достигается с помощью:
- индуктивной связи между катушками (трансформаторная обратная связь);
- емкостного делителя напряжения;
- автотрансформаторного подключения контура.

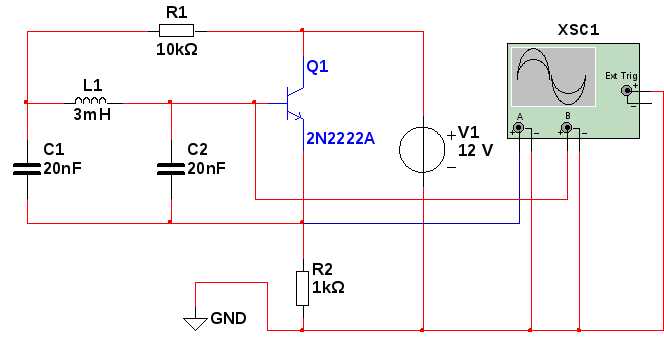

Например, в схеме Колпитца обратная связь реализована через делитель из двух конденсаторов, подключенных к базе транзистора. В схеме Хартли используется автотрансформатор или две катушки, соединённые с эмиттером. Правильный выбор точки подключения цепи обратной связи определяет фазовый сдвиг и амплитуду сигнала на входе усилителя.
Недостаточная обратная связь приводит к отсутствию генерации, а избыточная – к искажению формы сигнала и росту паразитных гармоник. Поэтому важно точно рассчитать коэффициент обратной связи, обычно в диапазоне 0.1–0.3 от амплитуды выходного сигнала, в зависимости от характеристик активного элемента и добротности контура.
В условиях запуска (при включении питания) тепловой шум и переходные процессы возбуждают кратковременные колебания. ПОС усиливает эти колебания, пока не установится устойчивый режим с постоянной амплитудой, ограниченной схемой стабилизации.

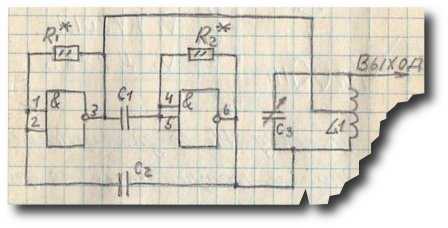

Как выбрать и рассчитать номиналы L и C для заданной частоты
f = 1 / (2π√(LC))
Чтобы рассчитать один из параметров, необходимо задать другой. Например, при фиксированной частоте f и выбранной емкости C расчет индуктивности производится по формуле:
L = 1 / (4π²f²C)
Если известна индуктивность, а подбирается емкость, используется обратное выражение:
C = 1 / (4π²f²L)
Для стабильной работы генератора рекомендуется выбирать такие значения L и C, чтобы частота колебаний не зависела от разброса параметров компонентов. Предпочтительно использовать индукторы с минимальным сопротивлением и стабильные пленочные конденсаторы, особенно в диапазоне от 100 кГц до 10 МГц.
В низкочастотных генераторах (до 1 МГц) удобнее использовать более высокие значения индуктивности (например, от 100 мкГн до 10 мГн) и емкости в пределах от 100 пФ до нескольких нФ. Для ВЧ-генераторов на десятки мегагерц применяются катушки от 100 нГн до 1 мкГн и конденсаторы емкостью от 5 до 100 пФ.
После выбора номиналов следует проверить добротность контура. Она определяется как:
Q = (1/R) × √(L/C)
Где R – активное сопротивление катушки и соединений. Чем выше добротность, тем стабильнее частота и меньше потери. При необходимости в точной настройке частоты предусмотрена возможность использования подстроечных конденсаторов или катушек с ферритовым сердечником.
На практике рекомендуется собирать контур на макетной плате и измерять реальную частоту генерации с помощью осциллографа или частотомера, после чего подстроить значения L и C для достижения требуемой частоты с учетом паразитных элементов монтажа.

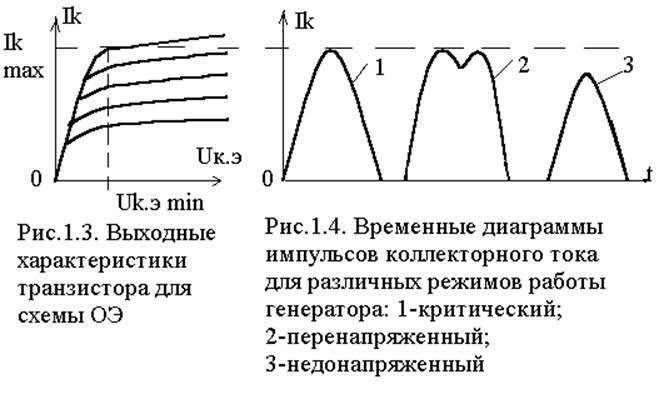

Особенности включения активного элемента в схему LC генератора
Активный элемент в LC генераторе обеспечивает усиление сигнала и компенсирует потери в колебательном контуре. В зависимости от схемотехники применяются различные типы активных компонентов: транзисторы, операционные усилители, полевые транзисторы. Их включение должно обеспечивать положительную обратную связь и необходимый режим усиления.
При выборе точки включения транзистора в схему LC генератора учитываются:
- тип используемого транзистора (биполярный или полевой);
- режим работы (с общей базой, эмиттером или коллектором);
- стабильность рабочей точки и температурная устойчивость;
- влияние емкостей переходов на частоту генерации.
Наиболее распространённые способы включения активного элемента:
- Базовое включение с общим эмиттером – обеспечивает высокое усиление. Колебательный контур чаще всего включается в цепь коллектора, а положительная обратная связь реализуется через трансформаторную или емкостную связь.
- Схема с общим стоком (источником) при использовании полевого транзистора – уменьшает фазовые искажений. LC-контур подключается к стоку, обратная связь – через затворную цепь.
- Коллекторный генератор (Colpitts) – активный элемент работает в линейном режиме, емкостной делитель задаёт обратную связь, контур – в цепи коллектора или стока.
При включении активного элемента важно обеспечить:
- фазовый сдвиг 180° (или его эквивалент через контур и обратную связь);
- коэффициент усиления больше единицы на рабочей частоте;
- минимальные паразитные индуктивности и емкости в соединениях;
- стабильное питание и развязку по переменному току от источников шумов.
Ошибки при включении активного элемента (например, недостаточное усиление, неправильная фаза сигнала в цепи обратной связи, чрезмерная нагрузка на контур) приводят к срыву генерации или нестабильной работе. Поэтому важно учитывать как параметры транзистора, так и топологию печатной платы.
Как стабилизировать амплитуду и форму выходного сигнала
Для обеспечения стабильности амплитуды важно правильно настроить параметры активного элемента, например, усилитель. Он должен обеспечивать необходимое усиление сигнала, чтобы компенсировать потери, возникающие из-за сопротивления и сопротивления излучения в цепи генератора. Усилитель с обратной связью позволяет поддерживать постоянное значение амплитуды, избегая перепадов сигнала.
Кроме того, форма сигнала может быть стабилизирована с помощью применения схемы фильтрации. Например, использование резисторов и конденсаторов в цепи позволяет устранить высокочастотные шумы и гармоники, что делает сигнал более чистым и регулярным. Для этого можно интегрировать фильтры с высоким Q-фактором в контур генератора.
Стабилизация амплитуды также может быть выполнена с помощью схемы автоматической регулировки усиления (AGC), которая регулирует мощность сигнала в зависимости от его амплитуды. Это позволяет поддерживать стабильное качество выходного сигнала независимо от изменений внешних условий или параметров элементов.
Для предотвращения изменений формы сигнала также используется схема ограничения, которая обрезает пиковые значения сигнала, предотвращая его искажения. Таким образом, форма сигнала сохраняется стабильной, и она не выходит за пределы заданных значений.
Наконец, использование стабилизированных источников питания для генератора помогает избежать влияния колебаний напряжения на амплитуду и форму сигнала, обеспечивая постоянное и стабильное питание для всех активных элементов.

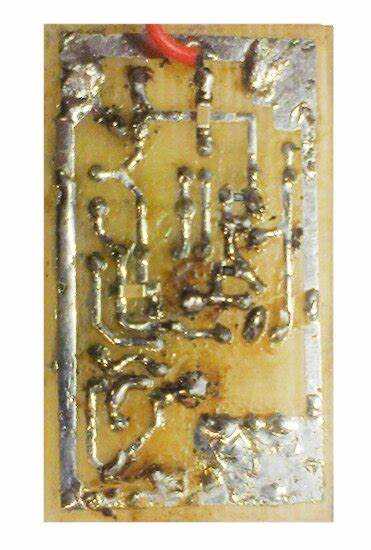

На что обращать внимание при сборке и отладке LC генератора
Особое внимание стоит уделить качеству соединений, чтобы минимизировать паразитные сопротивления и емкости. Важно использовать провода с минимальными потерями и стабильно фиксировать компоненты на плате, чтобы избежать изменения параметров в процессе работы устройства.
Отладка LC генератора начинается с проверки работы схемы без нагрузки. Убедитесь, что генератор стартует, и выходной сигнал имеет форму синусоиды. Если форма сигнала искажена, можно попробовать изменить параметры обратной связи, для чего добавляют или убирают резисторы, изменяя коэффициент усиления.
Одной из распространенных проблем является нестабильность амплитуды выходного сигнала. Для ее стабилизации используют дополнительные стабилизаторы напряжения или активные элементы с высокой линейностью. Важно, чтобы активный элемент был правильно настроен на работу в требуемом диапазоне.
Не следует забывать и о температурных коэффициентах компонентов. При сильных колебаниях температуры параметры LC контура могут изменяться, что повлияет на стабильность частоты. Для минимизации влияния температуры выбирайте компоненты с низким температурным коэффициентом и учитывайте эти особенности в процессе проектирования.
Также важно проводить тестирование на различных уровнях мощности, чтобы выявить возможные искажения, вызванные перегрузкой схемы. Рекомендуется использовать осциллограф для визуализации выходного сигнала и точной настройки схемы.
Вопрос-ответ:
Как LC генератор формирует колебания по электрической схеме?
LC генератор использует комбинацию катушки индуктивности (L) и конденсатора (C) для создания колебаний. Когда конденсатор заряжается, он накапливает энергию в виде электрического поля. Когда он разряжается, энергия передается в катушку индуктивности, где она превращается в магнитное поле. Затем процесс повторяется, обеспечивая колебания. Генерация колебаний происходит за счет резонанса между L и C, что позволяет поддерживать стабильную частоту сигнала.
Почему для работы LC генератора важна положительная обратная связь?
Положительная обратная связь необходима для того, чтобы усилить сигнал в LC генераторе. Это достигается путем возврата части выходного сигнала обратно на вход схемы, что помогает поддерживать постоянную амплитуду колебаний. Без этой обратной связи генератор не сможет запуститься или остановит свою работу, так как колебания будут постепенно затухать. Обратная связь помогает компенсировать потери энергии, возникающие в резисторах или других элементах схемы.
Как выбрать номиналы катушки индуктивности и конденсатора для LC генератора?
Выбор номиналов индуктивности (L) и ёмкости (C) зависит от желаемой частоты генерации. Частота LC генератора определяется по формуле: \(f = \frac{1}{2\pi \sqrt{LC}}\), где f — это частота, L — индуктивность, C — ёмкость. При этом необходимо учитывать сопротивление и потери в элементе, так как они могут повлиять на стабильность колебаний. Часто проводят расчёты и подбирают L и C таким образом, чтобы добиться стабильной частоты без значительных потерь на сопротивлениях.
Как LC генератор стабилизирует амплитуду выходного сигнала?
Стабилизация амплитуды в LC генераторе достигается за счет использования активного элемента, например, транзистора или операционного усилителя. Этот элемент регулирует уровень сигнала, предотвращая его слишком сильное увеличение или спад. Амплитуда регулируется таким образом, чтобы поддерживать её на постоянном уровне, несмотря на потери энергии в цепи и изменения внешних условий. Обычно для этого в схеме применяется схема с положительной обратной связью и дополнительными компонентами, такими как резисторы или диоды, которые ограничивают амплитуду.
