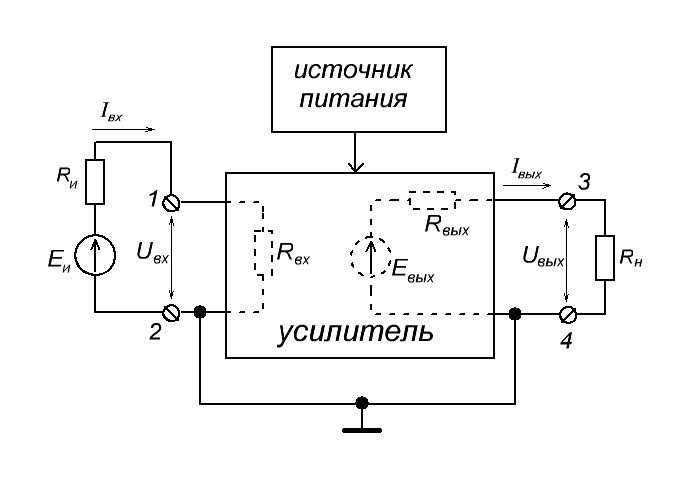

Магнитный усилитель – это устройство, использующее свойства насыщения магнитного сердечника для управления мощными электрическими токами с помощью слабого управляющего сигнала. Его ключевая особенность – отсутствие подвижных частей и возможность работы в условиях сильных электромагнитных помех. Такие устройства активно применялись в импульсной технике, аналоговых системах управления и источниках питания, особенно до появления полупроводниковых транзисторов.
Основу магнитного усилителя составляет сердечник из ферромагнитного материала с обмотками: силовыми и управляющими. Управляющий ток, проходя через соответствующую обмотку, изменяет магнитную проницаемость сердечника, что напрямую влияет на уровень насыщения. Это, в свою очередь, меняет сопротивление для переменного тока в силовой цепи. Таким образом, управляющий ток может косвенно регулировать ток в нагрузке.
Практическое применение магнитных усилителей оправдано в условиях, где требуется высокая надежность, гальваническая развязка и устойчивость к внешним воздействиям. Их можно встретить в стабилизаторах напряжения, регуляторах освещения, системах плавного пуска электродвигателей. Также они используются в специфических задачах, где требуется точное фазовое управление при высокой мощности.
Для корректной настройки устройства необходимо учитывать материал сердечника, количество витков обмоток, характер нагрузки и параметры управляющего сигнала. Выбор правильной частоты и формы сигнала позволяет добиться максимальной чувствительности и стабильности работы. В отличие от транзисторных схем, магнитный усилитель не требует активного охлаждения, но чувствителен к перегрузке по насыщению, что нужно учитывать при проектировании.
Как изменяется индуктивность при насыщении магнитопровода
Индуктивность катушки с ферромагнитным сердечником напрямую зависит от магнитной проницаемости материала. Пока сердечник находится в ненасыщенном состоянии, проницаемость сохраняет высокое значение, и индуктивность остается стабильной. При приближении к точке насыщения проницаемость резко падает, что приводит к снижению индуктивности.
Насыщение возникает при увеличении магнитного потока до уровня, при котором атомные магнитные моменты в материале уже не могут существенно переориентироваться. При этом рост магнитной индукции B замедляется, несмотря на продолжающееся увеличение магнитного поля H. В результате коэффициент индуктивности L уменьшается, так как он пропорционален проницаемости μ, а та, в свою очередь, – производной от B по H.
На практике это изменение индуктивности используется в магнитных усилителях для управления выходным током. При малом токе управления сердечник работает в линейной области, и катушка демонстрирует высокую индуктивность, препятствуя прохождению переменного тока. При увеличении управляющего тока сердечник насыщается, индуктивность падает, и переменный ток проходит почти беспрепятственно.
Для настройки границ насыщения подбираются материалы с заданной кривой намагничивания и тщательно рассчитываются геометрические параметры магнитопровода. Использование сплавов с узким переходом от линейного участка к насыщенному позволяет обеспечить резкий переход индуктивности, что улучшает характеристики усилителя.
Роль постоянного и переменного тока в управлении усилением
Магнитный усилитель использует взаимодействие постоянного и переменного тока для управления уровнем индукции в сердечнике. Переменный ток подаётся на силовую обмотку, через которую проходит основной ток нагрузки. Постоянный ток подаётся на управляющую обмотку и влияет на магнитное состояние сердечника.
Когда через управляющую обмотку протекает постоянный ток, он создаёт предварительное намагничивание сердечника. Это изменяет степень насыщения магнитопровода. Чем выше ток управления, тем ближе сердечник к состоянию насыщения, и тем ниже индуктивность силовой обмотки. В результате переменный ток проходит через неё с меньшим сопротивлением, что увеличивает пропускную способность.
Если ток управления равен нулю, сердечник сохраняет высокую индуктивность. Это приводит к ограничению переменного тока, поскольку дроссель препятствует его прохождению. Таким образом, постоянный ток задаёт рабочую точку магнитопровода, регулируя усиление переменного сигнала.
Для стабильной работы важно, чтобы ток управления был стабилизирован и не содержал пульсаций. Даже незначительные колебания могут вызывать нежелательные искажения выходного сигнала. Рекомендуется использовать сглаживающие фильтры или стабилизаторы тока в цепи управления.
Скорость отклика системы зависит от характеристик магнитного материала и величины управляющего тока. Для применения в высокочастотных схемах выбирают сердечники с низкими потерями и минимальной гистерезисной задержкой.
Почему магнитный усилитель работает без подвижных частей
Магнитный усилитель не использует механические элементы, поскольку управление осуществляется изменением магнитной проницаемости сердечника под воздействием управляющего тока. Это позволяет обходиться без подвижных контактов, рычагов или заслонок, которые обычно применяются в механических регуляторах.
В основе конструкции – ферромагнитный сердечник с высокими начальными значениями магнитной проницаемости. Когда через управляющую обмотку протекает ток, сердечник намагничивается, что изменяет условия прохождения переменного тока через силовую обмотку. Все процессы происходят в магнитном поле и в проводнике, без участия движущихся компонентов.
Отсутствие подвижных частей снижает вероятность механического износа, исключает необходимость смазки, повышает надежность в условиях вибрации и температурных колебаний. Это делает магнитный усилитель пригодным для длительной непрерывной работы в промышленных системах, где критична стабильность параметров.
Применение магнитных материалов с низкими потерями на гистерезис и тщательно рассчитанная геометрия магнитопровода позволяют добиться точного регулирования уровня сигнала без механического вмешательства. Это обеспечивает устойчивость к внешним воздействиям и отсутствие необходимости в частом обслуживании.
Таким образом, работа без подвижных частей достигается за счёт физических свойств материалов и особенностей управления магнитным насыщением, что делает магнитный усилитель надёжным и долговечным устройством регулирования.
Как регулируется мощность выходного сигнала
Мощность выходного сигнала в магнитном усилителе изменяется за счёт управления магнитной проницаемостью сердечника. Это достигается подачей постоянного тока в управляющую обмотку, намотанную на тот же магнитопровод, что и силовая обмотка. Изменение уровня насыщения сердечника влияет на индуктивность силовой обмотки, что, в свою очередь, меняет её сопротивление переменному току.
При увеличении тока в управляющей цепи магнитопровод насыщается, и индуктивность силовой обмотки резко снижается. В результате сопротивление этой обмотки переменному току падает, и нагрузка получает больше мощности. При снижении управляющего тока сердечник выходит из состояния насыщения, индуктивность увеличивается, и мощность на выходе уменьшается.
Точность регулировки зависит от характеристик сердечника, в частности от формы его петли гистерезиса. Для стабильной и предсказуемой работы желательно использовать материалы с чёткой границей насыщения, например ферриты с узкой петлёй. Также важно учитывать частоту переменного тока: на низких частотах изменение индуктивности влияет сильнее, на высоких – слабее.
Для повышения стабильности в практических схемах применяются демпфирующие цепи и стабилизаторы тока в управляющем контуре. Это предотвращает колебания и скачки мощности при нестабильных входных условиях.

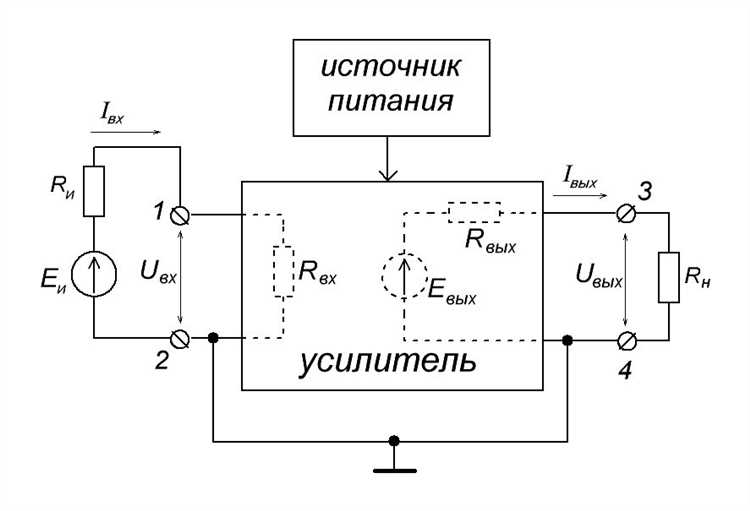

Влияние формы магнитопровода на поведение усилителя
Форма магнитопровода напрямую влияет на распределение магнитного потока и уровень магнитных потерь. Наиболее распространённые конфигурации – тороид, стержневой и П-образный магнитопроводы. Каждый из них формирует своё магнитное поле с разной степенью рассеивания и неоднородности.
Тороидальный магнитопровод обеспечивает минимальные потери за счёт замкнутого магнитного контура. Он снижает внешнее магнитное поле и уменьшает электромагнитные помехи, что особенно важно при работе в чувствительных цепях. Однако сложность намотки и охлаждения может быть ограничивающим фактором.
П-образная форма чаще применяется в устройствах, где важна простота сборки и возможность размещения управляющей обмотки в зазоре. Такой магнитопровод облегчает настройку за счёт регулируемой ширины воздушного зазора, который влияет на точку насыщения и характеристики усиления.
Стержневые конструкции менее эффективны по сравнению с замкнутыми формами, так как сопровождаются значительными потерями на рассеяние. Их применяют в устройствах, где требуется простота или небольшие габариты, несмотря на ухудшение магнитных свойств.
Выбор формы магнитопровода должен учитывать характер сигнала, требуемую стабильность коэффициента усиления и тепловые условия. Для точного управления усилением предпочтительнее использовать замкнутые конфигурации, такие как тороиды, особенно в импульсных схемах и стабилизаторах напряжения.
Чем отличается работа магнитного усилителя от трансформатора
Трансформатор передаёт энергию между обмотками за счёт электромагнитной индукции с фиксированным коэффициентом трансформации, который зависит от числа витков. Его работа стабильна при нормальном режиме магнитопровода, а изменения в сигнале на входе пропорционально отражаются на выходе.
В магнитном усилителе управляющий ток создаёт смещение магнитного потока сердечника, приближая его к состоянию насыщения. Это изменяет магнитные свойства и индуктивность цепи, влияя на проходящий через выходную обмотку переменный ток. Таким образом, магнитный усилитель регулирует выходной сигнал за счёт изменения магнитного сопротивления, а не прямого преобразования энергии, как трансформатор.
Ключевое отличие – в магнитном усилителе присутствует активное управление состоянием сердечника, тогда как трансформатор работает пассивно. Магнитный усилитель способен изменять амплитуду выходного сигнала в широком диапазоне, что применяется для управления мощностью и стабилизации цепей.
Кроме того, магнитный усилитель работает с постоянным и переменным током одновременно: постоянный ток задаёт режим насыщения, а переменный – формирует выходной сигнал. Трансформатор же функционирует только с переменным током, без влияния постоянного компонента на магнитопровод.
В практических схемах магнитные усилители применяют там, где требуется надёжное, безэлектронное усиление, устойчивое к перегрузкам и коротким замыканиям, в то время как трансформаторы – для передачи и преобразования напряжения без изменения параметров сигнала.
Какие материалы применяются для магнитных сердечников
- Ферриты – наиболее распространённые материалы. Они обладают высокой магнитной проницаемостью, низкими потерями на высоких частотах и устойчивы к коррозии. Часто применяются в усилителях, работающих на высоких частотах.
- Аморфные сплавы на основе железа – характеризуются очень низкими потерями на перемагничивание и высокой индуктивностью насыщения. Такие сердечники используются для повышения КПД и уменьшения размеров устройств.
- Сталь электротехническая – листовые материалы с изоляционным покрытием, применяемые в усилителях низкой частоты. Они обеспечивают хорошую магнитную проницаемость, но имеют более высокие потери по сравнению с ферритами.
- Никель-железные сплавы (пермаллой) – обладают очень высокой магнитной проницаемостью и малой коэрцитивной силой. Используются там, где важна точность и стабильность магнитных свойств при изменении температуры.
Выбор материала зависит от частотного диапазона, требований по габаритам и эффективности. Для низких частот предпочтительна электротехническая сталь или пермаллой, для средних и высоких – ферриты и аморфные сплавы.

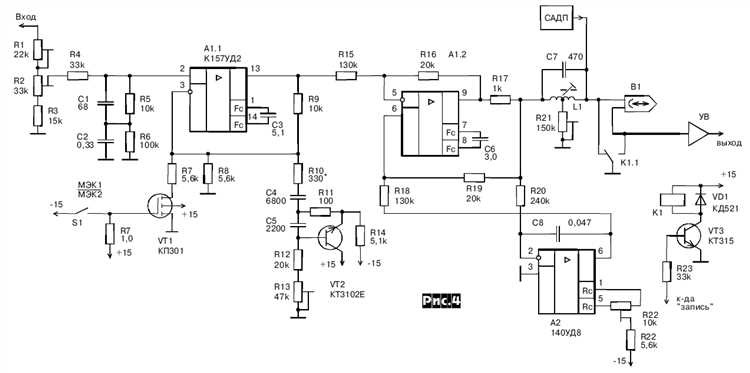

Где применяются магнитные усилители в современной технике
Магнитные усилители сохраняют актуальность в областях, где важна высокая надежность и устойчивость к помехам. Их применяют в системах управления и защиты, где электронные компоненты могут быть уязвимы к экстремальным условиям.
- Промышленные силовые установки – для стабилизации и регулировки мощности в электроприводах, особенно там, где требуется защита от перегрузок и коротких замыканий.
- Автоматические системы управления электроснабжением – для плавного изменения напряжения и тока без применения сложной электроники.
- Военная техника – магнитные усилители используются в источниках питания и системах управления, устойчивых к радиации и электромагнитным импульсам.
- Космическая техника – за счет своей надежности и долговечности магнитные усилители применяются в энергосистемах космических аппаратов.
- Энергетика – в системах стабилизации напряжения и частоты на электростанциях, включая гидро- и тепловые установки.
- Транспорт – в железнодорожных системах управления тяговыми электродвигателями и регуляторах мощности.
Рекомендуется использовать магнитные усилители в местах с повышенным уровнем электромагнитных помех и там, где требуется долговременная работа без технического обслуживания. Современные разработки включают интеграцию с цифровыми системами для повышения точности управления.
Вопрос-ответ:
Как магнитный усилитель управляет силой выходного сигнала без движущихся частей?
Магнитный усилитель изменяет параметры магнитного сердечника при помощи постоянного тока, который меняет степень насыщения магнитопровода. Это влияет на индуктивность и реактивное сопротивление катушек, через которые проходит переменный ток. Благодаря изменению магнитных свойств сердечника, переменный ток либо проходит почти свободно, либо сильно затрудняется. Таким образом можно регулировать амплитуду выходного сигнала, не используя механические элементы.
Почему в магнитном усилителе важно правильно подбирать материал сердечника?
Материал сердечника влияет на характеристики магнитного насыщения, потери и скорость изменения магнитного состояния. От свойств материала зависит, насколько быстро и с каким уровнем искажений усилитель сможет реагировать на управляющий ток. Неподходящий материал может приводить к большим потерям энергии и снижению качества усиления. Поэтому выбор материала основывается на требуемых параметрах по магнитной проницаемости и гистерезису.
Как постоянный и переменный ток взаимодействуют в работе магнитного усилителя?
Постоянный ток создает установившийся магнитный поток в сердечнике, изменяя его насыщенность и свойства. Переменный ток, проходя через катушку на том же сердечнике, испытывает влияние этого магнитного состояния. В насыщенном состоянии индуктивность снижается, и переменный ток проходит с меньшим сопротивлением. Когда сердечник не насыщен, индуктивность выше, и переменный ток значительно ограничивается. Таким образом постоянный ток регулирует степень прохождения переменного сигнала.
В каких случаях магнитный усилитель оказывается предпочтительнее электронных усилителей?
Магнитные усилители хорошо работают в условиях высокой температуры, вибрации и радиации, где полупроводниковые устройства быстро выходят из строя. Они надежны, устойчивы к пиковым токам и не требуют сложного питания. Кроме того, магнитные усилители сохраняют работоспособность при отсутствии источника постоянного тока на выходе, что полезно в некоторых силовых схемах и системах автоматического управления. Такие свойства делают их удобным решением в специализированных промышленных и военных приложениях.
