Переделка автомобиля с двигателем внутреннего сгорания в электромобиль требует точного понимания ключевых компонентов: электродвигателя, контроллера, аккумуляторной батареи и системы управления. Для базовой переделки понадобится мощность электродвигателя от 20 до 50 кВт в зависимости от массы машины и требуемой динамики.
Выбор аккумуляторов – один из важнейших этапов. Литий-ионные батареи с энергоемкостью 150-200 Вт·ч/кг обеспечивают необходимый запас хода около 100–150 км при комплектации средней емкости. Нужно учитывать не только емкость, но и параметры зарядки и охлаждения, чтобы обеспечить безопасность и долговечность.
Обязательным шагом является интеграция контроллера, который регулирует подачу тока к двигателю и обеспечивает плавное управление скоростью. Рекомендуется использовать контроллеры с функцией рекуперации энергии для повышения эффективности.
Необходимо также продумать крепление и размещение новых компонентов с учетом сохранения баланса автомобиля и безопасности. Важна проверка совместимости с существующей трансмиссией и тормозной системой.
Процесс требует точных технических расчетов и минимизации вмешательства в конструкцию авто для соответствия нормативам безопасности и техническому регламенту.
Выбор подходящего автомобиля для переоборудования
Для успешного переоборудования в электромобиль оптимально выбирать легковой автомобиль с задним приводом и передним расположением двигателя. Это упрощает установку электродвигателя и снижает сложности с трансмиссией. Рекомендуется обращать внимание на модели с достаточным пространством в моторном отсеке и багажнике для размещения батарей.
Вес автомобиля не должен превышать 1500 кг, поскольку увеличение массы снижает запас хода и требует более мощных аккумуляторов. Лучший выбор – компактные седаны или хэтчбеки с прочной рамой и минимальным количеством электроники, чтобы избежать проблем с интеграцией новой системы.
Автомобили с механической или автоматической коробкой передач удобнее для конверсии при наличии возможности отключения сцепления или выбора фиксированной передачи. При этом электродвигатель должен обеспечивать крутящий момент, совместимый с трансмиссией.
Важно проверить состояние шасси и подвески, так как аккумуляторы добавляют вес, что требует усиления подвески. Желательно, чтобы автомобиль имел минимальные следы коррозии и механических повреждений.
Примерами подходящих моделей для переоборудования считаются ВАЗ 2107, Toyota Corolla (старых поколений), Nissan Sentra и Ford Focus первых годов выпуска. Эти машины обеспечивают баланс между доступностью запчастей, простотой конструкции и возможностью установки электродвигателя.
Подбор и покупка электродвигателя и контроллера
Выбор электродвигателя начинается с расчёта требуемой мощности. Для легкового автомобиля среднего класса достаточно двигателя мощностью от 15 до 30 кВт. Мощность определяется исходя из массы машины и желаемой динамики: 0,1–0,15 кВт на 1 кг веса обеспечивает приемлемую скорость и ускорение.
Тип двигателя влияет на сложность управления и эффективность. Популярны три варианта: коллекторные (щеточные), бесщеточные постоянного тока (BLDC) и асинхронные (индукционные). Для самостоятельного переоборудования чаще выбирают BLDC из-за высокого КПД и отсутствия щёток, что снижает обслуживание.
Обратите внимание на напряжение питания двигателя – 48, 72 или 96 В. Чем выше напряжение, тем меньше ток при той же мощности, что упрощает кабельные соединения и снижает потери. Контроллер должен соответствовать напряжению и максимально допустимому току двигателя. Важно учитывать пиковый ток, который может превышать номинальный в 2-3 раза при ускорении.
При выборе контроллера ориентируйтесь на функциональность: наличие защиты от перегрузки, возможность рекуперации энергии, программируемые параметры управления и поддержка датчиков холла для BLDC. Контроллеры с открытым программным обеспечением дают больше возможностей для настройки под конкретное авто.
При покупке электродвигателя и контроллера учитывайте габариты и вес комплектующих, чтобы они помещались в доступных отсеках автомобиля без серьёзной переделки конструкции. Дополнительно проверьте наличие сервисной поддержки и возможность заказа запасных частей.
Примерный список параметров для выбора двигателя и контроллера:
| Параметр | Рекомендуемое значение | Комментарий |
|---|---|---|
| Мощность двигателя | 15–30 кВт | Зависит от массы автомобиля и желаемой динамики |
| Тип двигателя | BLDC или асинхронный | Выбор между эффективностью и сложностью управления |
| Напряжение системы | 48, 72 или 96 В | Выбирается с учётом контроллера и аккумуляторов |
| Максимальный ток контроллера | Не менее пикового тока двигателя | Обеспечивает безопасность и надёжность работы |
| Наличие защиты | Перегрузка, перегрев, короткое замыкание | Обязательный элемент безопасности |
Покупайте компоненты у проверенных поставщиков с отзывами и технической документацией. При наличии возможности закажите консультацию специалистов для корректного подбора параметров под конкретную модель автомобиля.

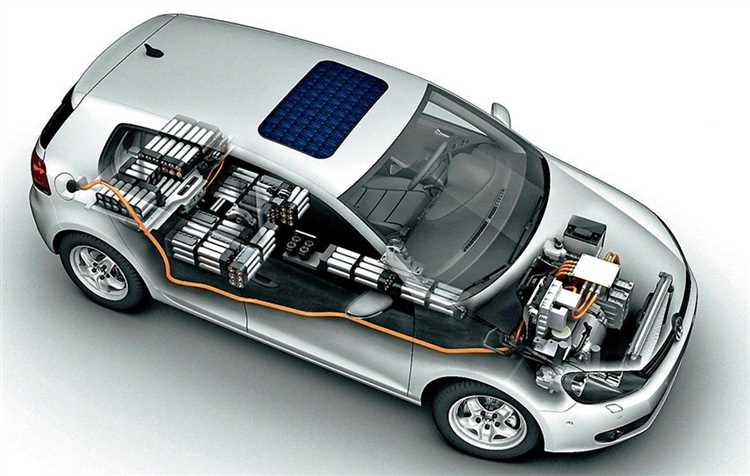

Снятие двигателя внутреннего сгорания и демонтаж лишних компонентов
Для замены ДВС на электродвигатель требуется полное удаление двигателя и связанных с ним систем. Процесс начинается с отсоединения аккумуляторной батареи для предотвращения коротких замыканий.
- Слив технических жидкостей:
- Снимите пробки для слива моторного масла, охлаждающей жидкости и топлива.
- Соберите жидкости в соответствующие емкости для последующей утилизации или переработки.
- Отсоединение и маркировка коммуникаций:
- Отключите топливные трубопроводы, систему зажигания, провода датчиков и электропроводку, идущую к двигателю.
- Обязательно маркируйте соединения для упрощения дальнейшей работы или восстановления при необходимости.
- Демонтаж вспомогательных агрегатов:
- Снимите генератор, компрессор кондиционера, насос гидроусилителя руля и стартер.
- Внимательно удалите крепежные элементы и проверьте состояние шлангов и проводов, чтобы избежать повреждений.
- Отсоединение двигателя от коробки передач:
- Поддерживая коробку передач с помощью подставок или домкрата, открутите болты крепления двигателя.
- Если коробка передач остается на месте, снимите маховик или переходной фланец, если планируется замена.
- Снятие двигателя:
- Используйте специализированные подъемные механизмы для безопасного подъема двигателя.
- Перед подъемом проверьте отсутствие остатков креплений, трубок и проводов.
- Удаление лишних компонентов в моторном отсеке:
- Удалите радиатор охлаждения, выхлопную систему, воздушный фильтр и патрубки системы охлаждения.
- Освободите место под установку электродвигателя и аккумуляторов, убрав крепления и кронштейны, не нужные в новой конфигурации.
Тщательная подготовка моторного отсека и аккуратный демонтаж облегчат дальнейший монтаж электрической системы и позволят избежать проблем с посадкой новых компонентов.
Установка аккумуляторных батарей и их безопасное размещение
При выборе места для размещения аккумуляторных батарей необходимо учитывать распределение массы, вентиляцию и доступ к элементам электросистемы. Наиболее часто используются следующие зоны: багажник, место бывшего топливного бака и моторный отсек. Для сохранения баланса важно не концентрировать вес только на одной оси, особенно в малолитражных автомобилях.
Желательно использовать литий-железо-фосфатные (LiFePO4) модули из-за их высокой термостойкости и стабильной работы в диапазоне температур от -20 до +60 °C. При проектировании креплений батареи должны быть зафиксированы жестко, исключая любые перемещения при торможении или на кочках. Допустимое усилие креплений рассчитывается из расчёта полной массы батарейного блока с коэффициентом безопасности не менее 2.
Каждый модуль следует устанавливать в огнестойкий герметичный кожух, исключающий попадание влаги и грязи. Кожух должен иметь клапан сброса избыточного давления. Между модулями необходимо оставить зазор не менее 5 мм для обеспечения естественной вентиляции и компенсации теплового расширения.
При размещении в салоне необходимо исключить возможность проникновения электролита и предусмотреть защиту пассажиров от воздействия высоких напряжений. Минимальное расстояние между корпусом батарей и пассажирским пространством должно составлять не менее 30 мм с установкой экранирующих перегородок.
Соединение аккумуляторов выполняется с помощью токопроводящих шин, рассчитанных на рабочий ток с запасом не менее 25%. Все соединения должны быть заизолированы термоусадочной трубкой или залиты диэлектрическим компаундом. Применение автомобильных клемм и незажимных соединений недопустимо.
Перед эксплуатацией необходимо провести термоконтроль в течение 30 минут под полной нагрузкой. При превышении температуры в любом сегменте более 60 °C требуется перераспределение вентиляции или пересмотр конструкции кожуха. После всех проверок на корпус батарей устанавливаются пломбы и предупреждающая маркировка с указанием напряжения и ёмкости.
Подключение электрической системы и настройка управления
После установки аккумуляторов и электродвигателя необходимо правильно связать все компоненты в единую электрическую систему. В первую очередь, прокладываются силовые кабели от батарей к контроллеру и далее к электродвигателю. Используются медные кабели с сечением не менее 50 мм² для тяговой цепи, с термостойкой изоляцией, рассчитанной на токи свыше 300 А.
Контроллер подключается к батарее через главный предохранитель (обычно от 400 до 600 А) и размыкатель с ручным или автоматическим управлением. Обязательно устанавливается контактный реле (контактор), управляемое с панели водителя, обеспечивающее отключение тяговой цепи при выключении зажигания или срабатывании аварийных датчиков.
Система низковольтного питания (12 В) подключается отдельно через DC-DC преобразователь, питающий освещение, приборы, электроприводы стеклоподъёмников и другие потребители. Преобразователь выбирается по мощности, исходя из суммарного потребления всех 12-вольтовых систем, обычно от 300 до 1000 Вт.
Обязательна настройка контроллера с помощью программного обеспечения производителя. Через USB или CAN-интерфейс устанавливаются лимиты по току, плавность старта, рекуперация и поведение при ошибках. Также важно активировать защитные функции: отсечку при перегреве, перенапряжении и коротком замыкании.
После подключения проводится первичный тест системы с отключённым мотором – проверяется корректность подачи питания, отсутствие замыканий и правильность логики управления. Далее можно выполнять запуск двигателя на холостом ходу с нагрузкой в виде торможения, после чего переходить к дорожным испытаниям с постоянным мониторингом температуры и потребления тока.
Проверка работы и тестирование электромобиля после сборки
Перед запуском электромобиля на дорогу необходимо провести пошаговую проверку всех систем. Игнорирование отдельных этапов может привести к повреждению компонентов или аварийной ситуации.
- Диагностика электрических соединений: проверяются все разъёмы, клеммы, предохранители и проводка на отсутствие перегрева, окислов и слабого контакта. Используется мультиметр для замеров напряжения на ключевых участках: аккумулятор, контроллер, двигатель.
- Проверка систем управления: контролируется отклик педали акселератора, переключателей режимов, системы реверса и рекуперации. Все элементы должны работать стабильно, без задержек и сбоев.
- Тест контроллера: через интерфейс программирования (например, при помощи USB-адаптера и специализированного ПО) проверяются заданные параметры: ограничения тока, скорость, плавность старта, температурные пороги.
- Проверка батарейной системы: оценивается уровень заряда, балансировка ячеек, работа BMS (Battery Management System), функционирование системы защиты от переразряда и перегрева. Подключается внешний логгер или BMS-монитор для наблюдения параметров в реальном времени.
- Контроль системы охлаждения (если применимо): проверяется циркуляция жидкости или работа вентиляторов при достижении температурных порогов. Отклонения ведут к снижению ресурса компонентов.
После статических тестов выполняется стендовая проверка на домкратах:
- колёса вывешиваются, автомобиль запускается без нагрузки;
- плавно подаётся «газ», оценивается равномерность вращения;
- фиксируются вибрации, шумы, реакция системы управления.
Далее проводится тест-драйв:
- движение на минимальной скорости в закрытом пространстве (гараж, парковка);
- плавный разгон и торможение;
- оценка эффективности рекуперации энергии;
- тестирование в разных режимах (в том числе с нагрузкой и подъёмами).
После пробега 10–20 км следует повторно проверить температурные режимы, напряжение на ячейках, отсутствие ошибок в BMS и контроллере. Если всё стабильно – электромобиль готов к эксплуатации.
Регистрация и технические требования для электромобиля после переделки
После завершения всех работ по переоборудованию автомобиля необходимо пройти процедуру регистрации изменений в конструкции. В большинстве стран это требует получения официального разрешения от органов технического надзора, например, от Гостехнадзора или аналогичного учреждения. Без регистрации эксплуатация автомобиля может быть признана незаконной.
Первым этапом является получение заключения лаборатории о соответствии внесённых изменений установленным нормам. Это включает проверку электробезопасности, надёжности крепления компонентов, соответствие тормозной системы и рулевого управления. Также проверяется отсутствие вмешательства в несущие элементы кузова, если это не было предусмотрено проектом.
Далее следует подача заявления в регистрационный орган с полным пакетом документов: техпаспорт, свидетельство о праве собственности, заключение лаборатории, фотографии до и после переделки, схема электросистемы. В некоторых случаях может потребоваться протокол испытаний тормозной системы и расчёт прочности креплений аккумуляторов.
После рассмотрения заявки проводится осмотр транспортного средства на площадке регистрации. Представитель контролирующего органа сверяет фактическое состояние автомобиля с предоставленной документацией. Если замечаний нет, оформляется новое свидетельство о регистрации с указанием типа привода «электрический».
Требования к электромобилю после переделки включают: наличие главного силового выключателя, надёжную изоляцию всех высоковольтных компонентов, маркировку кабелей, систему термоконтроля батарей и отсутствие признаков перегрева. Также обязательна система рекуперации энергии или альтернативная стратегия управления торможением.
Наличие системы штатной зарядки, соответствующей стандарту (например, Type 2 или CCS), желательно, особенно если планируется использование общественных зарядных станций. Дополнительно рекомендуется установить систему мониторинга состояния батареи с индикацией на панели приборов.
Нарушение технических требований или регистрационных процедур может привести к отказу в регистрации, штрафам или аннулированию права на эксплуатацию. Поэтому все изменения должны быть документированы, согласованы и выполнены с учётом действующих нормативов.
