Снятие генератора на MAN TGA требует чёткого понимания конструкции двигателя и доступных инструментов. Наиболее распространённые двигатели этой серии – D20 и D26 – оснащаются генераторами с воздушным охлаждением и натяжением ремня через автоматический ролик. Пренебрежение последовательностью действий может привести к повреждению проводки или креплений.
Перед началом работ отключается аккумулятор (отсоединяются обе клеммы), так как генератор напрямую связан с бортовой электросетью. Далее обеспечивается доступ к генератору: в зависимости от модификации кабина может потребовать частичного подъёма. Снимается кожух ремня и отсоединяется разъём питания, как правило, это два кабеля – «+» с фиксацией гайкой и сигнальный провод с разъёмом.
Следующим шагом является ослабление натяжителя ремня. В моделях MAN TGA используется пружинный автоматический натяжитель, который отводится при помощи ключа-шестигранника (обычно на 17 мм). После снятия ремня откручиваются основные крепёжные болты генератора – чаще всего это три болта с резьбой М10 или М12.
Генератор извлекается строго по направлению от двигателя, избегая перекосов. При установке нового агрегата важно удостовериться в совпадении крепёжных точек и номинала выходного напряжения (обычно 28 В для грузовиков MAN). Все соединения затягиваются с усилием, указанным в техническом руководстве, особенно контакт «+» – во избежание искрения или оплавления клемм.
Необходимые инструменты и подготовка грузовика перед началом работ
Для демонтажа генератора на MAN TGA потребуется следующий набор инструментов: головки на 13, 17 и 19 мм, трещотка с удлинителем, вороток, гаечные ключи соответствующих размеров, набор TORX (T50-T60), монтажка, индикатор напряжения, а также съёмник ремня генератора. Дополнительно рекомендуется иметь мультиметр для проверки напряжения перед и после демонтажа.
Перед началом работ отключить минусовую клемму аккумулятора. Убедиться, что двигатель остыл – температура охладителя должна быть ниже 40°C. Поднять кабину с помощью штатного гидравлического механизма, зафиксировать её в верхнем положении, чтобы обеспечить доступ к генератору.
Освободить зону вокруг генератора: снять защитный кожух, отвести в сторону патрубки, мешающие демонтажу. Отсоединить разъёмы и клеммы от генератора, пометить их для последующей корректной установки. Проверить натяжение ремня и запомнить схему его укладки – рекомендуется сфотографировать.
Отключение аккумулятора и обеспечение безопасности при демонтаже
Перед началом работ необходимо полностью обесточить систему. Для этого отключите оба аккумуляторных блока, установленных на MAN TGA. Сначала отсоедините отрицательную клемму (-), затем положительную (+), чтобы исключить вероятность короткого замыкания при случайном касании металлических частей.
Убедитесь, что ключ зажигания извлечён, а контрольные лампы на панели погасли. Дополнительно проверьте отсутствие остаточного напряжения с помощью мультиметра: измерьте разность потенциалов между клеммами и корпусом. Значение должно быть близко к нулю.
Перед демонтажем генератора обеспечьте защиту цепей – снимите предохранители цепей возбуждения и зарядки. Это предотвратит обратную подачу тока от вспомогательных источников или блоков.
Работайте только в диэлектрических перчатках и используйте инструмент с изолированными ручками. Размещение машины на ровной поверхности с включённым стояночным тормозом – обязательное условие. Колёса зафиксируйте упорами.
Все соединения генератора отсоединяйте строго в последовательности: сначала сигнальный провод, затем провод возбуждения, в последнюю очередь – силовой контакт. Перед этим обязательно проверьте отсутствие тока на каждом контакте.

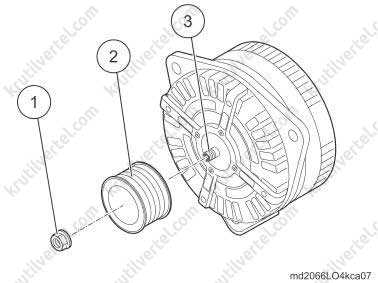

Снятие ремня привода генератора с роликов и шкива
Перед демонтажем ремня необходимо отключить аккумуляторную батарею, чтобы исключить случайный запуск двигателя. Далее обеспечьте свободный доступ к передней части двигателя – снимите пластиковый кожух, если он установлен.
Для ослабления натяжения используйте ключ на 17 или специальный вороток, чтобы провернуть автоматический натяжной ролик по часовой стрелке. Давление на ролик прикладывается строго в осевом направлении – избегайте перекосов, чтобы не повредить механизм.
Освободив ремень от натяжения, аккуратно снимите его со шкива генератора, обводного и натяжного роликов. Ремень может быть установлен в следующей конфигурации:
| Элемент | Положение ремня |
|---|---|
| Шкив коленчатого вала | Начальная точка прокладки |
| Обводной ролик | После шкива коленвала по ходу движения |
| Шкив генератора | Следом за обводным роликом |
| Натяжной ролик | Завершающий элемент контура |
После снятия проверьте ремень на наличие трещин, расслоений и износа. Повторная установка изношенного элемента недопустима. Если в конструкции применён многореберный ремень, убедитесь в отсутствии повреждений по всей длине и целостности ребер.
Откручивание креплений и демонтаж электрических разъемов генератора
Перед началом работ отключить аккумуляторную батарею, чтобы исключить короткое замыкание. Использовать торцевой ключ на 13 или 15 мм в зависимости от модификации генератора MAN TGA.
- Ослабить натяжение ремня привода генератора, повернув натяжной ролик ключом по часовой стрелке. Снять ремень с шкива генератора.
- Открутить верхний болт крепления корпуса генератора к кронштейну. Обычно используется болт М10 с головкой на 17 мм.
- Открутить нижний болт крепления – он чаще всего длиннее и может иметь гайку с обратной стороны. При необходимости использовать проникающую смазку.
После снятия креплений генератор остается закреплённым только проводами. Переходить к демонтажу разъемов, соблюдая порядок:
- Открутить гайку основного силового провода (питание +12В), используя ключ на 13 мм. Снять клемму и изолировать.
- Снять разъем управляющего провода возбуждения, нажав фиксатор. Не тянуть за провод – только за корпус разъема.
- Проверить наличие дополнительных контактов или датчиков (например, датчика оборотов), и отсоединить их по аналогии.
После отсоединения всех разъемов аккуратно вынуть генератор из моторного отсека, избегая касания радиатора и других элементов двигателя.

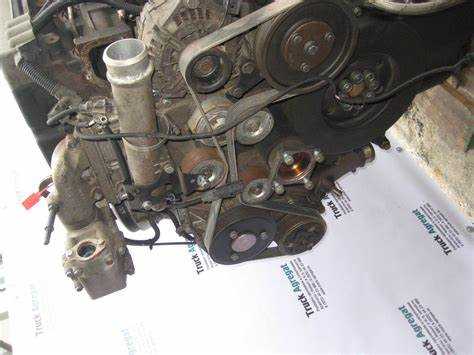

Выемка генератора из моторного отсека без повреждения узлов
Перед извлечением генератора необходимо освободить доступ к монтажным точкам. Снимите интеркулер, воздуховоды и защитные кожухи, мешающие демонтажу. Используйте маркировку на разъемах и хомутах, чтобы избежать ошибок при сборке.
Генератор MAN TGA крепится на трёх болтах: два сверху и один снизу. Открутите верхние болты, не снимая генератор полностью, затем – нижний. Используйте карданный удлинитель с головкой на 19 мм для нижнего болта, доступ к которому ограничен элементами рамы и трубопроводами.
Во избежание повреждения радиатора и топливных магистралей, применяйте мягкие прокладки между корпусом генератора и близлежащими элементами при его выемке. Поддерживайте генератор снизу домкратом или стропой – его масса превышает 20 кг, и резкое падение способно повредить поддон двигателя или гидравлические шланги.
Извлекайте генератор под углом, поворачивая корпус против часовой стрелки, чтобы освободить щеточный узел от упора о направляющую кронштейна. Не допускайте контакта шкива с трубками кондиционера – при необходимости временно отсоедините их с герметизацией концов заглушками.
Проверка генератора перед установкой нового или отремонтированного агрегата
Перед установкой генератора на MAN TGA необходимо выполнить комплексную проверку его работоспособности, чтобы исключить повторную разборку узла из-за дефектов. Начать следует с визуального осмотра корпуса: отсутствие трещин, следов перегрева, следов масла или охлаждающей жидкости на корпусе – обязательное условие. Проверьте состояние крепёжных ушей и посадочных мест на отсутствие люфтов и деформаций.
Оцените целостность и натяжение приводного шкива. Проверните его вручную – ход должен быть свободным, без заеданий и посторонних звуков. Если установлен обгонная муфта, она должна вращаться только в одну сторону. При малейших подозрениях на износ – заменить.
С помощью мультиметра проверьте сопротивление обмоток статора – значения в пределах 0,2–0,6 Ом между фазами считаются нормой. Показания вне этого диапазона указывают на межвитковое замыкание или обрыв. Также проверьте отсутствие пробоя на «массу».
Проведите тест выпрямительного блока: в режиме диодной прозвонки проверьте каждую пару диодов – ток должен проходить в одном направлении. Обратное прохождение тока – признак неисправности диода.
Если генератор восстановленный – убедитесь, что регулятор напряжения настроен на выходное напряжение 14,0–14,4 В. Провести проверку можно на стенде или подключив генератор к внешнему источнику вращения и нагрузке. При изменении оборотов в пределах 1500–2500 об/мин напряжение не должно «плавать».
Убедитесь, что охлаждающий вентилятор (если имеется) не имеет трещин и крепится жёстко. Нарушение баланса вентилятора приводит к вибрациям и ускоренному износу подшипников.
После всех проверок допускается установка агрегата. Никакие доработки «по месту» при посадке не допускаются – это свидетельствует о несоответствии агрегата или дефекте корпуса.
