Мехатроник DSG 7 – ключевой элемент трансмиссии с семиступенчатой роботизированной коробкой передач, отвечающий за управление переключением и гидравликой сцепления. Для его снятия требуется соблюдение точной последовательности действий и использование специализированных инструментов, таких как динамометрический ключ и набор головок TORX.
Перед началом работы важно отключить аккумулятор, обеспечить подъем автомобиля на надежных опорах и слить масло из коробки передач через сервисное отверстие. Ошибки при подготовке могут привести к повреждению мехатроника или коробки в целом.
Снятие мехатроника DSG 7 включает демонтаж защитных крышек, отсоединение электрических разъемов, слив гидравлической жидкости и аккуратное откручивание крепежных болтов. Рекомендуется маркировать детали и фиксировать порядок разборки для облегчения дальнейшей сборки.
Оптимальный уровень технической подготовки для самостоятельного снятия мехатроника – опыт работы с автоматическими или роботизированными коробками передач, умение работать с электрооборудованием и соблюдение мер безопасности при работе с подъемным оборудованием.
Подготовка автомобиля и выбор инструментов для снятия мехатроника
Перед началом работ обязательно обеспечьте устойчивое положение автомобиля на ровной поверхности. Используйте высокопрочные подставки (минимума 2 тонны грузоподъемности) под передние колеса для исключения смещения. Отключите аккумулятор для предотвращения коротких замыканий и случайного включения электрооборудования.
Для доступа к мехатронику потребуется снять защиту картера и поддона DSG 7. Рекомендуется использовать набор головок с приводом 1/2″ размером от 8 до 16 мм, включая головку на 10 мм – она часто применяется для крепежа мехатроника. Обязательно подготовьте динамометрический ключ с диапазоном от 10 до 50 Н·м для правильной затяжки болтов при сборке.
Наличие набора отверток с плоскими и крестовыми наконечниками разных размеров облегчит демонтаж креплений и разъемов. Для отсоединения электрических разъемов мехатроника понадобится тонкий пластиковый или металлический съемник разъемов – это предотвратит повреждение защелок.
Дополнительно подготовьте емкость для слива трансмиссионной жидкости объемом не менее 2 литров, поскольку при снятии мехатроника часть масла вытечет. Рекомендуется использовать защитные перчатки и очки из-за риска контакта с трансмиссионной жидкостью.
Освещение зоны работ должно быть ярким и направленным – применяйте налобный фонарь или переносные светильники с креплением, чтобы обеспечить хороший обзор труднодоступных мест в коробке.
Снятие защитных элементов и поддона коробки передач
Для доступа к мехатронику DSG 7 необходимо сначала демонтировать защитные элементы и поддон коробки передач. Начинайте с отключения аккумулятора для предотвращения коротких замыканий и сброса адаптаций электроники.
Поддомкратьте автомобиль и установите на надёжные опоры, чтобы обеспечить безопасный доступ к днищу. Освободите пространство под коробкой, сняв штатную защиту картера двигателя и пластиковый защитный кожух трансмиссии, если они установлены. Для этого используйте торцевой ключ на 10 мм или головку с трещоткой, аккуратно выкручивая болты крепления.
Поддон коробки DSG 7 крепится болтами М8 с моментом затяжки примерно 25 Н·м. Перед снятием поддона рекомендуется слить трансмиссионную жидкость через сливную пробку, чтобы избежать подтеканий. Для слива используйте подходящую ёмкость и отвертку или шестигранник для сливной пробки, в зависимости от модели.
После слива жидкости открутите все болты поддона крест-накрест, чтобы избежать деформации. Снимайте поддон осторожно, так как внутри могут оставаться остатки масла и уплотнительное кольцо. Если поддон держится плотно, слегка постучите резиновым молотком по его краям для ослабления герметика.
Удалите старое уплотнительное кольцо и очистите сопрягаемые поверхности от остатков герметика и грязи с помощью безворсовой ткани и обезжиривателя. После снятия поддона обеспечьте защиту внутренних компонентов коробки от попадания посторонних предметов и пыли перед дальнейшей разборкой.
Обесточивание и отключение электропроводки мехатроника
Перед началом работ необходимо полностью отключить питание автомобиля. Для этого снимите клемму «минус» с аккумулятора, чтобы исключить подачу напряжения на электронные блоки. Рекомендуется подождать не менее 10 минут после отключения аккумулятора для разрядки конденсаторов в системе управления DSG.
Мехатроник DSG 7 соединён с автомобилем через разъёмы электропроводки, которые фиксируются пластиковыми защёлками. Для их отключения используйте специальные пластиковые или пластиково-металлические инструменты, чтобы избежать повреждения фиксаторов и проводов.
Перед отсоединением убедитесь в отсутствии напряжения с помощью мультиметра, измерив контакты разъёма на предмет наличия напряжения. При обнаружении напряжения повторно проверьте состояние аккумулятора и предохранителей.
Процесс отключения электропроводки происходит в следующем порядке:
| 1. | Отключите аккумулятор и выдержите паузу 10 минут. |
| 2. | Снимите пластиковую защиту мехатроника, если она есть, для доступа к разъёмам. |
| 3. | Проверьте мультиметром отсутствие напряжения на контактах разъёмов. |
| 4. | Осторожно разблокируйте защёлки разъёмов и отсоедините провода. |
| 5. | Зафиксируйте отсоединённые провода в безопасном положении, чтобы исключить случайное замыкание. |
В случае повреждения проводов или фиксаторов замените элементы перед повторным подключением. Соблюдение точного порядка действий и использование специализированных инструментов позволит избежать повреждений электропроводки и обеспечить безопасное снятие мехатроника DSG 7.

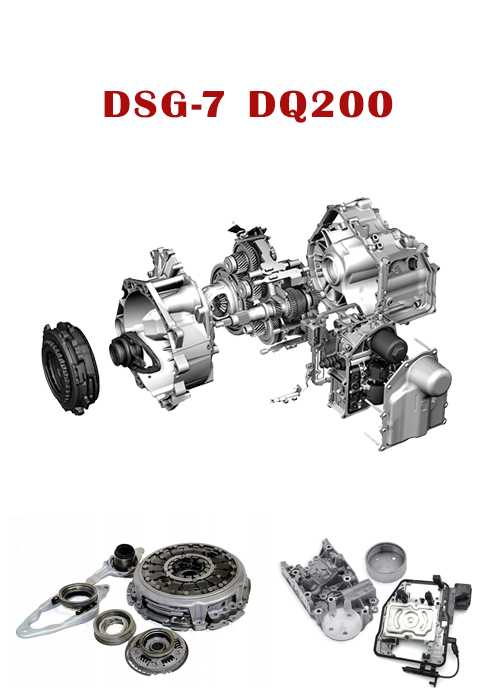

Выворачивание крепежных болтов мехатроника
Для выворачивания крепежных болтов мехатроника DSG 7 используйте трещотку с головкой на 10 мм. Перед началом работы убедитесь, что болты не подвергались чрезмерному затяжению на заводе – в этом случае может потребоваться применение ударного инструмента или нагрева для ослабления резьбы.
Выкручивайте болты поочередно, соблюдая крестовую схему, чтобы равномерно снять давление на мехатроник и избежать деформаций корпуса. Максимальный момент затяжки болтов при последующей установке обычно составляет 10–12 Н·м, что помогает понять, насколько сильно болты были затянуты изначально.
При выворачивании держите инструмент строго перпендикулярно плоскости крепления – это предотвратит срыв грани болта. Если болт начинает прокручиваться без ослабления, используйте WD-40 или аналогичный проникающий состав, нанесите и оставьте на 15–20 минут для снижения коррозии и трения.
В случае повреждения головки болта применяется экстрактор подходящего размера. После выворачивания первого болта переходите к следующим без попыток сильного усилия, чтобы не сорвать резьбу в корпусе мехатроника.
По окончании рекомендуется проверить состояние резьбы в корпусе. При необходимости используйте метчик для восстановления резьбы перед повторной сборкой.
Правильное извлечение мехатроника из корпуса коробки передач
После откручивания всех крепежных болтов необходимо аккуратно освободить мехатроник от посадочных мест в корпусе коробки передач. Для этого используйте пластиковую монтажную лопатку или деревянный предмет с плоским краем, чтобы избежать повреждений алюминиевых поверхностей.
Начинайте извлечение с легких движений, постепенно поддевая мехатроник снизу и по бокам, контролируя равномерное освобождение. При наличии фиксаторов или защелок их нужно предварительно снять или разжать согласно инструкции конкретной модели DSG 7.
После выхода мехатроника из посадочного места удерживайте его ровно и осторожно вытаскивайте из коробки, не допуская резких движений и ударов о внутренние элементы КПП.
В случае заметного сопротивления проверьте, не остались ли закрепляющие элементы или электрические разъемы, которые могли быть упущены на предыдущих этапах. Не применяйте силу – это чревато повреждениями мехатроника и корпуса.
Поместите извлечённый мехатроник на чистую, устойчивую поверхность с антистатическим покрытием, чтобы предотвратить попадание пыли и сохранить целостность электронных плат.
Контроль состояния уплотнителей и прокладок при снятии
Перед извлечением мехатроника DSG 7 обязательно проведите детальный осмотр всех уплотнителей и прокладок. Их целостность напрямую влияет на герметичность коробки передач и предотвращение утечек трансмиссионной жидкости.
- Внешний осмотр: проверьте уплотнительные кольца и прокладки на наличие трещин, порезов, следов деформации и признаков износа. Особое внимание уделяйте уплотнителям вокруг болтов и контактных соединений.
- Проверка эластичности: сдавите уплотнители пальцами – материал должен быть упругим, без хрупкости. Изменение структуры свидетельствует о старении и необходимости замены.
- Оценка слоя масла и загрязнений: прокладки с сильными загрязнениями или остатками масла могут потерять адгезию и герметичность, что требует очистки или замены.
При обнаружении повреждений или существенного износа уплотнители следует заменить новыми, соответствующими заводским спецификациям. При повторной установке мехатроника используйте свежие прокладки, избегайте повторного применения одноразовых элементов.
- Аккуратно снимите старые прокладки, избегая повреждений контактных поверхностей.
- Очистите посадочные места от остатков герметика и загрязнений с помощью неабразивных средств.
- Установите новые уплотнители, обеспечив их правильное положение без перекосов.
- При сборке затяните крепежные элементы с рекомендованным моментом затяжки во избежание деформации прокладок.
Регулярный контроль и своевременная замена уплотнителей предотвращают появление протечек, обеспечивают стабильную работу мехатроника и продлевают ресурс трансмиссии.
Хранение и подготовка мехатроника для ремонта или замены
После снятия мехатроника DSG 7 важно обеспечить его правильное хранение, чтобы избежать загрязнений и повреждений. Мехатроник следует разместить на чистой, ровной поверхности с минимальной вибрацией и защищённой от пыли и влаги. Рекомендуется использовать антистатический пакет или контейнер с герметичным закрытием.
Перед началом ремонта или установки нового мехатроника необходимо выполнить следующие действия:
- Очистить контактные разъёмы от загрязнений и окислов с помощью специализированных средств для электроники.
- Проверить состояние уплотнительных прокладок и при необходимости заменить их новыми, ориентируясь на оригинальные комплектующие.
- Убедиться в отсутствии механических повреждений на корпусе и деталях мехатроника.
- Провести визуальный контроль внутренних компонентов через смотровые окна или, при возможности, с использованием диагностического оборудования.
- Подготовить чистое рабочее место с необходимыми инструментами для безопасной установки или ремонта.
Если ремонт откладывается, хранение мехатроника должно осуществляться при температуре от +5 до +25 °C и влажности не выше 60%. Избегайте резких перепадов температуры и прямого солнечного света.
При замене мехатроника также важно подготовить новые уплотнители и обеспечить наличие всех крепёжных элементов, чтобы исключить ошибки при монтаже и минимизировать риски протечек или нарушений герметичности.
Особенности повторной установки мехатроника после снятия
Перед установкой мехатроника DSG 7 необходимо тщательно очистить посадочные поверхности от остатков старого герметика и загрязнений. Используйте безворсовую ткань и специализированный очиститель на основе изопропилового спирта. Любые следы масла или грязи могут нарушить герметичность соединения и привести к протечкам.
При монтаже важно проверить состояние уплотнительных колец и прокладок. При малейших повреждениях или деформациях их следует заменить на новые оригинальные детали. Повторное использование старых уплотнителей недопустимо, так как это увеличивает риск утечки масла и некорректной работы мехатроника.
Установка мехатроника должна производиться с соблюдением рекомендованного момента затяжки болтов. Для DSG 7 этот параметр обычно составляет 8-10 Н·м, с последующим моментом контроля после первого прохода (обычно через 10-15 минут). Использование динамометрического ключа обязательно для равномерного и надежного крепления.
Подключение электрических разъемов требует осторожности: убедитесь в полном и плотном контакте без перекосов и повреждений контактов. Не применяйте чрезмерное усилие при защелкивании, чтобы избежать поломки фиксаторов.
После установки мехатроника рекомендуется провести базовую инициализацию через диагностический сканер. Это необходимо для корректной адаптации блока управления и предотвращения ошибок в работе трансмиссии. Пропуск этой процедуры может вызвать нестабильное переключение передач и активацию аварийных режимов.
Заключительным этапом является проверка отсутствия протечек масла при запущенном двигателе и работающей коробке передач в разных режимах. Контролируйте температуру трансмиссионной жидкости, чтобы убедиться в правильном функционировании мехатроника и отсутствии перегрева.
Вопрос-ответ:
Какие инструменты понадобятся для самостоятельного снятия мехатроника DSG 7?
Для работы потребуется набор ключей с трещоткой (обычно 10 мм и 13 мм), отвертки (крестовая и плоская), съемник для разъема электропроводки, а также емкость для слива трансмиссионного масла. Рекомендуется использовать перчатки и защитные очки. Специальных инструментов для снятия мехатроника обычно не требуется, но аккуратность при работе с разъемами и крепежом обязательна.
Как подготовить автомобиль перед началом работы по снятию мехатроника DSG 7?
Для подготовки нужно надежно зафиксировать автомобиль на ровной площадке, желательно на подъемнике или на домкратах с подставками. Следует обесточить аккумулятор, чтобы исключить случайное короткое замыкание при работе с электропроводкой. Важно охладить коробку передач, если машина только что эксплуатировалась, чтобы избежать ожогов. Перед сливом масла поддона рекомендуется подготовить емкость и иметь под рукой тряпки для протирки.
Как правильно отключить электропроводку от мехатроника, чтобы не повредить разъемы?
Разъемы электропроводки крепятся защелками, которые нужно аккуратно отжать или поддеть тонкой отверткой. Не стоит тянуть за провода, чтобы избежать повреждения контактов. При снятии рекомендуется использовать съемник или осторожно работать руками, чтобы сохранить целостность крепежных элементов. Если есть загрязнения или коррозия, их стоит очистить перед отсоединением.
Что делать, если при попытке снять мехатроник болты не поддаются откручиванию?
В первую очередь нужно проверить, что используется подходящий ключ нужного размера, чтобы избежать срыва граней. Иногда болты могут быть прикипевшими из-за нагара или коррозии, тогда помогает обработка специальным проникающим маслом и выдержка времени. В сложных случаях применяется аккуратное нагревание болтов с помощью паяльной лампы или термопистолета, но делать это следует с осторожностью, чтобы не повредить рядом расположенные компоненты.
После снятия мехатроника нужно ли менять прокладки и уплотнители?
Прокладки и уплотнители рекомендуется менять всегда, даже если они выглядят целыми. Старые элементы теряют эластичность и могут вызвать протечки масла или попадание загрязнений внутрь механизма. Для установки новых прокладок используют специальные герметики или смазки, подходящие для трансмиссионных систем. Это повысит надежность сборки и продлит срок службы мехатроника.
Какие шаги нужно выполнить для правильного отключения мехатроника DSG 7 перед его снятием?
Перед демонтажем мехатроника DSG 7 необходимо обесточить систему автомобиля, чтобы исключить риск короткого замыкания или повреждения электроники. Для этого следует отключить отрицательную клемму аккумулятора и подождать не менее 10 минут для разрядки конденсаторов в блоке управления. Затем аккуратно отсоединяют электрические разъёмы, фиксируя их защёлки, чтобы избежать повреждений. Важно соблюдать осторожность и не тянуть за провода, а работать непосредственно с разъёмами. Такой подход минимизирует риск нарушения контактов и позволит безопасно перейти к следующему этапу снятия мехатроника.
