Как снять по точкам вах диода

Вольт-амперная характеристика (ВАХ) диода отражает зависимость тока от приложенного напряжения и служит основой для оценки его параметров и состояния. Снятие ВАХ по точкам подразумевает последовательное измерение тока при фиксированных значениях напряжения, что позволяет получить точные данные о поведении диода в различных режимах.

Для корректного измерения ВАХ важно обеспечить стабильное и плавное изменение напряжения, избегать резких скачков, способных повредить диод или исказить результаты. Рекомендуется использовать источник питания с возможностью тонкой регулировки и мультиметр с высокой точностью измерения тока и напряжения.

Перед началом измерений необходимо проверить исправность приборов и убедиться в правильности подключения, включая полярность диода. Для минимизации влияния паразитных сопротивлений проводов и контактов следует применять четырехпроводную схему измерений, особенно при низких уровнях тока.

Снятие данных следует проводить в диапазоне напряжений от 0 В до максимального значения, определяемого техническими характеристиками диода, с шагом, обеспечивающим детализацию кривой. При работе с кремниевыми диодами оптимальным считается шаг в 0,01–0,05 В в области прямого смещения и больший шаг в обратном направлении для определения токов утечки.

Как правильно снять по точкам ВАХ диода

Для получения точной ВАХ диода измерения проводят в режиме стабилизации напряжения с шагом 0,01–0,05 В. Диапазон напряжений зависит от типа диода, но обычно охватывает прямое смещение от 0 до 1 В и обратное – до нескольких вольт.

Перед началом важно обеспечить минимальные паразитные сопротивления и контактные переходы. Контакты припаиваются или прижимаются с усилием, исключая люфты. Используйте четырехпроводную схему для измерения тока, чтобы исключить влияние проводов.

Измерительный прибор должен иметь высокое входное сопротивление, чтобы не влиять на цепь. Ток измеряется в диапазоне от микроампер до миллиампер, в зависимости от конструкции диода. Измерения проводят при температуре близкой к комнатной, чтобы избежать температурных дрейфов.

Снятие данных начинается с нулевого напряжения, последовательно увеличивая его. На каждой точке фиксируется ток стабильно после установления постоянного значения, обычно через 1-3 секунды после изменения напряжения.

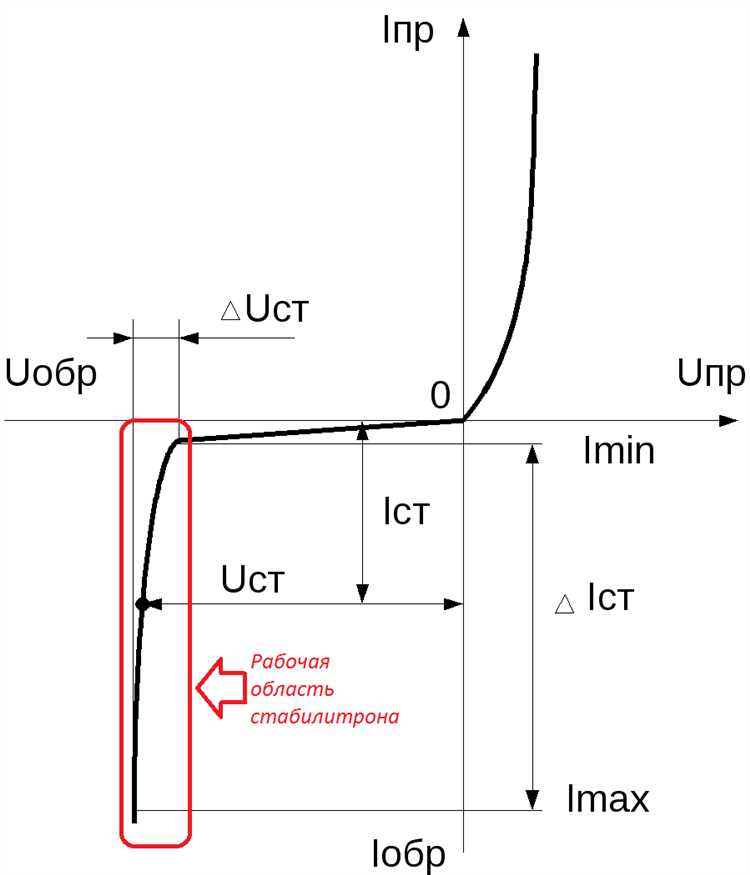

При обратном смещении для полупроводниковых диодов измеряют ток утечки, который должен быть минимальным. В случае лавинных диодов или стабилитронов необходимо расширить диапазон обратных напряжений и фиксировать изменение тока более тщательно.

После снятия всей ВАХ рекомендуется проверить повторяемость измерений, проведя цикл снижения напряжения в обратном порядке. Несовпадения укажут на возможные искажения, например, тепловые эффекты или нестабильность контактов.

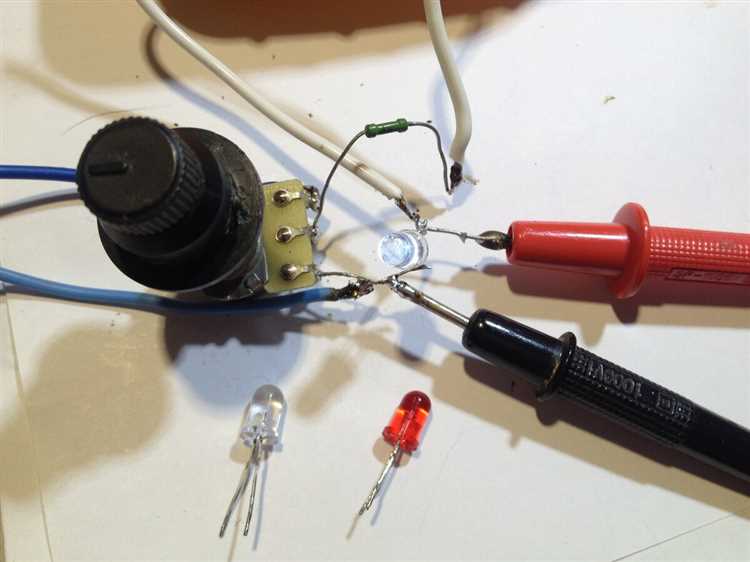

Подготовка оборудования для измерения ВАХ диода

Для точного снятия вольт-амперной характеристики (ВАХ) диода необходимы цифровой мультиметр с функцией измерения тока и напряжения или источник питания с регулируемым напряжением и амперметр. Важно, чтобы приборы имели разрешающую способность не хуже 1 мВ и 1 мкА для фиксирования мелких изменений параметров.

Перед началом измерений проверьте исправность измерительных проводов: отсутствие повреждений и надежность контактов. Рекомендуется использовать короткие провода с минимальным сопротивлением, чтобы избежать искажений результатов.

Если используется источник питания, настройте ограничение тока для защиты диода от перегрузки, обычно не превышающей максимальный прямой ток, указанный в технических характеристиках компонента.

Рекомендуется использовать стенд или монтажную плату для устойчивого закрепления диода и измерительных приборов, исключая случайные перемещения и помехи. Все соединения должны быть надежными, чтобы избежать скачков и шумов на выходных данных.

Выбор режимов работы мультиметра или тестера для снятия ВАХ

Для снятия вольтамперной характеристики (ВАХ) диода необходим точный контроль напряжения и тока. Важна возможность установки фиксированного напряжения и измерения протекающего тока с высокой точностью. Основные режимы мультиметра или тестера, применяемые при этом:

Режим измерения постоянного напряжения (DCV) – используется для подачи управляющего напряжения на диод. Следует выбирать диапазон напряжений, соответствующий максимальному рабочему напряжению диода, чтобы избежать перегрузки прибора и повреждения образца.

Режим измерения постоянного тока (DCA) – предназначен для регистрации тока, протекающего через диод при заданном напряжении. Диапазон тока выбирается в зависимости от ожидаемых значений: для маломощных диодов – миллиамперы, для мощных – амперы.

При работе с мультиметром, не имеющим функции одновременного измерения напряжения и тока, рекомендуют использовать внешний источник питания с регулируемым напряжением и подключать мультиметр в режиме амперметра последовательно с диодом. Для точного определения напряжения – параллельно диоду подключают вольтметр.

Для снятия ВАХ часто применяют цифровые мультиметры с функцией ручного выбора диапазонов и низким уровнем погрешности. Автоматический выбор диапазона при слабом токе может приводить к нестабильным показаниям, поэтому лучше фиксировать диапазон вручную.

Ниже приведён пример рекомендуемой последовательности режимов при поочередном изменении напряжения:

Для повышения точности при малых токах рекомендуется использовать мультиметры с разрешением не менее 0,1 мкА и входным сопротивлением выше 10 МОм. Измерения проводятся при стабилизированном напряжении с шагом, который зависит от исследуемого диапазона – обычно 0,1–0,5 В.

Для правильного снятия вольт-амперной характеристики (ВАХ) диода необходимо соблюдать точный порядок подключения измерительных щупов мультиметра.

Красный щуп подключается к аноду диода, а черный – к катоду. Это обеспечивает прямое включение диода в цепь измерения и корректное определение его параметров.

Перед подключением убедитесь, что мультиметр находится в режиме измерения ВАХ или диодного теста, чтобы прибор подавал необходимое небольшое напряжение на диод.

При смене направления измерения для построения полной характеристики щупы меняются местами: красный щуп подключается к катоду, а черный – к аноду. Это позволяет получить обратную ветвь ВАХ.

Нарушение последовательности подключения щупов ведет к искажению результатов и может привести к неправильной оценке параметров диода.

Пошаговая инструкция снятия данных по точкам ВАХ

Подключите щупы мультиметра: красный к аноду, чёрный к катоду диода. Выберите режим измерения постоянного напряжения с возможностью установки напряжения питания (обычно режим диод-тест или вольт-амперметр).

Установите минимальное напряжение на выходе источника питания (например, 0 В). Запишите значение тока, снимаемое мультиметром, при этом напряжение на диоде равно текущему уровню напряжения источника.

Пошагово увеличивайте напряжение на источнике с фиксированным шагом, обычно 0,05–0,1 В, контролируя, чтобы ток не превышал максимально допустимый для диода.

На каждом уровне напряжения фиксируйте величину тока, проходящего через диод. Для этого считывайте показания мультиметра или тестера в режиме измерения тока.

Если используется источник с ограничением тока, убедитесь, что оно настроено правильно, чтобы избежать повреждения диода при превышении порогового тока.

Повторяйте измерения до достижения напряжения, при котором ток резко возрастает или достигает установленного предела (обычно до 1 В для кремниевых диодов).

При снятии обратной ветви ВАХ подключите щупы в обратном порядке: красный к катоду, чёрный к аноду. Аналогично, наращивайте напряжение с шагом 0,1 В, фиксируя ток, который должен оставаться минимальным до пробоя.

Записанные данные следует сверить с технической документацией диода для выявления отклонений или дефектов.

Обработка и интерпретация полученных результатов измерений

После снятия точек ВАХ диода данные необходимо внести в координатную систему с напряжением по оси X и током по оси Y. Рекомендуется использовать линейную или полулогарифмическую шкалу в зависимости от величины измеренного тока. Для анализа прямой ветви ВАХ важны участки, где ток начинает резко расти, что соответствует пороговому напряжению диода. Обычно этот порог лежит в диапазоне 0,6–0,7 В для кремниевых диодов и около 0,2–0,3 В для германиевых.

Для обратной ветви следует обратить внимание на величину обратного тока при напряжении ниже пробоя. Наличие стабильного малого обратного тока подтверждает исправность диода. В случае резкого роста тока при обратном напряжении это свидетельствует о пробое или дефекте. Ток утечки не должен превышать нескольких микропредель для нормального диода при комнатной температуре.

Построенная ВАХ позволяет определить параметры, такие как коэффициент нелинейности, прямое падение напряжения и обратное сопротивление. Для оценки динамических свойств измеряют каскадные участки кривой и вычисляют дифференциальное сопротивление как отношение изменения напряжения к изменению тока между соседними точками. Чем ниже дифференциальное сопротивление в прямом направлении, тем лучше проводимость диода.

При анализе данных учитывайте влияние погрешностей измерений: контактное сопротивление, нестабильность источника питания и точность мультиметра. Для повышения точности желательно повторить измерения несколько раз и усреднить результаты. При расхождении более 5% между сериями необходимо проверить подключение и исправность оборудования.

Итоговый график ВАХ следует сопоставить с эталонными кривыми для конкретного типа диода. Отклонения в виде снижения порогового напряжения, увеличения обратного тока или аномальных перепадов тока могут указывать на повреждения или изменения параметров под воздействием внешних факторов.

Ошибки при снятии ВАХ диода и способы их устранения

Неправильное подключение щупов приводит к искажению данных. Всегда проверяйте полярность: красный щуп на анод, черный на катод. Перепутывание вызывает отрицательные значения тока и неправильную форму ВАХ.

Использование неподходящего режима мультиметра или тестера снижает точность. Для снятия ВАХ выбирайте режим измерения постоянного тока (DC) с возможностью плавного изменения напряжения или специализированное оборудование с функцией источника питания и измерителя тока.

Слишком большой шаг изменения напряжения при поочерёдных измерениях искажает кривую. Рекомендуется использовать шаг не более 0,1 В в области перехода и до 0,5 В на участках с малой изменчивостью.

• Шумы и помехи снижают качество измерений. Используйте экранирование и короткие провода, а также проводите измерения в электромагнитно защищённом помещении.
• Перегрев диода в процессе измерений изменяет характеристики. Ограничьте ток и время воздействия напряжения.

Для минимизации ошибок рекомендуется калибровать измерительное оборудование, проводить несколько циклов измерений и сверять полученные данные с эталонными характеристиками конкретной модели диода.

Вопрос-ответ:

Какие основные ошибки допускают при снятии вах по точкам у диода?

Часто встречаются ошибки, связанные с неправильным подключением щупов мультиметра, что приводит к искажению данных. Также часто забывают учитывать температуру и стабильность источника питания, из-за чего результаты становятся нестабильными. Ещё одна частая ошибка — слишком большой шаг по напряжению при измерениях, из-за чего теряются важные детали кривой. Кроме того, неправильный выбор режима мультиметра или его неподходящие технические характеристики могут привести к неверным результатам.

Как правильно выбирать шаг напряжения при поочередном снятии точек вах диода?

Шаг напряжения зависит от исследуемого участка характеристики и требований к точности. На прямом участке обычно применяют более мелкий шаг — 10–20 мВ, чтобы зафиксировать начальный рост тока. В обратном направлении шаг может быть больше, 50–100 мВ, если цель — определить обратный ток пробоя. Выбор шага должен позволять выявить ключевые особенности вах без пропуска важных изменений тока. При слишком крупном шаге характерные кривые переходов могут быть смазаны, а при слишком мелком — процесс займет излишне много времени.

Как избежать влияния паразитных сопротивлений и шумов при измерении ВАХ диода по точкам?

Для снижения паразитных сопротивлений следует использовать короткие и качественные соединительные провода, обеспечивать плотный контакт щупов с выводами диода. Для уменьшения шумов полезно применять фильтрацию на приборе или программную обработку данных, а также проводить измерения в экранированной и минимально электромагнитно загрязнённой среде. Рекомендуется измерять несколько раз и усреднять результаты, чтобы исключить случайные выбросы. Наконец, стабильный источник питания с низким уровнем пульсаций поможет уменьшить влияние внешних помех.

Как интерпретировать отклонения ВАХ от типичной формы при измерениях по точкам?

Если кривая ВАХ отличается от стандартной, это может указывать на повреждения или дефекты диода. Например, повышенный обратный ток может говорить о пробоях в переходе или нарушениях структуры. Нестандартный наклон прямой ветви может указывать на ухудшение контактов или присутствие паразитных сопротивлений. Иногда наблюдаются шумы или скачки тока, свидетельствующие о нестабильном соединении или внутреннем дефекте. Анализ таких отклонений требует сравнения с эталонными характеристиками и оценки условий измерений.
