Как запаять радиатор кондиционера автомобиля

Радиатор автокондиционера – один из наиболее уязвимых элементов системы охлаждения, особенно в условиях агрессивной городской среды. Мелкие камни с дороги, дорожные реагенты и коррозия приводят к микротрещинам и утечкам хладагента. Пренебрежение ремонтом приводит к снижению эффективности кондиционера, перегрузке компрессора и в итоге – дорогостоящему ремонту всей системы.

Запайка радиатора – это реальная альтернатива его полной замене, если повреждения ограничены локальными участками и не затрагивают критически важные зоны, такие как коллекторы или трубки высокого давления. Для самостоятельного ремонта потребуется газовая горелка, припой с содержанием серебра, флюс, наждачная бумага с зернистостью P400–P600 и растворитель для обезжиривания поверхности.

Перед началом работ необходимо демонтировать радиатор, обеспечить доступ к поврежденному участку и тщательно очистить его от грязи и остатков масла. Температура пайки должна быть в пределах 600–750 °C, чтобы не разрушить алюминиевую структуру и обеспечить прочное сцепление припоя. Использование низкотемпературных припоев не допускается – они обеспечивают лишь временный эффект и часто трескаются под давлением.

Контроль герметичности после пайки обязателен: участок следует покрыть мыльным раствором и подать давление не менее 10 атмосфер. Появление пузырей свидетельствует о некачественном соединении. Только при полной герметичности радиатор можно устанавливать обратно в автомобиль и заправлять систему хладагентом.

Определение места утечки фреона в радиаторе автокондиционера

Альтернативный способ – использование электронного детектора утечек. Он реагирует на пары фреона, подавая звуковой или визуальный сигнал. Датчик необходимо медленно проводить вдоль поверхности радиатора, особенно в местах пайки, соединений и изгибов трубок. Оптимальное расстояние от поверхности – не более 5 мм.

Для подтверждения утечки также эффективен метод опрессовки инертным газом, например, азотом с небольшим количеством водорода. Радиатор отсоединяется от системы и наполняется смесью под давлением 10–12 бар. Затем снаружи наносится мыльный раствор: появление пузырей точно указывает на место повреждения.

Если радиатор сильно загрязнён, перед диагностикой его необходимо промыть сжатым воздухом или обезжиривающим составом. Загрязнения могут скрыть мелкие трещины и следы красителя.

Особое внимание следует уделять зонам, где радиатор контактирует с креплениями кузова и где могут возникнуть вибрационные трещины. Также стоит проверять участки возле алюминиевых пайки – именно там чаще всего происходят микротрещины из-за терморасширения.

Выбор типа припоя и флюса для пайки алюминиевых радиаторов

Для пайки алюминиевых радиаторов автокондиционеров применяются специальные сплавы с температурой плавления в пределах 450–600 °C. Оптимальный выбор – припои на основе алюминия с добавками кремния (например, AlSi12), обеспечивающие прочное соединение и устойчивость к коррозии. Оловянно-свинцовые и медные припои непригодны – они не образуют надёжной связи с алюминием.

Флюс обязателен: алюминиевая оксидная плёнка препятствует смачиванию металла при пайке. Используются флюсы активного типа, содержащие хлориды и фториды, предназначенные исключительно для пайки алюминия. Наиболее эффективны флюсы с маркировкой F-LH1, NOCOLOK и их аналоги, предназначенные для температур выше 500 °C.

Перед нанесением флюса поверхность тщательно зачищается металлической щёткой до блеска. Флюс вносится непосредственно перед пайкой и должен быть полностью удалён после остывания детали, чтобы исключить коррозионное воздействие остатков реагентов.

Для пайки радиатора газовой горелкой предпочтительно использовать жесткий припой с температурой плавления не ниже 500 °C. Это предотвращает протекание шва при последующих нагревах и вибрациях в эксплуатации. Рекомендуемая толщина слоя припоя – не более 0.3 мм.

Подготовка поврежденного участка радиатора к пайке

Перед началом пайки необходимо обеспечить полный доступ к повреждённой зоне. Снимите радиатор, отсоединив патрубки, фишки вентилятора и крепёж. Поместите радиатор на жёсткую горизонтальную поверхность для устойчивости.

Очистите участок от грязи, масла и охлаждающей жидкости с помощью ацетона или изопропилового спирта. Используйте металлическую щётку с мелкой щетиной, чтобы удалить коррозию и окислы с поверхности алюминиевых трубок или сот. Поверхность должна быть чистой до металлического блеска.

Зачистите зону пайки наждачной бумагой зернистостью P320–P600. Обработайте не только трещину, но и 5–10 мм вокруг неё, чтобы обеспечить надёжное сцепление припоя с основой.

Если на радиаторе присутствует герметик, полностью удалите его механическим способом, иначе припой не пристанет. При необходимости примените термофен для размягчения и последующего удаления старого герметика.

После зачистки обезжирьте участок повторно и не прикасайтесь к нему руками. Для лучшего прилипания припоя нанесите флюс, подходящий для пайки алюминия, например, на основе хлорида цинка или буры. Наносите тонким равномерным слоем кисточкой непосредственно перед пайкой.

Использование газовой горелки для локального нагрева алюминия

Газовая горелка позволяет точно разогреть участок алюминиевого радиатора автокондиционера до температуры пайки без перегрева окружающих элементов. Алюминий начинает плавиться при 660 °C, но для пайки достаточно нагрева до 380–420 °C, при условии использования подходящего припоя на основе цинка или алюминия.

Перед началом работ следует тщательно очистить место повреждения металлической щеткой и обезжирить ацетоном. Любые следы масла или грязи препятствуют адгезии припоя. Горелку необходимо отрегулировать на слабое, устойчивое пламя с минимальным содержанием кислорода – избыток кислорода вызывает окисление алюминия, ухудшая смачиваемость припоя.

Рекомендуется использовать форсунки с узким факелом для точечного нагрева. Расстояние от пламени до поверхности – 3–5 см. Нагрев нужно вести равномерно, непрерывно контролируя температуру с помощью пирометра или температурных маркеров.

Использование флюса строго обязательно. Для алюминия применяются специальные флюсы с температурой активации от 370 °C. Наносить флюс нужно тонким слоем непосредственно перед нагревом. После пайки остатки флюса необходимо удалить горячей водой с мягкой щеткой.

После завершения пайки необходимо охладить деталь на воздухе. Резкое охлаждение в воде может вызвать микротрещины. Проверку герметичности следует проводить только после полного остывания и очистки поверхности.

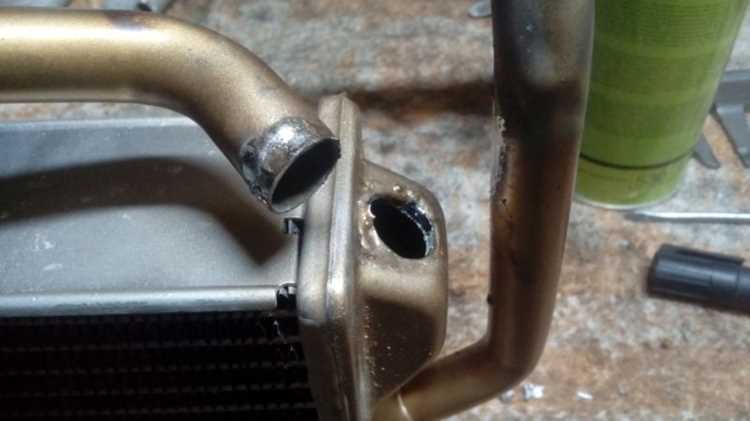

Пошаговый процесс пайки трещины или пробоины в радиаторе

1. Подготовка радиатора

   • Слейте фреон с системы с помощью вакуумного насоса или на СТО, чтобы исключить попадание хладагента в зону пайки.
   • Снимите радиатор с автомобиля, открутив крепления и отсоединив патрубки и разъёмы вентилятора.
   • Очистите область повреждения металлической щёткой и обезжирьте ацетоном или растворителем на основе спирта.

2. Определение характера повреждения

   • Осмотрите радиатор на просвет и под давлением сжатого воздуха (не более 1,5 бар) с мыльным раствором. Пузыри укажут на точку утечки.
   • При необходимости расширьте трещину надфилем или бором до формы буквы «V» для лучшего сцепления припоя.

3. Выбор припоя и флюса

   • Для алюминиевых радиаторов используйте припой на основе алюминия или цинк-алюминия с температурой плавления до 400 °C.
   • Флюс должен быть специальным для пайки алюминия – например, на основе хлористого калия и лития.

4. Процесс пайки

   • Разогрейте область повреждения газовой горелкой до 350–400 °C. Используйте термокарандаш или термодатчик для контроля температуры.
   • Нанесите флюс на место пайки и аккуратно внесите припой, не перегревая металл во избежание прожога сот.
   • Распределите припой равномерно по всей длине трещины, используя металлический шпатель или графитовый стержень.

5. Контроль герметичности

   • После охлаждения радиатора до комнатной температуры проведите повторную проверку герметичности под давлением.
   • При обнаружении пузырей – повторите пайку в нужной зоне, предварительно удалив старый флюс и остатки припоя.

6. Финишная обработка

   • Удалите остатки флюса водой с антикоррозийной присадкой, чтобы избежать окисления.
   • При необходимости нанесите термостойкую антикоррозийную краску на отремонтированный участок.
   • Установите радиатор обратно в автомобиль и произведите заправку фреоном в соответствии с заводскими нормами.

Проверка герметичности отремонтированного радиатора под давлением

После пайки необходимо убедиться в отсутствии утечек под рабочим давлением. Для этого используется метод опрессовки сжатым воздухом или азотом.

1. Заглушите все выходы радиатора, кроме одного. Подходит резиновая заглушка с хомутом или пластиковая пробка с резьбой.
2. К свободному штуцеру подключите компрессор с манометром и регулятором давления. Рабочее давление для систем R134a составляет 10–15 бар, но для теста достаточно 8–10 бар.
3. Погрузите радиатор в емкость с водой полностью или облейте мыльным раствором. Появление пузырей укажет на место утечки.
4. Держите давление не менее 10 минут. Манометр не должен показывать падения. Даже отклонение на 0,1 бар – сигнал для повторного осмотра.

Использование азота предпочтительно: он не вызывает коррозии и более стабилен по температуре. Воздух применять допустимо, но только с осушителем и при температуре выше 10 °C.

Повторную пайку проводите только после полной дегазации системы. Перед финальной сборкой продуйте радиатор азотом при давлении 2–3 бар для удаления остатков влаги и флюса.

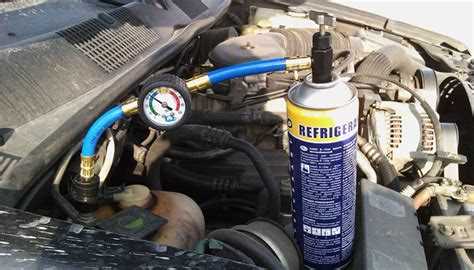

Заправка системы кондиционирования фреоном после ремонта

Перед заправкой необходимо полностью удалить остатки старого хладагента и влаги из системы. Для этого используется вакуумный насос, подключаемый к сервисным портам низкого и высокого давления. Вакуумирование проводится не менее 30 минут до достижения остаточного давления не выше 500 микрон (0,67 мбар).

После вакуумирования система должна сохранять разрежение в течение 15–20 минут. Любое изменение давления указывает на утечку, которую необходимо устранить до заправки.

Количество заправляемого фреона строго соответствует требованиям производителя автомобиля. Эта информация указана на заводской табличке в подкапотном пространстве. Например, для большинства легковых автомобилей объём составляет от 450 до 750 грамм R-134a.

Заправка осуществляется с помощью станции или манометрического коллектора и весов. При подключении баллона с фреоном сначала стравливается воздух из шланга, затем фреон вводится в систему через порт низкого давления при выключенном двигателе.

После заправки запускается двигатель, включается кондиционер и проверяется давление на манометрах. Нормальные параметры: низкое давление – 2–3 бара, высокое – 12–16 бар. Также проверяется температура воздуха на выходе из вентиляционных решёток – она должна быть в пределах 4–8 °C при внешней температуре около 25 °C.

Любые отклонения в показаниях давления или температуры свидетельствуют о проблемах: переизбытке фреона, воздухе в системе, неисправности компрессора или засорении магистралей.

Вопрос-ответ:

Можно ли запаять алюминиевый радиатор автокондиционера в гаражных условиях без аргона?

Да, это возможно, но требует аккуратности и правильного подбора расходников. Для пайки алюминиевых радиаторов без аргона обычно применяют низкотемпературный припой и флюс, предназначенные именно для алюминия. Используется газовая горелка. Поверхность тщательно очищается от окислов, а место повреждения зачищается до блеска. Однако стоит помнить, что такой способ подходит для мелких повреждений. При серьёзных трещинах или сильной деформации лучше обратиться в сервис.

Какой припой лучше использовать для пайки радиатора кондиционера автомобиля?

Для самостоятельной пайки алюминиевого радиатора чаще всего используют припой на основе цинка с примесью алюминия. Он хорошо взаимодействует с основным металлом и не требует высокой температуры. Также нужен специальный флюс для пайки алюминия — он удаляет оксидную плёнку и улучшает сцепление припоя с металлом. Такие припои продаются в виде прутков или проволоки. Если вы запаиваете медный радиатор, можно использовать оловянно-свинцовый припой с кислотным флюсом.

Чем зачистить место повреждения перед пайкой, чтобы шов держался?

Место пайки нужно тщательно зачистить до чистого металла. Обычно для этого используют мелкозернистую наждачную бумагу, надфиль или металлическую щётку. После механической зачистки поверхность обезжиривают ацетоном или спиртом. Это удалит масло, грязь и остатки старого флюса, которые могут помешать адгезии припоя. Если этого не сделать, пайка может «не взяться» или со временем треснуть.

Можно ли обойтись без демонтажа радиатора при пайке?

В некоторых случаях — да. Если повреждение расположено в доступном месте и отсутствуют сильные загрязнения, пайку можно провести прямо на автомобиле. Однако это создаёт определённые сложности: трудно обеспечить хорошую зачистку, ограничен обзор и неудобно работать горелкой. К тому же остаётся риск перегрева близлежащих деталей. Поэтому, если есть возможность, радиатор всё же лучше снять для более качественного ремонта.

После пайки радиатора кондиционер всё равно плохо работает. В чём может быть причина?

Даже если повреждение успешно запаяно, система кондиционирования может не функционировать из-за других факторов. Возможны утечки хладагента в других местах, загрязнение системы, неисправность компрессора или засор осушителя. Также стоит проверить давление в системе: при неправильной заправке кондиционер не будет охлаждать должным образом. Лучше провести диагностику с помощью манометров или обратиться к специалисту для проверки герметичности всей системы.
