Прерывания в Arduino позволяют мгновенно реагировать на внешние события, не тратя ресурсы на постоянную проверку входов в основном цикле программы. Это особенно важно в задачах, где критична скорость отклика, например при счёте импульсов с энкодера, отслеживании изменения состояния кнопки без дребезга или обработке сигнала с датчиков, работающих в реальном времени.
Типовой пример использования – подключение датчика Холла к входу с прерыванием для подсчёта оборотов колеса. Вместо опроса пина в цикле, микроконтроллер автоматически вызывает обработчик прерывания при каждом изменении уровня сигнала, фиксируя каждое событие даже при высокой частоте импульсов. Это обеспечивает точность измерений и освобождает основной поток для других задач.
Для надёжной работы обработчиков прерываний следует минимизировать их продолжительность и избегать использования функций, зависящих от таймеров или прерываний (таких как delay() или Serial.print()). Все действия, не требующие мгновенной реакции, лучше вынести в основной цикл и передавать данные через флаги или буферы.
Применение прерываний – это не универсальное решение, а инструмент, актуальный в строго определённых ситуациях. Его использование оправдано, когда важна реакция на событие с минимальной задержкой, при этом необходимо понимать ограничения железа и грамотно организовывать структуру кода во избежание конфликтов и потери данных.

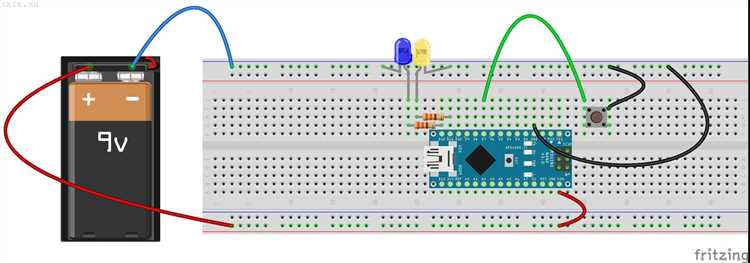

Как работают внешние прерывания и в каких случаях они нужны
Внешние прерывания в Arduino активируются при изменении состояния сигнала на определённых пинах, обычно цифровых входах с номерами 2 и 3 на платах типа Uno. Они позволяют моментально реагировать на внешние события без постоянного опроса состояния входа в основном цикле программы.
Прерывание инициируется аппаратно, как только на выбранном пине происходит заданное изменение: низкий уровень (LOW), фронт (RISING), спад (FALLING) или любое изменение (CHANGE). Поведение задаётся функцией attachInterrupt(), в которую передаётся номер прерывания, имя функции-обработчика и тип события. Например: attachInterrupt(digitalPinToInterrupt(2), handlePulse, RISING);.
Применение внешних прерываний оправдано в ситуациях, когда критично точно фиксировать момент события. Это актуально для считывания данных с энкодеров, обработки сигналов от датчиков Холла, измерения частоты импульсов от тахометра, отслеживания нажатия аппаратной кнопки с требованием минимальной задержки или приёмов ИК-сигналов с пульта ДУ.
Использование прерываний снижает нагрузку на процессор, поскольку нет необходимости в постоянном опросе входов в цикле loop(). Вместо этого контроллер может выполнять другие задачи и прерываться только в нужный момент, когда действительно происходит значимое событие.
При написании обработчиков важно учитывать ограничения: функции прерываний должны быть максимально короткими, без задержек и сложной логики. Не допускается использование delay(), сериализации Serial.print() и функций, требующих многотактной работы. Для передачи данных из обработчика во внешний контекст рекомендуется использовать флаги или переменные типа volatile.
Внешние прерывания особенно полезны в проектах, где необходима высокая точность измерений, быстрая реакция на события или работа с устройствами, генерирующими импульсы нестабильной длительности и частоты.
Применение прерываний для отслеживания кнопок без задержек
При опросе кнопок в основном цикле с использованием функции digitalRead() возникают проблемы с задержками и потерей нажатий, особенно если цикл содержит блокирующие вызовы, такие как delay(). Прерывания позволяют реагировать на нажатия моментально, вне зависимости от остального кода.
Для реализации отслеживания кнопки через прерывание используется функция attachInterrupt(), которая регистрирует обработчик, вызываемый при изменении состояния на конкретном входе. Например, для пина 2 можно задать:
attachInterrupt(digitalPinToInterrupt(2), onButtonPress, FALLING);
В этом примере обработчик onButtonPress будет вызываться при переходе сигнала с высокого уровня на низкий, что соответствует нажатию кнопки с подтяжкой к питанию. Такой способ исключает необходимость постоянной проверки состояния кнопки в loop().
Обработчик прерывания должен быть как можно короче и не содержать задержек. Не допускается использование delay() или операций с Serial, поскольку прерывания блокируют основной код. Вместо этого следует выставлять флаг:
volatile bool buttonPressed = false;
void onButtonPress() { buttonPressed = true; }
В основном цикле флаг проверяется и сбрасывается:
if (buttonPressed) { buttonPressed = false; /* обрабатываем нажатие */ }
Такой подход позволяет обрабатывать нажатия мгновенно и без пропусков, даже при наличии долгих операций в основном цикле. Прерывания особенно полезны в проектах, где требуется быстрая реакция на ввод – например, при управлении шаговыми моторами, запуске таймеров или смене состояний меню.

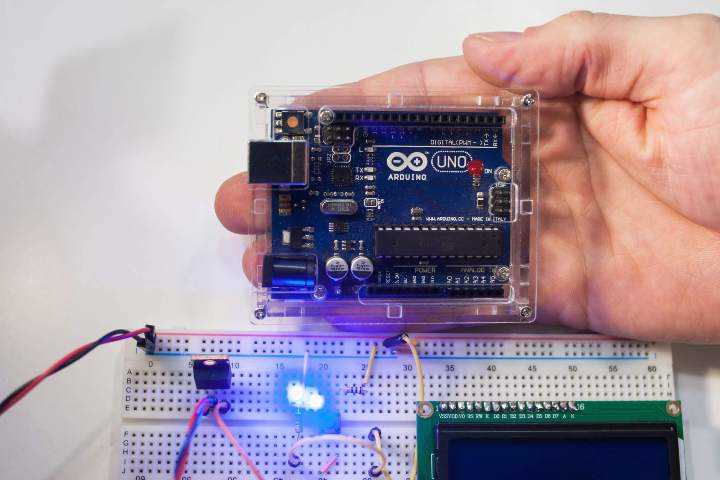

Использование таймеров с прерываниями для точного измерения времени
Таймеры Arduino позволяют запускать прерывания по истечении заданного интервала времени, что обеспечивает высокоточное измерение и отслеживание событий без использования функции delay(). Это особенно важно при реализации многозадачности или управлении процессами с фиксированной частотой, например, для генерации ШИМ-сигналов, измерения интервалов между импульсами или опроса датчиков с заданной периодичностью.
На платах Arduino Uno, Nano и других с микроконтроллером ATmega328P доступны три таймера: Timer0 (8-битный), Timer1 (16-битный) и Timer2 (8-битный). Для высокоточной работы рекомендуется использовать Timer1, так как он обладает большей разрядностью и может обеспечивать более длительные интервалы без переполнения.
Прерывания по переполнению или по совпадению таймера позволяют выполнять функцию обратного вызова (ISR) точно в заданный момент. Например, чтобы вызывать обработчик каждые 100 микросекунд, Timer1 можно настроить в режиме CTC (Clear Timer on Compare Match) с подходящим предделителем и значением регистра сравнения OCR1A.
Пример применения – реализация метронома с точной частотой 120 ударов в минуту. Вместо постоянного отслеживания времени в основном цикле достаточно настроить Timer1 на прерывание каждые 500 мс и в обработчике включать и выключать пьезоизлучатель.
Использование таймеров с прерываниями освобождает основной цикл от постоянного контроля времени и снижает нагрузку на процессор, повышая точность и стабильность работы устройства.
Как реагировать на изменение состояния датчиков с помощью прерываний
При использовании цифровых датчиков, таких как герконы, PIR-сенсоры или датчики касания, критично важно своевременно фиксировать момент изменения их состояния. В опросном цикле (polling) велика вероятность пропуска быстротечных событий. Прерывания позволяют немедленно реагировать на такие изменения, освобождая основной цикл от постоянной проверки входов.
Для подключения датчика через прерывание следует использовать пины, поддерживающие внешние прерывания – на Arduino Uno это пины 2 и 3. Настройка выполняется с помощью функции attachInterrupt(), в которой указывается номер прерывания (не номер пина), адрес функции-обработчика и тип события: RISING, FALLING, CHANGE или LOW.
Например, для мгновенного реагирования на срабатывание ИК-датчика движения:
volatile bool motionDetected = false;
void setup() {
pinMode(2, INPUT);
attachInterrupt(digitalPinToInterrupt(2), onMotionDetected, RISING);
}
void loop() {
if (motionDetected) {
motionDetected = false;
// обработка события движения
}
}
void onMotionDetected() {
motionDetected = true;
}
Важно помнить, что внутри обработчика прерывания нельзя использовать функции, требующие много времени или зависящие от прерываний (например, delay(), Serial.print()). Вместо этого лучше установить флаг, как показано выше, и выполнить обработку в основном цикле.
Прерывания особенно полезны при необходимости отслеживать события с высокой частотой или при работе нескольких устройств параллельно. Это снижает нагрузку на микроконтроллер и повышает устойчивость системы к пропуску важных изменений на входах.

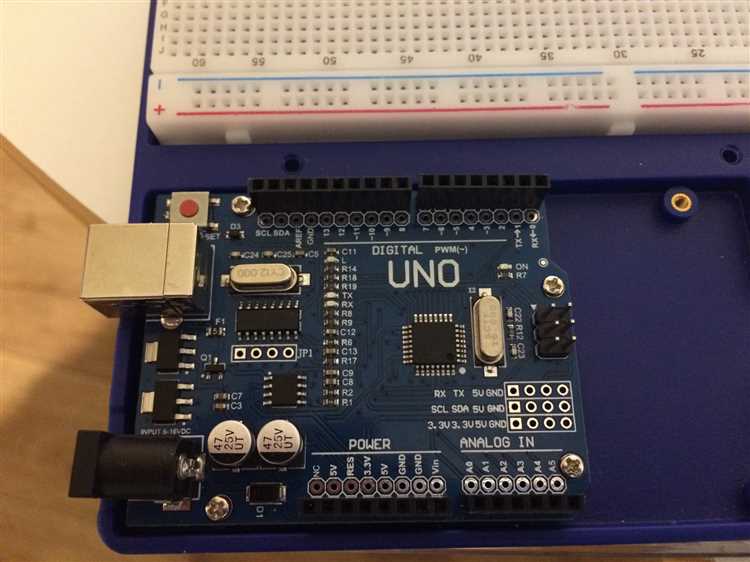

Когда прерывания предпочтительнее опроса в основном цикле
Опрос в основном цикле (polling) предполагает постоянную проверку состояния входов, что может быть приемлемо при низкой частоте событий и отсутствии жёстких временных ограничений. Однако в ряде ситуаций опрос оказывается неэффективным или вовсе непригодным. Прерывания обеспечивают мгновенную реакцию на внешние или внутренние события, освобождая процессор от постоянного слежения за входами.
- Высокая частота событий: если сигнал от устройства поступает с частотой выше нескольких сотен герц, цикл опроса может не успевать за изменениями. Прерывания позволяют фиксировать каждый фронт сигнала без пропусков.
- Жёсткие требования к времени реакции: при работе с энкодерами, импульсными датчиками и цифровыми интерфейсами, где задержка реакции более 10–50 мкс недопустима, прерывания гарантируют минимальную задержку отклика.
- Асинхронность событий: если события происходят в непредсказуемое время (например, нажатие кнопки пользователем), прерывания позволяют обработать их моментально, не дожидаясь подхода в основном цикле.
- Нагрузка на основной цикл: если в основном цикле выполняются ресурсоёмкие задачи (например, работа с дисплеем, вычисления, обмен по UART), опрос становится ненадёжным. Прерывания продолжают работать независимо от длительности этих задач.
Например, при счёте количества импульсов от расходомера с частотой 2 кГц и одновременной обработке данных с температурных датчиков, опрос приведёт к пропуску части импульсов. Прерывание на каждом фронте позволяет точно фиксировать каждое событие, независимо от текущей загрузки процессора.
Также важно учитывать, что прерывания дают возможность организовать приоритет обработки: критически важные события можно обрабатывать сразу, а менее значимые – в основном цикле. Это особенно актуально при работе с несколькими источниками событий.
В проектах, где требуется высокая точность измерений, синхронизация сигналов или надёжная реакция на быстрые входы, применение прерываний является единственным надёжным вариантом. В таких случаях опрос не обеспечивает требуемой стабильности и надёжности работы устройства.
Ошибки при использовании прерываний и как их избежать на практике
Прерывания в Arduino требуют аккуратности в реализации. Основные ошибки связаны с длительностью обработки, некорректным доступом к переменным и неправильной конфигурацией.
- Длительная обработка в обработчике прерывания
Прерывание должно выполняться максимально быстро. Задержки, циклы или вызовы функций с высокой задержкой приводят к пропуску следующих событий и нестабильности системы. В обработчике стоит лишь установить флаг или считать данные, обработку проводить в основном цикле. - Использование небезопасных операций и функций
В обработчиках запрещено использовать функции, которые не являются атомарными, например,Serial.print()илиdelay(). Они могут вызвать блокировку или неожиданное поведение. - Неправильная работа с глобальными переменными
При чтении и записи переменных, используемых и в основном цикле, и в прерывании, необходимо использовать ключевое словоvolatileи атомарные операции (например, временно отключать прерывания при доступе к многобайтовым данным). - Игнорирование возможных дребезгов контактов
Если прерывание связано с кнопками или механическими датчиками, отсутствие фильтрации дребезга вызывает множественные срабатывания. Используйте аппаратные фильтры или программные методы подавления дребезга. - Неправильная настройка типа срабатывания прерывания
Необходимо правильно выбирать режим срабатывания: по фронту, по спаду, по изменению или по уровню. Неподходящий режим может привести к пропуску событий или ложным срабатываниям. - Забытые функции
attachInterruptиdetachInterrupt
В случаях, когда прерывания не нужны постоянно, их нужно отключать с помощьюdetachInterrupt, чтобы избежать конфликтов и сбоев.
Для устойчивой работы:
- Обрабатывайте прерывания кратко, устанавливая флаги для дальнейшей работы в основном цикле.
- Объявляйте общие переменные с ключевым словом
volatile. - Используйте
noInterrupts()иinterrupts()при работе с многобайтовыми данными. - Тестируйте прерывания с реальными нагрузками, учитывая дребезг и возможные помехи.
- Чётко документируйте логику работы прерываний для удобства поддержки и устранения ошибок.
Вопрос-ответ:
Для каких задач в Arduino использование прерываний предпочтительнее опроса состояния в основном цикле?
Прерывания целесообразно применять, когда требуется оперативно реагировать на внешние события без задержек. Например, для обработки сигналов от кнопок, энкодеров или датчиков, где промах с несколькими миллисекундами может привести к пропуску события или ошибке. В отличие от опроса в основном цикле, который периодически проверяет состояние, прерывания срабатывают мгновенно при изменении сигнала, что позволяет освободить основной цикл для других задач и избежать постоянного ожидания.
Какие ошибки чаще всего возникают при работе с прерываниями в Arduino и как их избежать?
Типичные ошибки связаны с длительной обработкой внутри функции прерывания, использованием неподходящих функций, незащищённым доступом к общим переменным и неправильной настройкой источников прерываний. В функции обработчика нельзя использовать блокирующий код или операции с длительной задержкой, так как это замедляет выполнение всей системы. Также стоит использовать ключевое слово volatile для переменных, к которым обращаются как из основного кода, так и из прерывания, чтобы избежать некорректных данных. Рекомендуется минимизировать объём кода в обработчике и по возможности просто установить флаг, который основной цикл будет проверять и обрабатывать.
Можно ли использовать прерывания для считывания состояния нескольких кнопок одновременно?
Технически можно настроить прерывания на разные входы для нескольких кнопок, но важно учитывать ограничение на количество доступных внешних прерываний у конкретной модели Arduino. На платах типа Arduino Uno обычно доступны 2 внешних прерывания, на Mega — больше. Если кнопок больше, разумнее использовать мультиплексирование или специальные аппаратные решения. Кроме того, для нескольких кнопок часто применяют прерывания по таймеру с опросом состояний, чтобы избежать ограничений аппаратных линий.
Как прерывания влияют на стабильность и производительность программы в Arduino?
Прерывания позволяют реагировать на события без постоянного опроса, что снижает нагрузку на основной цикл и улучшает отзывчивость. Однако если обработчики слишком длинные или вызываются слишком часто, это может привести к задержкам в выполнении основного кода и даже к пропуску других прерываний. Правильное использование прерываний требует балансировки: обработчики должны быть максимально короткими и быстро завершаться. Также стоит помнить о приоритетах прерываний и их взаимодействии с другими компонентами системы для поддержания стабильной работы.
