Количество электродвигателей в составе электропривода напрямую зависит от типа оборудования, выполняемой функции и требований к точности регулирования. В простейших схемах, таких как односкоростной привод вентилятора или насоса, используется один электродвигатель, непосредственно связанный с рабочим органом.
В более сложных системах, таких как промышленные станки с ЧПУ, конвейеры с распределённым приводом или роботизированные комплексы, количество двигателей может достигать десятков. Например, в типовом портальном роботе каждый приводной элемент по осям X, Y и Z оснащён собственным электродвигателем. Если дополнительно предусмотрены вращательные или захватные механизмы, число приводов увеличивается соответственно.
При проектировании многомоторных систем важно учитывать синхронизацию приводов. Для этого применяются серводвигатели с цифровым управлением, обеспечивающие согласованную работу нескольких осей. В системах с распределённым управлением используется модульная архитектура, где каждый электродвигатель подключён к своей интеллектуальной системе управления, работающей в общей сети.
Выбор количества электродвигателей также определяется необходимым диапазоном скоростей и моментом нагрузки. Если требуется плавное регулирование на большом диапазоне или управление несколькими степенями свободы, предпочтение отдаётся многомоторной компоновке. Это особенно актуально для гибких автоматизированных линий и систем с адаптивным управлением.

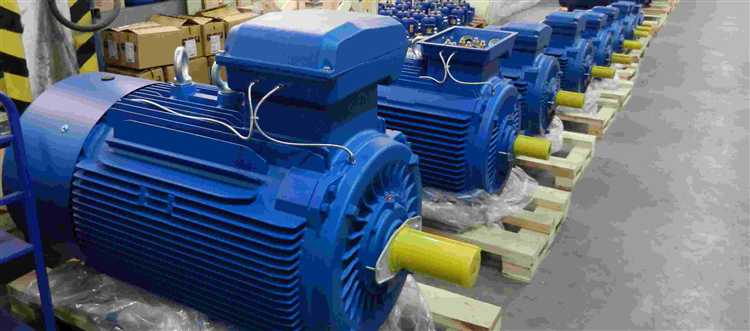

От чего зависит количество электродвигателей в электроприводе
Количество электродвигателей в составе электропривода определяется функциональной задачей установки, требованиями к точности, мощности и распределению нагрузки. В простейших системах, таких как ленточные конвейеры или вентиляционные установки, используется один электродвигатель, работающий в связке с редуктором или преобразователем частоты.
В технологических комплексах с несколькими независимыми осями или приводами, например в металлообрабатывающих станках с ЧПУ, может применяться от трёх до десятков электродвигателей. Каждый из них отвечает за движение по конкретной оси или выполнение специализированной функции, включая подачу, вращение, перемещение и фиксацию заготовки.
Для подъёмно-транспортных систем (например, кранов, лифтов, автоматических складов) используется несколько приводов: один для вертикального перемещения, один или несколько – для горизонтального движения, а также отдельный – для вспомогательных операций. При этом каждый двигатель имеет индивидуальные параметры по крутящему моменту, числу оборотов и системе управления.
В робототехнике количество электродвигателей напрямую связано с числом степеней свободы манипулятора. Один двигатель – одна степень свободы. Для промышленных роботов среднего уровня типично наличие 6–7 двигателей, включая исполнительные и сервоприводы обратной связи.
Важную роль играет тип применяемой координации – централизованная или децентрализованная. В централизованных системах используется меньше двигателей с более сложным распределением усилий, тогда как децентрализация предполагает наличие отдельных двигателей для каждой задачи, увеличивая общее их количество.
Для оптимального выбора конфигурации следует анализировать динамические характеристики механизма, степень автоматизации, требуемую точность позиционирования, а также возможности системы управления по синхронизации работы нескольких приводов.

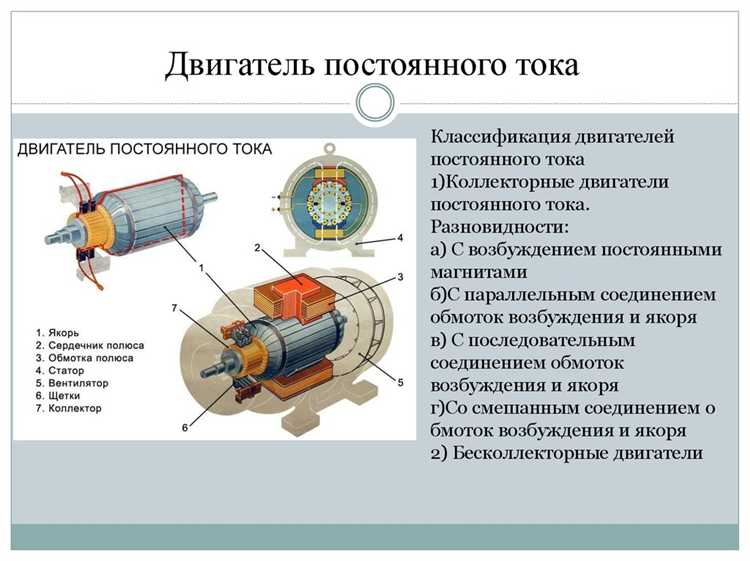

Роль каждого электродвигателя в многомоторной системе
В многомоторной системе каждый электродвигатель выполняет строго определённую функцию, синхронизированную с остальными компонентами. Например, в металлообрабатывающем станке один двигатель отвечает за вращение шпинделя, второй – за подачу инструмента, третий – за перемещение заготовки. Их независимая работа обеспечивает высокую точность и адаптивность при изменении параметров обработки.
В электроприводах конвейерных линий первый двигатель может задавать основной темп движения, в то время как дополнительные двигатели регулируют скорость отдельных участков или компенсируют нагрузки. Такое распределение снижает износ и повышает надёжность всей системы.
В транспортных системах (например, в электропоездах) каждый тяговый двигатель закреплён за своей осью. Это позволяет точно управлять тягой и торможением на поворотах и уклонах, исключая пробуксовку и снижая потребление энергии.
Для синхронной работы двигателей применяются частотные преобразователи с функцией мастер-слейв или распределённые системы управления, где один двигатель задаёт эталонные параметры, а остальные адаптируются в реальном времени. Подбор таких конфигураций требует расчёта по нагрузке, инерционным характеристикам и режимам пуска.
При проектировании важно обеспечить точное согласование характеристик всех двигателей: мощность, момент, диапазон скоростей. Несоответствие приводит к перегрузке отдельных узлов, неравномерному износу и сбоям в работе автоматики.
Примеры электроприводов с одним и несколькими двигателями
Одномоторные электроприводы применяются там, где требуется передача крутящего момента на один исполнительный механизм. Типичный пример – подъемный механизм в бытовом лифте. Один асинхронный двигатель с короткозамкнутым ротором обеспечивает тяговое усилие на лебедку через редуктор. Мощность двигателя подбирается в зависимости от массы кабины и необходимой скорости перемещения.
Другой пример – привод конвейерной ленты малой длины, где один двигатель напрямую соединяется с валом. В этом случае исключается необходимость в сложной синхронизации, а управление ограничивается регулировкой скорости вращения.
В многомоторных системах каждый двигатель выполняет отдельную функцию, требующую точного взаимодействия. Например, в промышленном станке с ЧПУ используются отдельные двигатели для подачи, перемещения по каждой оси и вращения шпинделя. Координация работы обеспечивается системой цифрового управления, синхронизирующей движение с точностью до миллиметра.
На железнодорожных локомотивах с электротягой каждый мотор приводит в движение отдельную колесную пару. При этом используются тяговые двигатели постоянного или переменного тока, работающие параллельно. Такая схема повышает устойчивость к отказам и обеспечивает равномерную нагрузку на тележки.
В автоматизированных складах для привода тележек и захватных механизмов часто применяется многомоторная компоновка. Один двигатель отвечает за перемещение по рельсам, другой – за вертикальное позиционирование груза, третий – за активацию захвата. Управление распределяется между отдельными контроллерами, связанными по промышленной сети.
Почему в некоторых приводах устанавливают два и более мотора
Применение нескольких электродвигателей в одном электроприводе обусловлено рядом технических и эксплуатационных требований, которые невозможно реализовать с помощью одного мотора. Такие решения чаще всего применяются в промышленности, транспорте и сложных автоматизированных системах.
- Повышение мощности: При необходимости передачи высокой мощности удобнее и технологически выгоднее использовать несколько менее мощных двигателей вместо одного крупного. Это упрощает конструкцию, снижает стоимость и повышает надёжность.
- Распределение нагрузки: В многомоторных системах можно равномерно распределить нагрузку между двигателями, минимизируя износ и продлевая срок службы оборудования. Такой подход актуален, например, в ленточных транспортёрах и портальных кранах.
- Независимое управление секциями: В приводах, где необходимо движение отдельных секций с разной скоростью или направлением, каждый двигатель управляет своим участком. Это используется, например, в системах автоматической сортировки или на металлообрабатывающих станках с подвижными платформами.
- Резервирование: В критически важных объектах (лифты, насосные станции, военная техника) устанавливаются дублирующие двигатели, которые автоматически включаются при отказе основного. Это обеспечивает бесперебойную работу.
- Геометрические ограничения: Когда установка одного габаритного двигателя невозможна из-за ограниченного пространства, используют два или более компактных мотора, размещённых в разных зонах конструкции.
При проектировании многомоторных приводов важно обеспечить синхронизацию работы двигателей, особенно в тех случаях, когда они воздействуют на один и тот же исполнительный механизм. Для этого применяют электронные системы согласования, инкрементные энкодеры и обратную связь по моменту или скорости.

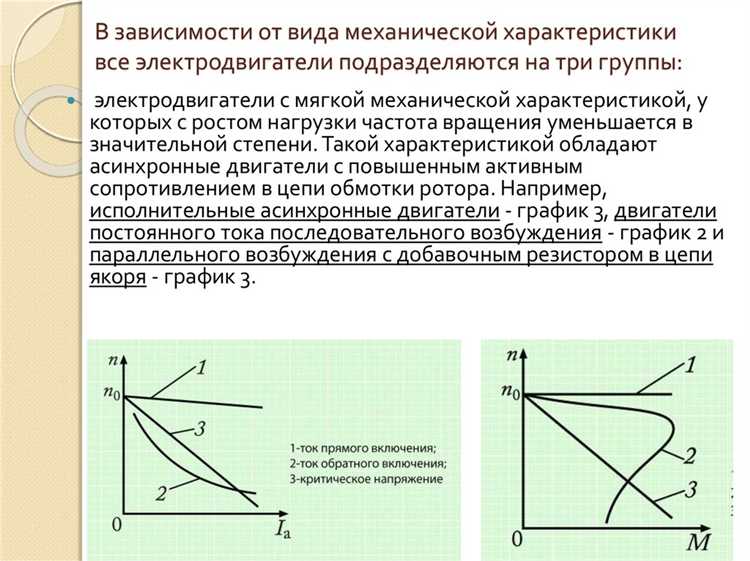

Особенности работы синхронных и асинхронных двигателей в составе одного привода
Совместная работа синхронного и асинхронного двигателей в одном электроприводе применяется в системах с переменной нагрузкой или повышенными требованиями к диапазону регулирования скорости. Каждый тип двигателя вносит определённые характеристики в общее поведение привода.
Асинхронные двигатели с короткозамкнутым ротором обеспечивают устойчивый пуск и динамическое реагирование при изменении нагрузки. Благодаря отсутствию возбуждения от внешнего источника они проще в управлении на начальных этапах работы, особенно при частотном регулировании. Однако при снижении частоты питающего напряжения падает момент, что ограничивает стабильность работы на низких оборотах.
Синхронные двигатели, наоборот, сохраняют постоянную скорость вращения при любых нагрузках, что критично для прецизионных механизмов. При использовании возбуждения от постоянных магнитов или внешнего источника обеспечивается высокий крутящий момент при низкой частоте вращения. Это делает их эффективными на этапе удержания и при работе на постоянной скорости.
В комбинированных приводах асинхронный двигатель может использоваться для ускорения, а синхронный – для удержания скорости и стабилизации режима. Такой подход применяется, например, в металлообрабатывающих станках и текстильном оборудовании. При этом требуется согласование управляющих сигналов и точная настройка фазового соотношения токов, особенно в системах с векторным управлением.
Для синхронизации работы используются инверторы с отдельными каналами управления, обеспечивающими независимое регулирование каждого двигателя. Это позволяет адаптировать привод под конкретную нагрузку и снизить энергопотребление за счёт оптимального распределения мощности между двигателями.
При проектировании систем с разнородными двигателями необходимо учитывать различие в характеристиках пускового тока, моментной инерции и тепловой устойчивости. Ошибки в расчётах могут привести к рассинхронизации работы, перегрузке одного из двигателей или снижению общего КПД привода.

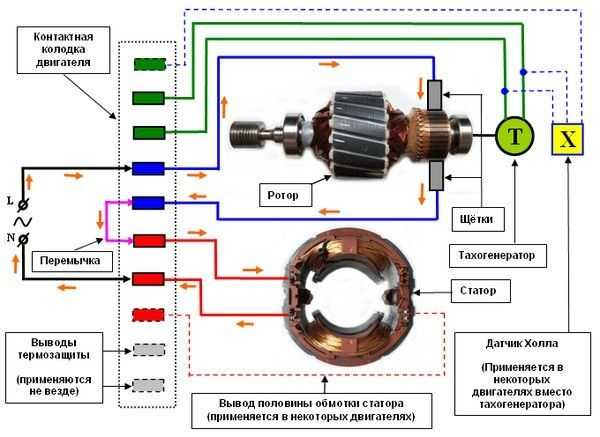

Как определить количество электродвигателей по технической документации
Для точного определения числа электродвигателей в электроприводе необходимо внимательно изучить комплект технической документации. Основные документы и разделы, где содержатся данные по количеству и характеристикам электродвигателей:
- Схемы электрические принципиальные (СЭП) – содержат условные обозначения всех электродвигателей с указанием номинальных параметров и подключения.
- Спецификации оборудования – перечень всех компонентов, в том числе электродвигателей, с их маркировками, типами и количеством.
- Технические условия (ТУ) или паспорт оборудования – документ с описанием основных параметров каждого электродвигателя, включая мощность, напряжение, число фаз и тип исполнения.
- Схемы кинематические и монтажные чертежи – помогают определить число электродвигателей по расположению и соединениям с механическими узлами.
Рекомендации по анализу документации:
- Найдите в схемах все условные обозначения электродвигателей (обычно обозначаются буквами типа «M» с порядковым номером).
- Сопоставьте обозначения с перечнем в спецификации для подтверждения количества и характеристик.
- Проверьте типы приводимых электродвигателей: асинхронные, синхронные или другие, так как в некоторых случаях могут использоваться комбинации.
- Изучите монтажные чертежи для проверки соответствия реального числа электродвигателей проектной документации.
- Обратите внимание на наличие резервных и вспомогательных двигателей, которые могут быть учтены отдельно.
Четкое понимание структуры технической документации позволяет определить количество электродвигателей без ошибок и недоразумений, что важно для эксплуатации, ремонта и модернизации электропривода.
Распространённые ошибки при подсчёте количества двигателей в приводе
Ошибка №1 – учет только основных двигателей без анализа вспомогательных. В электроприводах нередко присутствуют дополнительные моторы для управления механизмами подачи, позиционирования или охлаждения. Игнорирование таких двигателей приводит к заниженной оценке общего количества.
Ошибка №2 – смешение количества двигателей с числом исполнительных звеньев. В некоторых системах один двигатель через редукторы и муфты приводит в движение несколько исполнительных элементов, что создает ложное впечатление множественности моторов.
Ошибка №3 – неправильное определение типа двигателя. В многомоторных приводах могут использоваться как синхронные, так и асинхронные машины, а также серводвигатели. Упрощённый подсчёт без разграничения по типу ведёт к недооценке сложности системы и количественных характеристик.
Ошибка №4 – отсутствие проверки технической документации на изменения после модернизации. Часто проектные данные устаревшие, а реально установленное оборудование отличается по количеству двигателей из-за доработок или замены компонентов.
Ошибка №5 – неправильное понимание схемы подключения. В системах с параллельным или последовательным соединением двигателей некоторые из них могут быть временно отключены или резервированы, что требует точной идентификации активных единиц.
Для точного подсчёта необходимо сверять данные с электрическими схемами, спецификациями и паспортами оборудования. Важно учитывать все функциональные группы моторов и фиксировать их статус – рабочий, резервный или вспомогательный. Проверка реального состояния должна дополнять анализ проектной документации.
Сколько двигателей используется в типовых промышленных электроприводах
В типичных промышленных электроприводах чаще всего применяется один электродвигатель на каждый приводной узел. Исключения составляют системы с распределённой нагрузкой или сложными технологическими процессами, где используются два и более двигателя для повышения надёжности и управляемости.
Однодвигательные приводы доминируют в механизмах с простой кинематикой: конвейерах, насосах, вентиляторах и компрессорах. Количество двигателей соответствует числу независимых приводных валов.
Двух- и многомоторные электроприводы применяются в установках с высоким уровнем динамического контроля или большим моментом нагрузки, например, в крановых системах, прессах, дробилках. Здесь каждый двигатель отвечает за отдельный участок или функцию.
В специализированных промышленных агрегатах число двигателей варьируется в зависимости от конструкции и требований к параллельной работе. При этом важно учитывать взаимодействие двигателей через систему управления и нагрузку на механическую часть.
Рекомендовано при проектировании определять количество двигателей исходя из технологической схемы, необходимого крутящего момента и возможностей системы управления. Это позволяет оптимизировать затраты на оборудование и повысить эффективность работы привода.
Вопрос-ответ:
Почему в некоторых промышленных электроприводах устанавливают более одного электродвигателя?
Количество двигателей зависит от конструкции привода и требований к нагрузке. В некоторых системах для повышения мощности или обеспечения резервирования применяют несколько электродвигателей. Также несколько двигателей могут использоваться для раздельного управления различными участками механизма или для реализации сложных кинематических схем.
Как определить количество электродвигателей в электроприводе по технической документации?
В технической документации следует искать разделы, описывающие состав приводной системы, включая перечень оборудования и электрических компонентов. В спецификациях обычно указывают тип и количество двигателей, их мощность и назначение. Часто это обозначается в схемах электропривода или в перечне технических характеристик узлов.
Какие типы электродвигателей чаще всего используются в многомоторных приводах и почему?
В многомоторных приводах обычно применяют асинхронные двигатели благодаря их простоте, надежности и экономичности. Иногда используются синхронные двигатели для задач, требующих точного поддержания скорости. Выбор зависит от технологических требований и особенностей нагрузки.
Как влияет увеличение числа электродвигателей на надежность и обслуживание привода?
Использование нескольких двигателей может повысить общую надежность за счет дублирования, поскольку при выходе из строя одного двигателя привод может продолжать работать частично. Однако одновременно увеличивается сложность обслуживания, требуется больше времени на диагностику и профилактику каждого двигателя.
Можно ли использовать один мощный электродвигатель вместо нескольких меньших в приводе?
В ряде случаев возможно заменить несколько двигателей одним мощным, что упростит конструкцию и сократит количество компонентов. Однако это может снизить гибкость управления и увеличить риски полной остановки при неисправности. Также крупные двигатели могут требовать более сложных систем охлаждения и защиты.
Почему в одних электроприводах используется только один электродвигатель, а в других — несколько?
Количество электродвигателей в приводе зависит от задачи, которую он должен выполнять. В простых механизмах, например, в конвейере или вентиляторе, часто достаточно одного двигателя, который обеспечивает нужное вращение. Если же привод управляет сложной системой с несколькими движущимися частями, то для каждой из них может потребоваться отдельный двигатель. Также многомоторные системы применяются для повышения надежности — при выходе из строя одного двигателя остальные продолжают работать. Кроме того, несколько двигателей позволяют распределить нагрузку и повысить точность управления.
Как определить точное количество электродвигателей в конкретном электроприводе по технической документации?
Для точного определения количества двигателей следует внимательно изучить схему электрического и механического соединения оборудования, а также спецификации и перечни элементов в техническом паспорте или проектной документации. Обычно в разделе, описывающем состав привода, указывается количество и тип используемых двигателей. В электрических схемах приводов каждое электродвигательное устройство отображается как отдельный элемент. Если в документации есть описание работы привода, оно также может содержать информацию о распределении функций между двигателями. Важно обратить внимание на обозначения и маркировку, чтобы не пропустить дополнительные или вспомогательные двигатели, которые могут использоваться для подачи или синхронизации движения.
