Лампы 6н24п и 6н23п, несмотря на внешнее сходство, имеют принципиальные различия в электрических параметрах и конструктивных особенностях. Оба типа применяются в усилительных каскадах различного назначения, однако их выбор определяется конкретными требованиями к частотным характеристикам, режимам работы и ресурсу.
6н23п – двухтриод с близкими к ECC88 параметрами. Он рассчитан на анодное напряжение до 130 В, обладает малым микрофонным эффектом и пригоден для прецизионных каскадов с высоким входным сопротивлением. Типовая крутизна характеристики составляет 12,5 мА/В, а ток анода на каждом триоде – до 15 мА. Внутреннее сопротивление находится в пределах 2,5–3 кОм.
В отличие от неё, 6н24п – специализированная лампа с повышенной линейностью и широкой полосой пропускания. Она предназначена для ВЧ-усилителей и преобразователей частоты. Номинальное анодное напряжение до 250 В, крутизна до 15 мА/В, допустимый ток анода – до 25 мА. Внутреннее сопротивление ниже, около 1,5 кОм, что делает её более подходящей для согласования с низкоомными нагрузками.
Конструктивно 6н24п имеет увеличенный катод и более прочную механическую фиксацию электродной системы, что улучшает её устойчивость к вибрациям и повышает стабильность параметров при длительной работе. У 6н23п конструкция легче, катод меньшего размера, что делает её менее стойкой к перегрузкам, но более подходящей для маломощных схем с высокими требованиями к симметрии каналов.
Для замены 6н23п лампой 6н24п без коррекции схемы могут потребоваться корректировки напряжений смещения и согласующих резисторов. Обратная замена также не всегда возможна из-за различий в допустимом напряжении и токе. При подборе стоит учитывать как режимы работы, так и номинальные нагрузки на выходе каскада.
Сравнение габаритов и конструктивного исполнения колбы
Форма колбы у 6н23п ближе к цилиндрической с плавным переходом к верхней части, тогда как у 6н24п более выражено заужение к верху, что связано с размещением внутренних элементов. У обеих ламп используется стекло одинакового типа, устойчивое к температурным перепадам, но у 6н24п колба часто имеет увеличенную толщину стенки, что повышает механическую прочность при вибрациях и транспортировке.
Уплотнение колбы к цоколю у 6н24п выполнено более массивно, с дополнительным обжатием, что снижает вероятность микроподсоса воздуха со временем. Это особенно актуально для применения в ответственных узлах, где стабильность параметров критична. Внутреннее оформление также различается: в 6н24п используются более длинные анодные пластины, требующие увеличенного внутреннего объёма колбы.
Различия в электрических характеристиках: анодное напряжение и ток
Лампы 6н24п и 6н23п существенно отличаются по режимам анодного питания, что влияет на их допустимые области применения в каскадах усиления и фазоинверсии.
Максимально допустимое анодное напряжение у 6н23п составляет 300 В. У лампы 6н24п этот параметр ниже – не более 250 В. Это ограничение требует более осторожного подхода при проектировании усилителей, особенно в каскадах с высоким напряжением питания.
По анодному току также наблюдается различие. Для 6н23п допустимый ток достигает 15 мА на каждый триод, что позволяет использовать её в режимах с высокой нагрузкой. У 6н24п предельный ток ограничен 10 мА, и при превышении этого значения существенно сокращается срок службы лампы.
На практике:
- 6н23п предпочтительна в схемах, где требуется большая линейность на высоком анодном напряжении;
- 6н24п лучше применять в условиях ограниченного питания, например, в портативной аппаратуре с анодным напряжением до 200–220 В;
- При замене одной лампы на другую необходимо пересчитать режимы смещения и сопротивления анодной нагрузки, чтобы не выйти за пределы допустимых токов и напряжений.
Различия в допустимом напряжении и токе также определяют разные уровни рассеиваемой мощности: 6н23п допускает большее тепловое выделение, тогда как 6н24п требует более мягких условий эксплуатации.
Сравнение коэффициента усиления и внутренних сопротивлений
Лампа 6Н23П имеет коэффициент усиления около 33, что делает её подходящей для работы в каскадах с высоким коэффициентом усиления при сохранении устойчивости параметров. Внутреннее сопротивление составляет порядка 4,7 кОм, что позволяет использовать её в схемах с нагрузкой по аноду без выраженных искажений.
У 6Н24П коэффициент усиления ниже и в среднем составляет 25–28, что обусловлено иной конструкцией системы электродов и более высоким током при тех же напряжениях. Внутреннее сопротивление также отличается и достигает 6,5–7 кОм, что требует более точного согласования с нагрузкой в каскаде.
Если требуется лампа с предсказуемым усилением и стабильными характеристиками при работе в широкой полосе частот, предпочтение стоит отдать 6Н23П. 6Н24П может применяться в схемах, где допустим меньший коэффициент усиления, но важна высокая нагрузочная способность за счёт больших токов.

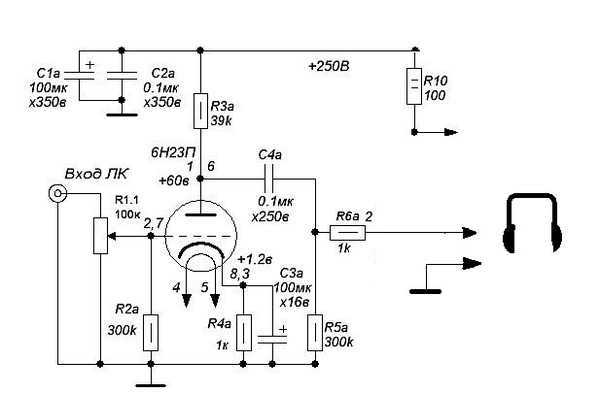

Типовая схема включения 6н24п и 6н23п в предварительном каскаде
При использовании ламп 6н24п и 6н23п в качестве усилителей напряжения на входных каскадах предусилителей или ламповых трактов важно учитывать различия в их параметрах при расчёте элементов схемы. Обе лампы – двойные триоды, но с различной внутренней структурой и электрическими характеристиками, что сказывается на режиме работы.
Для лампы 6н23п рекомендуется анодный резистор в пределах 22–33 кОм, с напряжением на аноде порядка 90–110 В и током покоя около 8–10 мА. Смещение по сетке задаётся резистором катода в районе 150–180 Ом. Такая схема позволяет получить стабильный рабочий режим с хорошей линейностью и умеренным коэффициентом усиления.
Включение 6н24п требует более низкого анодного сопротивления из-за меньшего внутреннего сопротивления лампы. Оптимальный диапазон анодного резистора – 10–18 кОм. Анодное напряжение при этом может быть выше – 120–140 В, ток покоя – около 12–15 мА. Катодный резистор подбирается в пределах 100–130 Ом для получения нужного смещения. Лампа 6н24п обеспечивает более высокую крутизну характеристики, что даёт больший коэффициент усиления при том же напряжении питания.
В обеих схемах желательно использовать раздельные резисторы и конденсаторы по катоду, чтобы избежать паразитных связей между половинками лампы. Блокировочный конденсатор по катоду – порядка 100 мкФ – улучшает усиление на низких частотах. Сетка подключается через резистор номиналом 470 кОм – 1 МОм, обеспечивая стабильную работу без самовозбуждения.
6н24п требует более тщательной термостабилизации и контроля тока, особенно при использовании в условиях повышенного напряжения. При прочих равных условиях 6н23п показывает большую устойчивость к разбросу параметров между экземплярами, что облегчает подбор при параллельной работе ламп.
Совместимость по цоколёвке и возможность взаимозаменяемости
Несмотря на совпадение цоколёвки, полная взаимозаменяемость отсутствует. У лампы 6н24п более высокий коэффициент усиления, ниже внутреннее сопротивление и меньшее напряжение смещения. Это может привести к смещению рабочей точки при прямой замене 6н23п на 6н24п без адаптации режимов. В усилителях, чувствительных к параметрам лампы (например, в предусилительных каскадах с фиксированным смещением), такая замена без перерасчёта может ухудшить линейность или привести к перегрузке.
При замене 6н24п на 6н23п возможна недогрузка по усилению, особенно в схемах с высоким сопротивлением анодной нагрузки. Также 6н23п требует большего отрицательного смещения для аналогичных токов, что может потребовать корректировки цепей смещения.
Рекомендуется проверка рабочих режимов на соответствие допустимым значениям анодного напряжения и тока для каждой лампы перед заменой. В прецизионных схемах с заданными характеристиками допустима замена только после оценки параметров в конкретной реализации.
Поведение ламп при работе в широком диапазоне частот
Лампы 6н24п и 6н23п обладают разной частотной характеристикой, что влияет на их применимость в усилителях с широкополосным сигналом.
- 6н24п показывает более стабильное усиление на частотах до 100 кГц благодаря меньшему внутреннему ёмкостному эффекту и улучшенной конструкции сеток.
- 6н23п имеет тенденцию к падению коэффициента усиления при частотах выше 50 кГц, что связано с большим внутренним переходным сопротивлением и более высокими паразитными ёмкостями.
- В условиях работы в ВЧ-диапазоне 6н24п обеспечивает меньшие искажения и более низкий уровень шума, что критично для аудиотехники и радиотехники.
Для оптимальной работы в широком диапазоне частот рекомендуется учитывать следующие параметры:
- Использование 6н24п в каскадах предварительного усиления оправдано при работе с высокочастотными сигналами, особенно свыше 50 кГц.
- 6н23п целесообразна в низкочастотных применениях или в тех схемах, где требования к частотному диапазону ограничены до 20-30 кГц.
При проектировании усилителей с широким частотным диапазоном 6н24п демонстрирует лучшие показатели по сохранению амплитуды и фазовой линейности сигнала, что позволяет минимизировать фазовые сдвиги и снижает влияние искажений.
В условиях высокочастотной работы стоит также контролировать режимы смещения и анодного напряжения, так как неправильные параметры могут ухудшать частотные характеристики обеих ламп.
Выбор между 6н24п и 6н23п для звуковых трактов и усилителей
Лампа 6н24п характеризуется более высокой линейностью и меньшим уровнем микрофонного эффекта благодаря конструкции с двумя триодами в одном баллоне, что делает её предпочтительной в высококачественных предусилителях и микрофонных усилителях. Она выдерживает анодное напряжение до 300 В, что расширяет диапазон рабочих условий и повышает запас надёжности.
6н23п обладает более низким внутренним сопротивлением и несколько выше коэффициентом усиления, что выгодно при необходимости максимального усиления сигнала на низком уровне. Однако её более компактная конструкция и меньший запас по анодному напряжению снижают стабильность работы в высоковольтных схемах и чувствительность к вибрациям.
Для усилителей с фокусом на минимальные искажения и стабильность при широком диапазоне частот лучше использовать 6н24п. Если требуется усиление на низком уровне с компактным размещением и с допустимой компромиссностью по стабильности, 6н23п подходит лучше.
При замене 6н23п на 6н24п в существующих схемах необходимо учитывать разницу в параметрах подогрева и подобрать соответствующее напряжение и ток, чтобы избежать перегрева или снижения ресурса лампы.
В усилительных каскадах с питанием до 250 В 6н23п обеспечивает высокую чувствительность и хороший запас по усилению, но при работе в более жёстких условиях предпочтительна 6н24п с её повышенной надёжностью и защитой от микрофонного эффекта.
Вопрос-ответ:
Чем 6н24п отличается от 6н23п по внутреннему устройству и конструктивным элементам?
Лампы 6н24п и 6н23п имеют разное устройство сетки и катода. В 6н24п применён более сложный двойной триод с более толстым катодом и улучшенной теплоотдачей, что повышает стабильность работы. У 6н23п катод и сетки проще по конструкции, что отражается на её рабочем диапазоне и ресурсе. Кроме того, колба 6н24п обычно крупнее и герметичнее, что влияет на долговечность и устойчивость к внешним воздействиям.
Какие ключевые электрические параметры отличают 6н24п и 6н23п в усилителях звука?
Основное различие — в коэффициенте усиления и внутреннем сопротивлении. 6н24п имеет чуть меньший коэффициент усиления, но более низкое внутреннее сопротивление, что обеспечивает лучшую линейность и меньшие искажения. 6н23п отличается более высоким усилением при повышенном внутреннем сопротивлении, что иногда требует дополнительных корректировок схемы для достижения оптимального звука.
Можно ли взаимозаменять 6н24п и 6н23п в типовых схемах предусилителей без доработок?
В большинстве случаев замена невозможна без корректировки схемы. Цоколёвка у них совпадает, но различия в характеристиках требуют изменения сопротивлений в цепях питания и смещения. Если поставить 6н23п вместо 6н24п без адаптации, возможно ухудшение качества сигнала и стабильности. Рекомендуется проверять параметры конкретного устройства и при необходимости подбирать соответствующие элементы схемы.
Как влияние габаритов и конструкции колбы сказывается на работе ламп 6н24п и 6н23п в аудиоаппаратуре?
Размер и форма колбы влияют на теплоотвод и уровень микрофонных эффектов. 6н24п обладает более массивной колбой с толстым стеклом, что улучшает защиту от внешних вибраций и шумов, а также способствует стабильной работе при высоких температурах. Колба 6н23п компактнее, что может быть удобнее при сборке, но требует бережного обращения и может сильнее поддаваться влиянию внешних факторов, что отражается на звуковых характеристиках.
