Чем отличается кварцевый резонатор от кварцевого генератора

Кварцевый резонатор и кварцевый генератор часто используются в схемах тактирования цифровых устройств, но выполняют разные функции и имеют отличающиеся характеристики. Резонатор – это пассивный компонент, который стабилизирует частоту за счёт пьезоэлектрического эффекта кварца. Он требует внешней обвязки для генерации колебаний, включая усилитель и элементы обратной связи.

Генератор представляет собой уже готовый модуль, включающий в себя сам кварцевый элемент, усилитель, стабилизирующую цепь и иногда буфер. Он формирует выходной сигнал с фиксированной частотой без необходимости в дополнительной обвязке. В большинстве случаев кварцевые генераторы выдают сигнал прямоугольной формы, что упрощает их подключение к цифровым микросхемам.

Основное отличие заключается в уровне интеграции: генератор – это законченное устройство, тогда как резонатор – только его часть. При выборе компонента важно учитывать требования к стабильности частоты, спектральной чистоте сигнала, температурному диапазону и допустимым отклонениям. Например, микроконтроллеры с встроенным генератором часто работают с внешним кварцевым резонатором, а телекоммуникационные модули требуют уже полноценного генератора с высокой стабильностью.

Принцип работы кварцевого резонатора на примерах

Кварцевый резонатор представляет собой пассивный компонент, основанный на пьезоэлектрическом эффекте. При подаче переменного напряжения на кристалл кварца он начинает механически колебаться с определённой частотой. Эта частота зависит от формы, размеров и ориентации кристалла. Примером может служить резонатор на 8 МГц, используемый в микроконтроллерах AVR. Он задаёт стабильную частоту тактового генератора без необходимости использования внешнего источника сигнала.

Во встроенных системах, таких как цифровые часы, кварцевый резонатор на 32,768 кГц используется для формирования секундных импульсов. Такая частота выбрана потому, что она является степенью двойки (2¹⁵), что упрощает деление частоты до одного герца средствами цифровой логики. Это позволяет реализовать точную временную базу без сложных схем.

Другой пример – применение резонатора в радиочастотной аппаратуре. В модулях радиосвязи на частоте 433 МГц часто используется кварцевый резонатор на 12,000 МГц в паре с PLL-схемой, где резонатор определяет базовую частоту опорного генератора, от которой затем формируется нужная несущая. При этом точность частоты резонатора влияет на стабильность связи и допустимую ширину полосы приёма.

Для корректной работы резонатор требует подключения к схеме с усилителем обратной связи. Без активного компонента он не способен самостоятельно генерировать сигнал. Например, в типичной схеме на логическом элементе типа инвертора кристалл соединяется между входом и выходом инвертора, а на входе дополнительно устанавливаются пассивные компоненты для формирования требуемого режима возбуждения.

Применяя кварцевые резонаторы, важно учитывать их температурную стабильность. В условиях полевых устройств, например в GPS-трекерах, используют температурно-компенсированные резонаторы (TCXO), где внутренний контроль температуры корректирует частотное отклонение. Это позволяет удерживать стабильную синхронизацию с сателлитами без сбоя позиционирования.

Как формируется стабильная частота в кварцевом генераторе

Кварцевый генератор содержит пьезоэлектрический кристалл, чаще всего из диоксида кремния, который начинает колебаться при подаче напряжения. Эти колебания происходят на строго определённой частоте, зависящей от геометрии и способа огранки кристалла.

Электронная схема генератора включает усилительный каскад с положительной обратной связью, в который включается сам кварцевый резонатор. Колебания кристалла поддерживаются за счёт того, что схема усиливает и возвращает часть сигнала обратно на вход. Благодаря высокой добротности резонатора, отклонения частоты подавляются, а основная частота стабилизируется автоматически.

Типичная погрешность частоты составляет от ±10 до ±50 ppm (частей на миллион) при комнатной температуре. Для повышения стабильности применяются термокомпенсация (TCXO) или термостабилизация (OCXO). В TCXO добавляются корректирующие элементы, компенсирующие температурный дрейф, а в OCXO используется нагреватель, поддерживающий постоянную температуру кристалла.

Стабильность также зависит от схемы питания. Даже кратковременное проседание напряжения может нарушить условия генерации. Поэтому в чувствительных схемах используют стабилизаторы и фильтры питания, устраняющие пульсации и шумы.

Влияние внешних факторов, таких как механические вибрации или электромагнитные помехи, минимизируется конструктивными решениями. Кварцевый кристалл заключают в герметичный корпус, а сам генератор – в экранирующую оболочку. При необходимости, применяют демпфирующие элементы и специальные крепления, исключающие микросмещения.

Итоговая частота на выходе формируется как результат согласованной работы кварцевого резонатора и активной электронной схемы. При этом именно резонатор задаёт базовую частоту, а схема поддерживает устойчивость и усиливает сигнал до нужного уровня.

Сравнение выходных сигналов: резонатор против генератора

Кварцевый генератор включает в себя активную электронную схему, способную возбуждать резонатор и формировать законченный выходной сигнал. На выходе типичного генератора формируется стабильное напряжение прямоугольной формы (например, 3,3 В или 5 В логических уровней) с частотой, определяемой характеристиками встроенного кварцевого резонатора и параметрами цепи обратной связи. Такая форма сигнала подходит для прямой подачи на микроконтроллеры, процессоры, логические элементы и другие цифровые устройства.

Также следует учитывать фазовый шум. У пассивного резонатора его невозможно оценить без внешней схемы, а у генератора он определяется как стабильностью частоты во времени, так и уровнем шумов, внесённых схемой. В малошумящих приложениях (например, при передаче радиосигналов) этот параметр критичен и требует выбора генераторов с минимальным джиттером.

Если задача состоит в формировании тактового сигнала с конкретным уровнем, формой и нагрузочной способностью – предпочтение следует отдать кварцевому генератору. Если требуется задать частоту внешнему осциллятору или PLL, используется резонатор, но с обязательной реализацией схемы возбуждения.

Где применяется кварцевый резонатор в современной электронике

Кварцевые резонаторы применяются в схемах, где требуется стабильная частота без активной генерации сигнала. Они выступают элементом обратной связи в колебательных контурах, задавая точную частоту генерации во внешней схеме. Ниже приведены области, где такие резонаторы используются наиболее часто.

• Микроконтроллеры и микропроцессоры. Резонаторы задают тактовую частоту центральному элементу схемы. Часто используются в диапазоне 4–20 МГц для управления работой периферии и внутренней логики.
• Часы реального времени (RTC). Для генерации стабильной частоты 32,768 кГц в малопотребляющих часах, счетчиках и таймерах.
• Пульты дистанционного управления. Применяются в инфракрасных и радиочастотных передатчиках, где требуется стабильная несущая частота.
• Радиоприёмники и передатчики. Используются в качестве опорных элементов в гетеродинах, задавая точную частоту смещения или промежуточной частоты.
• Стабилизация частоты в аналоговых схемах. В супергетеродинных приёмниках и УВЧ-усилителях резонаторы формируют опорную частоту или ограничивают спектр входного сигнала.

Для устройств с ограниченным энергопотреблением, например, беспроводных датчиков и носимых приборов, кварцевые резонаторы часто предпочтительнее генераторов из-за меньших токов утечки. Однако важно учитывать, что сами по себе они не формируют сигнал – для этого требуется внешняя схема возбуждения, чаще всего выполненная на инверторах или логических элементах.

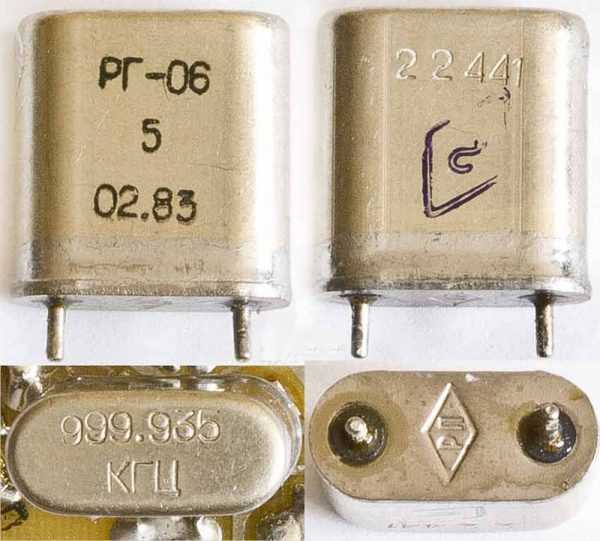

Типовые схемы включения кварцевых резонаторов и генераторов

В схемах на биполярных транзисторах резонатор подключается в цепь базы, образуя часть колебательного контура. Для компенсации фазового сдвига и устойчивой генерации необходим подбор ёмкостей и сопротивлений в цепи обратной связи. Такие схемы применяются в простых радиопередатчиках и генераторах ПЧ.

В микроконтроллерных схемах часто используются пассивные резонаторы с внешней обвязкой. При этом внутренняя схема контроллера включает встроенный инвертор, а на плате размещаются только резонатор и два стабилизирующих конденсатора. Для надёжного старта генерации важно соблюдать рекомендации производителя по номиналам конденсаторов и расположению компонентов.

Что выбрать: резонатор или генератор для микроконтроллера

Кварцевый генератор содержит в своем корпусе весь необходимый активный узел для генерации стабильного сигнала. Это уменьшает количество внешних компонентов и упрощает монтаж. Генераторы обеспечивают более стабильную частоту с меньшим уровнем фазовых шумов и шума на выходе.

Если проект предъявляет высокие требования к точности тактирования и минимизации джиттера, целесообразно использовать кварцевый генератор. Он обеспечивает стабильность частоты на уровне десятков частей на миллион без дополнительной настройки схемы.

При ограниченном бюджете и желании сохранить гибкость в подборе схемы тактирования подойдет кварцевый резонатор. Он дешевле генератора и может работать в широком диапазоне частот, но требует дополнительного контура и более тщательной разводки печатной платы.

Для большинства стандартных микроконтроллерных приложений с частотой от 4 до 20 МГц резонатор обеспечивает приемлемую стабильность и экономичность. В системах с критичной синхронизацией, например, в коммуникационных или измерительных устройствах, предпочтительнее генератор.

Влияние внешней обвязки на работу резонаторов и генераторов

• Подстроечные емкости определяют рабочую частоту и позволяют компенсировать технологические разбросы кварца.
• Слишком большие емкости снижают добротность цепи, ухудшая стабильность и увеличивая фазовый шум.
• Недостаточная емкость может привести к нестабильному запуску резонатора или срыву генерации.

В генераторных схемах влияние обвязки более комплексное:

• Обратная связь реализуется с помощью конденсаторов и резисторов, формирующих усиление и фазу сигнала для устойчивой генерации.
• Нагрузка на кварц должна строго соответствовать параметрам, указанным в технической документации, чтобы избежать искажений и смещения частоты.
• Использование дополнительных буферных каскадов позволяет снизить влияние нагрузки последующих узлов и повысить стабильность выходного сигнала.

Особое внимание следует уделять паразитным емкостям и индуктивностям монтажных элементов и дорожек, которые могут:

1. Изменять рабочую частоту резонатора или генератора.
2. Вызвать снижение коэффициента усиления и привести к невозможности запуска генератора.
3. Повысить фазовый шум и ухудшить спектральные характеристики сигнала.

Рекомендации по оптимальной обвязке:

• Использовать керамические или пленочные конденсаторы с малым температурным коэффициентом.
• Минимизировать длину монтажных проводников для снижения паразитных параметров.
• При необходимости применять подстроечные элементы для точной подстройки частоты.
• Для генераторов обеспечить стабильное питание и фильтрацию помех, так как изменения напряжения влияют на частоту и стабильность.

Правильный подбор и монтаж внешней обвязки обеспечивают надежную работу кварцевых резонаторов и генераторов с требуемыми параметрами частоты и стабильности.

Вопрос-ответ:

В чем ключевое отличие кварцевого резонатора от кварцевого генератора с точки зрения конструкции?

Кварцевый резонатор — это пассивный элемент, который представляет собой кварцевый кристалл с металлическими электродами. Он не генерирует сигнал самостоятельно и требует внешнего усилителя или схемы генерации. Кварцевый генератор же включает в себя не только резонатор, но и электронную схему с усилителем и обратной связью, что позволяет создавать устойчивый колебательный сигнал на заданной частоте без дополнительных компонентов.

Как различия в стабильности частоты между резонатором и генератором влияют на применение этих компонентов?

Кварцевый резонатор обеспечивает точность частоты за счет своей механической структуры, но поскольку он не генерирует сигнал, итоговая стабильность зависит от схемы, в которую он встроен. Кварцевый генератор содержит все необходимое для формирования стабильного колебания, что снижает влияние внешних факторов и уменьшает вариации частоты. Поэтому для приложений, где требуется стабильный сигнал без дополнительной обработки, используют генераторы, а резонаторы — когда важна простота или экономия компонентов.

Можно ли заменить кварцевый резонатор кварцевым генератором в микроконтроллерных схемах и какие будут последствия?

Замена резонатора на генератор возможна, но требует корректировки схемы и порой программного обеспечения. Генератор уже выдает готовый тактовый сигнал, поэтому микроконтроллеру не нужно формировать его внутри. Однако генераторы обычно дороже и могут иметь другой уровень шума или помех, что влияет на чувствительные узлы. Кроме того, генератор потребляет больше энергии. Если задача — минимизация затрат и простота, резонатор чаще предпочтительнее.

Как внешние компоненты влияют на работу кварцевого резонатора и кварцевого генератора?

В схеме с резонатором параметры внешних элементов, таких как конденсаторы и сопротивления, существенно влияют на резонансную частоту и качество колебаний. Неправильно подобранные компоненты могут вызвать смещение частоты или ухудшение стабильности. В кварцевом генераторе часть этих настроек уже встроена в конструкцию, поэтому влияние внешней обвязки менее критично, но при этом изменять параметры цепи все же нужно с учетом рекомендаций производителя для сохранения оптимальных характеристик.

В каких ситуациях предпочтительнее использовать кварцевый резонатор, а когда — кварцевый генератор?

Если требуется максимально простая и экономичная схема с возможностью самостоятельной настройки тактового сигнала, используют резонатор вместе с усилителем на микросхеме. Это подходит для массовых устройств с ограничениями по цене и энергопотреблению. Кварцевые генераторы применяют там, где важна готовая стабильная частота с минимальными настройками, например, в точных измерительных приборах, коммуникационном оборудовании или там, где ограничены габариты и необходимость в дополнительной элементной базе. Выбор зависит от задач и требований к стабильности, помехозащищенности и стоимости.
