Обгонная муфта в автоматической коробке передач выполняет функцию односторонней передачи крутящего момента. Она блокируется при вращении в одном направлении и свободно вращается в другом. Этот механизм задействован при разгоне, торможении двигателем и переключении передач, обеспечивая плавность работы трансмиссии и защиту компонентов от перегрузок.
В типичной конструкции АКПП обгонная муфта входит в состав планетарного ряда и взаимодействует с другими элементами, такими как гидротрансформатор, тормозные ленты и фрикционы. При старте с места муфта передаёт крутящий момент от двигателя к входному валу, блокируясь автоматически за счёт различия скоростей вращения. Это исключает необходимость отдельного управления со стороны электроники или гидравлики.
Одна из распространённых схем – применение обгонной муфты на одном из сателлитов, где она отключается после набора определённой скорости. Это снижает нагрузку на трансмиссию и предотвращает пробуксовку. При неисправности муфты возможны рывки, повышенные шумы, запоздалое переключение или невозможность тронуться с места.
Проверка состояния обгонной муфты проводится при ремонте или диагностике АКПП. Для оценки её работоспособности используют ручную прокрутку и контроль сопротивления вращению. При обнаружении люфта или признаков заклинивания требуется замена, так как ресурс этого элемента ограничен и напрямую влияет на надёжность работы коробки передач.
Как работает обгонная муфта в автоматической коробке передач
Конструкция обгонной муфты включает следующие элементы:
- внутреннюю и внешнюю обоймы;
- ролики, кулачки или клинья, которые обеспечивают фиксацию при вращении;
- пружины, создающие предварительное усилие для самозапирания.
Внутри планетарного ряда АКПП муфта выполняет функцию автоматического блокиратора, который удерживает один из элементов неподвижным, обеспечивая требуемое передаточное число. При запуске с места, муфта позволяет элементу планетарного механизма вращаться свободно, но как только возникает нагрузка, происходит самозапирание и передача момента на выходной вал.
Алгоритм работы:
- При вращении в рабочем направлении обоймы смещают ролики (или кулачки) в зазор, где они заклиниваются между телами вращения.
- Это создает жесткую связь между входом и выходом, передавая момент без проскальзывания.

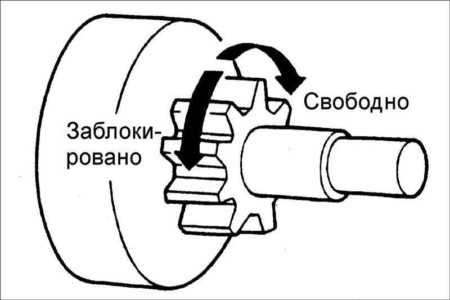

- При обратном вращении ролики свободно перекатываются, не создавая сцепления, и обойма вращается отдельно.
На практике это позволяет исключить необходимость применения гидравлических или электрических управляющих элементов для включения и выключения передачи в определённых режимах. Муфта работает пассивно и мгновенно, что повышает общую надёжность и снижает тепловую нагрузку на фрикционные пакеты.
Для чего обгонная муфта нужна в планетарном ряду
Обгонная муфта в планетарном ряду автоматической коробки передач обеспечивает одностороннюю передачу крутящего момента и автоматическое разъединение при смене направления вращения. Это позволяет реализовать функции свободного хода и предотвращает конфликт крутящих моментов между элементами планетарного механизма.
В конструкции АКПП обгонная муфта часто устанавливается между водилом и корпусом, либо между солнечной шестернёй и корпусом. Такая компоновка позволяет элементу механизма вращаться свободно в одном направлении и передавать усилие в другом. Это исключает необходимость в постоянном включении или отключении фрикционных элементов, снижая нагрузку на гидравлическую систему и повышая долговечность узлов.
При запуске с места обгонная муфта фиксирует один из компонентов планетарного ряда, обеспечивая плавную передачу момента без пробуксовки. После достижения заданной скорости муфта автоматически размыкается, и работа переключается на другие элементы трансмиссии. Такое решение исключает избыточную нагрузку на пакет сцеплений и уменьшает гидравлические потери.
Функциональная роль: сокращение времени включения передачи, снижение износа фрикционов, повышение плавности работы при старте и замедлении. В старых конструкциях АКПП, например, типа 4L30-E, именно обгонная муфта позволяла реализовать первую передачу без участия управляющего давления.
При выходе обгонной муфты из строя нарушается работа планетарного ряда – возможно проскальзывание при трогании, рывки при переключении и отсутствие блокировки передачи. Это делает её состояние критичным для всей трансмиссии.
Признаки неисправности обгонной муфты в АКПП
Рывки при переключении передач – один из характерных признаков. При выходе муфты из строя нарушается согласованность работы планетарного ряда, что приводит к резким толчкам при переходе с одной передачи на другую.
Задержка включения передачи может указывать на потерю одностороннего зацепления. Это особенно заметно при переходе с парковки или нейтрали на движение вперёд: коробка реагирует с замедлением, как будто «думает» перед включением.
Пробуксовка при разгоне часто возникает, если муфта не фиксирует элемент планетарного ряда, который должен быть неподвижным. В результате крутящий момент не передаётся должным образом, и машина теряет динамику.
Посторонние звуки при работе трансмиссии, такие как скрежет, щелчки или гул, могут быть следствием износа или разрушения роликов и сепаратора внутри обгонной муфты. Особенно это заметно на холодную, до прогрева масла.
Отсутствие задней передачи может быть связано с разрушением муфты, если она используется для удержания элементов планетарного ряда именно при включении заднего хода. В таком случае задняя передача либо не включается вовсе, либо сразу выключается под нагрузкой.
Повышенный расход топлива без изменения условий эксплуатации может быть косвенным признаком. Нарушение работы муфты влияет на эффективность передачи крутящего момента и увеличивает потери в трансмиссии.
Для точной диагностики рекомендуется провести разбор и визуальный осмотр узла. Повреждённые ролики, следы перегрева или износ посадочных поверхностей – прямое подтверждение неисправности.
Влияние обгонной муфты на переключение передач
Обгонная муфта играет ключевую роль в плавности и скорости переключения передач в автоматической коробке. Её конструкция позволяет передавать крутящий момент в одном направлении, а при обратном – свободно проворачиваться. Это свойство используется для компенсации разницы скоростей между элементами планетарного ряда при смене передач.
При переходе с одной передачи на другую обгонная муфта временно замещает работу фрикционов, позволяя сократить интервал между включением и выключением различных элементов трансмиссии. Это предотвращает одновременную блокировку двух передач, снижает ударные нагрузки и минимизирует проскальзывание.
На низких передачах муфта участвует в фиксации определённых звеньев планетарного механизма. При ускорении она автоматически освобождает элемент, не требуя внешнего управления. Такой принцип работы уменьшает задержку при переключении и снижает потребность в сложной координации работы соленоидов и гидравлики.
Износ муфты приводит к задержкам при включении передачи, толчкам и повышенной шумности. В этом случае наблюдается ухудшение качества переключения, особенно при разгоне или торможении двигателем. Для диагностики следует обратить внимание на работу трансмиссии на пониженных передачах и при переключениях в диапазоне 1–2–3.
Рекомендуется проводить регулярную проверку состояния трансмиссионной жидкости и наличие металлической стружки в поддоне. При подозрении на неисправность муфты целесообразно провести разбор и осмотр элементов планетарного ряда, чтобы избежать более серьёзных повреждений АКПП.
Можно ли эксплуатировать автомобиль с неисправной обгонной муфтой
Обгонная муфта в АКПП играет ключевую роль в передаче крутящего момента и обеспечении плавного включения передач. При её неисправности нарушается синхронизация работы элементов планетарного ряда, что сказывается на динамике и управляемости автомобиля.
Продолжительная эксплуатация машины с повреждённой обгонной муфтой может привести к перегреву трансмиссии, разрушению шестерён и преждевременному износу фрикционов. Автомобиль может демонстрировать рывки при трогании, проскальзывание при переключении передач или задержки включения.
На ранних этапах неисправности водитель может заметить снижение мощности, особенно при разгоне на низких передачах. Это связано с тем, что муфта не фиксирует вращение в нужном направлении, и часть момента теряется.
При полном выходе из строя обгонной муфты возможна полная потеря передачи крутящего момента на одном из этапов работы АКПП. Это может привести к остановке движения, особенно при включении задней передачи или начале движения с места.
Эксплуатация автомобиля в таком состоянии не рекомендуется, так как риски выхода из строя всей коробки передач возрастают кратно. Ремонт или замена муфты на раннем этапе позволяет избежать более дорогостоящего восстановления трансмиссии.
При появлении характерных признаков – резких ударов при переключении, вибраций или потери тяги – необходима немедленная диагностика. Продолжать движение допускается только при низких нагрузках и на короткие расстояния, исключительно для доставки машины в сервис.
Когда требуется замена обгонной муфты и как её определить
Обгонная муфта начинает требовать замены при появлении характерных признаков, влияющих на работу АКПП и безопасность движения. Основные симптомы неисправности – рывки при переключении передач, задержки при разгоне, посторонние шумы и вибрации в трансмиссии.
Конкретно диагностировать состояние муфты можно по следующим признакам: при разгоне ощущается задержка отклика двигателя, в момент перехода с одной передачи на другую слышны щелчки или металлический стук, а также возможны пробуксовки на определённых скоростях. При торможении мотором автомобиль может вести себя нестабильно из-за неправильного сцепления элементов муфты.
Для точного определения неисправности рекомендуется выполнить диагностическую проверку с использованием компьютерного сканера и проведение тестов на стенде. Проверяется состояние элементов обгонной муфты, износ фрикционных накладок, наличие люфтов и деформаций, а также корректность работы системы гидравлики, если она связана с муфтой.
Решение о замене принимается при значительном износе деталей или поломке, выявленной во время диагностики. Игнорирование признаков приводит к усиленному износу других компонентов АКПП, что значительно увеличивает стоимость ремонта.
Рекомендуется производить замену обгонной муфты в специализированных сервисах с применением оригинальных запчастей и соблюдением технологических процессов, включая обязательную регулировку и проверку работы всей трансмиссии после установки.
Вопрос-ответ:
Как обгонная муфта влияет на работу автоматической коробки передач?
Обгонная муфта в автоматической коробке передач позволяет исключить обратное вращение некоторых элементов трансмиссии при переключении передач. Благодаря этому снижается нагрузка на детали, уменьшается износ и обеспечивается плавность переключения. Она действует как односторонний сцепной элемент, который передает крутящий момент только в одном направлении и при необходимости «отпускает» в другом, что помогает сгладить динамические процессы внутри коробки.
Как определить, что обгонная муфта в АКПП нуждается в замене?
Сигналами неисправности обгонной муфты могут стать резкие толчки при переключении передач, задержки при переключении или появление посторонних шумов в коробке. Иногда наблюдается пробуксовка или нестабильная работа трансмиссии. Проверка состояния муфты обычно проводится на специализированном оборудовании, но водитель может заметить ухудшение качества переключений и изменение поведения автомобиля во время движения.
Можно ли эксплуатировать автомобиль с неисправной обгонной муфтой в АКПП?
Продолжительная эксплуатация с неисправной обгонной муфтой ведёт к повышенному износу других компонентов коробки передач. Это может привести к более серьёзным поломкам и увеличению затрат на ремонт. Временное использование возможно, но рекомендуется выполнить диагностику и ремонт, чтобы избежать дорогостоящих последствий.
Какова роль обгонной муфты в планетарном ряду автоматической коробки передач?
В планетарном ряду обгонная муфта обеспечивает одностороннее сцепление между элементами, позволяя передавать крутящий момент только в одном направлении. Это упрощает переключение передач и предотвращает обратное вращение компонентов, что уменьшает износ и повышает надёжность работы механизма. Без неё работа планетарного ряда была бы менее стабильной и сопровождалась бы вибрациями и шумами.
Какие последствия возникают при неисправности обгонной муфты в автоматической коробке передач?
Неисправная обгонная муфта приводит к затруднениям при переключении передач: могут появляться толчки, рывки, задержки или даже полная потеря передачи крутящего момента. Это негативно сказывается на плавности движения и может вызвать ускоренный износ других элементов коробки. В некоторых случаях неисправность сопровождается шумами и вибрациями, ухудшая общее состояние трансмиссии и снижая безопасность эксплуатации автомобиля.
Какова функция обгонной муфты в автоматической коробке передач и почему она необходима?
Обгонная муфта в автоматической коробке передач служит для передачи вращательного момента в одном направлении и свободного проворачивания в противоположном. Это позволяет снизить нагрузку на детали трансмиссии при переключении передач, обеспечивая плавность работы и предотвращая износ элементов. За счет её работы уменьшается вероятность рывков и пробуксовок, что улучшает эксплуатационные характеристики автомобиля и продлевает срок службы коробки.
