Сигнальный провод в драйвере шагового двигателя выполняет ключевую функцию – передачу управляющих импульсов от контроллера к драйверу. Эти импульсы определяют направление, частоту и порядок срабатывания обмоток двигателя, что напрямую влияет на точность и стабильность его работы. Без сигнального провода невозможна реализация пошагового управления, так как драйвер не сможет синхронизировать движение ротора с поступающими командами.
Чаще всего сигнальный провод передаёт сигналы STEP и DIR, отвечающие соответственно за шаг и направление вращения. Некоторые драйверы также используют сигнал ENABLE для включения или отключения подачи тока на обмотки двигателя. Эти сигналы формируются микроконтроллером или ЧПУ-системой, а затем передаются по сигнальным проводам с логическими уровнями 0 и 5 В (или 0 и 3,3 В в некоторых конфигурациях). Важно обеспечить согласование уровней напряжения между контроллером и драйвером, чтобы избежать потери шагов или перегрева драйвера.
Для повышения помехоустойчивости рекомендуется использовать экранированные провода длиной не более 30–50 см и соблюдать правила разводки: минимизация пересечений с силовыми кабелями, организация общего заземления и установка развязывающих резисторов на линии сигнала. В системах с высокой точностью позиционирования часто применяются оптопары внутри драйвера, изолирующие сигнальную часть от силовой и тем самым защищающие управляющую электронику.
Понимание назначения и правильное подключение сигнального провода критически важно для стабильной работы шагового двигателя в устройствах автоматизации, 3D-принтерах, станках с ЧПУ и других мехатронных системах. Ошибки на этом этапе приводят к непредсказуемому поведению системы, снижению ресурса оборудования и потере точности позиционирования.
Роль сигнального провода при формировании управляющих импульсов
Сигнальный провод в драйвере шагового двигателя служит каналом передачи управляющих импульсов от контроллера к драйверу. Эти импульсы определяют момент и направление поворота ротора, а также его скорость. Каждый фронт импульса соответствует одному шагу двигателя. Высокий уровень на входе STEP приводит к сдвигу ротора на один дискретный шаг при наличии разрешающего сигнала на входе ENABLE.
Форма и частота сигнала на сигнальном проводе напрямую влияют на поведение двигателя. При увеличении частоты импульсов возрастает скорость вращения ротора. Однако превышение предельной частоты может привести к потере шагов из-за инерционных ограничений механики. Поэтому важно использовать генератор импульсов с контролируемыми временными параметрами: минимальная длительность фронта и паузы между импульсами должны соответствовать требованиям драйвера, указанным в технической документации (обычно не менее 1–2 мкс).
Для стабильной передачи сигнала рекомендуется использовать экранированные кабели, особенно при длине провода более 30 см, чтобы исключить влияние электромагнитных помех. Нарушения целостности сигнала приводят к ошибкам в позиционировании, что критично при точных перемещениях. Также важно правильно согласовывать уровни логических сигналов: например, драйверы с входом типа TTL требуют уровень напряжения от 2 В до 5 В для регистрации логической единицы.
Сигнальный провод, подключённый к входу DIR, определяет направление вращения. Смена логического уровня на этом входе до подачи следующего импульса STEP гарантирует корректную интерпретацию направления. Некорректная последовательность сигналов может привести к обратному движению ротора или к его остановке.
Таким образом, точность формирования и передачи управляющих импульсов по сигнальному проводу определяет эффективность работы шагового двигателя. Правильная настройка частоты, фронтов и уровней сигнала – ключ к надёжной работе системы позиционирования.
Как сигнальный провод определяет направление вращения шагового двигателя
Определение направления вращения шагового двигателя осуществляется с помощью специального сигнального входа драйвера, обозначаемого как DIR (от англ. Direction). На этот вход подаётся логический сигнал, формируемый управляющим контроллером. Состояние сигнала – высокий (лог. 1) или низкий (лог. 0) уровень – напрямую определяет, в каком направлении будет вращаться ротор двигателя при поступлении управляющих импульсов.
Алгоритм взаимодействия между сигнальным проводом DIR и драйвером:
- Контроллер устанавливает уровень сигнала на DIR до подачи импульса STEP.
- Если на DIR подан лог. 0, драйвер поворачивает ротор в одном направлении, например, по часовой стрелке.
- Если на DIR подан лог. 1, направление изменяется на противоположное – против часовой стрелки.
- При изменении уровня DIR во время активного импульса STEP возможны ошибки позиционирования. Поэтому изменение направления всегда должно предшествовать следующему импульсу движения.
Рекомендации для корректной реализации:
- Перед каждым изменением направления выдерживайте временную задержку не менее 5–10 мкс после смены состояния DIR до следующего импульса STEP – это предотвращает ложные срабатывания драйвера.
- Используйте подтягивающий резистор (например, 10 кОм) на линии DIR, если уровень сигнала не гарантируется контроллером в пассивном состоянии.
- Не меняйте состояние DIR в момент движения – это нарушает синхронизацию и может привести к потере шагов.
Сигнальный провод DIR обеспечивает простую и надёжную систему управления направлением вращения, при условии соблюдения временных характеристик и чёткой логики взаимодействия между контроллером и драйвером.
Влияние сигнального провода на режим удержания и остановки двигателя
В режиме удержания шаговый двигатель продолжает получать управляющие импульсы, несмотря на отсутствие движения. Сигнальный провод в этом случае передаёт команды, поддерживающие ток в обмотках, что обеспечивает удержание ротора в заданной позиции. Если сигнал отсутствует или его уровень меняется, драйвер может интерпретировать это как команду на отключение удерживающего тока, что приведёт к потере позиции под действием внешних сил.
Для точного контроля режима удержания необходимо обеспечить стабильный логический уровень сигнала на соответствующем входе драйвера, например, Enable или Hold. При низком уровне сигнала большинство драйверов активируют удержание. Повышение уровня может привести к деактивации тока в обмотках и полной остановке двигателя без фиксации позиции.
Во время остановки двигателя сигнальный провод выполняет функцию отключения управляющих импульсов. Это позволяет избежать паразитных колебаний и случайных шагов. Если остановка предполагается с удержанием, сигналы должны быть строго ограничены по частоте, сохраняя ток на минимально необходимом уровне. В противном случае двигатель будет либо перегреваться, либо терять усилие удержания.
Рекомендуется использовать драйверы с возможностью программного задания тока удержания. Через сигнальный вход можно передать команду на понижение тока до 30–50% от рабочего, что снижает энергопотребление и тепловую нагрузку, не ухудшая стабильность фиксации ротора.
При проектировании управляющей схемы важно предусмотреть защиту от помех на сигнальных линиях, особенно при длинных соединениях. Нарушение целостности сигнала может привести к самопроизвольной деактивации режима удержания и неожиданному вращению двигателя.
Передача данных о микрошаговом режиме через сигнальные линии
Микрошаговый режим позволяет значительно повысить плавность вращения шагового двигателя и уменьшить уровень вибраций. Для его активации и точного управления драйвер требует получения соответствующих логических сигналов от управляющего контроллера. Эти сигналы передаются через выделенные сигнальные линии, обычно обозначаемые как MS1, MS2 и MS3.
Каждая из линий микрошаговой настройки задаёт конкретное состояние входа драйвера, определяющее степень деления полного шага. Например, логическая комбинация MS1=1, MS2=0, MS3=0 может соответствовать режиму 1/4 шага, тогда как MS1=1, MS2=1, MS3=1 – режиму 1/16 шага. Конкретные значения зависят от модели драйвера, поэтому критично ознакомиться с его технической документацией.
Передача данных через эти сигнальные провода осуществляется в виде фиксированных уровней напряжения. Для большинства драйверов типа A4988 или DRV8825 используются стандартные уровни логики: LOW (0 В) и HIGH (3,3 В или 5 В). Наличие помех или нестабильного питания может привести к ошибочной интерпретации режима микрошагов, поэтому рекомендуется использовать развязку по питанию и короткие экранированные провода.
В схемах с динамическим переключением микрошагового режима контроллер может изменять состояние MS-линий на лету. Однако для корректной работы драйвера такие изменения должны происходить только в моменты, когда двигатель остановлен или вращается с минимальной скоростью. В противном случае возможны пропуски шагов или перегрев обмоток из-за несогласованности импульсов управления и режима деления шага.
Для систем с высокими требованиями к точности позиционирования рекомендуется реализовать программную проверку соответствия заданного микрошагового режима текущему положению ротора, особенно при использовании режимов 1/32 и выше. Это позволяет избежать накопления ошибки при длительной работе и обеспечивает стабильное поведение механизма.
Связь сигнального провода с логическими уровнями управления
Сигнальный провод в драйвере шагового двигателя передаёт управляющие импульсы, представленные в виде логических уровней. Эти уровни соответствуют установленным порогам напряжения, определяющим логическую единицу (HIGH) и логический ноль (LOW). Например, в системах с логикой 5 В значение выше 2 В считается HIGH, а ниже 0,8 В – LOW. При работе с 3,3 В логикой эти пороги отличаются, что требует учета при согласовании сигналов.
Также критично учитывать тип логики: TTL (Transistor-Transistor Logic) и CMOS (Complementary Metal-Oxide-Semiconductor) имеют разные требования к уровням сигнала и току потребления. CMOS-входы более чувствительны к помехам, особенно при длинных сигнальных линиях, что может вызвать ложные срабатывания. В таких случаях рекомендуется использовать экранированный кабель и подтягивающие резисторы.
Допустимая длина сигнального провода напрямую зависит от качества сигнального уровня. При увеличении длины линии возрастает ёмкость и сопротивление, что искажает фронты импульсов. При длине более 50 см целесообразно применять драйверы с шиной RS-485 или использовать дифференциальную передачу.
Для надёжной работы важно проверять уровни сигнала на входе драйвера осциллографом. Особенно в режиме высокой частоты шагов, где искажения логических уровней могут приводить к потере шагов. Рекомендуется использовать источники сигнала с быстрым фронтом и малым внутренним сопротивлением, обеспечивающие чёткие переходы между уровнями.
Особенности подключения сигнального провода к управляющему контроллеру
При подключении сигнального провода от драйвера шагового двигателя к управляющему контроллеру критически важно учитывать уровни логики, используемые обеими сторонами. Большинство драйверов работают с логикой 3,3 В или 5 В, и несовместимость может привести к повреждению входных каскадов или к некорректной работе двигателя. Перед подключением необходимо проверить документацию контроллера и драйвера на предмет допустимого диапазона напряжений входных сигналов.
Сигнальные провода, как правило, передают импульсы STEP, DIR и ENABLE. Каждый из этих сигналов должен быть выведен на отдельный цифровой выход контроллера с возможностью программной настройки частоты и длительности импульсов. Использование общего провода (GND) обязательно – он должен быть соединён с землёй контроллера, чтобы обеспечить корректную работу входных цепей драйвера.
Длина сигнальных линий должна быть минимальной. При длине более 30 см желательно использовать экранированные кабели и включить подтягивающие резисторы на стороне контроллера номиналом 4,7–10 кОм, чтобы избежать ложных срабатываний из-за помех. Для высокочастотных сигналов (выше 50 кГц) рекомендуется применять буферные каскады или драйверы логических уровней.
Разводка сигнальных линий на печатной плате требует соблюдения правил экранирования и минимизации перекрёстных помех. Линии STEP и DIR не должны пересекаться с силовыми трассами. При необходимости использования опторазвязки следует учитывать инверсию сигнала и корректно настраивать логику управляющего контроллера.
Важно обеспечить надёжное соединение сигнальных проводов: использование клеммных колодок с винтовыми зажимами или разъёмов типа JST повышает устойчивость к вибрациям и уменьшает вероятность обрыва сигнала в процессе эксплуатации.

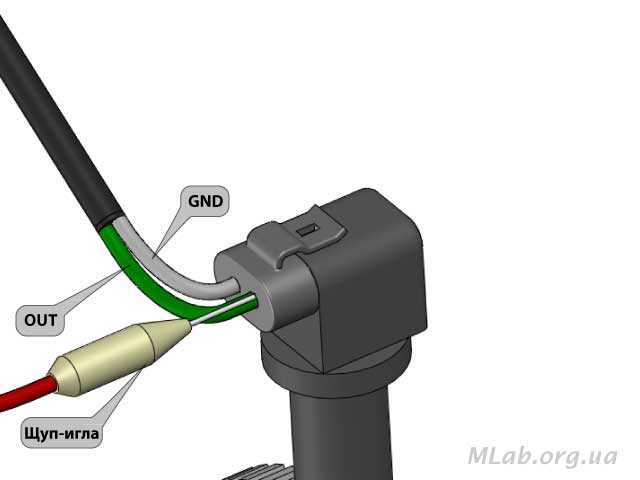

Диагностика неисправностей, связанных с сигнальным проводом
Следует использовать осциллограф или логический анализатор для анализа формы сигнала. Часто встречающаяся проблема – паразитные наводки, особенно при длинных проводах без экранирования. В этом случае фиксируются искажения фронтов импульсов, нестабильные уровни логических сигналов или ложные срабатывания.
Важно проверить соответствие уровней сигнала между контроллером и драйвером. Например, логика 5 В на выходе микроконтроллера может быть несовместима с входом драйвера, рассчитанным на 3,3 В или 24 В. Это приводит к нестабильной работе или полной потере управления.
Следующий этап – измерение сопротивления между сигнальным входом драйвера и землёй. Аномальные значения (близкие к нулю или бесконечности) могут указывать на короткое замыкание или разрыв цепи. Кроме того, следует исключить повреждение пайки, окисление разъёмов и наличие холодных контактов.
Если неисправность периодическая, целесообразно провести тест с искусственной нагрузкой – например, воспроизвести серию импульсов в контролируемых условиях и фиксировать поведение двигателя и сигнала. Это позволяет выявить дрейф параметров на прогретой плате или плохую фиксацию сигнального кабеля.
Рекомендовано заменить сигнальный провод на экранированный, особенно при длине более 30 см и работе в условиях промышленной электромагнитной обстановки. Надежное заземление экрана критично для подавления помех, особенно в высокочастотных системах.
После устранения выявленных проблем необходимо повторно верифицировать работу системы на всех режимах – перемещение, удержание и реверс. Только последовательная проверка каждого элемента сигнальной цепи позволяет точно локализовать и устранить источник неисправности.
Вопрос-ответ:
Зачем вообще нужен сигнальный провод в драйвере шагового двигателя?
Сигнальный провод передаёт управляющие импульсы от контроллера к драйверу, задавая момент срабатывания шагов. Без него невозможно точное позиционирование, поскольку сам драйвер не содержит логики управления, а лишь исполняет команды, поступающие по сигнальной линии. Этот провод фактически определяет, когда и в каком направлении двигатель должен повернуться.
Можно ли использовать один сигнальный провод для управления несколькими драйверами одновременно?
Да, при условии, что все подключённые драйверы должны получать одинаковые сигналы. Такой подход используется, например, в синхронных осях, когда два шаговых двигателя двигаются строго одновременно. Однако важно учесть допустимую нагрузку на выход контроллера, а также обеспечить согласование уровней сигнала и надёжность соединений. В противном случае возможно искажение импульсов или сбои в работе всей системы.
Какие сигналы передаются по сигнальному проводу, и от чего зависит их форма?
По сигнальному проводу передаются импульсы прямоугольной формы, каждый из которых соответствует одному шагу двигателя. Частота этих импульсов определяет скорость вращения, а их количество — пройденное угловое расстояние. Амплитуда и длительность импульсов зависят от характеристик контроллера и согласования с драйвером. В некоторых системах предусмотрено также программное управление длительностью фронтов для уменьшения помех.
Что произойдёт, если сигнальный провод повредится или отойдёт от контакта?
В случае обрыва или нестабильного контакта сигнальный провод перестаёт передавать управляющие импульсы. Это приведёт к тому, что двигатель остановится или начнёт двигаться некорректно. В реальных условиях такое может проявляться как дрожание, остановка, пропуски шагов или самопроизвольные срабатывания. Поэтому в промышленных установках часто применяют экранирование и проверку целостности соединений с помощью диагностических функций.
