Импульсные помехи представляют собой кратковременные выбросы напряжения или тока, возникающие в электрических цепях в результате коммутационных процессов, электростатических разрядов, работы двигателей, сварочных аппаратов и импульсных источников питания. Эти помехи способны нарушать работу чувствительной электроники, вызывая сбои в микроконтроллерах, ложные срабатывания реле и деградацию сигнала в линиях передачи данных.
Фильтры импульсных помех предназначены для подавления высокочастотных и кратковременных электромагнитных возмущений в цепях постоянного и переменного тока. В зависимости от характера источника и типа нагрузки применяются RC-фильтры, LC-фильтры, а также специализированные схемы с варисторами, супрессорами и ферритовыми элементами. Например, для защиты цифровых шин (I²C, SPI) от ESD-помех применяют TVS-диоды с временем отклика менее 1 нс.
В промышленной автоматике и бытовой технике фильтры устанавливаются на входе питания и в сигнальных линиях. Рекомендуется подбирать компоненты с учетом диапазона рабочих частот помех и импеданса цепи. Для suppression помех выше 10 МГц эффективны ферритовые кольца, в то время как для частот до 1 МГц предпочтительны LC-фильтры с правильно рассчитанным добротным резонансом.
Неправильно спроектированная схема фильтрации может не только не обеспечить защиту, но и привести к генерации дополнительных помех. Поэтому обязательным этапом разработки фильтра является моделирование в частотной области и верификация в реальных условиях – с использованием спектроанализатора и генератора импульсов, имитирующего типичные возмущения среды эксплуатации.
Как фильтр импульсных помех устраняет сбои в работе электроники
Импульсные помехи представляют собой короткие по времени, но высокоамплитудные электрические выбросы, способные вызывать нестабильность в работе микроконтроллеров, отказ цифровой логики, самопроизвольную перезагрузку устройств и сбои в передаче данных. Особенно уязвимы к таким воздействиям линии питания, сигнальные цепи и интерфейсы с высокой чувствительностью.
Фильтр импульсных помех устраняет сбои путём снижения крутизны фронта помехи и ограничения её амплитуды до безопасного уровня. Один из наиболее эффективных методов – использование LC-фильтров с точным подбором индуктивности и ёмкости. Например, для подавления импульсов длительностью 10–100 нс эффективно работают фильтры с индуктивностями 10–100 μH и керамическими конденсаторами на 1–10 nF, размещёнными максимально близко к чувствительным компонентам.
В высокочастотных диапазонах применяются ферритовые бусины, обладающие частотозависимым импедансом. На частотах выше 10 МГц они значительно увеличивают сопротивление цепи, рассеивая энергию помехи в виде тепла. В критически важных цифровых устройствах рекомендуется размещение ферритов перед каждым питающим пином микросхемы, особенно при использовании кабелей длиной более 20 см.
Дополнительно используются варисторы и TVS-диоды (супрессоры), мгновенно открывающиеся при достижении порога напряжения. TVS-диод с рабочим напряжением 5 В способен ограничить импульс амплитудой до 20 В за время менее 1 нс. Размещение супрессора непосредственно на входе питания позволяет защитить чувствительную электронику от электростатических разрядов и коммутационных выбросов.
Для интерфейсов передачи данных (USB, CAN, RS-485) эффективно применение дифференциальных фильтров с симметричными LC-цепочками и диодами Шоттки для ограничения перенапряжений. Установка симметричных фильтров снижает уровень дифференциального шума, сохраняя при этом целостность сигнала.
Эффективность фильтрации возрастает при соблюдении следующих рекомендаций: минимальная длина соединений между фильтрующими элементами и защищаемыми цепями, обязательное использование сплошных слоёв земли и правильная разводка обратного тока. Монтаж должен исключать образование петель, способных улавливать дополнительные наводки.
Разновидности импульсных помех и методы их подавления
Импульсные электромагнитные помехи делятся на несколько категорий по источнику возникновения и характеру воздействия на цепи. Наиболее распространённые: коммутационные, атмосферные, статические и радиочастотные импульсы от работающего оборудования.
Коммутационные помехи возникают при размыкании или замыкании цепей, особенно с индуктивной нагрузкой. Типичный пример – искрение в контактах реле или выключателей. Эффективным методом подавления является применение RC-цепей (сглаживающих фильтров) параллельно контактам, а также использование варисторов и супрессоров, ограничивающих перенапряжения.
Атмосферные импульсы представляют собой резкие электромагнитные выбросы, вызванные грозовыми разрядами. Их подавление требует установки газоразрядников или искровых разрядников на входах оборудования, а также организации экранирования и заземления всех токоведущих элементов.
Статические разряды (ESD) возникают при накоплении заряда на теле человека или объектах. Для защиты применяются быстродействующие TVS-диоды с низким уровнем остаточного напряжения, а также защитные экраны и проводящие покрытия на корпусах чувствительных устройств.
Импульсы от импульсных блоков питания и преобразователей могут проникать в соседние цепи через проводные или излучаемые каналы. Подавление осуществляется LC-фильтрами с ферритовыми дросселями, а также размещением фильтрующих компонентов непосредственно у источника помех.
Критически важным является выбор фильтрующих компонентов с учётом частотного спектра помехи, импульсной энергии и допустимого времени реакции. Недостаточно просто снизить амплитуду – необходимо исключить передачу помехи на чувствительные элементы схемы.
Принцип работы LC-фильтра в цепях переменного и постоянного тока
LC-фильтр состоит из индуктивности (L) и ёмкости (C), включённых последовательно или последовательно-параллельно. Его основная функция – подавление высокочастотных составляющих сигнала или помех за счёт различий в реактивном сопротивлении компонентов.
В цепях переменного тока индуктивность сопротивляется изменению тока, а конденсатор – изменению напряжения. При этом индуктивность эффективно блокирует высокочастотные составляющие, тогда как конденсатор шунтирует их на землю. Например, при частоте 1 МГц индуктивность 10 мкГн создаёт реактивное сопротивление около 62,8 Ом, а конденсатор 1 нФ – всего 0,16 Ом. Это приводит к резкому затуханию сигнала на высоких частотах.
В цепях постоянного тока LC-фильтр устраняет импульсные помехи, возникающие от коммутационных процессов или импульсных блоков питания. Индуктивность пропускает постоянный ток без значительного сопротивления, в то время как высокочастотные помехи «гаснут» на конденсаторе, подключённом параллельно нагрузке.
Для эффективной работы LC-фильтра необходимо учитывать резонансную частоту: f = 1 / (2π√(LC)). Фильтр должен быть настроен так, чтобы эта частота находилась ниже диапазона помех. Например, при L = 100 мкГн и C = 1 мкФ резонансная частота составит около 15,9 кГц – этого достаточно для подавления помех от импульсных преобразователей и цифровых схем.
При проектировании LC-фильтра важно минимизировать паразитные сопротивления, использовать конденсаторы с малым эквивалентным последовательным сопротивлением (ESR), а также экранировать элементы для уменьшения электромагнитной наводки.

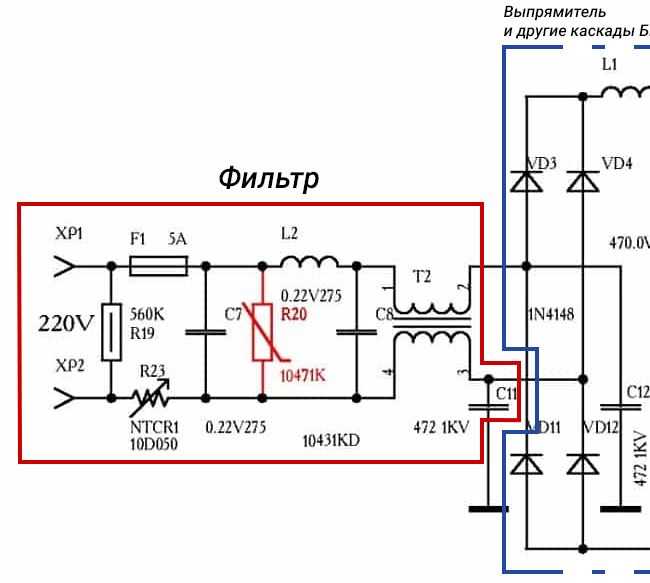

Выбор параметров фильтра для бытовых и промышленных устройств
При выборе параметров фильтра импульсных помех важно учитывать характер нагрузки, уровень электромагнитных наводок и требования к электробезопасности. Для бытовых устройств, таких как стиральные машины, холодильники и микроволновые печи, целесообразно использовать фильтры с номинальным током от 1 до 10 А и подавлением в диапазоне от 150 кГц до 30 МГц. Конденсаторы X-типа между фазой и нейтралью должны иметь ёмкость от 0,1 до 0,47 мкФ, а конденсаторы Y-типа между фазой/нейтралью и землёй – не более 4700 пФ, чтобы ограничить ток утечки до безопасных значений.
Для промышленных установок, включая частотные приводы, сварочные аппараты и автоматизированные линии, фильтры должны обеспечивать устойчивую работу при токах от 16 до 63 А. В этом случае рекомендуется применять синфазные дроссели с индуктивностью не менее 3 мГн и активные компоненты с высоким уровнем демпфирования. Конденсаторы X-типа – до 1 мкФ, Y-типа – до 10 нФ, при обязательном контроле токов утечки в пределах норм, установленных ГОСТ 30804.4.5-2013. Важно учитывать температурный диапазон и уровень вибраций, особенно в условиях цехов и станков с высокой механической нагрузкой.
При проектировании фильтра следует учитывать импеданс источника питания и спектр помех, характерный для конкретного оборудования. Например, для инверторов с широтно-импульсной модуляцией необходим фильтр с усиленным подавлением высокочастотных составляющих выше 10 МГц. В бытовой технике приоритет отдается снижению радиочастотных выбросов в эфир, поэтому требуется акцент на синфазную составляющую фильтрации.
Неправильный выбор параметров может привести к снижению эффективности подавления, перегреву компонентов и сбоям в работе устройства. Использование сертифицированных компонентов и точный расчет по импульсным токам и частотным характеристикам обеспечивают устойчивую работу оборудования в заданной среде эксплуатации.
Особенности монтажа фильтров импульсных помех в распределительных щитах
Фильтры импульсных помех должны устанавливаться как можно ближе к вводу питающего кабеля в распределительный щит. Это минимизирует длину неэкранированных участков и снижает вероятность наведения помех на другие цепи.
Подключение фильтра осуществляется строго в соответствии с маркировкой клемм: L (фаза), N (нейтраль), PE (земля). Нарушение порядка подключения снижает эффективность фильтрации и может привести к выходу устройства из строя.
Особое внимание уделяется заземлению: провод PE должен быть максимально коротким и подключаться напрямую к шине заземления щита. Избегать витых или длинных проводников, так как индуктивность провода резко уменьшает эффективность подавления высокочастотных импульсов.
При монтаже недопустимо прокладывать входные и выходные кабели фильтра параллельно или в одной трассе. Это вызывает паразитную связь и снижает степень подавления помех. Расстояние между входом и выходом должно быть не менее 10 см, желательно использование экранированных перегородок.
Фильтры должны иметь степень защиты, соответствующую условиям эксплуатации щита (не ниже IP20 для сухих помещений). При наличии вибрации рекомендуется применение дополнительных креплений, исключающих ослабление контактов.
Допускается установка нескольких фильтров на разные группы потребителей. В этом случае важно соблюдать раздельную прокладку входных и выходных линий каждого фильтра, исключая пересечения и совместные жгуты.
Как проверить работоспособность установленного фильтра на практике
Для проверки эффективности фильтра импульсных помех необходимо провести измерения и анализ сигналов до и после его установки. Основная задача – убедиться в снижении амплитуды помех и сохранении полезного сигнала.
- Подготовьте измерительное оборудование:
- осциллограф с полосой пропускания не ниже 100 МГц;
- спектральный анализатор или анализатор гармоник;
- генератор импульсных помех или реальный источник помех (например, электродвигатель, коммутационное устройство).
- Зафиксируйте исходные параметры сигнала без фильтра:
- запишите форму сигнала на осциллографе;
- зафиксируйте уровень шумов и помех в спектре;
- определите максимальную амплитуду импульсных выбросов.
- Установите фильтр и повторите замеры:
- сравните амплитуды пиков на осциллограмме – они должны уменьшиться не менее чем в 3-5 раз;
- проанализируйте спектр – интенсивность помех в диапазоне 150 кГц–30 МГц должна снизиться на 20 дБ и более;
- проверьте наличие искажений полезного сигнала, допустимое изменение амплитуды – не более 5%.
- Оцените стабильность работы фильтра в разных режимах:
- изменяйте нагрузку и частоту входного сигнала;
- повторяйте измерения при пиковых помехах и при длительной работе;
- зафиксируйте результат и сравните с нормативными требованиями.
Только комплексный подход с использованием точных приборов и целенаправленных тестов гарантирует объективную оценку работоспособности фильтра импульсных помех.
Вопрос-ответ:
Для чего используется фильтр импульсных помех в электрических цепях?
Фильтр импульсных помех служит для подавления коротких, резких помех, которые могут возникать в электрических цепях. Эти помехи могут создавать сбои в работе оборудования или приводить к искажению сигналов. Фильтр помогает защитить электронику, обеспечивая стабильную работу и предотвращая возможные повреждения.
Как устроен фильтр импульсных помех и какие основные компоненты в нем присутствуют?
Фильтр импульсных помех обычно состоит из элементов, таких как конденсаторы, дроссели и резисторы. Конденсаторы задерживают высокочастотные импульсы, дроссели создают индуктивное сопротивление для подавления помех, а резисторы могут ограничивать ток. Совместная работа этих компонентов помогает снизить амплитуду нежелательных импульсов и улучшить качество сигнала.
Какие проблемы могут возникнуть в электронных устройствах без использования фильтра импульсных помех?
Без фильтра импульсных помех устройства часто сталкиваются с перебоями в работе — это может быть непредсказуемое поведение, ложные срабатывания, сбои в программном обеспечении и даже физические повреждения компонентов. Импульсные помехи могут влиять на чувствительные цепи, снижать срок службы техники и создавать дополнительные трудности при эксплуатации.
Как правильно подобрать фильтр импульсных помех для конкретного электронного прибора?
Выбор фильтра зависит от характеристик помех, с которыми предстоит работать, а также от параметров самого устройства. Нужно учитывать частотный диапазон помех, амплитуду и уровень напряжения в цепи. Кроме того, важны размеры и допустимый уровень затухания сигнала. Обычно специалисты ориентируются на технические характеристики и рекомендации производителя, чтобы подобрать подходящий фильтр, который обеспечит защиту без снижения качества работы прибора.
