Интеркулер и радиатор в чем разница

Интеркулер и радиатор выполняют критически важные, но принципиально разные функции в системе охлаждения автомобиля. Радиатор отвечает за снижение температуры охлаждающей жидкости двигателя, предотвращая его перегрев. Интеркулер, в свою очередь, используется преимущественно в турбированных моторах и снижает температуру сжатого воздуха, подаваемого в цилиндры.

Радиатор подключён к системе охлаждения двигателя и работает с антифризом или тосолом. Нагретая жидкость поступает в радиатор, где охлаждается встречным воздушным потоком. Эффективность радиатора зависит от плотности сот, материала изготовления (чаще всего алюминий), а также объёма охлаждающей жидкости. При неисправности радиатора резко возрастает риск перегрева мотора.

Интеркулер, напротив, взаимодействует не с жидкостью, а с воздухом. Он размещается между турбиной и впускным коллектором. Сжатый турбиной воздух имеет высокую температуру, что снижает его плотность. Охлаждение воздуха через интеркулер увеличивает содержание кислорода в смеси, улучшает сгорание топлива и снижает детонацию. Чаще применяются воздушные или жидкостные интеркулеры, выбор зависит от конфигурации двигателя и доступного пространства под капотом.

Игнорирование различий между этими элементами может привести к некорректной диагностике и ошибкам при ремонте. Например, при падении мощности турбированного двигателя не стоит проверять радиатор, а нужно обратить внимание на возможные утечки или загрязнение интеркулера. Для атмосферных моторов, наоборот, интеркулер не имеет значения.

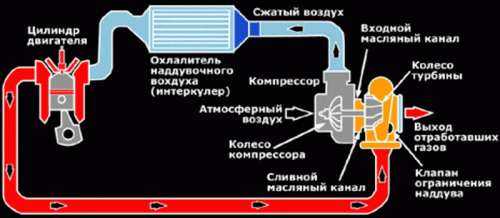

Назначение интеркулера в турбированных двигателях

Интеркулер предназначен для понижения температуры воздуха, нагнетаемого турбокомпрессором в цилиндры двигателя. После сжатия воздух значительно нагревается – его температура может достигать 150–200 °C, что снижает плотность заряда и увеличивает вероятность детонации. Интеркулер охлаждает этот воздух до 40–70 °C, повышая его плотность и обеспечивая более эффективное сгорание топливно-воздушной смеси.

Охлажденный воздух содержит больше кислорода на единицу объёма, что напрямую влияет на прирост мощности. В турбированных двигателях с интеркулером прирост может составлять до 10–20% по сравнению с аналогичной системой без охлаждения наддувочного воздуха.

Снижение температуры также уменьшает термическую нагрузку на поршни, клапаны и головку блока цилиндров. Это повышает долговечность двигателя и снижает риск перегрева при высоких нагрузках. Кроме того, интеркулер способствует более стабильной работе системы управления зажиганием, снижая вероятность пропусков воспламенения.

Наиболее эффективны фронтальные воздушные интеркулеры с прямым обдувом, устанавливаемые за передним бампером. Однако в некоторых моделях используются жидкостные интеркулеры, подключённые к отдельному контуру охлаждения, что позволяет размещать их ближе к впускному коллектору и уменьшать длину воздушных магистралей.

Функции радиатора в системе охлаждения двигателя

Радиатор служит ключевым элементом жидкостной системы охлаждения двигателя внутреннего сгорания. Его основная задача – отвод тепла от нагретого антифриза, проходящего через тонкие трубки и алюминиевые пластины теплообменника. Снижение температуры охлаждающей жидкости предотвращает перегрев двигателя и обеспечивает стабильный тепловой режим.

Рабочая температура антифриза в большинстве современных автомобилей составляет от 85 до 105 °C. Радиатор эффективно снижает её до допустимого уровня благодаря естественной или принудительной вентиляции воздушным потоком, проходящим через его секции. На стоянке или при низкой скорости включается вентилятор, управляемый термодатчиком или блоком управления двигателем (ЭБУ).

Радиатор также выполняет функцию стабилизатора теплового баланса, поддерживая оптимальные условия для сгорания топливовоздушной смеси и работы моторного масла. Это критично для снижения износа поршневой группы и предотвращения детонации.

Ещё одна важная задача – резерв отвода тепла при пиковых нагрузках. Во время длительного подъёма в гору или езды с прицепом радиатор компенсирует увеличенное тепловыделение, предотвращая перегрузку термостата и насоса охлаждающей жидкости.

Для поддержания эффективности радиатора необходимо регулярно проверять его на загрязнение сот, наличие коррозии и герметичность. Использование некачественного антифриза или механическое повреждение корпуса может привести к перегреву и последующим поломкам ГБЦ или прокладки головки блока.

Различия в конструкции и принципе работы узлов

Радиатор представляет собой теплообменник, состоящий из горизонтальных или вертикальных трубок, соединённых с тонкими металлическими ребрами. Через трубки циркулирует охлаждающая жидкость, которая отводит тепло от блока цилиндров и головки. Воздух, проходящий через ребра, снижает температуру жидкости, обеспечивая стабильный тепловой режим двигателя.

Интеркулер – это воздушный охладитель, обычно размещённый между турбокомпрессором и впускным коллектором. Он состоит из алюминиевого корпуса с внутренними каналами, по которым проходит нагретый сжатый воздух. Контакт с внешним потоком воздуха снижает температуру сжатого воздуха, повышая его плотность перед подачей в цилиндры.

Главное конструктивное отличие – в рабочей среде: радиатор охлаждает жидкость, интеркулер – воздух. Радиаторы рассчитаны на высокое давление и температуру антифриза, поэтому требуют герметичности и устойчивости к коррозии. Интеркулеры сконструированы для минимального аэродинамического сопротивления и эффективного охлаждения при интенсивных потоках воздуха.

В радиаторе циркуляция обеспечивается помпой, а эффективность зависит от скорости вращения вентилятора и качества охлаждающей жидкости. В интеркулере движение воздуха создаётся наддувом и зависит от конфигурации впуска и эффективности теплообмена.

При выборе компонентов важно учитывать материалы: алюминиевые интеркулеры легче, но менее устойчивы к механическим повреждениям, тогда как радиаторы из медных сплавов обеспечивают более высокий коэффициент теплоотдачи, но тяжелее и дороже в производстве.

Типы интеркулеров: воздушные и водяные

Интеркулеры делятся на два основных типа по способу охлаждения наддувочного воздуха: воздушные и водяные. Каждый из них применяется с учетом конструктивных особенностей автомобиля, уровня форсировки двигателя и условий эксплуатации.

• Воздушный интеркулер использует встречный поток воздуха для снижения температуры сжатого воздуха из турбонагнетателя. Такой тип наиболее распространён в серийных автомобилях с турбонаддувом.
• Водяной интеркулер применяет жидкостный теплообмен между наддувочным воздухом и охлаждающей жидкостью. Эта жидкость затем проходит через дополнительный радиатор и возвращается обратно в интеркулер.

Преимущества воздушных интеркулеров:

1. Простота конструкции без необходимости насоса и дополнительного контура охлаждения.
2. Низкая стоимость обслуживания и ремонта.
3. Меньшая масса по сравнению с водяными системами.

Недостатки воздушных интеркулеров:

1. Эффективность зависит от скорости движения автомобиля и внешней температуры.
2. Требуют наличия свободного пространства в передней части автомобиля для размещения.

Преимущества водяных интеркулеров:

1. Стабильное охлаждение даже при низкой скорости движения или в условиях перегрева подкапотного пространства.
2. Компактность и гибкость в размещении внутри моторного отсека.
3. Быстрая реакция на изменение нагрузки за счет высокой теплоемкости воды.

Недостатки водяных интеркулеров:

1. Сложность системы: необходимы насос, резервуар, шланги и радиатор.
2. Увеличенная масса и затраты на установку и обслуживание.
3. Потенциальные утечки жидкости и отказ системы при нарушении герметичности.

При выборе типа интеркулера учитываются мощностной потенциал двигателя, условия эксплуатации (трасса, город, спорт) и доступное пространство. Воздушные интеркулеры остаются оптимальными для большинства дорожных машин, тогда как водяные применяются в высокопроизводительных или ограниченных по пространству конфигурациях.

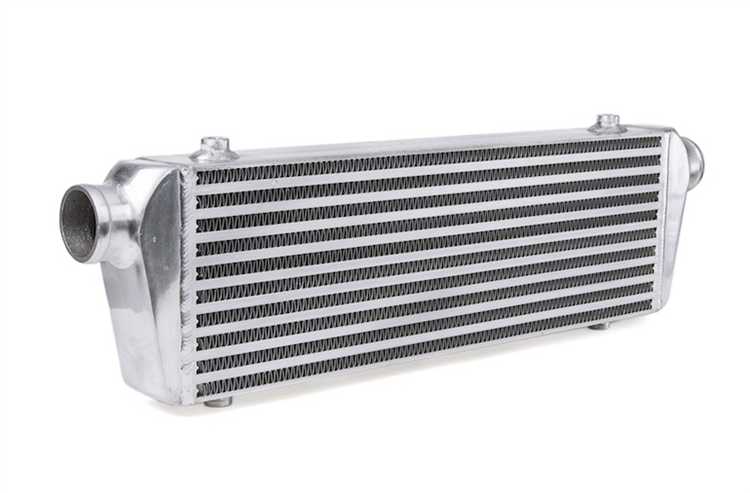

Материалы изготовления и теплопроводность компонентов

Интеркулеры преимущественно изготавливаются из алюминия благодаря его высокой теплопроводности (около 235 Вт/м·К), низкой массе и устойчивости к коррозии. Такие характеристики позволяют эффективно отводить тепло от сжатого воздуха, не увеличивая массу конструкции и не перегружая систему охлаждения.

Радиаторы также чаще всего производятся из алюминия, однако в некоторых случаях применяются медные элементы. Медь обладает значительно более высокой теплопроводностью (до 400 Вт/м·К), что обеспечивает ускоренный теплоотвод от охлаждающей жидкости. При этом медные радиаторы тяжелее и подвержены коррозии, что ограничивает их использование преимущественно в тяжелой технике и ретроавтомобилях.

Пластиковые бачки радиаторов применяются в системах, где приоритетом является снижение веса и стоимости. Однако пластик не участвует в теплообмене и при нагреве может терять прочность, поэтому такие элементы требуют усиленных соединений и температуростойких компаундов.

Оптимальный выбор материала зависит от условий эксплуатации. Для турбированных моторов, работающих с высокими температурами наддувочного воздуха, рекомендуется алюминиевый интеркулер с высокой плотностью ламелей. Для систем с повышенной нагрузкой на охлаждение антифриза может применяться радиатор с медным сердечником, если важна максимальная тепловая эффективность без учёта массы.

Влияние температуры воздуха на работу интеркулера

Температура входящего воздуха напрямую влияет на эффективность интеркулера, снижая или повышая его способность охлаждать наддувочный воздух перед впуском в цилиндры.

С понижением температуры окружающего воздуха увеличивается плотность воздуха, что улучшает теплообмен в интеркулере и снижает температуру нагнетательного воздуха на 15–30 °C в зависимости от конструкции и условий эксплуатации.

• При температуре окружающего воздуха ниже 10 °C интеркулер работает максимально эффективно, обеспечивая максимальное снижение температуры воздуха до впуска.
• При температуре свыше 30 °C эффективность падает из-за уменьшения разницы температур между нагретым воздухом после турбонаддува и окружающей средой.
• При высокой влажности воздуха наблюдается незначительное снижение теплоотдачи, так как влажный воздух обладает меньшей теплоемкостью.

Для оптимизации работы интеркулера рекомендуется:

1. Обеспечить свободный доступ воздуха к теплообменнику, исключая загрязнения и механические повреждения.
2. Использовать водяные интеркулеры в регионах с жарким климатом, так как вода обладает большей теплоемкостью и обеспечивает более стабильное охлаждение.
3. Регулярно проводить техническое обслуживание для удаления пыли и масла с поверхности ребер теплообменника, что сохраняет эффективность теплообмена.

При экстремальных температурах выше 40 °C возможно снижение мощности двигателя из-за недостаточного охлаждения воздуха и риска детонации. В таких условиях использование дополнительного охлаждения или модернизация интеркулера становятся необходимыми мерами.

Причины выхода из строя радиатора и интеркулера

Радиатор чаще всего выходит из строя из-за коррозии, возникающей при недостаточном контроле качества охлаждающей жидкости или попадании в систему загрязнений. Некачественный антифриз с высоким уровнем кислотности разрушает тонкие стенки радиатора, приводя к микротрещинам и протечкам.

Механические повреждения возникают при ударах камней или дорожного мусора, что особенно характерно для автомобилей с низкой посадкой. Засоры сот радиатора уменьшают эффективность теплоотвода, повышая температуру двигателя и способствуя перегреву.

Перегрев двигателя без своевременного реагирования увеличивает давление в системе охлаждения, что приводит к деформации или разрыву радиатора. Нарушения в работе термостата и вентилятора охлаждения усугубляют эту проблему.

Интеркулер подвержен повреждениям, связанным с воздействием агрессивной среды и перепадами давления. Внешние загрязнения, такие как грязь и масло, снижают эффективность теплообмена, а попадание влаги может вызвать коррозию алюминиевых элементов.

Основной причиной поломки интеркулера являются трещины в корпусе или трубках, возникающие из-за вибраций двигателя, перегрева или некачественной сборки. Высокое давление наддувочного воздуха при неправильной настройке турбонаддува вызывает механические повреждения и утечки воздуха.

Нарушение герметичности интеркулера приводит к падению мощности двигателя и увеличению расхода топлива. Для продления срока службы рекомендуется регулярная очистка, контроль давления и своевременная замена изношенных компонентов.

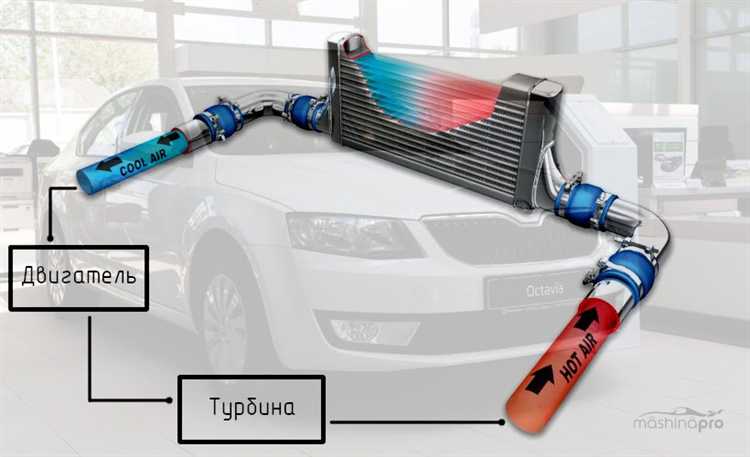

Когда необходимо устанавливать интеркулер дополнительно

Интеркулер рекомендуется устанавливать при наличии турбонаддува или компрессора, когда сжатый воздух, поступающий в цилиндры, имеет высокую температуру. Это снижает плотность воздуха и ухудшает эффективность сгорания топлива.

Если двигатель работает на повышенной нагрузке и высоких оборотах, особенно в условиях гонок или длительных подъёмов, дополнительный интеркулер улучшит охлаждение наддувочного воздуха, снижая риск детонации и увеличивая мощность.

Установка интеркулера необходима при увеличении давления наддува свыше 0,4–0,5 бар, поскольку без эффективного охлаждения воздуха возрастает температура, что негативно сказывается на ресурсе двигателя и расходе топлива.

В автомобилях с модернизированными турбокомпрессорами или чип-тюнингом с повышенным давлением наддува интеркулер обязателен для поддержания стабильной работы системы и предотвращения перегрева воздуха.

Дополнительный интеркулер рекомендуется в условиях жаркого климата, где температура окружающего воздуха превышает +30°C, так как эффективное охлаждение наддувочного воздуха позволяет избежать падения мощности и перегрева компонентов двигателя.

При замене штатной системы турбонаддува на более производительную без интеркулера происходит резкий рост температуры воздуха, что приводит к снижению эффективности и быстрому износу двигателя.

Интеркулер также актуален при установке водяных систем охлаждения наддувочного воздуха, где требуется оптимальное соотношение размеров и мощности охлаждения для конкретной конфигурации двигателя.

Вопрос-ответ:

В чем конкретное отличие по назначению интеркулера и радиатора в системе автомобиля?

Интеркулер служит для охлаждения сжатого воздуха после турбины или компрессора перед попаданием в двигатель, что повышает плотность воздуха и улучшает эффективность сгорания. Радиатор же предназначен для охлаждения жидкости в системе охлаждения двигателя, поддерживая оптимальную температуру самого мотора и предотвращая его перегрев.

Почему интеркулер часто располагается перед радиатором в моторном отсеке?

Интеркулер размещают ближе к передней части автомобиля, чтобы обеспечить максимальный поток свежего воздуха через его поверхность, что повышает эффективность охлаждения нагретого сжатого воздуха. Радиатор при этом обычно стоит за интеркулером, так как он охлаждает жидкость с помощью воздуха, который уже частично нагрет после прохождения интеркулера. Такое расположение оптимизирует тепловой обмен и способствует стабильной работе двигателя.

Какие признаки указывают на неисправность интеркулера и как это отражается на работе двигателя?

Если интеркулер поврежден или забит, двигатель может испытывать падение мощности, ухудшение отклика на газ и повышенный расход топлива. Это связано с тем, что нагретый и менее плотный воздух снижает эффективность сгорания топлива. Визуально можно заметить масляные пятна или коррозию на корпусе интеркулера, а также возможные посторонние шумы в системе турбонаддува.

Какие материалы используются при изготовлении интеркулеров и радиаторов, и как они влияют на теплообмен?

Для интеркулеров чаще всего применяют алюминий благодаря его высокой теплопроводности и малому весу, что обеспечивает быстрый отвод тепла и минимальную нагрузку на конструкцию автомобиля. Радиаторы могут изготавливаться из алюминия или меди с латунью; медь лучше проводит тепло, но тяжелее и дороже. Выбор материала влияет на скорость охлаждения и долговечность компонентов.

Как изменение температуры воздуха вокруг влияет на эффективность работы интеркулера?

При высокой температуре окружающего воздуха снижается разница температур между горячим сжатым воздухом и охлаждающим воздухом, проходящим через интеркулер, что ухудшает его способность эффективно снижать температуру. Это приводит к менее плотному воздуху, поступающему в двигатель, и, соответственно, снижению мощности. В холодную погоду эффективность интеркулера повышается, так как теплообмен происходит интенсивнее.

В чем основное отличие интеркулера от радиатора в системе автомобиля?

Интеркулер предназначен для охлаждения сжатого воздуха, который подается в двигатель после турбины или компрессора. Его задача — снизить температуру воздуха, чтобы увеличить плотность смеси и повысить мощность двигателя. Радиатор же отвечает за охлаждение жидкости, циркулирующей в системе охлаждения двигателя, предотвращая его перегрев. Таким образом, интеркулер работает с воздухом, а радиатор — с жидкостью, выполняя разные функции, но обе эти системы направлены на поддержание оптимального температурного режима двигателя.

Почему установка интеркулера важна для турбированных двигателей, а радиатор требуется для всех типов двигателей?

Турбированные двигатели сжимают воздух для увеличения мощности, что неизбежно повышает его температуру. Горячий воздух менее плотный, что снижает эффективность сгорания топлива. Интеркулер охлаждает этот воздух, что улучшает наполнение цилиндров кислородом и способствует более полной и мощной работе двигателя. Радиатор же нужен для всех двигателей, так как независимо от типа мотора, при работе выделяется большое количество тепла. Жидкостная система охлаждения с радиатором отводит это тепло, предотвращая перегрев и возможные повреждения деталей. Таким образом, интеркулер — это дополнительный элемент для повышения производительности, а радиатор — базовая часть защиты двигателя.
