Экранирование кабеля – это эффективный способ защиты проводки от внешних электрических помех, которые могут исказить сигнал или вызвать перебои в работе электрических устройств. Для этого используют специальные материалы, которые создают барьер для электромагнитных и радиочастотных излучений. Экранирование особенно важно в ситуациях, когда проводка проходит рядом с мощными источниками помех, такими как электродвигатели, трансформаторы или радиопередатчики.
Самостоятельное экранирование кабеля – задача выполнимая и не требует дорогостоящих материалов. В качестве основного материала для экрана часто используют металлизированные фольгированные покрытия или медные и алюминиевые проводники. Важно правильно выбрать способ экранирования в зависимости от типа кабеля, его назначения и условий эксплуатации. Например, для кабелей, передающих высокочастотные сигналы, экранирование должно быть плотным и сплошным.
Одним из самых распространенных методов является использование металлической фольги или плетеного экрана, который укладывается поверх изоляции кабеля. Этот способ позволяет создать хорошую защиту от внешних помех, при этом не увеличивая сильно диаметр кабеля. Однако для достижения максимальной эффективности экранирования важно правильно заземлить экран. Плохое заземление может привести к тому, что экранирование не будет работать должным образом, и помехи все равно будут проникать в сигнал.
Важной частью процесса экранирования является выбор подходящего типа материала. Если для защиты используется медь или алюминий, важно, чтобы материал был достаточно гибким и хорошо прилегал к кабелю. Также стоит обратить внимание на длину и плотность проволоки в плетеном экране, так как это напрямую влияет на уровень защиты от радиочастотных помех.
Рекомендуется также учитывать способ установки экрана. Он должен быть защищен от механических повреждений и не создавать дополнительного сопротивления для прохождения сигнала. Для кабелей, которые проходят через трубы или стенки, экранирование следует продлять в этих местах, чтобы предотвратить проникновение помех через возможные зазоры.
Выбор материалов для экранирования кабеля
Металлические экраны — это один из самых популярных вариантов. Они могут быть выполнены из меди, алюминия или стали. Медь обладает высокой проводимостью и обеспечивает отличную защиту от помех на высоких частотах. Алюминий дешевле и легче, но его экранирующие свойства немного ниже. Сталь используется реже, но она отлично защищает от низкочастотных помех и механических повреждений.
Металлизированные материалы также часто используются в экранировании кабелей. Они представляют собой пластик, покрытый тонким слоем металла, например, меди или алюминия. Эти материалы легки и гибки, что позволяет использовать их в ограниченных пространствах, однако их экранирующие свойства могут быть ниже по сравнению с цельнометаллическими экранами.
Фольга и экран из сетки являются хорошими решениями для экранирования кабелей в условиях сильных электромагнитных помех. Фольга из меди или алюминия обладает высокой гибкостью и устойчивостью к разрывам, а сетчатые экраны обеспечивают хороший баланс между гибкостью и защитой.
Пластиковые и полимерные покрытия используются для изоляции, но они не обеспечивают экранирования от помех. В некоторых случаях, для улучшения экранирования, их можно комбинировать с металлическими или металлизированными покрытиями.
Выбор материала зависит от специфики работы кабеля, типа и интенсивности внешних помех. Для домашнего использования чаще всего достаточно экранов из алюминиевой фольги или металлизированных пластиков, в то время как для промышленного оборудования предпочтительнее использовать медные экраны с высокой плотностью покрытия.
Как правильно обмотать кабель фольгой или металлической сеткой
Для эффективного экранирования кабеля с использованием фольги или металлической сетки важно соблюдать несколько ключевых этапов. Сначала следует подготовить нужные материалы: фольгу (алюминиевую или медную) или сетку с металлическим проводником, а также изоляцию для кабеля и крепежные элементы (например, изоленту или зажимы).
1. Подготовка кабеля: Перед тем как обматывать кабель, его необходимо очистить от изоляции в местах, где будет находиться экранирующий слой. Оставьте небольшую длину для удобства работы. Убедитесь, что кабель не имеет повреждений.

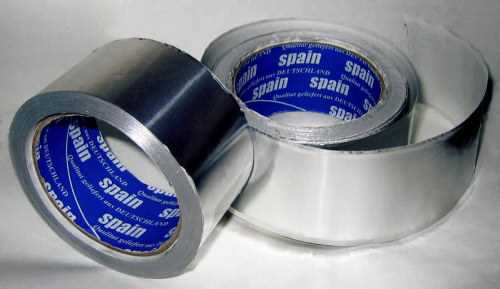

2. Обмотка фольгой: Возьмите алюминиевую или медную фольгу толщиной 0,1–0,2 мм. Разверните ее так, чтобы она могла плотно покрыть кабель. Оберните кабель фольгой, не оставляя зазоров, и фиксируйте края фольги с помощью изоленты. Для улучшения эффекта экранирования можно использовать несколько слоев фольги.
3. Обмотка металлической сеткой: Если вы используете металлическую сетку, то ее нужно аккуратно намотать вокруг кабеля, следя за тем, чтобы сетка не была слишком тугой и не повредила изоляцию. Металлическая сетка должна быть зафиксирована на кабеле и заизолирована с обоих концов. Для надежности можно использовать термоусадочную трубку.
4. Фиксация экрана: После обмотки фольгой или сеткой важно надежно зафиксировать экранирующий слой. Используйте изоленту или термоусадочные трубки для крепления и защиты от внешних воздействий. Все соединения должны быть герметичными, чтобы избежать попадания помех.
5. Проверка заземления: Для повышения эффективности экранирования важно правильно подключить экран к заземляющему устройству. Плохое заземление может свести на нет всю работу по экранированию.
Следуя этим простым рекомендациям, можно создать качественное экранирование кабеля, защищая его от внешних помех.
Схемы подключения экранированного кабеля к оборудованию

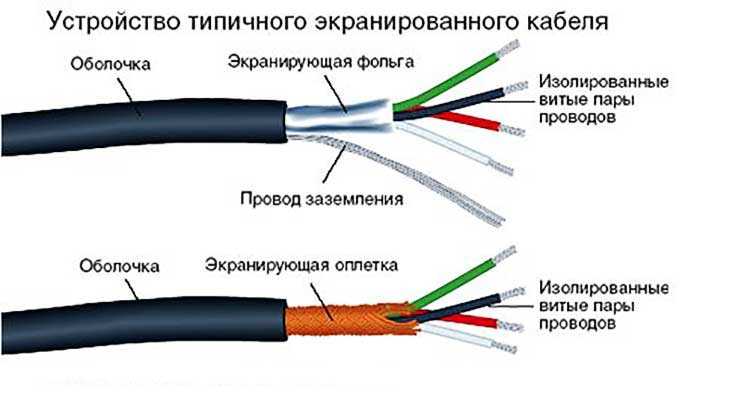

Для корректного подключения экранированного кабеля необходимо учитывать особенности его конструкции. Обычно экранированный кабель имеет несколько слоев, включая проводник и экран, который защищает от внешних электромагнитных помех.
При подключении кабеля к оборудованию следует правильно обрабатывать экран, чтобы он эффективно выполнял свою защитную функцию. Один из распространенных способов подключения – это соединение экрана с заземлением.
Подключение через заземление: экран кабеля должен быть соединен с землей на одном конце кабеля, а на другом оставить его изолированным, если оборудование не требует подключения экрана к корпусу. Это минимизирует риск попадания помех и предотвращает появление токов утечек.
Подключение экрана с двух сторон: в некоторых случаях рекомендуется подключать экран с обеих сторон кабеля, что повышает защиту от помех. Однако, этот метод может привести к замыканию на корпус, если не учтены все параметры электропроводности.
Метод «floating shield»: экран остается не заземленным на одном из концов, что может быть полезно в случае оборудования, чувствительного к напряжению земли. В этом случае экранирование будет функционировать как барьер, не создавая при этом возможных замыканий.
Особое внимание стоит уделить качеству соединения экрана. Использование специальных зажимов или контактов для экрана обеспечивает надежное соединение без потерь в проводимости.
При соединении экранированного кабеля с оборудованием важно избегать прямого контакта экрана с живыми проводниками, чтобы избежать коротких замыканий и ухудшения работы устройства.
Особенности экранирования кабелей в условиях высокой влажности
При экранировании кабелей в условиях высокой влажности важно учитывать влияние воды и влаги на проводку и материалы экрана. Влажность может привести к ускоренному старению изоляции, ухудшению качества сигнала и повышенному риску коротких замыканий. Поэтому выбор материалов и методы экранирования должны обеспечивать максимальную защиту от влаги.
Основные факторы, которые следует учитывать при экранировании кабелей в условиях высокой влажности:
- Материалы для экрана: Для защиты кабелей от воздействия влаги следует использовать материалы с высокой коррозионной стойкостью, такие как медь с дополнительным покрытием или алюминий с защитной пленкой. Использование пластиковых оболочек также помогает предотвратить проникновение влаги внутрь кабеля.
- Герметизация соединений: Важно обеспечить герметичность на стыках кабелей и в местах их подключения к оборудованию. Для этого рекомендуется использовать специальные герметизирующие муфты или термоусадочные трубки с клеевым слоем, которые эффективно предотвращают проникновение воды.
- Использование экранирования с дополнительной изоляцией: Помимо стандартных экранов, можно использовать дополнительные изоляционные материалы, которые обладают водоотталкивающими свойствами, такие как полиэтилен или фторопласт. Эти материалы могут значительно увеличить срок службы кабеля в условиях высокой влажности.
- Покрытие экрана антиоксидантами: Для предотвращения коррозии экранирования рекомендуется наносить специальные антикоррозийные покрытия на металлические элементы кабеля. Это поможет снизить вероятность появления ржавчины и повреждения экрана под воздействием влаги.
Также следует учитывать, что экранированные кабели в условиях высокой влажности должны быть тщательно проверены на наличие повреждений, поскольку даже малые трещины в изоляции могут стать источником попадания влаги внутрь кабеля.
При правильном подходе к выбору материалов и технологии монтажа, можно обеспечить надежную защиту кабелей в самых сложных климатических условиях, минимизируя риск ухудшения их эксплуатационных характеристик.
Проверка качества экранирования с помощью мультиметра
Для оценки качества экранирования кабеля с помощью мультиметра можно использовать метод измерения сопротивления между экраном и землей. Это позволяет определить, насколько эффективно экран защищает от внешних электромагнитных помех.
1. Установите мультиметр в режим измерения сопротивления (Ом). Подключите один щуп к экрану кабеля, а второй – к заземленной металлической поверхности или непосредственно к земле.
2. Нормальное значение сопротивления должно быть как можно более низким. Обычно оно не превышает нескольких Ом. Высокое сопротивление (более 10 Ом) может свидетельствовать о повреждениях экрана или недостаточном его контакте с землей.
3. Проверяйте сопротивление по всей длине кабеля. Если сопротивление варьируется, возможно, экран поврежден или неправильно заземлен в какой-то части кабеля.
4. Для проверки целостности экрана можно также измерить сопротивление между экраном и жилой провода. Если оно значительно ниже 10 Ом, это может указывать на короткое замыкание или дефект в изоляции.
5. Обратите внимание на стабильность показаний. Плавные изменения сопротивления могут свидетельствовать о колебаниях качества экрана, вызванных внешними воздействиями или износом материала.
Использование мультиметра позволяет быстро и точно проверить состояние экранирования кабеля, выявляя потенциальные проблемы, которые могут повлиять на его эффективность в защите от помех.
Устранение возможных ошибок при экранировании кабеля
Ошибка 1: Неправильный выбор материала экрана. Для эффективного экранирования кабеля необходимо правильно выбрать материал. Важно, чтобы материал был устойчив к внешним воздействиям и обладал хорошими проводящими свойствами. Использование фольги вместо сетки может быть неэффективным для защиты от высокочастотных помех.
Ошибка 2: Недостаточное покрытие экрана. При экранировании важно, чтобы экран покрывал весь кабель, включая участки, где проходят соединения. Недостаточное покрытие экрана или его повреждения могут привести к утечке помех. Для качественного экранирования следует использовать сплошной слой материала с минимальными зазорами.
Ошибка 3: Неправильное заземление экрана. Важным аспектом экранирования является правильное заземление. Неправильное подключение экрана к земле или его отсутствие может свести на нет все усилия по экранированию. Экранирование должно быть соединено с землей на обеих концах кабеля, чтобы обеспечить эффективный отвод помех.
Ошибка 4: Нарушение целостности экрана при монтаже. Механические повреждения экрана во время монтажа могут привести к ухудшению его свойств. Избегайте слишком сильного натяжения или повреждения экранирующего материала. Также важно не перегибать кабель на острые углы, чтобы избежать разрывов или трещин в экране.
Ошибка 5: Игнорирование длины экранирования. Экранирование должно быть достаточной длины для покрытия всех участков, которые могут подвергаться воздействию помех. Недостаточно длинный экран может пропускать помехи в местах соединений или разъемов. Убедитесь, что экранированный участок покрывает всю длину кабеля, где это необходимо.
Ошибка 6: Неправильный выбор метода обмотки. При использовании металлической сетки или фольги важно соблюдать правильную технику обмотки. Рекомендуется делать обмотку равномерной, избегая перекручиваний и прогибов, которые могут нарушить защитные свойства экрана. Также нужно следить за плотностью обмотки, чтобы исключить зазоры.
Вопрос-ответ:
Что нужно для экранирования кабеля от помех своими руками?
Для экранирования кабеля необходимо использовать материалы, которые обеспечат защиту от внешних электромагнитных помех. Это может быть фольга, металлическая сетка или специализированные экранирующие оболочки. Также важно правильно подключить экран к земле и соблюсти технологию монтажа. В зависимости от условий эксплуатации (например, влажность или температура) могут понадобиться дополнительные материалы, такие как термоусадочные трубки или герметики.
Как проверить качество экранирования кабеля после его монтажа?
Для проверки качества экранирования можно использовать мультиметр. Подключив его к экрану кабеля, можно измерить сопротивление между экраном и землей. Чем ниже сопротивление, тем лучше экранирование. Также важно провести тест на целостность экрана, чтобы убедиться в отсутствии повреждений, которые могут снизить защиту от помех. Важно помнить, что экран должен быть надежно заземлен.
Как правильно выбрать материалы для экранирования кабеля?
При выборе материала для экранирования следует учитывать несколько факторов. Для защиты от высокочастотных помех обычно применяют алюминиевую фольгу или медные экраны. Для защиты от низкочастотных помех могут использоваться более плотные материалы, например, стальная сетка. Также стоит обратить внимание на устойчивость материалов к воздействию внешней среды, например, на влагостойкость и термостойкость. Все материалы должны быть совместимы с типом кабеля и его предназначением.
Какие ошибки чаще всего возникают при экранировании кабелей и как их избежать?
Одна из самых распространенных ошибок — это неправильное заземление экрана. Если экран не заземлен должным образом, эффективность экранирования значительно снижается. Также ошибка может заключаться в недостаточной плотности обмотки экрана, что приводит к проникновению помех. Чтобы избежать этих проблем, нужно тщательно следить за процессом монтажа, правильно подключать экран к заземлению и выбирать качественные материалы. Важно соблюдать технологию установки экрана и избегать повреждений кабеля.
