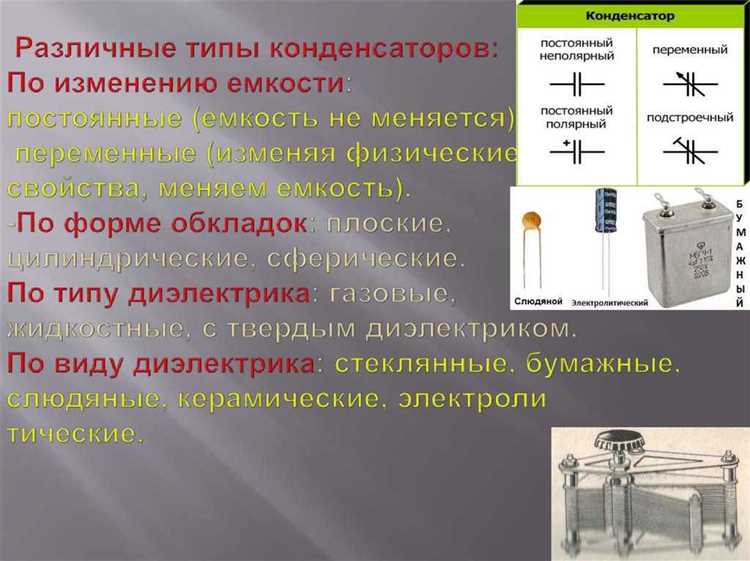

Пленочные и керамические конденсаторы отличаются конструкцией, внешним видом и параметрами. Пленочные состоят из тонких слоев полиэфирной или полипропиленовой пленки с металлическим покрытием. Керамические – из керамического диэлектрика с металлическими контактами на поверхности.
Внешний вид часто помогает отличить конденсаторы. Пленочные обычно имеют прямоугольный или цилиндрический корпус с ровной гладкой поверхностью и маркировкой с техническими данными. Керамические чаще бывают в форме диска или многослойных пластин, корпус у них жесткий и блестящий, а маркировка – короткая и схематичная.
Электрические параметры тоже различаются. Пленочные имеют стабильную емкость, низкий уровень потерь и выдерживают высокие напряжения, что отражено в маркировке. Керамические конденсаторы часто рассчитаны на меньшие напряжения, но способны работать при высоких частотах. Наличие или отсутствие полярности – ещё один признак: пленочные всегда неполярны, а керамические – тоже неполярны, но встречаются варианты с полярностью у других типов.
Проверка на ощупь и вес тоже информативна. Пленочные конденсаторы более легкие и гибкие, керамические – твердые и более тяжелые при одинаковом размере. По этим признакам можно быстро отличить тип без специального оборудования.
Внешний вид и конструктивные особенности пленочных и керамических конденсаторов
Керамические конденсаторы отличаются компактностью и формой, близкой к плоскому прямоугольнику или диску. Их корпус состоит из керамического материала с металлическими контактами на поверхности. Часто они имеют небольшие размеры, что облегчает монтаж в плотные схемы. Цвет корпуса варьируется от белого и бежевого до коричневого, иногда с нанесёнными маркировками.
Внутренняя конструкция пленочного конденсатора включает несколько слоёв тонкой полимерной пленки, намотанных или уложенных слоями с металлическими электродами между ними. Такая структура обеспечивает стабильность параметров и высокое сопротивление изоляции. Керамические конденсаторы строятся из множества керамических слоёв с тонкими слоями металлизации между ними, что позволяет получить высокую ёмкость при компактных размерах, но при этом увеличивает чувствительность к механическим напряжениям.
Отличить конденсаторы по виду помогает также маркировка: пленочные часто имеют указания типа пленки (например, МКП, ПЭТ), номинал с точностью до пФ и максимальное рабочее напряжение, а керамические указывают класс диэлектрика и ёмкость в пФ или нФ с буквенным обозначением допуска.
Типы маркировки на пленочных и керамических конденсаторах и их расшифровка
Пленочные конденсаторы обычно маркируются буквенно-цифровыми обозначениями. Часто встречается код с номиналом в пикофарадах, где первые две цифры – значащие, а третья – множитель в степенях десяти. Например, маркировка «104» означает 100 000 пФ или 0,1 мкФ. Вместо букв, указывающих тип пленки (ПЭТ, ПП, ПЭ), иногда встречается сокращение или обозначение серии.
Номинальное напряжение на пленочных конденсаторах указывается в вольтах, часто рядом с номиналом, например, «250V». Дополнительно может присутствовать обозначение допусков по емкости (например, ±5%) и температуры эксплуатации.
Керамические конденсаторы маркируются чаще всего трехзначным кодом емкости в пикофарадах, похожим на пленочные, но с добавлением буквенного индекса для класса диэлектрика. Например, «103» – 10 000 пФ или 0,01 мкФ. Буква после цифр указывает тип керамики: «C» – NP0 (низкотемпературный), «X7R» – стабильный в широком диапазоне, «Y5V» – с высоким допуском и изменением параметров.
У мелких SMD керамических конденсаторов может отсутствовать буквенно-цифровая маркировка из-за миниатюрных размеров, тогда для определения емкости применяются справочники по размеру и цвету корпуса.
Важная часть маркировки – дата производства и заводской код, они наносятся на корпус в виде коротких числовых или буквенных комбинаций. Для пленочных конденсаторов это может быть год и неделя выпуска, у керамических – код партии.
Для точного определения характеристик следует сверяться с паспортом изделия или каталогом производителя, поскольку стандарты маркировки могут отличаться в зависимости от региона и изготовителя.
Различия в электрических характеристиках: емкость, напряжение и допуски
Пленочные и керамические конденсаторы существенно отличаются по электрическим параметрам, что влияет на их применение.
- Емкость:
- Пленочные конденсаторы обычно имеют диапазон от нескольких пикофарад до нескольких микрофарад, с типичными значениями от 100 нФ до 10 мкФ.
- Керамические конденсаторы охватывают более широкий диапазон – от пикофарад до нескольких микрофарад, но чаще применяются в диапазоне до 1 мкФ.
- Рабочее напряжение:
- Пленочные конденсаторы рассчитаны на высокие напряжения – часто 100 В и выше, встречаются варианты до 630 В и выше.
- Керамические конденсаторы обычно выдерживают напряжения до 50-100 В, существуют специальные серии для более высоких напряжений, но при этом снижается емкость.
- Допуски емкости:
- Пленочные конденсаторы характеризуются стабильными допусками, часто ±5%, ±10%, что обеспечивает точность и надежность.
- Керамические конденсаторы могут иметь более широкий разброс, особенно в классах с неполистирольными материалами: от ±5% до ±20% и выше, в зависимости от типа диэлектрика.
Для приложений, требующих стабильной емкости и высокого рабочего напряжения, предпочтительны пленочные конденсаторы. Если важны малые габариты и высокая частота, обычно выбирают керамические, учитывая их вариации в допусках и напряжениях.
Особенности поведения пленочных и керамических конденсаторов при нагреве и эксплуатации
Пленочные конденсаторы сохраняют стабильность параметров при длительном нагреве до 85–105 °C, в зависимости от типа пленки. Температурный коэффициент емкости обычно не превышает ±100 ppm/°C. Небольшие изменения емкости связаны с расширением материала и внутренними напряжениями в пленке. Высокая механическая прочность обеспечивает устойчивость к вибрациям и ударам.
Керамические конденсаторы делятся на классы с разным температурным поведением. Конденсаторы класса 2 (например, X7R, Y5V) демонстрируют значительные изменения емкости при нагреве – от −15 % до +30 % на типовых диапазонах −55…125 °C. Класс 1 (NP0, C0G) отличается минимальными изменениями (до ±30 ppm/°C), но менее распространён для больших емкостей.
- При повышении температуры керамические конденсаторы класса 2 могут испытывать частичную потерю емкости из-за изменения диэлектрической проницаемости.
- Керамические конденсаторы более чувствительны к термоциклированию, что может привести к появлению трещин и снижению надежности.
Эксплуатация пленочных конденсаторов при температуре выше предела ведёт к ускоренному старению изоляционного материала, снижению диэлектрической прочности и увеличению утечек. Рекомендуется избегать постоянных перегревов свыше 110 °C и повышенной влажности, чтобы минимизировать деградацию.
Керамические конденсаторы склонны к пьезоэлектрическому эффекту, проявляющемуся при механических воздействиях и температурных колебаниях, что приводит к шумам и помехам в цепях. Для снижения влияния пьезоэффекта рекомендуется применять конструкции с низкопьезоэлектрическими диэлектриками или специальные корпуса.
- Пленочные конденсаторы демонстрируют высокую стабильность при эксплуатации в диапазоне температур до 105 °C.
- Керамические конденсаторы класса 2 требуют учета температурных изменений емкости и возможных механических повреждений.
- Избегать резких термошоков и вибраций для повышения долговечности обоих типов.
- Для высокотемпературных применений лучше выбирать пленочные конденсаторы с соответствующими характеристиками.
Звуковые и механические признаки: шумы, вибрации и прочность корпусов
Пленочные конденсаторы обычно не издают слышимых шумов при работе. Их корпус выполнен из пластика, часто с прочной термоусадочной пленкой, которая обеспечивает хорошую механическую устойчивость к вибрациям и ударам. При вибрациях или механческих воздействиях корпус остается целым, а внутренний элемент надежно защищен от смещения.
Керамические конденсаторы, особенно многослойные (MLCC), иногда могут проявлять так называемый «пиезоэффект» – при приложении переменного напряжения корпус и керамика вибрируют, создавая слабый звук или даже щелчки. Это происходит из-за кристаллической структуры диэлектрика. В вибрационном режиме на работающих керамических конденсаторах можно заметить микровибрации, что нехарактерно для пленочных.
Прочность корпусов керамических конденсаторов ниже: они хрупкие и легко ломаются при падениях или механических ударах. Пленочные конденсаторы лучше переносят такие нагрузки благодаря гибкости и пластичности материала корпуса.
При диагностике устройств звуковые сигналы и вибрации в районе керамических конденсаторов часто указывают на их работу в условиях повышенных напряжений или неисправности. Для проверки прочности можно аккуратно потрясти конденсатор: если слышны звуки или ощущается подвижность внутри, вероятно, это керамический элемент.
Как определить конденсатор с помощью мультиметра или другого измерительного оборудования
Для определения типа и исправности конденсатора применяется мультиметр с функцией измерения емкости или ESR-метр. Для начала необходимо отключить конденсатор от схемы и полностью разрядить его, чтобы избежать повреждений измерителя и неправильных показаний.
Если мультиметр оснащен функцией проверки сопротивления, можно измерить сопротивление изоляции конденсатора. Пленочные конденсаторы часто имеют очень высокое сопротивление утечки (десятки мегом), в то время как керамические могут показывать меньшие значения из-за микроскопических токов через диэлектрик.
ESR-метр позволяет выявить внутреннее сопротивление конденсатора. Для пленочных оно обычно значительно ниже, чем у керамических. Высокий ESR указывает на деградацию или повреждение конденсатора.
Измерение реактивного сопротивления на частоте 1 кГц с помощью LCR-метра помогает отличить типы конденсаторов по их поведению в цепи переменного тока. Пленочные обладают более стабильными параметрами при изменении частоты, керамические – изменяют характеристики заметнее.
Основные области применения пленочных и керамических конденсаторов и как это влияет на выбор
Пленочные конденсаторы широко используются в цепях с высокими требованиями к стабильности и точности. Их предпочитают в аудиотехнике, силовой электронике, импульсных блоках питания и схемах с высоким рабочим напряжением до нескольких киловольт. Пленочные модели характеризуются низкими потерями, высокой стабильностью ёмкости при температурных изменениях и длительным сроком службы. Это делает их оптимальным выбором для фильтров, разделительных и буферных цепей, где важна надёжность и постоянство параметров.
Керамические конденсаторы часто применяют в массовой электронике, системах цифровой обработки сигналов, в качестве байпасных и фильтрующих элементов на платах. Их преимущества – компактность, высокая ёмкость при малых размерах и невысокая стоимость. Керамические конденсаторы особенно эффективны в высокочастотных цепях и схемах с малыми токами, но чувствительны к механическим нагрузкам и температурным колебаниям, что ограничивает их использование в критичных по стабильности узлах.
При выборе между этими типами важно учитывать не только электрические параметры, но и условия эксплуатации. Для схем с высоким напряжением, значительными токами или необходимостью долгосрочной стабильности лучше подходят пленочные конденсаторы. Для компактных и недорогих устройств с большим количеством конденсаторов на плате чаще выбирают керамические. Анализ рабочих характеристик и требований к надёжности поможет сделать правильный выбор без излишних затрат.
Распространённые ошибки при определении типа конденсатора и способы их избежать
Ошибка в чтении маркировки приводит к неправильной классификации. Многие керамические конденсаторы имеют цифровую или буквенно-цифровую маркировку, указывающую ёмкость и допуск, тогда как на плёночных часто присутствуют буквенно-цифровые обозначения с указанием типа плёнки. Непонимание стандарта маркировки сбивает с толку.
Использование мультиметра без функции измерения ёмкости для проверки конденсатора часто не даёт однозначного результата. Плёночные конденсаторы обычно демонстрируют стабильное сопротивление, а керамические могут давать скачки из-за керамического диэлектрика. Для точного определения следует применять LCR-метр.
Подмена признаков, таких как звук при постукивании, может вводить в заблуждение. Керамические конденсаторы обычно более хрупкие, но не всегда издают характерный звук. Плёночные могут издавать слабый звон при механическом воздействии, но это ненадёжный критерий.
Игнорирование данных о допустимом напряжении и температурном диапазоне приводит к ошибкам при подборе. Плёночные конденсаторы устойчивы к высоким напряжениям и температуре, керамические – менее, но есть многослойные керамические с высокими параметрами. Анализ технических характеристик обязательный этап.
Способ избежать ошибок – использовать комплексный подход: визуальный осмотр, сверка маркировки с технической документацией, применение измерительных приборов с функцией измерения ёмкости и ESR, а также анализ условий эксплуатации. Это снижает риск неправильной идентификации.
Вопрос-ответ:
Какие визуальные отличия позволяют быстро определить пленочный конденсатор от керамического?
Пленочные конденсаторы обычно имеют прямоугольный или цилиндрический пластиковый корпус, часто с гладкой поверхностью и отчетливо видимыми выводами. Их корпус может быть прозрачным или окрашенным в различные цвета, при этом маркировка нанесена четко и крупно. Керамические конденсаторы чаще круглой или дисковидной формы с глазурованной поверхностью и более компактными размерами. Цвет у них обычно бежевый, коричневый или синий, а маркировка мелкая и иногда менее заметная.
Можно ли определить тип конденсатора с помощью мультиметра, и как это сделать правильно?
Мультиметр с функцией измерения емкости позволяет примерно оценить параметры конденсатора, но не всегда укажет его тип. Для проверки следует подключить прибор к выводам конденсатора и измерить емкость. Керамические конденсаторы часто имеют более стабильные показатели при разных частотах измерения, в то время как пленочные могут показывать небольшие колебания. Однако различия в значениях могут быть незначительными, поэтому мультиметр подходит скорее для проверки исправности, а не для точного определения типа.
Какие характерные звуковые и тактильные признаки помогают отличить пленочный конденсатор от керамического?
При постукивании по корпусу пленочный конденсатор издает более плотный и звонкий звук, благодаря жесткому пластиковому корпусу и внутреннему устройству. Керамический конденсатор обычно звучит более глухо из-за плотной керамической оболочки. На ощупь пленочный корпус гладкий и ровный, а керамический может иметь небольшие неровности или глазурованное покрытие. Вибрации от работающего устройства также могут отличаться: пленочные иногда создают слабые шумы при работе на высоких частотах, тогда как керамические обычно бесшумны.
Какие ошибки чаще всего допускают при попытке отличить пленочный и керамический конденсатор на глаз?
Частая ошибка — ориентироваться только на размер: иногда небольшие пленочные конденсаторы бывают похожи на керамические по габаритам. Также неправильно считать, что цвет корпуса всегда однозначно указывает тип — некоторые пленочные бывают цветными, как и керамические. Еще встречается ошибка в восприятии маркировки: мелкая или стертая надпись не всегда значит, что это керамика. Лучший способ — учитывать форму, материал корпуса и, при возможности, проверять электрические параметры с помощью оборудования.
