Как подключить 3 pin вентилятор к 2 pin

В системах охлаждения ПК нередко возникает необходимость подключить вентилятор с тремя контактами к разъёму, рассчитанному лишь на два. Это особенно актуально при использовании старых материнских плат, контроллеров или блоков питания, где отсутствует поддержка третьей линии управления скоростью. Знание точного назначения каждого контакта позволяет избежать ошибок при подключении и сохранить стабильную работу системы охлаждения.

Вентиляторы с тремя пинами имеют следующие контакты: GND (земля), 12V (питание) и tach (сигнал скорости). Двухпиновые разъёмы, как правило, передают только питание и землю, без контроля оборотов. Это означает, что при подключении вентилятор будет всегда работать на максимальной скорости, если не использовать внешние регуляторы или резисторы.

Подключение возможно путём физического совмещения двух нужных проводов вентилятора с контактами на 2 pin разъёме. Важно точно определить назначение пинов, чтобы избежать короткого замыкания или повреждения оборудования. Чаще всего используются цвета: чёрный – земля, красный – 12V, жёлтый – tach, но перед подключением рекомендуется свериться с маркировкой на корпусе вентилятора или его технической документацией.

Для надёжного контакта следует использовать переходник или вручную совместить коннектор, ориентируясь на пластиковые направляющие. Нельзя оставлять третий (tach) провод оголённым или замкнутым – его лучше изолировать. В случае, если планируется модернизация системы или требуется более точное управление оборотами, стоит рассмотреть варианты с использованием внешнего ШИМ-контроллера или переходом на вентиляторы с 4 pin интерфейсом.

Отличия конструкции 3 pin и 2 pin вентиляторов

3 pin вентиляторы оснащены тремя проводами: питание (обычно красный), земля (чёрный) и сигнал тахометра (жёлтый или синий). Питание подаётся по линии +12 В, земля замыкает цепь, а третий провод передаёт на плату информацию о скорости вращения ротора в виде импульсов, что позволяет отслеживать и при необходимости регулировать обороты.

2 pin вентиляторы имеют только два провода – питание и землю. Отсутствие тахометрического сигнала делает невозможным мониторинг скорости вращения и управление оборотами через BIOS или программное обеспечение. Такие вентиляторы всегда работают на полной мощности при подаче напряжения.

Конструктивно различия минимальны – корпус, крыльчатка и двигатель схожи, но электронная схема 3 pin вентилятора дополнена датчиком Холла и формирователем импульсов. Это повышает его универсальность в системах, где важна терморегуляция или контроль шума.

При выборе типа вентилятора важно учитывать требования к управлению охлаждением: если система не поддерживает регулировку по третьему пину, смысла в 3 pin решении нет, и достаточно 2 pin исполнения. Однако, если плата поддерживает автоматическое регулирование, предпочтительнее использовать 3 pin модель для получения точной обратной связи по оборотам.

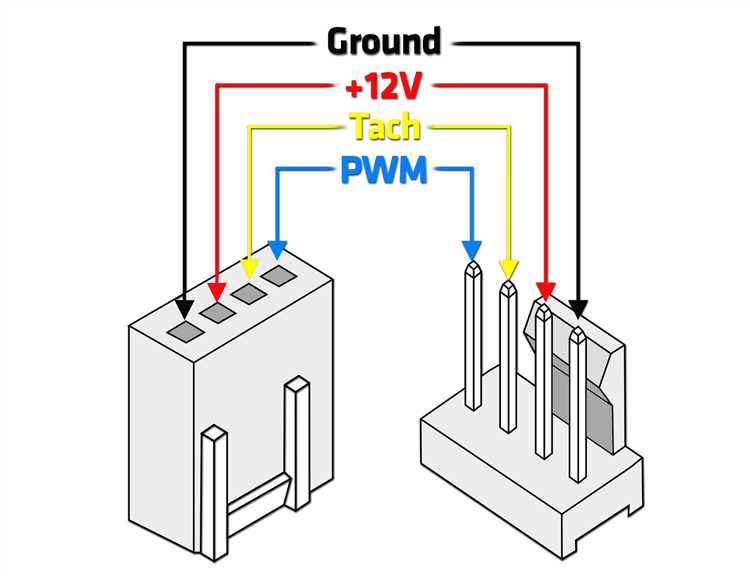

Назначение проводов в 3 pin вентиляторе

3 pin вентиляторы используются в компьютерных системах для охлаждения компонентов и отличаются наличием трёх отдельных проводов, каждый из которых выполняет строго определённую функцию. Неправильное подключение может привести к отсутствию вращения, нестабильной работе или повреждению вентилятора.

• Чёрный провод – это общий минус (GND). Он служит возвратным проводом для питания и должен подключаться к массе источника питания или контроллера.
• Красный провод – это линия питания +12 В. Через этот провод подаётся основное напряжение, обеспечивающее вращение вентилятора.
• Жёлтый или синий провод – это сигнальный выход тахометра (TACH). Он используется для передачи информации о скорости вращения вентилятора в оборотах в минуту (RPM) на материнскую плату или контроллер.

В редких случаях может отличаться цветовая схема, особенно в вентиляторах от менее известных производителей. Поэтому перед подключением рекомендуется проверить маркировку на корпусе вентилятора или использовать мультиметр для прозвонки цепей. Визуальное расположение проводов в 3 pin разъёме: первый контакт (GND), второй (12V), третий (TACH).

Если планируется подключение к 2 pin разъёму, используется только чёрный и красный провода. Сигнальный провод остаётся неподключённым, так как 2 pin интерфейс не поддерживает передачу данных о скорости вращения.

Определение полярности на 2 pin разъеме

Для подключения вентилятора важно точно определить, где находится плюс и минус на 2 pin разъеме. Ошибка приведёт к некорректной работе или выходу вентилятора из строя. Стандартного расположения контактов нет – производители могут использовать разную распиновку, поэтому полагаться на цвет проводов нельзя.

Первый способ – использование мультиметра. В режиме измерения постоянного напряжения подключите щупы к контактам разъема. При включенном питании положительное значение на дисплее означает, что красный щуп подключён к плюсу, чёрный – к минусу. Если значение отрицательное – полярность обратная.

Второй способ – отслеживание дорожек на плате. Если разъём расположен на плате, можно проследить дорожку от одного из контактов до ближайшего конденсатора или диода. Плюсовой контакт обычно соединён с анодом диода или плюсом конденсатора.

Также можно воспользоваться документацией на плату или корпус разъема. Иногда на корпусе указаны символы «+» и «–» или маркировка VCC и GND. Эти обозначения однозначно указывают на полярность.

Перед подключением вентилятора обязательно убедитесь в правильности полярности, особенно если на разъеме отсутствует защита от переполюсовки. Проверка занимает меньше минуты, но предотвращает повреждение компонентов.

Соединение проводов вентилятора с 2 pin разъемом

Для подключения 3 pin вентилятора к 2 pin разъему необходимо правильно соединить провода питания, игнорируя управляющий сигнал. В 3 pin вентиляторе три провода: чёрный – земля (GND), красный – питание (+12 В), жёлтый или синий – тахометрический выход (сигнал оборотов).

На 2 pin разъеме обычно один контакт – это GND, второй – +12 В. Перед подключением следует определить полярность, используя маркировку на плате, мультиметр или трассировку дорожек питания.

Для подключения нужно соединить чёрный провод вентилятора с землёй на 2 pin разъеме, а красный – с линией питания. Жёлтый или синий провод не подключается, так как 2 pin разъем не поддерживает передачу сигнала оборотов и не влияет на работу вентилятора.

Соединение желательно выполнять с помощью пайки, клемм или через переходник. Не рекомендуется скрутка без изоляции, особенно при длительном использовании – возможен нагрев и плохой контакт.

После подключения проверьте запуск вентилятора при включении питания. Если не вращается – перепроверьте полярность и надёжность контактов.

Изоляция и фиксация соединения после подключения

После подключения 3 pin вентилятора к 2 pin разъему необходимо обеспечить надежную изоляцию и механическую фиксацию контактов. Это предотвращает короткие замыкания, а также повреждение проводов при вибрации или механических нагрузках.

Для изоляции рекомендуется использовать термоусадочную трубку подходящего диаметра. Перед соединением проводов трубку надевают на один из проводов, после чего – сдвигают на место пайки и прогревают феном или зажигалкой до плотного прилегания. Если пайка не использовалась, а провода были соединены скруткой, термоусадка также подходит, но необходимо предварительно обеспечить прочный контакт проводов.

Альтернативой служит качественная изолента – лучше использовать тканевую или ПВХ-ленту, устойчивую к температуре и со временем не теряющую адгезии. Обматывать соединение нужно с натяжением, в два-три слоя, с заходом на изоляцию самих проводов.

Фиксация соединения особенно важна в корпусах с высокой вибрацией или при нестабильной укладке проводов. Для этого применяют пластиковые стяжки или самоклеящиеся монтажные площадки с зажимами. Фиксировать нужно не место соединения, а участки проводов рядом, чтобы исключить натяжение на сам контакт.

Если соединение располагается вблизи движущихся элементов (вентиляторов, лопастей, механизмов), требуется дополнительная защита – например, укладка в гофру или термостойкий рукав. Это снижает риск перетирания изоляции и обрыва.

Соблюдение этих рекомендаций обеспечивает долговечность и безопасность подключения, даже при длительной работе в условиях повышенной вибрации и температуры.

Варианты подключения без пайки

Для подключения 3 pin вентилятора к 2 pin разъему без пайки применяют механические и контактные методы, сохраняющие надежность соединения и возможность быстрой замены.

Наиболее распространенный способ – использование изолированных клемм-«наконечников» типа «мама» и «папа». Их надевают на провода вентилятора и разъема, обеспечивая плотный контакт. Для надежности рекомендуется использовать клеммы с упругой фиксацией и однозначно соответствующего сечения под провода (обычно 18-22 AWG).

Другой вариант – применение специальных клеммных колодок (разъемов с прижимными контактами). Они имеют пружинные или винтовые фиксаторы, позволяющие закрепить провода без пайки. Важно правильно зафиксировать жилы, чтобы исключить люфт и прерывистый контакт.

Для быстрого монтажа часто используют изоленту в сочетании с обжимными гильзами. Гильзу надевают на скрученные концы проводов, обжимают пресс-клещами, после чего соединение изолируют лентой. Такой метод долговечнее, чем простая скрутка и изоляция.

При отсутствии специализированных инструментов и материалов допускается использование термоусадочных трубок с клеммами, которые одновременно фиксируют и изолируют контакт. Для этого необходимо предварительно соединить провода методом скрутки, надеть трубку и нагреть для усадки.

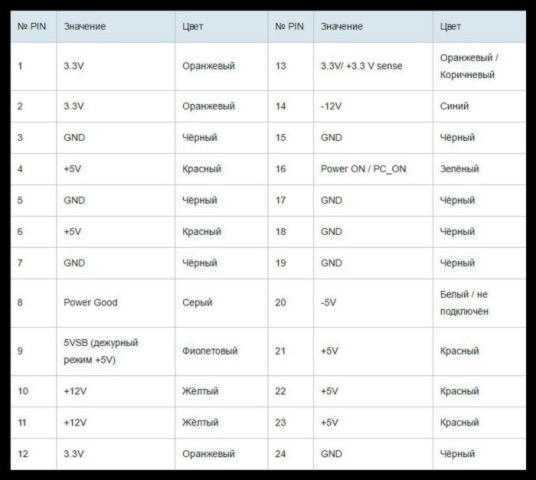

Проверка работы вентилятора после подключения

После подключения 3 pin вентилятора к 2 pin разъему необходимо убедиться в правильности подключения и корректной работе устройства. Для этого выполняют следующие шаги:

1. Подайте питание на разъем и убедитесь, что вентилятор начинает вращаться без посторонних шумов и задержек.
2. Проверьте направление вращения лопастей – оно должно совпадать с технической документацией вентилятора.
3. Замерьте напряжение на контактных проводах с помощью мультиметра. На 2 pin разъеме обычно подается 12 В (для ПК-вентиляторов), важно, чтобы напряжение соответствовало спецификациям вентилятора.
4. Проверьте стабильность вращения, убедитесь в отсутствии прерываний или залипания лопастей.
5. Если вентилятор не вращается, перепроверьте полярность подключения проводов, так как неправильная полярность может блокировать запуск мотора.
6. В случае использования контроллера скорости с 2 pin разъемом проверьте, что регулятор не снижает напряжение ниже минимального уровня запуска вентилятора.

Только после успешного прохождения всех перечисленных проверок можно считать подключение выполненным корректно и безопасно для оборудования.

Возможные риски и ограничения при таком подключении

При подключении 3 pin вентилятора к 2 pin разъему отсутствует передача сигнала тахометра (обратной связи о скорости вращения), что исключает возможность мониторинга и управления оборотами через систему. Это ограничение снижает контроль над температурным режимом и уровнем шума.

Отсутствие третьего провода для управления ШИМ (широтно-импульсной модуляцией) приводит к работе вентилятора на постоянной скорости, что может вызвать повышенный износ подшипников и увеличить энергопотребление, если вентилятор рассчитан на переменное управление.

Некорректное подключение полярности при адаптации 3 pin к 2 pin разъему способно привести к повреждению вентилятора или контроллера питания из-за обратного тока. Рекомендуется тщательно проверять соответствие проводов перед соединением.

Использование 2 pin разъема ограничивает возможности автоматической регулировки скорости в зависимости от температуры, что особенно критично в системах с высокой тепловой нагрузкой и требующих точного охлаждения.

В случае несоответствия напряжения питания вентилятора (например, 12 В вентилятор подключен к 5 В линии) возможна нестабильная работа или выход из строя механизма. Следует использовать вентиляторы, совместимые с доступным напряжением на разъеме.

При длительной работе без контроля скорости увеличивается риск перегрева компонентов системы, что может привести к снижению надежности оборудования и необходимости частой профилактики.

Вопрос-ответ:

Можно ли подключить 3 pin вентилятор к 2 pin разъему без дополнительных устройств?

Да, можно. Для этого потребуется соединить питание и землю вентилятора с соответствующими контактами 2 pin разъема. Третий контакт, который отвечает за тахометрический сигнал, останется не подключённым и не повлияет на работу вентилятора. Однако контроль скорости вращения будет невозможен.

Какие риски возникают при подключении 3 pin вентилятора к 2 pin разъему?

Основной риск — отсутствие управления скоростью вращения и контроля оборотов, так как 2 pin разъем не поддерживает передачу сигнала тахометра и ШИМ. Кроме того, если перепутать полярность, вентилятор может не работать или выйти из строя. Неправильная изоляция соединений способна привести к короткому замыканию.

Как определить полярность проводов на 2 pin разъеме для правильного подключения вентилятора?

Полярность обычно обозначается цветом проводов: красный или другой яркий цвет — плюс, чёрный или коричневый — минус (земля). Если маркировки нет, можно использовать мультиметр для измерения напряжения на разъеме при включённом питании, чтобы выявить положительный и отрицательный выводы.

Влияет ли подключение 3 pin вентилятора к 2 pin разъему на уровень шума и ресурс работы устройства?

Отсутствие управления скоростью вращения часто означает, что вентилятор будет работать на полной мощности, что может увеличить шум и износ подшипников. При таком подключении вентилятор не сможет автоматически снижать обороты при снижении температуры, поэтому его ресурс может уменьшиться при постоянной максимальной нагрузке.

Какие инструменты и материалы понадобятся для подключения 3 pin вентилятора к 2 pin разъему без пайки?

Можно использовать специальные клеммы для соединения проводов, зажимы типа «вилки» или винтовые клеммники. Также полезны изолента или термоусадочная трубка для защиты соединений от короткого замыкания и механических повреждений. Для безопасного и надёжного контакта важно тщательно зачистить провода перед соединением.

Можно ли подключить 3 pin вентилятор напрямую к 2 pin разъему без дополнительных устройств?

Да, подключить 3 pin вентилятор к 2 pin разъему возможно, но с некоторыми ограничениями. Вентилятор с 3 контактами обычно имеет провода для питания (+12 В), заземления и сигнала тахометра (обратная связь о скорости вращения). При подключении к 2 pin разъему отсутствует контакт для передачи сигнала тахометра, поэтому информация о скорости вращения не будет доступна. При этом питание и заземление сохраняются, и вентилятор должен работать нормально. Важно правильно определить полярность проводов, чтобы не повредить устройство. Если необходимо регулировать скорость, то через 2 pin разъем это сделать нельзя, потребуется другой способ.

Как определить полярность проводов на 2 pin разъеме при подключении 3 pin вентилятора?

Для правильного подключения нужно выяснить, какой контакт разъема служит для питания, а какой — для заземления. Обычно на 2 pin разъемах красный или другой яркий цвет соответствует плюсу (+12 В), а черный или коричневый — минусу (земля). Если цветовая маркировка отсутствует, можно использовать мультиметр в режиме измерения напряжения: при подключении к работающему источнику питания на плюсовом контакте будет примерно +12 В относительно минусового. Также стоит проверить документацию или маркировку на плате, к которой подключается вентилятор. Неверное соединение полярности может привести к поломке вентилятора, поэтому перепроверка обязательна.
