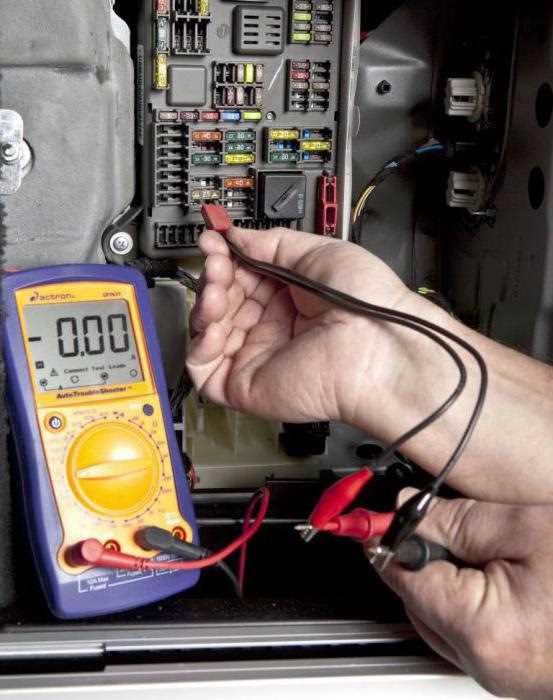

При подозрении на утечку тока в системе стартера важно действовать точно и системно. Даже без специализированных приборов можно выявить проблему, если воспользоваться базовыми инструментами и логикой. Для начала потребуется доступ к аккумулятору, мультиметр в режиме амперметра (или простейшая лампочка в качестве нагрузки), а также понимание схемы подключения стартера.
Утечка тока через стартер чаще всего происходит из-за загрязнённых контактов, повреждённой изоляции или зависших щёток. Первый признак – постепенное разряжение аккумулятора при длительном простое автомобиля. Проверку нужно начать с отключения клеммы «минус» и последовательного включения тестовой лампы между клеммой и минусовым проводом. Если лампа горит – в цепи есть потребитель, и стартер может быть его источником.
Далее необходимо поочерёдно снимать провода со стартера: сначала управляющий с «замка зажигания», затем силовой с аккумулятора. После каждого этапа следует наблюдать за лампой – если она гаснет после отключения одного из проводов, значит именно этот контур вызывает утечку. Особенно важно проверить втягивающее реле – оно может зависнуть в замкнутом состоянии и давать утечку даже при выключенном зажигании.

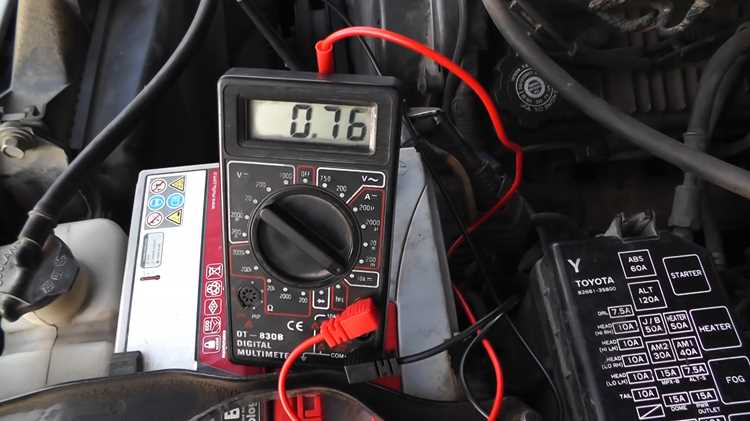

Как распознать признаки утечки тока через стартер
Первый признак – быстрая разрядка аккумулятора после ночной стоянки при условии, что он исправен и недавно заряжен. Если утром напряжение на клеммах ниже 12,4 В без видимых причин, проверьте стартер.
Теплый корпус стартера при длительном простое – серьёзный сигнал. Прикоснитесь к нему рукой через несколько часов после выключения зажигания. Он должен быть полностью холодным. Любое остаточное тепло – повод для проверки.
Наблюдается слабое искрение при подключении аккумулятора? Возможно, постоянный потребитель в цепи стартера. При подключении «плюса» клемма не должна давать заметной искры, если все выключено.
Падение напряжения в цепи стартера в покое можно проверить мультиметром. Установите режим измерения тока утечки (если доступен) или напряжения, и проверьте значение между клеммой аккумулятора и проводом, идущим к стартеру. При выключенном зажигании значение должно быть нулевым или стремиться к нему.
Проверьте провод массы от стартера к кузову. Наличие нагрева или обугливания на разъёмах – косвенное свидетельство утечки. Коррозия и слабый контакт создают паразитные токи, особенно на старых авто.
Если при повороте ключа стартер срабатывает с задержкой, а после отключения зажигания слышны щелчки – это может быть залипание втягивающего реле, вызванное остаточным током.
Что подготовить перед проверкой стартера без приборов
Перед тем как приступить к проверке стартера на утечку тока без использования мультиметра или другого оборудования, необходимо подготовить следующие элементы:
- Аккумулятор с полной зарядкой. Разряженный аккумулятор может исказить результаты проверки. Убедитесь, что напряжение на клеммах составляет не менее 12,6 В при выключенном зажигании.
- Изолированный ключ на 10 и 13 мм. Понадобится для отключения и подключения проводов на стартере и аккумуляторе. Использование изолированного инструмента снижает риск короткого замыкания.
- Чистая сухая ветошь. Необходима для удаления грязи и влаги с клемм и корпуса стартера – это снижает риск ложных признаков утечки.
- Заранее отключённые потребители тока. Выключите фары, печку, магнитолу и другие системы, чтобы исключить их влияние на поведение системы запуска.
- Доступ к стартеру. При необходимости снимите защиту картера или воздушный фильтр. Стартер должен быть визуально доступен для осмотра контактов и возможного прослушивания.
- Часы или секундомер. Понадобятся для отслеживания времени реакции при замыкании цепи и выявления признаков утечки (например, искрения или характерного щелчка).
Подготовив всё необходимое, можно переходить к практической части проверки, минимизируя ошибки и повышая точность наблюдений.

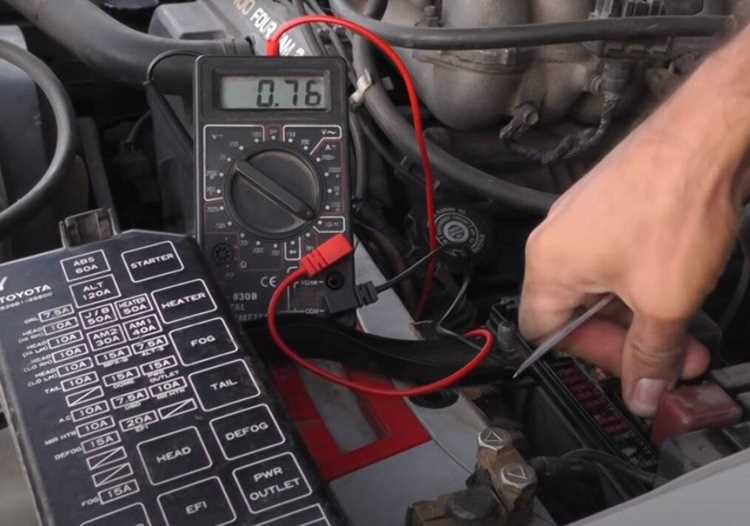

Как безопасно обесточить автомобиль перед началом проверки
Убедись, что ключ не замкнёт контакт с металлическими частями кузова. Работай одной рукой, избегая касания клеммы и корпуса одновременно. Сначала отключай минус, затем, при необходимости, и плюс – в этом порядке исключается вероятность короткого замыкания через инструмент.
После снятия клеммы отодвинь её в сторону, чтобы исключить случайный контакт. Зафиксируй её изолирующим материалом – например, резиновой перчаткой или куском пластика. Не допускай касания клеммы к металлическим элементам даже случайно.
Если в автомобиле установлена система сигнализации с резервным питанием, подожди 2–3 минуты после отключения клеммы, чтобы цепи полностью разрядились. Это исключит ложные срабатывания или подачу остаточного напряжения.
Как определить разрядку аккумулятора, связанную с утечкой
Признак утечки – быстрая разрядка аккумулятора при выключенном зажигании. Чтобы исключить внешние факторы, убедитесь, что все электроприборы отключены: свет, магнитола, прикуриватель. Далее выполните проверку по следующему алгоритму:
| Шаг | Действие | Ожидаемый результат |
|---|---|---|
| 1 | Полностью зарядите аккумулятор от внешнего источника | Напряжение должно составлять 12,6–12,8 В |
| 2 | Оставьте автомобиль на стоянке минимум на 8 часов | Наблюдайте за уровнем заряда без запуска двигателя |
| 3 | Измерьте напряжение мультиметром утром | Если ниже 12,4 В – возможна утечка |
| 4 | Снимите клемму «минус» и снова измерьте напряжение | Если оно выросло – утечка через бортовую сеть |
Дополнительно проверьте клеммы аккумулятора – окисление или слабый контакт могут имитировать симптомы утечки. Осмотрите проводку стартера на наличие трещин, следов нагрева и окисления. Стартер с поврежденной изоляцией может создавать постоянную утечку даже при выключенном зажигании.
Если после отключения стартера разряд аккумулятора прекращается – проблема с его внутренними утечками или реле втягивающего.
Как проверить стартер на звук при включении зажигания
Вставьте ключ в замок зажигания и поверните его в положение запуска. Обратите внимание на характер звука стартера. Если слышен чёткий, быстрый щелчок и двигатель начинает крутиться – стартер, скорее всего, работает исправно.
Если слышен только один щелчок – втягивающее реле срабатывает, но стартер не вращается. Возможные причины: износ щёток, загрязнение коллектора, слабый контакт в цепи питания.
Повторяющийся частый щелчок указывает на недостаточное напряжение питания. Это может быть вызвано разряженным аккумулятором, окислением клемм или плохим соединением массы.
Полное отсутствие звука при повороте ключа требует проверки цепи питания: начните с клемм аккумулятора, затем – провод к стартеру, массу на кузове и сам замок зажигания.
Если слышен визг или металлический скрежет – это признак того, что бендикс не входит в зацепление с маховиком. Причины: повреждённые зубья, износ бендикса, проблемы с втягивающим реле.

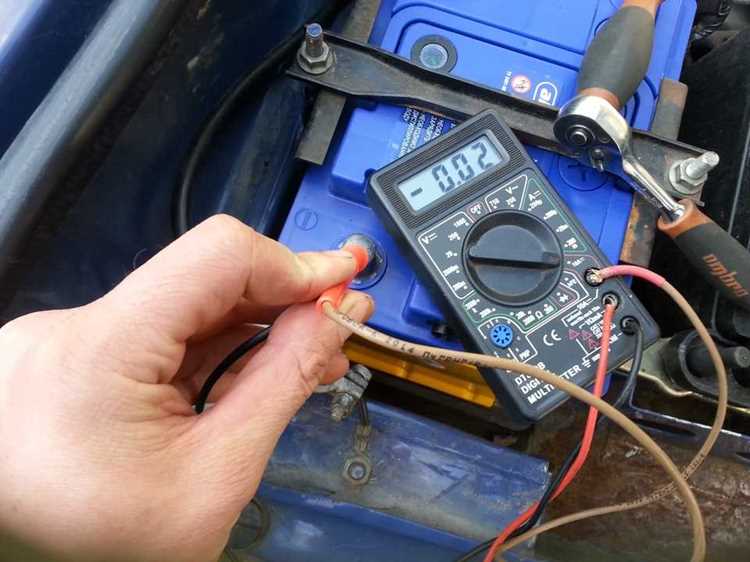

Как выявить нагрев проводки как признак утечки тока
Проверьте участки проводки, идущие к стартеру, сразу после выключения зажигания. При отсутствии утечки они должны оставаться холодными или слегка теплыми. Явный перегрев – сигнал о протекании тока при неработающем стартере.
Особое внимание уделите клеммам на аккумуляторе, контактам втягивающего реле и массе. При утечке ток создает локальное нагревание, особенно в местах повышенного сопротивления. Ощупывайте провода руками, но только после отключения зажигания и соблюдения мер безопасности.
Проверяйте не только центральные кабели, но и обмотку на стартере, если к ней есть доступ. Признак утечки – стабильный нагрев, не связанный с недавним запуском двигателя. Нагрев может сохраняться до нескольких минут после выключения зажигания.
Для точности запомните: нормальный температурный фон провода спустя 5–10 минут после запуска – комнатный. Все, что ощутимо теплее, требует проверки на постоянное потребление тока.
Как временно исключить стартер из цепи для наблюдения
- Отключите минусовую клемму аккумулятора для предотвращения коротких замыканий.
- Найдите главный силовой провод, идущий от аккумулятора к стартеру. Обычно это толстый кабель, подключённый к втягивающему реле.
- Отсоедините этот кабель от клеммы втягивающего реле. Обязательно заизолируйте оголённый наконечник, чтобы исключить контакт с массой.
- При необходимости отключите сигнальный провод с малого разъёма втягивающего реле, отвечающий за подачу управляющего сигнала от замка зажигания.
- Восстановите соединение минусовой клеммы аккумулятора.
Теперь стартер полностью исключён из цепи, и можно наблюдать, сохраняется ли утечка тока. Если утечка исчезает, проблема кроется в стартере или его управляющей цепи.
Как вести наблюдение за состоянием аккумулятора после проверки
После исключения утечки тока через стартер, необходимо регулярно фиксировать напряжение аккумулятора при помощи мультиметра. Измеряйте напряжение утром, до запуска двигателя. Норма для полностью заряженной батареи – 12.6–12.8 В. Значения ниже 12.4 В указывают на потерю заряда, даже при отсутствии утечки.
Оценивайте уровень заряда под нагрузкой. Включите ближний свет и обогрев стекла на 2–3 минуты при заглушенном двигателе, затем замерьте напряжение. Если показатель опускается ниже 12.0 В, аккумулятор утратил емкость или требует зарядки.
Следите за напряжением при работающем двигателе. При исправном генераторе оно должно находиться в пределах 13.8–14.4 В. Значения ниже 13.5 В или выше 14.8 В требуют диагностики системы зарядки.
Проверяйте аккумулятор на саморазряд. Отключите его от клемм и замерьте напряжение. Через 12 и 24 часа сделайте повторные измерения. Падение более 0.2 В за сутки свидетельствует о деградации пластин или электролита.
Фиксируйте данные в таблице: дата, напряжение утром, под нагрузкой, при заведённом двигателе, через 12 и 24 часа. Это поможет выявить постепенное ухудшение состояния батареи и вовремя заменить её.
