Как работает 4 тактный двигатель

Четырехтактный двигатель внутреннего сгорания – это наиболее распространённый тип силовой установки, используемой в легковых автомобилях, мотоциклах и малой технике. Он получил своё название благодаря четырём отдельным этапам, из которых состоит один рабочий цикл: впуск, сжатие, рабочий ход и выпуск. Каждый из этих тактов выполняется за один ход поршня, в результате чего полный цикл требует двух оборотов коленчатого вала.

Во время впуска поршень движется вниз, создавая разрежение в цилиндре, через открытый впускной клапан поступает топливно-воздушная смесь. Далее, при движении поршня вверх, оба клапана закрыты, и происходит сжатие смеси, повышающее её температуру и давление. В верхней мёртвой точке свеча зажигания инициирует воспламенение, и начинается рабочий ход – давление расширяющихся газов толкает поршень вниз. Последний такт – выпуск: отработанные газы удаляются через открытый выпускной клапан при движении поршня вверх.

Точное управление фазами газораспределения обеспечивается распределительным валом, синхронизированным с коленвалом с помощью ремня или цепи ГРМ. Нарушения в этой синхронизации могут привести к сбоям в работе двигателя или даже его повреждению. Клапаны управляются кулачками распределительного вала и возвращаются в исходное положение пружинами. Отдельное внимание следует уделить чистоте каналов системы смазки – недостаток масла ускоряет износ трущихся деталей, включая кулачки и рокеры.

Для стабильной работы двигателя важно следить за качеством топлива, своевременно менять воздушный и масляный фильтры, а также соблюдать интервалы замены моторного масла. Пренебрежение этими мерами приводит к нарушению смесеобразования и увеличению отложений в камере сгорания, что снижает эффективность каждого из четырёх тактов и ускоряет общий износ агрегата.

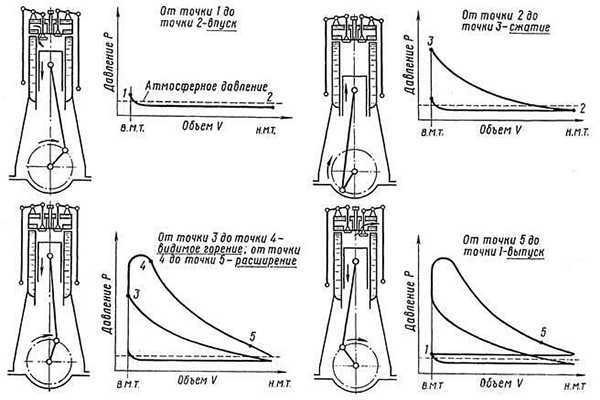

Что происходит на такте впуска топлива и воздуха

На первом такте четырехтактного цикла поршень перемещается от верхней мертвой точки (ВМТ) к нижней мертвой точке (НМТ). В этот момент впускной клапан открыт, а выпускной клапан остается закрытым, что создает герметичную камеру между цилиндром и впускным трактом.

Образующийся вакуум при движении поршня вниз вызывает активное поступление топливовоздушной смеси или чистого воздуха в случае дизельного двигателя. Смесь подается через впускной коллектор, давление в котором немного выше, чем в цилиндре, благодаря работе дроссельной заслонки или турбонаддува (при наличии).

Качество впуска напрямую зависит от формы впускного канала, диаметра клапанов и степени наполнения цилиндра. Для обеспечения стабильной подачи необходимо своевременное открытие впускного клапана – часто это происходит чуть до прихода поршня в ВМТ. Такой режим называется ранним открытием клапана и помогает использовать инерцию потока для лучшего наполнения.

Закрытие впускного клапана также происходит с запаздыванием – после прохождения НМТ. Это позволяет впустить в цилиндр максимум рабочей смеси за счет эффекта «добора» за счет скорости потока.

На этом этапе не происходит сжатия или сгорания – только заполнение цилиндра рабочим веществом, от качества которого зависит эффективность следующих тактов и общая мощность двигателя.

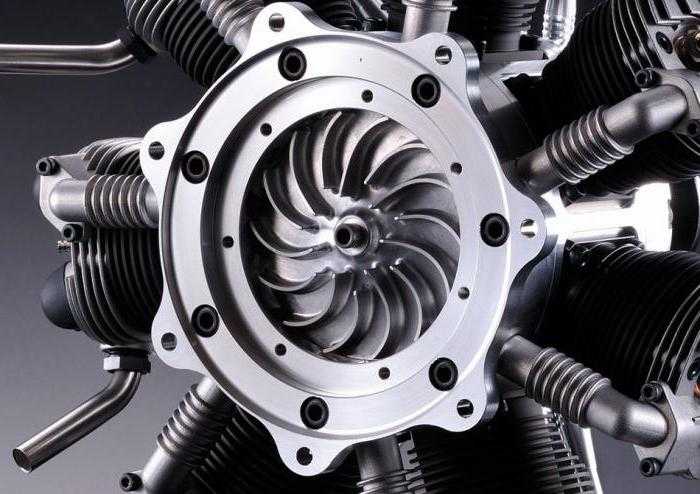

Как работает такт сжатия и зачем он нужен

Такт сжатия начинается в момент, когда поршень движется вверх от нижней мёртвой точки к верхней мёртвой точке. В этот момент оба клапана – впускной и выпускной – полностью закрыты. Основная задача этапа – уменьшить объём топливовоздушной смеси для повышения давления и температуры внутри цилиндра.

Сжатие происходит в следующей последовательности:

1. Поршень поднимается вверх в цилиндре.
2. Объём камеры сгорания уменьшается, при этом смесь начинает сжиматься.
3. Давление внутри цилиндра возрастает до 9–15 атмосфер (в зависимости от степени сжатия двигателя).
4. Температура смеси повышается до 400–500 °C, но она ещё не воспламеняется.

Зачем нужен такт сжатия:

• Увеличение энергии сгорания: при высоком давлении топливо сгорает быстрее и эффективнее, что повышает крутящий момент и КПД двигателя.
• Стабильность воспламенения: сжатие обеспечивает условия, при которых искра от свечи зажигания приводит к мгновенному воспламенению всей смеси, а не её части.
• Снижение расхода топлива: за счёт полного сгорания удаётся получить больше энергии из меньшего объёма топлива.

Критически важно, чтобы степень сжатия соответствовала типу используемого топлива. Например, бензиновые двигатели с высокой степенью сжатия требуют бензин с октановым числом не ниже 95, чтобы избежать детонации – самопроизвольного взрыва смеси до появления искры.

Роль свечи зажигания на такте воспламенения смеси

На такте воспламенения топливовоздушная смесь находится в максимально сжатом состоянии, и именно в этот момент требуется точный импульс энергии для запуска процесса горения. Свеча зажигания выполняет эту задачу, создавая электрическую искру между электродами при напряжении от 12 000 до 45 000 В, в зависимости от конструкции системы зажигания.

Искра должна возникнуть строго в определённый момент – за несколько градусов до достижения поршнем верхней мёртвой точки. Опережение зажигания определяется ЭБУ или системой механического управления и критически влияет на эффективность сгорания. Недостаточно раннее зажигание приводит к потере мощности, слишком раннее – к детонации.

Свеча зажигания должна обладать устойчивостью к высоким температурам (до 900 °C) и давлению (более 40 бар). Для этого используется керамический изолятор, жаростойкий электрод из никель-хромового сплава и герметичное уплотнение, предотвращающее утечки газов.

Скорость распространения фронта пламени в цилиндре зависит от качества искры. Недостаточная энергия разряда или загрязнённые электроды могут привести к неполному сгоранию, снижению КПД и увеличению выбросов CO и HC. Оптимальная рабочая температура свечи – от 450 до 870 °C. Ниже – возникает нагар, выше – риск калильного зажигания.

Для стабильной работы важно подбирать свечи в соответствии с рекомендациями производителя двигателя, учитывая тепловое число, длину резьбы, форму центрального электрода и наличие сопротивления. Использование неподходящих свечей может нарушить баланс системы зажигания и привести к повреждению поршневой группы.

Что делает поршень на такте выпуска отработанных газов

На такте выпуска поршень движется от нижней мертвой точки (НМТ) к верхней мертвой точке (ВМТ). Это движение начинается сразу после окончания такта рабочего хода. В этот момент выпускной клапан открыт, а впускной остается закрытым.

Основная задача поршня – вытеснить из цилиндра отработавшие газы, оставшиеся после сгорания топливно-воздушной смеси. Давление в камере сгорания к началу выпуска значительно ниже, чем во время воспламенения, поэтому сопротивление движению поршня минимально.

Эффективность такта выпуска напрямую зависит от формы камеры сгорания, скорости открытия выпускного клапана и синхронизации фаз газораспределения. Задержка с открытием клапана или недостаточный ход поршня может привести к частичному выгоранию в цилиндре, что снижает мощность двигателя и увеличивает выбросы вредных веществ.

Для повышения эффективности современные двигатели используют систему изменения фаз газораспределения. Она позволяет открывать выпускной клапан немного раньше окончания рабочего такта, используя остаточное давление для начала выпуска до того, как поршень начнет подниматься.

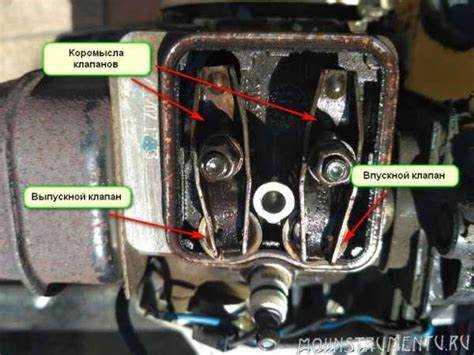

Как взаимодействуют коленвал и распределительный вал

Коленчатый вал и распределительный вал связаны между собой через привод – чаще всего это зубчатый ремень, цепь или реже шестерни. Передаточное отношение составляет 2:1: коленвал совершает два оборота за один оборот распредвала. Это необходимо для соблюдения синхронности открытия и закрытия клапанов в рамках четырехтактного цикла.

Во время вращения коленвал передает движение на распределительный вал. Распредвал, в свою очередь, с помощью кулачков управляет работой впускных и выпускных клапанов. Момент открытия клапана определяется углом расположения кулачка относительно оси вала. Любое отклонение в синхронизации приводит к нарушению фаз газораспределения и снижению эффективности двигателя, вплоть до повреждения поршневой группы.

Для точного взаимодействия валов критично соблюдать метки фаз на шкивах при установке привода. При износе цепи или растяжении ремня возникает риск смещения фаз, поэтому рекомендуется периодически проверять натяжение привода и состояние натяжителей.

В современных двигателях распространены системы изменения фаз газораспределения (например, VVT), где синхронизация между валами может динамически корректироваться. Это позволяет оптимизировать наполнение цилиндров в разных режимах работы, но требует более сложной системы управления и точной диагностики при обслуживании.

Почему важна синхронизация клапанов и поршней

Синхронизация клапанов и поршней обеспечивает точное совпадение моментов открытия и закрытия клапанов с положением поршня в цилиндре. Это критично для правильного наполнения камеры сгорания топливовоздушной смесью и своевременного выпуска отработанных газов.

Нарушение синхронизации ведёт к механическому контакту поршня с открытым клапаном, что вызывает серьёзные повреждения деталей двигателя, вплоть до разрушения клапанов или поршней. Даже незначительные смещения в фазах газораспределения снижают эффективность сгорания, увеличивают расход топлива и повышают токсичность выхлопа.

Оптимальная синхронизация позволяет добиться максимальной компрессии и полной очистки камеры сгорания от продуктов горения, что повышает мощность и экономичность двигателя. В современных двигателях она достигается точной настройкой ремня или цепи газораспределительного механизма и контролем углового положения распределительного и коленчатого валов.

Регулярная проверка и корректировка фаз газораспределения обязательна при техническом обслуживании для предотвращения ухудшения характеристик и механических поломок. Применение датчиков положения и систем электронного управления газораспределением повышает точность синхронизации и адаптивность работы двигателя под разные режимы.

Отличия работы четырехтактного двигателя от двухтактного

Основное различие между четырехтактным и двухтактным двигателем заключается в количестве ходов поршня, необходимых для выполнения полного цикла работы. В четырехтактном двигателе цикл занимает четыре хода поршня (впуск, сжатие, рабочий ход, выпуск), а в двухтактном – два (сжатие и рабочий ход с одновременным выпуском и впуском).

• Такт впуска и выпуска: В четырехтактном двигателе впуск и выпуск разделены разными тактами, что позволяет эффективнее контролировать процессы наполнения цилиндра и удаления отработанных газов. В двухтактном эти процессы частично совмещены, что снижает качество очистки цилиндра.
• Смазка: В двухтактных двигателях масло часто смешивается с топливом, что упрощает конструкцию, но увеличивает выбросы и расход масла. В четырехтактных смазка осуществляется отдельной системой, повышая ресурс двигателя и снижая загрязнение.
• Мощность и эффективность: При одинаковом объеме двухтактный двигатель обеспечивает примерно в 1,5 раза большую мощность за счет удвоения числа рабочих ходов. Однако четырехтактные двигатели обладают более высоким КПД благодаря точному регулированию процессов впуска и выпуска.
• Экологичность: Четырехтактные двигатели выделяют меньше несгоревших частиц и углеводородов, так как процессы горения и выпуска организованы более эффективно. Двухтактные склонны к повышенным выбросам из-за смешивания топлива с маслом и неполного сгорания.
• Конструкция и обслуживание: Четырехтактные двигатели имеют более сложную конструкцию с распределительным валом, клапанами и системой смазки, что увеличивает вес и стоимость, но снижает износ. Двухтактные проще и легче, но требуют частого технического обслуживания.

Рекомендации по выбору двигателя зависят от области применения: двухтактные подходят для маломощной техники и условий, где важен низкий вес и простота, а четырехтактные – для транспорта и оборудования с высокими требованиями к надежности, экономичности и экологичности.

Что влияет на стабильность работы двигателя в каждом такте

Стабильность работы четырехтактного двигателя напрямую зависит от точности выполнения каждого из четырех тактов: впуска, сжатия, воспламенения и выпуска. Нарушения в любом из этих этапов ведут к снижению мощности, повышенному расходу топлива и износу деталей.

На такте впуска критично обеспечить правильное соотношение топливовоздушной смеси и оптимальное наполнение цилиндра. Неправильная работа впускных клапанов или засорение фильтра снижают объем поступающего воздуха, что уменьшает эффективность горения. Использование датчиков давления и расхода воздуха помогает контролировать и корректировать подачу смеси в реальном времени.

На такте сжатия важна герметичность цилиндра и точная синхронизация работы клапанов и поршня. Износ колец поршня или неплотности в головке блока приводят к потере компрессии, снижая эффективность воспламенения. Регулярная проверка компрессии и состояние уплотнителей поддерживают стабильность этого этапа.

Такт воспламенения зависит от своевременной и качественной искры. Некачественные свечи зажигания или сбои в системе зажигания вызывают пропуски зажигания и детонацию. Рекомендуется использовать свечи с рекомендуемыми характеристиками и контролировать состояние катушек зажигания.

Такт выпуска должен эффективно удалять отработанные газы, чтобы не снижать объем свежей смеси на следующем такте. Засоры в выпускной системе или неправильная работа клапанов приводят к остаточным газам в цилиндре, ухудшая процесс сгорания. Очистка выхлопной системы и проверка работы клапанного механизма обеспечивают нормальный ход такта выпуска.

Вопрос-ответ:

Как происходит последовательность работы четырехтактного двигателя?

Четырехтактный двигатель выполняет четыре основных процесса в строгой последовательности: впуск, сжатие, рабочий ход и выпуск. На такте впуска поршень опускается, создавая вакуум, который затягивает топливно-воздушную смесь в цилиндр через открытый впускной клапан. Затем клапаны закрываются, и поршень начинает движение вверх, сжимая смесь. В конце сжатия происходит воспламенение смеси, что вызывает расширение газов и толкает поршень вниз — это рабочий ход. Наконец, поршень снова поднимается, выталкивая отработавшие газы через открытый выпускной клапан. После этого цикл повторяется.

Почему синхронизация клапанов и поршня важна для работы двигателя?

Синхронизация обеспечивает точное совпадение движений клапанов и поршня. Если клапаны открываются или закрываются не вовремя, это может привести к потере мощности, повышенному расходу топлива или даже повреждению деталей. Например, если выпускной клапан остается открытым в момент сжатия, часть смеси может уйти наружу, снижая эффективность. Правильная синхронизация достигается с помощью системы распределения, где коленчатый вал и распределительный вал связаны цепью или ремнем с определённым передаточным числом.

Как именно происходит воспламенение смеси в цилиндре четырехтактного двигателя?

Воспламенение смеси происходит в конце такта сжатия, когда поршень находится в верхней мертвой точке. В этот момент свеча зажигания генерирует искру, которая поджигает сжатую топливно-воздушную смесь. Быстрое горение смеси вызывает резкое увеличение давления внутри цилиндра, что толкает поршень вниз с большой силой, создавая рабочий ход. Именно от качества искры и состояния свечи зависит стабильность и мощность этого процесса.

В чем отличие четырехтактного двигателя от двухтактного по принципу работы?

Главное отличие состоит в том, что четырехтактный двигатель выполняет полный цикл из четырех отдельных движений поршня: впуск, сжатие, рабочий ход и выпуск. В двухтактном же двигателе все процессы совмещаются в двух движениях поршня — впуск и выпуск происходят одновременно с сжатием и рабочим ходом. Это упрощает конструкцию, но снижает эффективность сжигания и увеличивает загрязнение. Четырехтактные двигатели обычно работают тише, экономичнее и с меньшим уровнем выхлопных газов, но имеют более сложный механизм.
