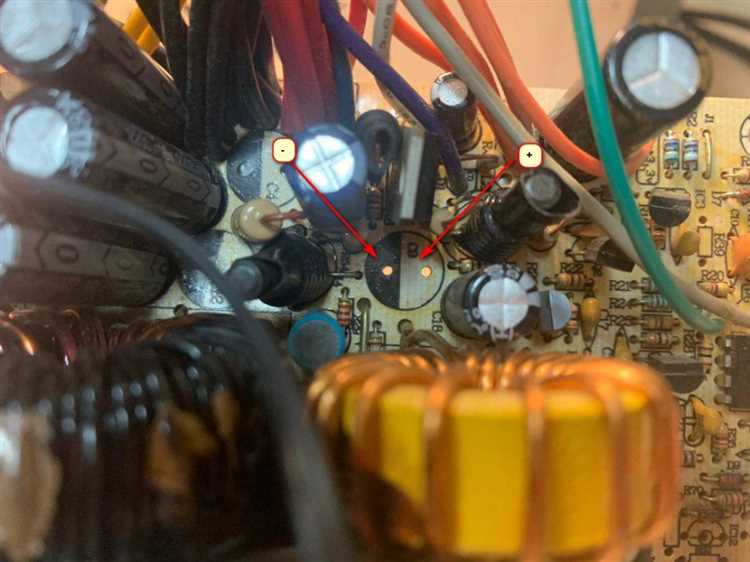

Правильный выбор и расчет конденсатора для блока питания критичен для его стабильной работы. Неправильно подобранный конденсатор может вызвать перегрев, повышенный уровень шума и снижение срока службы устройства. Чтобы избежать этих проблем, важно учитывать несколько факторов: требуемую емкость, рабочее напряжение и тип конденсатора.
Емкость конденсатора напрямую зависит от требуемого уровня фильтрации пульсаций. Для блоков питания с высокой нагрузкой выбирают конденсаторы с большой емкостью, так как это позволяет более эффективно сглаживать пульсации. Однако слишком высокая емкость может привести к неэффективной фильтрации на высоких частотах.
Напряжение конденсатора должно быть выше максимального напряжения, которое может возникнуть в схеме. Это предотвратит его пробой и повысит надежность устройства. Важно учитывать также температурный коэффициент конденсатора, так как при высоких температурах его параметры могут изменяться.
Также стоит обратить внимание на тип конденсатора. Электролитические конденсаторы часто используются для фильтрации низких частот, но для высокочастотных блоков питания предпочтительнее использовать керамические или полиэстеровые конденсаторы, так как они обладают более стабильными характеристиками при изменении температуры и напряжения.
Определение необходимой ёмкости конденсатора
Для правильного расчёта ёмкости конденсатора в блоке питания важно учитывать несколько факторов, таких как рабочее напряжение, тип нагрузки и требуемая фильтрация. Ёмкость конденсатора напрямую влияет на способность сглаживать пульсации напряжения и обеспечивать стабильную работу цепей.
Основным методом для определения ёмкости является использование формулы для временной константы RC-цепи:
- C = I / (ΔV * f),
где:
- C – ёмкость конденсатора,
- I – ток, потребляемый нагрузкой,
- ΔV – допустимое отклонение напряжения,
- f – частота пульсаций.
Для вычислений важно знать рабочий ток устройства и допустимые пульсации на выходе блока питания. Например, для мощных источников питания с большими токами желательно использовать конденсаторы с ёмкостью от 100 мкФ до 1000 мкФ при напряжении, превышающем рабочее напряжение устройства на 20-30% для обеспечения запаса по напряжению.
Помимо этого, необходимо учитывать температуру работы и частоту пульсаций, которые могут варьироваться в зависимости от типа блока питания. Конденсаторы с низким ESR (эквивалентным сопротивлением серийного сопротивления) предпочтительнее для блоков питания с высокой частотой переключения.
Также важно проверять паспортные данные конденсатора на допустимые параметры для эффективной работы в выбранной схеме. Недостаточная ёмкость приведёт к недостаточной фильтрации, что может вызвать скачки напряжения на выходе и ухудшение стабильности работы устройства.
Как выбрать тип конденсатора для блока питания
При выборе типа конденсатора для блока питания необходимо учитывать несколько факторов, включая рабочее напряжение, емкость, а также требования к стабильности и долговечности. Разные типы конденсаторов имеют свои преимущества в зависимости от характеристик конкретного устройства.
Для блоков питания, работающих при низких и средних частотах, оптимальными являются электролитические конденсаторы. Они обладают высокой емкостью при компактных размерах и достаточно низким внутренним сопротивлением. Однако, важно учитывать, что их срок службы может ограничиваться воздействием высокой температуры и неправильной полярности.
Твердотельные конденсаторы (с использованием проводящих полимеров) обычно используются в местах с более высокими требованиями к долговечности и стабильности работы. Эти компоненты обеспечивают более долгий срок службы, лучшую устойчивость к температурным колебаниям и меньшие потери на высоких частотах.
Для более точных и стабильных блоков питания, особенно в высокочастотных схемах, часто применяются керамические конденсаторы. Они обеспечивают низкое ESR (эквивалентное последовательное сопротивление) и хорошую стабильность работы, но имеют ограничения по емкости и могут быть чувствительными к температурным изменениям.
Важно также учитывать рабочие параметры блока питания, такие как его выходное напряжение, ток и частоту работы. Например, для высокочастотных импульсных источников питания предпочтительнее использовать пленочные конденсаторы, так как они обладают низким уровнем потерь и хорошей стабильностью на высоких частотах.
При выборе типа конденсатора также стоит обратить внимание на его размер и форму, особенно если проект ограничен по пространству. Электролитические конденсаторы занимают больше места, в то время как керамические и твердотельные конденсаторы могут быть более компактными, что полезно для создания более компактных блоков питания.
Рассчёт минимального напряжения конденсатора
Для корректного выбора минимального напряжения конденсатора необходимо учитывать максимально возможное напряжение в цепи блока питания. Напряжение конденсатора должно быть не ниже пикового напряжения на выходе блока питания. Рекомендуется выбирать конденсатор с запасом по напряжению, чтобы исключить его выход за пределы рабочих характеристик.
При расчёте минимального напряжения следует учитывать следующие факторы:
- Пиковое напряжение на выходе блока питания. Это значение зависит от типа блока питания (например, для выпрямленных сигналов оно будет равным пиковому значению тока). Для постоянного тока напряжение будет эквивалентно выходному напряжению блока питания.
- Механизм колебаний в цепи. Колебания на выходе блока питания могут создавать кратковременные пики напряжения, которые могут быть выше номинального. Учитывайте эти колебания при выборе напряжения конденсатора.
- Температурный режим. Температура в цепи может повлиять на характеристики конденсатора. Для высоких температур следует выбирать компоненты с более высокими характеристиками, чтобы предотвратить деградацию.
Как правило, рекомендуется выбирать конденсатор с напряжением, превышающим на 20-30% от максимального возможного напряжения в цепи. Например, если блок питания выдает 12 В, минимальное напряжение конденсатора должно быть не ниже 15 В, чтобы учесть возможные колебания и колебания температуры.
Влияние рабочей температуры на выбор конденсатора
Основное влияние рабочей температуры заключается в увеличении внутреннего сопротивления и снижении ёмкости конденсатора. При высоких температурах электрическое сопротивление увеличивается, что может привести к перегреву и даже разрушению изоляции. Это особенно важно для конденсаторов, которые работают в условиях постоянных циклов нагрева и охлаждения, как в блоках питания.
Для работы в условиях высоких температур лучше всего подходят конденсаторы с высокой температурной стабильностью, такие как алюминиевые электролитические конденсаторы, предназначенные для работы при температурах до 105°C. Однако для особо требовательных условий могут быть использованы танталовые конденсаторы, которые отличаются более высокой температурной стабильностью и долговечностью.
При выборе конденсатора важно также учитывать максимальную рабочую температуру окружающей среды, а также температуру, которой достигает сам блок питания. Для этого можно использовать данные о температурных характеристиках компонентов и модели теплоотводов. Чем выше температура, тем важнее выбирать конденсаторы с более высокой температурной классификацией и соответствующими характеристиками долговечности.
Для повышения надежности конденсатора, можно рассматривать использование моделей с запасом по температуре, что снизит риск его преждевременного выхода из строя. Это особенно актуально в условиях, где температура может незначительно, но часто изменяться, например, в автомобилях или промышленном оборудовании.
Как учесть пульсации тока при расчёте конденсатора
Для учёта пульсаций тока необходимо понимать, что конденсатор должен компенсировать не только амплитуду пульсаций, но и их частотный спектр. Основной параметр, на который стоит обратить внимание – это ёмкость конденсатора. Ёмкость рассчитывается с учётом максимальных пульсаций тока, их частоты и требуемого уровня сглаживания.
Для расчёта ёмкости конденсатора используется следующая формула:
C = I × t / ΔV
где C – ёмкость конденсатора (в Фарадах), I – средний ток нагрузки (в Амперах), t – продолжительность полуволны пульсации (в секундах), ΔV – допустимое изменение напряжения на выходе (в Вольтах). Эта формула позволяет определить минимальную ёмкость, необходимую для стабилизации напряжения.
Кроме того, важно учитывать тип пульсаций. Для высокочастотных пульсаций (от 100 кГц и выше) лучше выбирать конденсаторы с низким ESR (эквивалентным серийным сопротивлением), такие как танталовые или полиэстеровые конденсаторы. Для низкочастотных пульсаций часто применяют электролитические конденсаторы, которые имеют большую ёмкость и могут эффективно сглаживать более низкочастотные колебания.
При расчёте важно также принимать во внимание рабочую температуру конденсатора, поскольку она влияет на его сопротивление и долговечность. Конденсаторы, работающие при высоких температурах, могут иметь повышенный ESR, что снизит их эффективность в фильтрации пульсаций.
Таким образом, учёт пульсаций тока требует точных вычислений, выбора подходящего типа конденсатора и анализа его характеристик с учётом всех факторов, таких как ток нагрузки, частота пульсаций и рабочая температура.
Как правильно учитывать возраст и износ конденсатора
Возраст и износ конденсатора играют важную роль в расчетах для блока питания. Со временем конденсаторы теряют свои характеристики, что может привести к ухудшению работы устройства. Учитывать эти факторы важно при выборе и расчете емкости, напряжения и срока службы конденсатора.
Основные причины старения конденсатора:
- Нагрев. Работа при высоких температурах ускоряет деградацию электролита и приводит к утечкам.
- Циклические нагрузки. Постоянное изменение напряжения и тока на выходе вызывает износ изоляционного материала.
- Низкое качество компонентов. Конденсаторы с некачественными материалами имеют более короткий срок службы.
Для правильного учета возраста конденсатора рекомендуется использовать следующие подходы:
- Выбор конденсатора с запасом по емкости и напряжению. Это компенсирует потери, связанные с износом и старением.
- Использование конденсаторов с более высокой температурной стойкостью, если блок питания работает в условиях повышенных температур.
- Учет срока службы. Большинство конденсаторов имеют свойство деградировать после 2000–5000 часов работы при максимальной температуре. Этот фактор необходимо учитывать при расчете долговечности устройства.
При расчете необходимо закладывать в расчетную емкость прирост на износ. Например, если ожидается, что конденсатор потеряет 20% своей емкости за 5 лет работы, расчетную емкость следует увеличивать на тот же процент.
Если конденсатор работает в условиях высокой температуры или цикличности нагрузок, его срок службы сокращается. Для таких случаев рекомендуется использовать конденсаторы с увеличенным запасом прочности и избыточной емкостью, а также выбирать компоненты, рассчитанные на длительный срок эксплуатации.
Таким образом, правильный учет возраста и износа конденсатора позволяет не только увеличить срок службы блока питания, но и повысить его надежность и стабильность в работе.

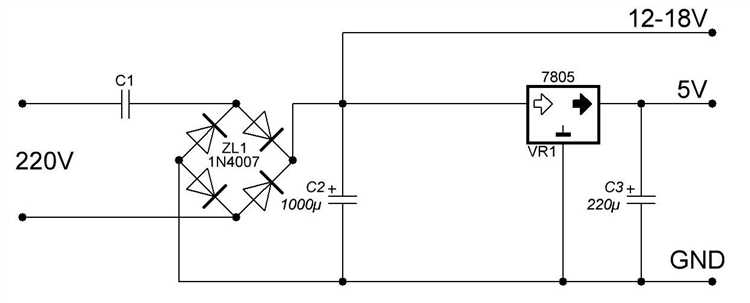

Особенности выбора конденсатора для различных мощностей блока питания
При расчёте конденсатора для блока питания важно учитывать его мощность, так как она напрямую влияет на требуемые характеристики компонента. Для блоков питания с низкой мощностью (до 100 Вт) можно использовать конденсаторы с относительно низкой ёмкостью, так как пульсации тока незначительные. Оптимальная ёмкость для таких блоков питания – от 100 до 220 мкФ, с рабочим напряжением на 20-30% выше, чем номинальное напряжение питания.
Для средних мощностей (от 100 до 500 Вт) необходимо использовать конденсаторы с большей ёмкостью. Здесь важно учитывать влияние пульсаций и стабильность работы при повышенных нагрузках. Конденсаторы ёмкостью от 220 до 470 мкФ, с рабочим напряжением около 25-40% выше номинала, обеспечат стабильную работу при этих мощностях. Рекомендуется выбирать конденсаторы с низким эквивалентным последовательным сопротивлением (ESR), что позволит минимизировать потери на высоких частотах.
Для блоков питания мощностью свыше 500 Вт, где токи и пульсации значительно увеличиваются, конденсаторы должны быть выбраны с высокой ёмкостью – от 470 мкФ до 1000 мкФ и более. Важно, чтобы их рабочее напряжение превышало номинальное на 40-50%. Для таких мощных блоков питания также предпочтительны конденсаторы с минимальным ESR, а также возможность работы при высоких температурах, так как компоненты могут нагреваться при длительных нагрузках.
Дополнительно, для блоков питания с высокой мощностью или для моделей, требующих повышенной надёжности, можно использовать конденсаторы с расширенным диапазоном рабочих температур и улучшенной стабильностью ёмкости. Это важно при эксплуатации в условиях, где температурные колебания могут быть значительными.

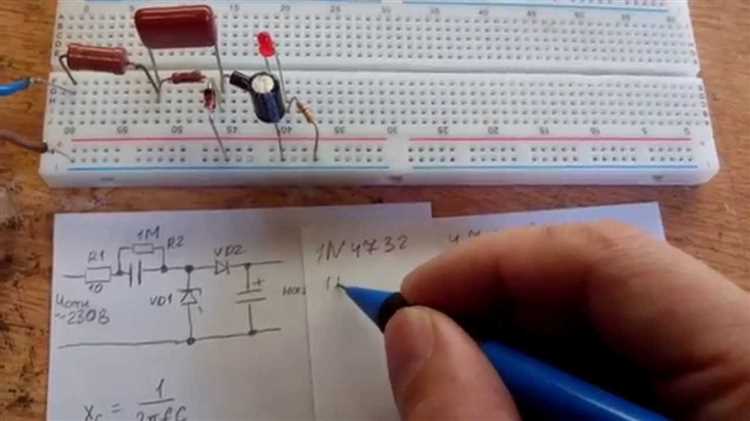

Как проверить правильность выбранного конденсатора в схеме блока питания
Проверка правильности выбранного конденсатора начинается с оценки его рабочей ёмкости, которая должна соответствовать потребностям схемы блока питания. Слишком высокая ёмкость приведёт к излишней нагрузке на трансформатор и выпрямитель, а слишком низкая – к недостаточной фильтрации пульсаций.
Первым шагом является измерение выходного напряжения блока питания при рабочем токе. Если выбранный конденсатор имеет слишком низкое напряжение, то его выход будет нестабилен, а в худшем случае он выйдет из строя. Напряжение на конденсаторе должно быть выше, чем пиковое выходное напряжение блока питания с учётом возможных колебаний.
Кроме того, важно проверить, насколько эффективно конденсатор фильтрует пульсации. Для этого можно измерить уровни пульсаций с помощью осциллографа. Если амплитуда пульсаций слишком велика, это свидетельствует о недостаточной ёмкости или неправильном выборе типа конденсатора для данного диапазона частот.
Особое внимание следует уделить качеству выбранного конденсатора. Для этого стоит обратить внимание на его ESR (эквивалентное последовательное сопротивление), которое влияет на потерю мощности и тепловыделение. Конденсаторы с низким ESR обеспечат более стабильную работу блока питания.
Кроме того, необходимо учитывать рабочие условия блока питания, такие как температура и влажность. Конденсаторы с высокими параметрами надёжности, такими как высокая температурная устойчивость, лучше подходят для использования в сложных или критичных системах.
Важным моментом является проверка срока службы конденсатора. Слишком старые конденсаторы могут деградировать, что снижает их эффективность и способность удерживать заряд. В идеале, конденсатор должен иметь достаточный запас по сроку службы в зависимости от предполагаемой нагрузки блока питания.
Наконец, стоит провести нагрузочные тесты. Применяя конденсатор в реальных условиях, можно проверить его работоспособность под нагрузкой. Если конденсатор перегревается или блок питания нестабилен, это сигнализирует о его неподобающем выборе.
Вопрос-ответ:
Какие основные факторы нужно учитывать при расчете конденсатора для блока питания?
При расчете конденсатора для блока питания важно учитывать несколько ключевых факторов. Во-первых, следует учитывать рабочее напряжение схемы. Конденсатор должен быть выбран с запасом по напряжению, чтобы избежать его пробоя. Также стоит обращать внимание на требуемую ёмкость, которая зависит от уровня пульсаций тока и мощности блока питания. Немаловажным является выбор типа конденсатора: для постоянного тока чаще используются электролитические конденсаторы, а для переменного — пленочные. Кроме того, необходимо учесть температурный режим работы устройства, поскольку с повышением температуры характеристики конденсатора могут изменяться. Влияние износа и срока службы конденсатора также имеет значение, так как старение может привести к потере ёмкости и повышению утечек тока.
Как правильно определить ёмкость конденсатора для блока питания?
Ёмкость конденсатора зависит от нескольких факторов. Основной из них — это требуемый уровень сглаживания пульсаций тока. Для расчета можно воспользоваться формулой, которая учитывает мощность блока питания и частоту пульсаций. Чем больше мощность блока, тем больше ёмкость необходима. Например, для стандартных импульсных блоков питания ёмкость конденсатора может варьироваться от нескольких микрофарад до нескольких тысяч, в зависимости от мощности. Также стоит учитывать, что увеличение ёмкости снижает пульсации, но приводит к увеличению габаритов конденсатора. Следовательно, важно найти баланс между требуемой ёмкостью и физическими ограничениями устройства.
Какие ошибки чаще всего совершают при расчете конденсатора для блока питания?
Одной из самых распространённых ошибок является выбор конденсатора с недостаточным запасом по напряжению. Это может привести к его быстрому выходу из строя при пиковых нагрузках. Также часто неправильно рассчитывают ёмкость, выбирая её слишком малой для заданных условий работы, что приводит к большому уровню пульсаций тока. Неправильный выбор типа конденсатора также может быть ошибкой. Например, для блока питания с высокими токовыми нагрузками лучше использовать конденсаторы с низким ESR (эквивалентным последовательным сопротивлением), чтобы минимизировать потери энергии и нагрев. Недооценка температуры эксплуатации устройства может также привести к проблемам, так как конденсаторы могут терять свои свойства при высоких температурах.
Как возраст и износ конденсатора влияют на его работу в блоке питания?
С возрастом конденсатор теряет свои электрические свойства. Один из главных факторов — это снижение ёмкости. Это происходит из-за высыхания электролита (для электролитических конденсаторов) или из-за деградации материала диэлектрика. Кроме того, с возрастом увеличивается утечка тока, что также снижает эффективность работы блока питания. Конденсаторы, работающие долгое время в условиях высоких температур, изнашиваются быстрее. Для предотвращения этих проблем важно периодически проверять состояние конденсаторов и, при необходимости, заменять их на новые, особенно в старых блоках питания, где возраст может привести к потере работоспособности.
Каким образом температурный режим влияет на выбор конденсатора для блока питания?
Температура существенно влияет на работу конденсатора, особенно на его срок службы. При высоких температурах конденсаторы могут терять ёмкость быстрее, а их внутренние сопротивления могут увеличиваться. Это приводит к ухудшению характеристик блока питания, увеличению пульсаций и потере энергии. При выборе конденсатора для блока питания важно учитывать его рабочую температуру. Например, для устройств, которые будут работать в условиях высокой температуры, лучше выбрать конденсаторы с более высокой температурной устойчивостью. Также стоит учитывать спецификации конденсаторов на предмет их температуры эксплуатации, чтобы избежать перегрева и выхода из строя.
