Как разобрать блок предохранителей ваз 2107

Блок предохранителей ВАЗ 2107 расположен под капотом, с левой стороны моторного отсека, ближе к водителю. Он представляет собой пластиковый корпус с защелками, в котором размещены плавкие вставки и реле, отвечающие за защиту электрических цепей автомобиля. Для доступа к внутренностям блока потребуется плоская отвертка и набор головок.

Перед началом работ необходимо полностью обесточить систему, сняв клемму с аккумулятора. Это исключит короткое замыкание и повреждение электрооборудования. Далее следует аккуратно отжать фиксаторы крышки блока – чаще всего это две защелки спереди. При повреждении пластиковых элементов защелки теряют упругость и могут потребовать замены.

После снятия крышки нужно зафиксировать положение всех предохранителей и реле – можно сделать фотографию или нарисовать схему. Разборка самого блока начинается с отсоединения питающих разъёмов. Они имеют пластиковые фиксаторы, которые могут закисать – при необходимости обработать WD-40 или аналогичным средством. Следует учитывать, что блок крепится к кузову двумя болтами, для их откручивания потребуется головка на «10».

Внутри корпуса может быть обнаружено окисление контактных площадок или оплавленные элементы. В этом случае требуется очистка наждачной бумагой с последующей обработкой контактным спреем. При сильных повреждениях блок предохранителей подлежит полной замене. При установке нового блока обязательно соблюдайте маркировку предохранителей в соответствии с технической документацией автомобиля.

Где находится блок предохранителей на ВАЗ 2107 и как к нему добраться

Блок предохранителей на ВАЗ 2107 расположен в салоне, с левой стороны под приборной панелью, за защитной пластиковой крышкой. Он крепится к кузову двумя винтами и имеет прямоугольную форму с маркировкой предохранителей на внутренней стороне крышки.

Для доступа необходимо открыть водительскую дверь, присесть так, чтобы удобно было смотреть под панель, и выкрутить два фиксирующих винта крестовой отверткой. После этого крышка аккуратно снимается, открывая доступ к предохранителям и контактным разъемам.

Важно: перед любыми манипуляциями с блоком отключите клемму «минус» с аккумулятора, чтобы исключить короткое замыкание.

Если требуется полный доступ к контактной плате или замена блока, необходимо дополнительно отсоединить жгут проводов, зафиксированный на разъемах с защелками. Для удобства работы желательно использовать фонарик и магнитный держатель для винтов.

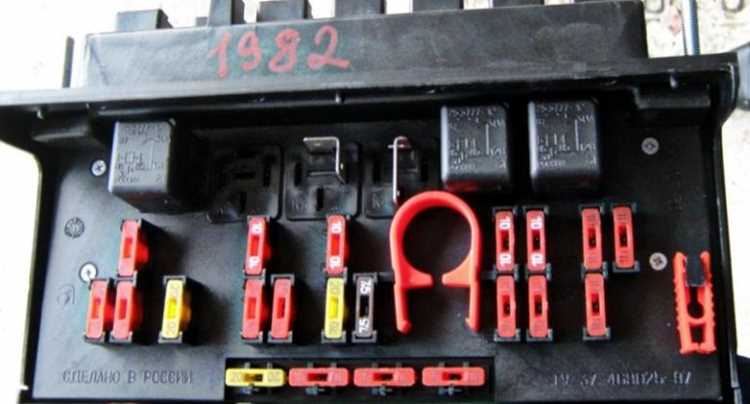

Какие инструменты понадобятся для разборки блока предохранителей

Для демонтажа блока предохранителей ВАЗ 2107 потребуется плоская отвертка с узким жалом длиной не менее 100 мм – она позволяет аккуратно отжимать защелки и поддевать корпус без риска повреждения пластика.

Крестовая отвертка PH2 необходима для выкручивания крепежных винтов, фиксирующих блок к кузову. В некоторых случаях крепеж может быть ржавым – потребуется проникающая смазка WD-40.

Мультиметр с функцией прозвонки пригодится для предварительной проверки состояния цепей и исключения короткого замыкания перед разборкой.

Пинцет с изолированными ручками облегчит извлечение предохранителей и реле, особенно в стесненных условиях под панелью приборов.

Набор торцевых головок 8 и 10 мм с трещоткой используется для демонтажа монтажной планки, если блок закреплен гайками. Удлинитель длиной 100–150 мм облегчит доступ в труднодоступных местах.

Фонарь с магнитным креплением обеспечит устойчивое освещение в салоне при недостаточной видимости под панелью.

Как отключить аккумулятор перед началом работ

Перед разборкой блока предохранителей на ВАЗ 2107 необходимо обесточить электрическую систему. Это исключает риск короткого замыкания и повреждения компонентов.

Убедитесь, что клемма не соприкасается с металлическими элементами моторного отсека. При необходимости зафиксируйте её изолентой или пластиковой стяжкой. Проверка напряжения на клеммах мультиметром должна показать 0 В.

Только после этого можно приступать к демонтажу блока предохранителей. Несоблюдение последовательности может привести к выходу из строя электросистемы или короткому замыканию.

Порядок снятия декоративной панели и креплений блока

Перед демонтажем отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание при работе с электрооборудованием.

Для доступа к блоку предохранителей снимите декоративную панель, расположенную под рулевой колонкой. Используйте крестовую отвертку для откручивания двух винтов в нижней части панели. Потяните панель на себя и аккуратно извлеките из посадочных защёлок.

После снятия панели откроется доступ к креплениям блока предохранителей. Блок удерживается двумя гайками М6 на шпильках, закреплённых в кузове. Для их откручивания используйте торцовый ключ на 10 мм.

Во избежание повреждения проводки зафиксируйте провода блока в исходном положении с помощью маркеров или сделайте фото расположения жгутов перед снятием.

После откручивания креплений аккуратно извлеките блок, потянув его на себя. Следите, чтобы не повредить соединительные разъёмы с обратной стороны корпуса.

Как отсоединить разъемы и провода без повреждений

Перед началом отключения обязательно обесточьте аккумулятор – клемму «минус» отсоедините ключом на 10. Это исключит короткое замыкание и перегрев контактов.

Для доступа к разъемам снимите защитную крышку блока предохранителей, отжав фиксирующие защелки с двух сторон. Осмотрите все соединения – провода не должны быть в натянутом состоянии.

Разъемы фиксируются пластиковыми защелками. Не тяните их за провода. Для отсоединения используйте тонкую отвертку: аккуратно отожмите фиксатор, после чего потяните за корпус разъема, удерживая его пальцами.

Если разъем прикипел, не применяйте силу. Обработайте контакты WD-40 или аналогичной проникающей жидкостью, дайте впитаться 2–3 минуты, затем повторите попытку снятия.

Маркируйте каждый разъем и провод перед отсоединением. Используйте малярный скотч и перманентный маркер. Это исключит путаницу при обратной сборке.

При наличии окисления или следов нагрева (почернение, оплавление) замените контактную группу. Повторное подключение окисленных или повреждённых контактов может привести к отказу системы.

После отсоединения проверьте целостность защелок на разъёмах. Если фиксатор сломан, используйте пластиковые стяжки для временной фиксации до замены элемента.

Разборка корпуса блока предохранителей: пошаговая инструкция

Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание.

1. Открутите два крепёжных винта, расположенных по бокам блока предохранителей под приборной панелью.
2. Осторожно потяните блок на себя, чтобы вывести его из посадочного гнезда.
3. Зафиксируйте положение блока, чтобы исключить натяжение жгутов проводки.
4. Снимите пластиковую крышку корпуса, отжав защёлки по бокам. Не применяйте силу – крышка должна сниматься равномерно.
5. Отметьте расположение всех колодок с проводами маркером или используйте фотофиксацию для последующей сборки.
6. Отключите штекерные соединения, начиная с крайних, придерживая корпус разъема и избегая рывков.
7. После отсоединения всех разъемов, открутите внутренние крепления корпуса блока, если планируется его полная замена или ремонт.

После завершения разборки проверьте состояние контактов, дорожек и целостность пластика. Поврежденные элементы подлежат обязательной замене.

На что обратить внимание при осмотре контактов и дорожек внутри блока

Проверяй каждый контакт на наличие окисления – белесый или зеленоватый налёт указывает на нарушение проводимости. Особенно тщательно осматривай контакты предохранителей с высоким током – они чаще всего перегреваются.

Ищи следы подгорания – потемнение, оплавление пластика вокруг клемм, деформация корпуса. Такие зоны требуют замены или зачистки с последующей проверкой плотности посадки предохранителя.

Пальцами или тонкой отверткой проверь плотность фиксации клемм. Шатающийся контакт вызывает искрение и перебои в работе цепи. При необходимости, подожми контакт тонкогубцами до устранения люфта.

Проследи целостность медных дорожек на плате блока – они не должны иметь трещин, почернений, перегибов. При обнаружении повреждения – пропаяй участок или замени весь модуль.

Обрати внимание на наличие влаги или коррозии в углах и под основанием предохранителей. Даже незначительная влага приводит к деградации металла и нарушению электрических соединений.

Проверь, нет ли следов нештатных переделок: перемычек, скруток, нештатной пайки – они часто становятся причиной перегрузок и коротких замыканий.
