Как сделать межблочный кабель своими руками

Межблочный кабель предназначен для передачи аудиосигнала между компонентами звуковой системы, например, от ЦАП к усилителю. Заводские модели с качественными разъёмами и хорошей экранировкой стоят дорого, при этом в домашних условиях можно собрать кабель, который не уступает им по характеристикам.

Для сборки потребуется кабель с экранированной витой парой или коаксиальной конструкцией, два разъёма RCA (или XLR, в зависимости от аппаратуры), термоусадка и паяльное оборудование. Предпочтительнее использовать кабель с медной многожильной жилой и плотной медной оплёткой экрана. Диаметр центральной жилы должен быть не менее 0,5 мм² для снижения сопротивления на длине более 1 метра.

Рекомендуется использовать качественные разъёмы с корпусом из металла и позолоченными контактами. Дешёвые варианты часто не обеспечивают плотного контакта и со временем окисляются, ухудшая сигнал. При пайке важно обеспечить надёжное соединение сигнальной жилы с центральным контактом и экрана с «землёй» разъёма. Длина кабеля подбирается с запасом, но без излишков: чем короче соединение, тем ниже потери.

Перед окончательной сборкой все соединения желательно проверить мультиметром на целостность и отсутствие короткого замыкания. После этого надёжно зафиксировать провода внутри разъёма, использовать термоусадку для снятия механической нагрузки и защиты пайки. Такая самодельная сборка позволяет получить межблочный кабель с оптимальными характеристиками при минимальных затратах.

Выбор подходящего кабеля и разъёмов по типу сигнала

Тип передаваемого сигнала напрямую влияет на выбор кабеля и разъёмов. Для аналогового аудиосигнала (например, между ЦАП и усилителем) предпочтительны экранированные коаксиальные кабели с импедансом 50–75 Ом. На практике хорошо зарекомендовали себя кабели на основе RG-59 и аналогов с медной центральной жилой и плотным медным экраном.

Для балансного сигнала, используемого в профессиональной аудиотехнике, необходим двухжильный кабель с экранированием (например, микрофонный кабель типа Canare L-2T2S или аналогичный). Разъёмы – XLR или TRS 6.3 мм, в зависимости от конфигурации оборудования. Экранирующая оплётка должна быть плотной, желательно из лужёной меди для устойчивости к коррозии.

В случае цифрового сигнала S/PDIF по коаксиалу используется кабель с точным импедансом 75 Ом. Оптимально подойдут варианты на базе RG-6 или специализированные цифровые аудиокабели с соответствующим волновым сопротивлением. Разъёмы – RCA с минимальным переходным сопротивлением. Контакты предпочтительно выбирать позолоченные для стабильного контакта.

Для передачи AES/EBU цифрового сигнала требуется кабель с волновым сопротивлением 110 Ом. Это должен быть витая пара с плотным экранированием. Используются симметричные XLR-разъёмы. Несоответствие сопротивления может привести к искажению данных, особенно при длинных линиях.

При выборе разъёмов важна не только совместимость по форме и типу, но и качество прижима, материал контактов (латунь, медь с покрытием) и качество пайки. Не стоит использовать дешёвые пластиковые разъёмы – они часто дают плохой контакт и подвержены механическим повреждениям.

Необходимые инструменты и материалы для сборки

Необходимые инструменты и материалы для сборки

Кабель выбирается в зависимости от типа сигнала: для аналогового – многожильный экранированный, например, микрофонный с волновым сопротивлением 50–75 Ом; для цифрового – коаксиальный с характеристическим сопротивлением 75 Ом (например, RG-59 или Canare LV-61S).

Разъёмы подбираются по стандарту подключаемой аппаратуры. Для RCA-подключений – пайка на тюльпаны (например, Rean NYS352G); для XLR – разъёмы типа Neutrik NC3MXX/NC3FXX; для TRS – 6.3 мм (например, Amphenol ACPR).

Паяльник мощностью 25–40 Вт с тонким жалом обеспечивает достаточную температуру для надёжной пайки без перегрева разъёмов. Подойдёт, например, паяльник с керамическим нагревателем и регулировкой температуры.

Олово с флюсом на основе сплава Sn60Pb40 или бессвинцовый с содержанием серебра (например, Sn96Ag4) диаметром 0.5–0.8 мм. Предпочтительно использовать проволоку с канифолью внутри.

Кусачки и стриппер необходимы для аккуратной зачистки и подрезки проводов. Автоматический стриппер облегчает обработку жил без повреждения изоляции.

Пинцет с антимагнитным покрытием пригодится для точной укладки жил в разъёме перед пайкой.

Термоусадочные трубки диаметром от 2 до 6 мм используются для изоляции и фиксации мест пайки. Для равномерной усадки желательно применять термофен с регулировкой температуры.

Мультиметр позволяет проверить целостность соединений, отсутствие короткого замыкания и правильную распайку перед эксплуатацией кабеля.

Тиски или держатель “третья рука” обеспечивают фиксацию кабеля и разъёмов при пайке, снижая риск ошибок и ожогов.

Изопропиловый спирт и безворсовые салфетки применяются для обезжиривания разъёмов перед пайкой и очистки после.

Подготовка кабеля к монтажу: снятие изоляции и лужение

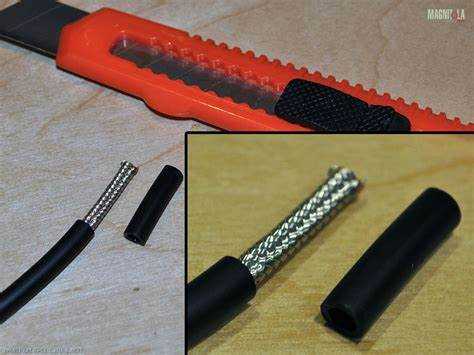

Для качественного соединения проводников с разъёмами необходимо точно подготовить концы кабеля. Начать следует с аккуратного удаления внешней оболочки, не повреждая внутренние жилы. Для этого удобно использовать стриппер с регулировкой глубины реза. При отсутствии подходящего инструмента допустимо применять острый канцелярский нож, но контроль усилия должен быть максимальным – надрез выполняется по окружности, с последующим надломом оболочки без прорезания до жил.

После снятия внешней оболочки следует тщательно осмотреть экран – его обычно представляют медные оплётки или алюминиевый фольгированный слой с дренажным проводом. Экран отгибается или срезается в зависимости от конструкции разъёма. Жилы сигнального провода освобождаются от индивидуальной изоляции на 5–7 мм. Для точного снятия изоляции с тонких проводников лучше использовать стриппер с соответствующими отверстиями под сечение провода (например, AWG 24–28).

Перед лужением концы жил необходимо обезжирить спиртом или ацетоном. Лужение выполняется тонким слоем олова с применением канифоли или флюса с нейтральным остатком. Паяльник должен иметь мощность не выше 30 Вт и жало с минимальной площадью теплоотдачи. При касании жала к проводу и припою должна быстро образоваться равномерная лужёная поверхность без капель и утолщений. Перегрев недопустим – изоляция может оплавиться, а жила потерять механическую прочность.

После лужения следует удалить остатки флюса спиртом. Готовые провода должны иметь блестящие ровные окончания, без заусенцев и следов обгорания. Если используется многожильный провод, лужение предотвращает распушение при пайке, а также облегчает ввод в разъёмные гильзы или зажимы.

Правильная пайка сигнальных и экранирующих проводников

Правильная пайка сигнальных и экранирующих проводников

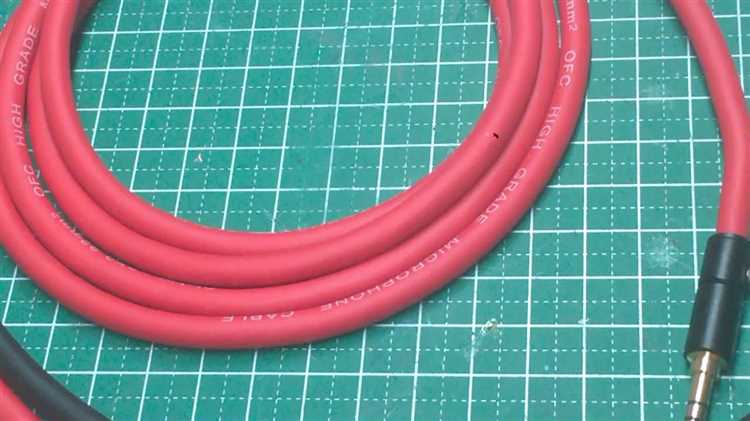

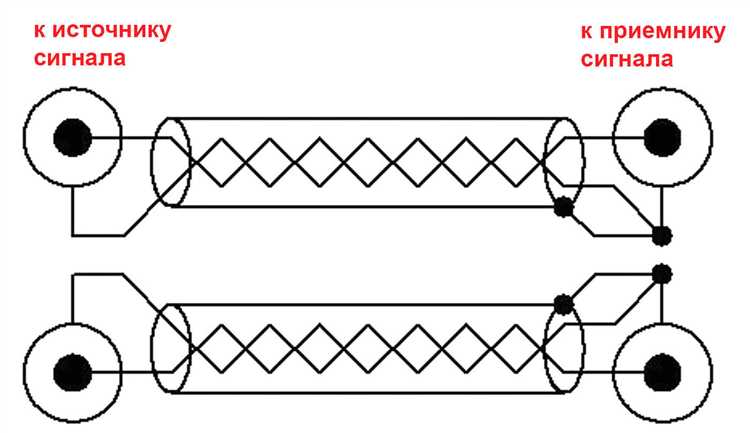

Пайка сигнальных и экранирующих жил требует точности, особенно при работе с межблочными кабелями, где важно минимизировать потери и избежать наводок. Основное внимание уделяется надёжному электрическому контакту и сохранению экранирующих свойств конструкции.

Порядок пайки сигнальных проводников:

  1. Провод предварительно лужён – тонкий слой припоя облегчает последующую пайку и защищает медь от окисления.
  2. Контактные площадки разъёма также подготавливаются: зачищаются и лужатся.
  3. Сигнальная жила припаивается к центральному контакту разъёма. Время контакта жалом паяльника – не более 2 секунд, чтобы избежать перегрева изоляции.
  4. После пайки соединение визуально проверяется: не должно быть холодных швов, подтеков или «соплей». Форма капли – выпуклая, без острых краёв.

Пайка экрана требует отдельных мер предосторожности:

  • При экранировании коаксиального кабеля экранирующая оплётка или фольга скручивается в жгут и лужится по всей длине участка пайки.
  • Экран припаивается к корпусу разъёма или специальной контактной площадке – это обеспечивает отвод помех и замыкание на общий потенциал.
  • При пайке оплётки нельзя допускать замыкания с центральной жилой, особенно если между ними тонкий диэлектрик. Использование термоусадочных трубок помогает избежать короткого замыкания.

Рекомендуемая температура паяльника – 320–350 °C, припой – оловянно-свинцовый с флюсом (например, Sn60Pb40 с канифолью). Бесфлюсовую пайку допускать нельзя – повышается риск холодных соединений.

После завершения пайки остатки флюса удаляются изопропиловым спиртом. Это особенно важно при использовании активных флюсов, которые могут вызывать коррозию.

Изоляция контактов и механическое закрепление разъёмов

После пайки проводников необходимо исключить вероятность короткого замыкания и механических повреждений. Для изоляции оголённых контактов применяют термоусадочную трубку с внутренним клеевым слоем. Диаметр трубки подбирается с учётом плотного прилегания к паяному узлу после усадки. Перед термоусадкой важно убедиться в отсутствии острых выступов и остатков флюса.

Для усиления защиты многожильных проводников рекомендуется использовать двойную изоляцию: сначала – лакотканевую ленту или каптоновую ленту, затем – термоусадку. В случае коаксиального кабеля обязательно изолируется как центральная жила, так и экран, особенно при использовании нестандартных схем подключения (например, с разрывом земли).

Механическое закрепление разъёма предотвращает разрушение пайки при натяжении кабеля. Если в конструкции корпуса предусмотрены прижимные элементы или фиксирующие винты – они должны быть использованы. При отсутствии штатных креплений применяют стяжки с мягкой подкладкой, которые не сдавливают изоляцию и равномерно распределяют нагрузку.

Пластиковые разъёмы типа RCA, XLR, TRS, DIN должны фиксироваться в корпусе разъёма с натяжением без люфта. Если кабель тоньше диаметра, на который рассчитан зажимной механизм, применяют компенсирующие втулки или дополнительную термоусадку в несколько слоёв на участке ввода. Это снижает риск обрыва жил у места пайки.

Дополнительно рекомендуется проложить кабель внутри корпуса с запасом длины и сделать петлю, чтобы исключить передачу усилия напрямую на контакты. При работе с тяжёлыми кабелями (например, экранированные многожильные) усиливают закрепление клеем-герметиком или компаундом, устойчивым к вибрации и температуре.

Проверка кабеля на целостность и качество соединений

Проверка кабеля на целостность и качество соединений

Первичный этап проверки – визуальный осмотр всех соединений. Контакты должны быть плотно припаяны, без излишков припоя и повреждений изоляции. Следует убедиться, что жила не оголена за пределами контактной зоны и нет скруток проводников.

Для проверки электрической целостности применяется мультиметр в режиме прозвонки или измерения сопротивления. Необходимо проверить:

  • Непрерывность каждого сигнального провода – сопротивление должно быть близко к нулю.
  • Отсутствие короткого замыкания между сигнальными жилами и экраном.
  • Корректность соответствия пар контактов на обоих концах кабеля согласно схеме подключения.

Пошаговая проверка с мультиметром:

  1. Подключить один щуп к контакту на одном конце кабеля.
  2. Вторым щупом последовательно проверить соответствующий контакт на другом конце.
  3. Зафиксировать наличие сигнала прозвонки или низкое сопротивление.
  4. Повторить для всех жил и экрана.
  5. Проверить отсутствие соединения между разными жилами и между жилой и экраном.

Для оценки качества экранирования и минимизации шумов рекомендуют использовать тестер на экранирование или осциллограф, но для большинства бытовых задач достаточно проверить отсутствие коротких замыканий и целостность жил.

После проверки электрических параметров следует протестировать кабель в реальных условиях подключения оборудования. При наличии шума, искажений или нестабильности сигнала следует повторить проверку пайки и качество контактов.

Вопрос-ответ:

Какие типы кабеля подходят для изготовления межблочного кабеля своими руками?

Для сборки межблочного кабеля обычно используют экранированные аудиокабели с медными проводниками. Оптимальным вариантом считаются одножильные или многожильные провода с сечением 0,22–0,5 мм². Экранирование выполняется оплеткой или фольгой для защиты от помех. Выбор зависит от длины кабеля и требований к качеству передачи сигнала.

Как правильно подготовить проводники перед пайкой разъёмов?

Подготовка начинается со снятия изоляции на нужной длине без повреждения жилы. После этого проводники рекомендуется пропаять припоем (лужить), чтобы избежать окисления и улучшить контакт. Следует использовать качественный флюс и паяльник с подходящей мощностью, чтобы избежать перегрева и сохранить структуру проводника.

Какие инструменты и материалы необходимы для самостоятельной сборки межблочного кабеля?

Для работы понадобятся: паяльник с регулируемой температурой, припой с флюсом, нож или стриппер для снятия изоляции, мультиметр для проверки контактов, а также выбранные кабель и разъёмы. Дополнительно могут пригодиться зажимы и термоусадочная трубка для защиты и закрепления места пайки.

Как проверить качество готового межблочного кабеля после сборки?

Проверка включает измерение целостности проводников с помощью мультиметра, чтобы исключить обрывы и короткие замыкания. Также стоит проверить надёжность пайки и отсутствие механических повреждений. При возможности можно прослушать сигнал, подключив кабель к оборудованию, чтобы убедиться в отсутствии шумов и потерь.

Какие ошибки чаще всего встречаются при самостоятельном изготовлении межблочного кабеля и как их избежать?

Частые ошибки — неправильное снятие изоляции, излишний перегрев при пайке, слабое закрепление разъёмов и недостаточное экранирование. Чтобы избежать этих проблем, следует аккуратно работать с инструментами, строго соблюдать технологию пайки, использовать качественные материалы и обеспечить механическую фиксацию всех элементов.
