Как сделать плавный пуск электродвигателя 380в

При непосредственном подключении асинхронного электродвигателя на 380В происходит резкий бросок тока, который может достигать 5–7 номинальных значений. Это вызывает значительное механическое напряжение в конструкции оборудования, а также повышенную нагрузку на электросеть. Чтобы избежать этих последствий, применяют схемы плавного пуска, снижающие начальный ток и обеспечивающие постепенное увеличение оборотов ротора.

Самостоятельная реализация плавного пуска возможна как с использованием готовых устройств (ППЧ, УПП, софтстартеров), так и с применением подручных компонентов – контакторов, резисторов, таймеров. На практике распространены три способа: пуск с пониженным напряжением через автотрансформатор, пуск звезда-треугольник и тиристорные схемы. Каждый из вариантов имеет свои ограничения, которые важно учитывать при проектировании.

Для однотипных двигателей до 7,5 кВт часто применяют схему звезда–треугольник, позволяющую уменьшить пусковой ток до 30–40% от прямого включения. Однако она требует, чтобы двигатель имел соответствующую возможность подключения обмоток. Тиристорный пуск даёт более плавную характеристику, но требует точного расчёта фазных токов и подбора радиаторов охлаждения. Контактные схемы с резисторами – самый доступный вариант, но ограничены по времени срабатывания и требуют регулярного обслуживания.

Перед реализацией проекта важно определить параметры двигателя: номинальное напряжение, мощность, ток, схему обмоток и условия нагрузки на валу. Ошибки на этапе подбора компонентов могут привести к перегреву, пульсациям тока или нестабильному запуску. Также следует обеспечить надёжную защиту – тепловые реле, предохранители и блокировку от перекоса фаз.

Когда необходим плавный пуск и чем грозит его отсутствие

Плавный пуск электродвигателя на 380В необходим при пуске мощных асинхронных двигателей с короткозамкнутым ротором, особенно если они запускаются под нагрузкой. Без него ток в момент включения может превышать номинальное значение в 5–7 раз, что создает перегрузку для сети, вызывает падение напряжения и может повредить другие подключённые устройства.

Также резкий пуск сопровождается высоким пусковым моментом, способным вызвать механические удары в приводных механизмах – муфтах, редукторах, ременных передачах. Это ускоряет износ и сокращает срок службы оборудования. Особенно критично это для насосов, вентиляторов и компрессоров, где разрушения могут быть незаметны сразу, но привести к поломке в процессе эксплуатации.

В системах с ограниченной мощностью трансформатора или нестабильной питающей сетью резкий пуск может вызвать автоматическое срабатывание защиты. Плавный пуск устраняет этот риск, позволяя задать ограничение тока и плавно нарастить напряжение до номинального уровня за заданное время, обычно 5–10 секунд.

При работе в паре с частотным преобразователем необходимость в плавном пуске отпадает, но в автономных или стационарных схемах с ручным управлением он остаётся актуальным. Игнорирование этого узла в проекте или ремонте приводит к систематическим авариям, затратам на обслуживание и простоям.

Принцип работы устройств плавного пуска на примерах

Устройства плавного пуска (УПП) уменьшают пусковой ток электродвигателя за счёт фазового управления напряжением на начальном этапе запуска. В большинстве моделей реализован тиристорный регулятор, встроенный в каждую фазу, который изменяет угол открытия и снижает амплитуду подаваемого напряжения. Это позволяет наращивать момент на валу двигателя постепенно, избегая резких толчков и снижения ресурса оборудования.

Например, при подключении асинхронного двигателя 7,5 кВт к сети 380В без УПП пусковой ток достигает 5-7 номинальных значений (то есть до 140 А), что может вызвать просадку напряжения и перегрев. С установкой УПП ток при старте ограничивается до 1,5-2 крат, что соответствует 30–50 А. Это снижает нагрузку на кабельную линию и автоматические выключатели.

В случае насосного оборудования устройство с функцией «плавный старт + плавная остановка» позволяет избегать гидроударов. При выключении УПП не обрывает питание резко, а снижает напряжение до нуля за несколько секунд, что предотвращает повреждение трубопровода и арматуры.

В деревообрабатывающих станках плавный пуск уменьшает биение диска при раскрутке, снижая риск выхода из строя подшипников и износа ременной передачи. На практике запуск 5,5 кВт двигателя ленточной пилы с УПП занимает 3–5 секунд, в отличие от резкого старта при прямом подключении.

Некоторые УПП поддерживают байпас после выхода двигателя на номинальные обороты, что снижает тепловыделение тиристоров. Это особенно полезно при продолжительной работе оборудования – например, в вентиляционных системах с постоянной нагрузкой.

Как выбрать схему плавного пуска для асинхронного двигателя

Выбор схемы зависит от мощности двигателя, условий его запуска и требований к пусковому току. Для двигателей мощностью до 7,5 кВт часто применяют недорогие тиристорные модули на двух фазах. При мощности свыше 15 кВт предпочтительнее трёхфазные схемы с возможностью регулировки тока и времени разгона.

Если двигатель запускает нагрузку с высоким моментом инерции (например, вентилятор или насос), необходима схема с ограничением пускового тока и функцией плавного набора скорости. Для коротких рабочих циклов и частых запусков требуется наличие защиты от перегрева тиристоров и самодиагностики.

Простейшая схема – тиристорный регулятор на двух фазах с фазоимпульсным управлением. Она снижает механические удары, но даёт небольшие искажения синусоиды и не подходит для критичных к гармоникам систем. Более продвинутый вариант – специализированный модуль с микроконтроллером, где параметры задаются вручную или через интерфейс.

В распределительных шкафах с ограниченным пространством стоит использовать компактные устройства с встроенным байпасным реле, чтобы минимизировать тепловыделение и снизить потери в режиме работы. При напряжении 380В и токах выше 40А рекомендуется выбирать схему с автоматической компенсацией перекоса фаз и возможностью остановки по торможению.

Если электродвигатель будет использоваться в условиях повышенной влажности или пыли, блок плавного пуска должен иметь степень защиты не ниже IP54 и быть рассчитан на работу при температуре от -10 до +50 °C.

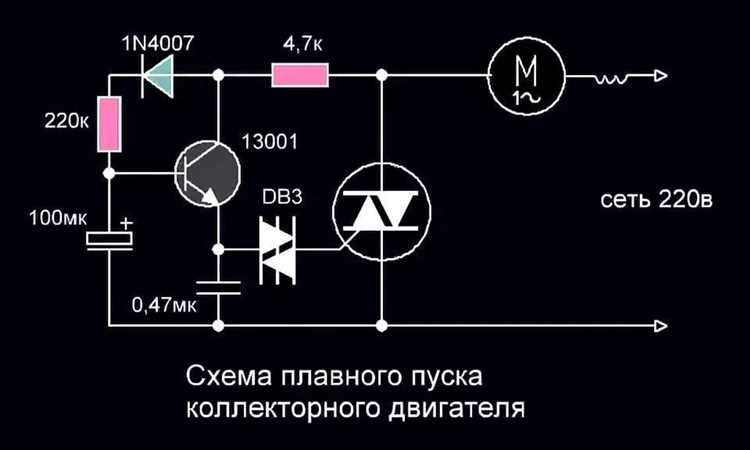

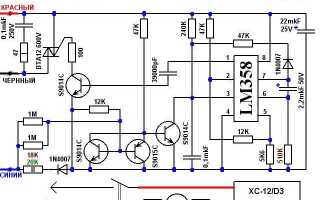

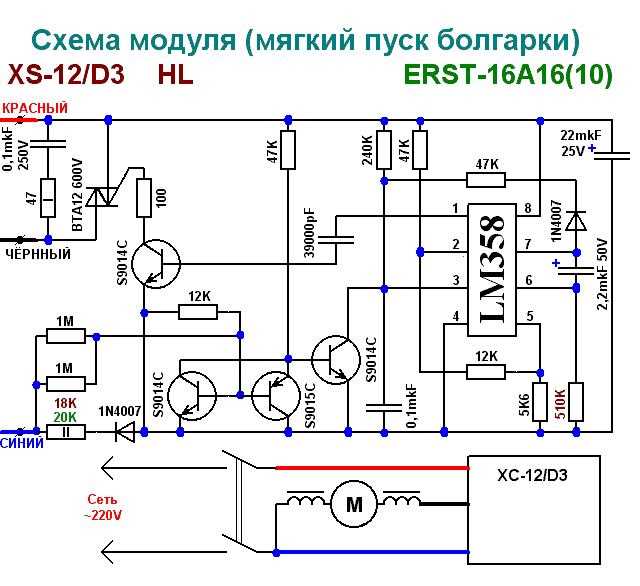

Подбор и установка симисторного регулятора напряжения

Для управления запуском асинхронного двигателя мощностью до 2–3 кВт можно использовать симисторный регулятор напряжения, собранный на основе схемы фазоимпульсного управления. В качестве основного управляющего элемента применяется симистор с допустимым током не менее 25 А и напряжением пробоя не ниже 600 В, например, BTA41-600B.

Стабильную работу схемы обеспечивает диак (DB3 или аналогичный), включённый в управляющую цепь симистора, и RC-цепочка для ограничения коммутационных помех. Регулировка момента включения осуществляется потенциометром 470 кОм – он задаёт фазу открытия симистора. Дополнительно требуется установка варистора (например, S10K420) для защиты от перенапряжений.

Подключение регулятора выполняется в разрыв одной из фаз питания двигателя. Важно обеспечить надёжный теплоотвод от симистора: рекомендуется установка на радиатор площадью не менее 200 см². При длительной нагрузке – использовать принудительное охлаждение.

Монтаж следует производить в герметичном корпусе с вентиляцией. Все соединения выполняются с учётом токовых нагрузок: используйте медные провода сечением не менее 2.5 мм², надежно зажатые клеммами. Перед подачей питания проверьте сопротивление между фазами и корпусом, чтобы исключить короткое замыкание.

Использование симисторного регулятора допустимо при запуске двигателей без нагрузки или с плавным нарастанием. При пуске под высоким моментом рекомендуется ставить ограничение по минимальному напряжению, чтобы избежать срыва синхронизации. При необходимости – добавить термодатчик на радиатор и организовать отключение питания при перегреве.

Сборка простейшего устройства плавного пуска на реле и резисторе

Для самодельного устройства плавного пуска на базе реле и резистора потребуется минимальный набор компонентов: пусковое реле с выдержкой времени (например, РЭВ-821 или аналог), мощный проволочный резистор (рассчитанный на ток пуска двигателя), контактор на номинальный ток двигателя и термостойкая проводка соответствующего сечения.

Резистор включается последовательно в одну из фаз между сетью и двигателем. Через нормально разомкнутые контакты реле параллельно резистору подключается шунтирующий контакт, управляемый с задержкой времени. Сначала пусковой ток ограничивается сопротивлением, затем, по истечении заданного времени (1–3 секунды), реле срабатывает и замыкает контакты, исключая резистор из цепи.

Мощность резистора подбирается из расчета: P = I² × R, где I – ток пуска двигателя (обычно в 5–7 раз больше номинального), а R – сопротивление, ограничивающее ток до приемлемого значения. Пример: для двигателя 3 кВт с номинальным током 6 А пусковой ток около 30–35 А. Чтобы снизить его до 15 А, сопротивление должно быть порядка 3–4 Ом, с запасом по мощности от 500 до 800 Вт. Используются керамические или проволочные резисторы с возможностью установки на радиатор.

Подключение выполняется внутри распределительной коробки. Важно обеспечить надёжный тепловой отвод резистора, так как в момент пуска он интенсивно нагревается. Монтаж ведётся с соблюдением изоляции и механической прочности соединений. После шунтирования резистора двигатель работает напрямую от сети.

Такая схема подходит только для одноразового ограничения пускового тока и не обеспечивает защиты от перегрузки или частых пусков. Не рекомендуется использовать её для двигателей с частыми циклами запуска или с большой инерцией нагрузки.

Проверка работы и настройка параметров пуска после сборки

После сборки устройства плавного пуска необходимо провести проверку его работоспособности и корректировку параметров для оптимального запуска двигателя.

1. Подключение к сети и нагрузке:

   • Проверить правильность подключения к трёхфазной сети 380 В.
   • Убедиться в корректном подключении электродвигателя к выходу устройства.
   • Включить защитные устройства, такие как автоматические выключатели и предохранители.

2. Первичный запуск и контроль напряжения:

   • Подать питание на устройство, проверить отсутствие искрения и перегрева элементов.
   • Измерить пусковое напряжение на обмотках двигателя с помощью мультиметра или осциллографа.
   • Напряжение должно плавно повышаться от минимального значения до номинального за заданное время.

3. Настройка времени плавного разгона:

   • Если в устройстве предусмотрен регулируемый таймер или переменный резистор, изменить время пуска.
   • Рекомендуется установить время пуска в диапазоне 5-15 секунд для асинхронных двигателей среднего размера.
   • Проверить плавность разгона, избегая рывков и перегрузок в момент запуска.

4. Тестирование работы под нагрузкой:

   • Запустить двигатель с подключённой реальной нагрузкой (например, насосом или вентилятором).
   • Следить за стабильностью вращения и отсутствием перегрева узлов плавного пуска.
   • При необходимости отрегулировать параметры устройства для снижения пускового тока.

5. Проверка защиты и безопасности:

   • Проверить работу защитного реле и других элементов, отключающих питание при аварийных ситуациях.
   • Убедиться, что корпус и монтаж выполнены с соблюдением норм электробезопасности.

Регулярное тестирование и корректировка параметров после каждого изменения обеспечат стабильную работу и продлят срок службы электродвигателя и устройства плавного пуска.

Вопрос-ответ:

Для чего нужен плавный пуск электродвигателя 380В?

Плавный пуск позволяет снизить пусковые токи и уменьшить механические нагрузки на двигатель и оборудование. Это снижает износ деталей и предотвращает резкие скачки напряжения в электросети, что продлевает срок службы электродвигателя и подключённого оборудования.

Какие основные методы плавного пуска можно реализовать своими руками?

Чаще всего используют резисторные схемы, тиристорные или симисторные регуляторы напряжения и устройства на реле с задержкой включения. Резисторные схемы просты и подходят для небольших мощностей, а полупроводниковые — дают более плавное и регулируемое увеличение напряжения на двигателе.

Как правильно настроить параметры плавного пуска после сборки устройства?

Необходимо проверить, чтобы время разгона было достаточно для постепенного увеличения напряжения без перегрузок. Параметры времени и максимального напряжения регулируются под конкретный двигатель и нагрузку. При настройке стоит контролировать ток и температуру, чтобы избежать перегрева и коротких замыканий.

Какие риски возникают при отсутствии плавного пуска на двигателе 380В?

Без плавного пуска стартовый ток может быть в несколько раз выше номинального, что приводит к быстрому износу обмоток двигателя, износу механических компонентов и повышенной нагрузке на электросеть. Это повышает вероятность выхода из строя оборудования и увеличивает затраты на ремонт.

Можно ли использовать бытовые компоненты для сборки устройства плавного пуска?

Да, для устройств малой мощности часто применяют реле, резисторы и симисторы из доступных компонентов. Важно выбирать детали с соответствующими техническими характеристиками по напряжению и току, а также обеспечить правильное охлаждение и защиту от коротких замыканий.

Как правильно подключить плавный пуск к электродвигателю 380В своими руками?

Подключение плавного пуска требует точного соблюдения схемы и правил безопасности. Для начала отключите питание электродвигателя. Затем подключите входные клеммы плавного пуска к трехфазному источнику 380В, а выходные — к электродвигателю. Убедитесь, что все соединения выполнены качественно, без оголенных проводов и надежно зажаты. Проверьте правильность фазировки, чтобы не повредить двигатель. После подключения настройте параметры пуска согласно характеристикам двигателя и нагрузки. Запустите устройство и наблюдайте за плавностью набора оборотов и отсутствием перегрузок. Если возникнут сбои или перегрев, сразу отключите питание и проверьте цепь на ошибки.
