Как удлинить vga кабель при помощи витой пары

VGA-сигнал передаётся по аналоговой линии, и увеличение длины кабеля приводит к ухудшению качества изображения. Использование витой пары позволяет увеличить расстояние передачи до 50 метров и более без значительных потерь. Для этого применяют экранированные витые пары категории не ниже Cat5.

Подключение витой пары к VGA требует правильного распределения контактов: стандартно используются четыре пары проводов – для передачи сигналов R, G, B и синхронизации. Несоблюдение схемы приводит к искажению или отсутствию изображения.

Оптимальная длина витой пары для удлинения VGA – до 50 метров, при превышении рекомендуется использование активных усилителей сигнала. Для монтажа стоит применять экранированный кабель с ферритовыми кольцами для снижения электромагнитных помех.

Перед началом работы важно проверить целостность витой пары и убедиться, что все соединения выполнены надёжно, чтобы избежать появления шумов и полос на экране. Рекомендуется использовать пайку или качественные разъёмы для минимизации потерь сигнала.

Выбор подходящего типа витой пары для удлинения VGA кабеля

Для передачи сигнала VGA через витую пару критически важен тип кабеля, который обеспечивает минимальные потери и помехи. Оптимальным выбором считается витая пара категории не ниже Cat 5e, однако предпочтительнее использовать Cat 6 или Cat 6a, благодаря более строгим требованиям к экранированию и снижению перекрестных помех.

Категория витой пары влияет на максимально допустимую длину передачи видеосигнала. Кабель Cat 5e поддерживает передачу VGA сигнала на расстояние до 50 метров с сохранением приемлемого качества, тогда как Cat 6 позволяет увеличить это расстояние до 70-80 метров при правильном подключении.

Для удлинения VGA с минимальным ухудшением изображения рекомендуется использовать экранированные варианты кабеля, такие как F/UTP или SF/UTP. Экранирование снижает воздействие электромагнитных помех, особенно в условиях близости силовых линий или другого оборудования с высоким уровнем шума.

Важно учитывать конструкцию жил кабеля: одножильные витые пары обеспечивают лучшую стабильность сигнала на длинных участках по сравнению с многожильными, которые предназначены для гибкости, но могут создавать дополнительные помехи при передаче видео.

При выборе толщины жилы оптимальным считается диаметр 24 AWG. Более тонкие жилы (например, 26 AWG) подвержены большему затуханию и не подходят для качественной передачи VGA сигнала на большие расстояния.

Итог: для удлинения VGA кабеля по витой паре стоит выбирать кабели категории не ниже Cat 5e с экранированием, одножильные жилы диаметром 24 AWG. Это обеспечит стабильный сигнал и минимальные помехи на удлиненных трассах.

Подготовка VGA и витой пары к соединению: необходимые инструменты и материалы

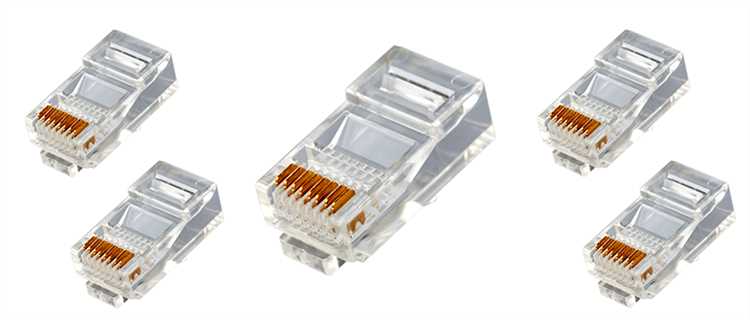

Для качественного удлинения VGA кабеля с помощью витой пары потребуется набор инструментов: обжимной инструмент для RJ45, стриппер или нож для снятия изоляции, мультиметр для проверки целостности проводов и отвертка для разборки VGA-разъема.

Материалы включают витую пару категории не ниже Cat5e, так как более низкие категории не обеспечат стабильную передачу видеосигнала. Также понадобится разъем RJ45 для витой пары и VGA-коннектор с возможностью распайки (обычно разборный или с винтовыми клеммами).

Перед соединением необходимо тщательно снять внешнюю изоляцию кабеля на длину около 3–4 см, не повреждая внутренние жилы. Для витой пары требуется аккуратно расплести и расправить жилы, чтобы обеспечить правильное подключение по схеме.

Обязательно проверить каждую жилу мультиметром на целостность и отсутствие короткого замыкания, чтобы избежать сбоев в передаче сигнала. При подключении к VGA-разъему рекомендуется использовать схему цветовых пар, соответствующую стандарту VGA по назначению контактов, что гарантирует совместимость и корректное отображение изображения.

Рекомендуется подготовить изоленту или термоусадочную трубку для дополнительной защиты и изоляции мест соединения после обжима и пайки, если она используется, чтобы повысить надежность конструкции.

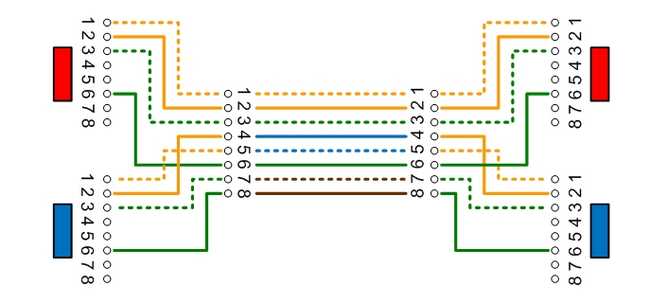

Методика правильного соединения витой пары с контактами VGA разъема

Для надежного соединения витой пары с контактами VGA разъема требуется точное распределение жил кабеля по контактам, соблюдение полярности и минимизация помех.

1. Подготовка кабеля: Снимите внешнюю изоляцию витой пары на длину около 5 см, аккуратно разделите и расправьте каждую пару жил, удалите излишки экранов и оплеток.
2. Определение контактов VGA: VGA разъем содержит 15 контактов, разделенных на три ряда по 5 контактов. Основные сигналы – красный, зеленый и синий видеосигналы подаются на контакты 1, 2 и 3 соответственно. Контакты 13, 14 и 5 отвечают за синхронизацию и заземление.
3. Распределение жил витой пары:
   • Используйте отдельные пары для каждого цветового сигнала (R, G, B) и для синхронизации (горизонтальной и вертикальной).
   • Жилы, не используемые для передачи сигнала, соединяйте с контактами заземления для снижения помех.
4. Подключение к контактам:
   • Контакт 1 – красный (Red) – подключите к жиле одной пары.
   • Контакт 2 – зеленый (Green) – подключите к жиле другой пары.
   • Контакт 3 – синий (Blue) – подключите к жиле третьей пары.
   • Контакт 13 – горизонтальная синхронизация (H Sync) – подключите к жиле четвертой пары.
   • Контакты 5, 6, 7, 8, 10 – заземление – соедините с общей оплеткой или отдельными жилками для экранирования.
5. Припаивание и изоляция:
   • Используйте качественный паяльник с тонким жалом, припаяйте жилы к соответствующим контактам с минимальным нагревом, чтобы не повредить изоляцию.
   • После пайки изолируйте каждое соединение термоусадочной трубкой или электроизоляционной лентой.
6. Проверка целостности: Измерьте мультиметром правильность соединений между витой парой и VGA контактами, исключите замыкания между соседними жилами.

Соблюдение данной методики обеспечит стабильную передачу видеосигнала и снизит риск появления помех и искажений.

Особенности распайки витой пары для передачи аналогового VGA сигнала

Для передачи VGA сигнала через витую пару важно правильно распределить контакты, сохраняя целостность аналоговых каналов красного, зеленого и синего цветов, а также синхронизации.

Основные сигналы VGA – R (красный), G (зеленый), B (синий) – необходимо подключать к отдельным парам проводов витой пары, чтобы минимизировать наводки и помехи. Каждая цветовая составляющая должна иметь свою пару для экранирования сигнала.

Контакты синхронизации (горизонтальная и вертикальная) обычно объединяются и подключаются к одной паре, поскольку их частота и полярность менее чувствительны к помехам.

Экран витой пары не может заменить экранирование VGA кабеля, поэтому рекомендуется дополнительно экранировать соединение или использовать экранированную витую пару (FTP или STP).

Ключевой момент – сохранить правильное соответствие контактов VGA с жилами витой пары, избегая перекрестных соединений, чтобы не ухудшить качество изображения и не вызвать искажения цвета.

При распайке стоит использовать разъемы с надежным фиксатором проводов и хорошо пропаивать контакты для снижения переходных сопротивлений и улучшения сигнала.

Максимальная длина такого соединения без усиления не должна превышать 30 метров, иначе потребуется активное оборудование для поддержания стабильного сигнала.

Тонкости экранирования и заземления при использовании витой пары

При передаче VGA сигнала через витую пару важна правильная организация экранирования и заземления для минимизации помех и искажений.

• Тип кабеля: Предпочтительно использовать экранированную витую пару (FTP или STP) с общей фольгированной оплеткой, а не неэкранированную (UTP).
• Экран: Экран кабеля должен быть подключен к корпусу VGA-разъема с одной стороны – с источника сигнала. Это снижает образование петли заземления и уменьшает помехи.
• Заземление: Контакт заземления VGA-разъема (контакт 5 или корпус) необходимо соединить с экраном витой пары. Заземление должно быть надежным и иметь минимальное сопротивление.
• Отсутствие «заземления на обоих концах»: Подключение экрана с обеих сторон часто приводит к появлению шумов из-за петли заземления. Если требуется, с другой стороны экран можно изолировать.
• Отводы сигнальных пар: Для VGA сигнала следует использовать отдельные пары витой пары для каждого цветового канала (R, G, B) и синхронизации. Каждый цвет желательно экранировать отдельно или размещать пары с экранированием поблизости.
• Подключение разъемов: Контакты, отвечающие за передачу сигнала, должны иметь максимально короткие и качественные пайки к проводникам, экран должен надежно контактировать с металлической частью разъема.

Соблюдение этих правил позволяет снизить электромагнитные помехи, сохранить четкость изображения и избежать искажений при удлинении VGA с помощью витой пары.

Максимальная длина витой пары для сохранения качества изображения

При более высоких разрешениях, например 1280×1024 или 1920×1080, максимально допустимая длина сокращается до 15-20 метров, так как частотный спектр сигнала увеличивается, а чувствительность к помехам возрастает. Для увеличения длины можно использовать экранированную витую пару категории 6 или выше с качественным заземлением, что позволит добиться стабильной передачи до 50 метров, но не более.

Важным фактором является также качество разъемов и правильная распайка, которые минимизируют потери сигнала. При необходимости увеличить длину свыше 50 метров рекомендуется использовать активные усилители VGA или переход на цифровые интерфейсы.

Проверка работоспособности и диагностика после удлинения VGA кабеля

После соединения витой пары с VGA кабелем необходимо выполнить проверку сигнала на наличие искажений и помех. Первым этапом подключите удлинённый кабель к видеовыходу и монитору с разрешением не выше 1024×768 для снижения нагрузки на сигнал. Если изображение отсутствует, проверьте надёжность контактов, правильность распайки и экранирование.

Если картинка присутствует, оцените качество изображения: отсутствие полос, шумов, смещений цвета и мерцаний. Для этого используйте тестовые изображения с чёткими границами и градиентами. При наличии искажений следует осмотреть участок соединения витой пары на механические повреждения и переподключить контакты.

Для диагностики помех применяйте мультиметр в режиме прозвонки цепей, проверяя отсутствие коротких замыканий и разрывов. Особое внимание уделите цепям заземления и экрану витой пары – нарушение их целостности часто вызывает ухудшение сигнала.

Если есть возможность, проверьте сопротивление каждой пары проводов, оно должно быть близким к 100 Ом. Несоответствие указывает на неправильное подключение или повреждение кабеля.

При продолжении проблем рекомендуется сократить длину витой пары или использовать активные повторители сигнала VGA. Удлинение свыше 30 метров без усиления часто приводит к значительным потерям качества.

Советы по предотвращению помех и искажений сигнала на удлиненном кабеле

Для минимизации помех при удлинении VGA кабеля с помощью витой пары важно использовать экранированный кабель категории не ниже Cat5e. Экранирование снижает влияние электромагнитных помех от внешних источников.

Необходимо правильно распаять витую пару, следя за тем, чтобы сигнальные линии VGA совпадали с соответствующими парами витой пары. Это обеспечивает стабильность передачи аналогового сигнала.

Избегайте прокладки кабеля рядом с мощными источниками электромагнитного излучения: силовыми кабелями, трансформаторами, электродвигателями. Если пересечение неизбежно, выполняйте его под углом 90°.

Для снижения перекрестных помех разделяйте сигнальные пары и не используйте одну пару витой пары для нескольких линий сигнала VGA. В идеале каждая сигнальная линия должна иметь отдельную пару.

В местах соединения используйте качественные разъемы с надежным контактом. Плохой контакт приводит к потерям сигнала и возникновению шумов.

Если длина кабеля превышает 30 метров, рекомендуется использовать активные повторители VGA или преобразователи сигнала в цифровой формат (например, VGA в HDMI) для сохранения качества изображения.

Регулярно проверяйте целостность и состояние кабеля, особенно после монтажа, для своевременного выявления повреждений и замены элементов, способствующих искажениям.

Вопрос-ответ:

Можно ли удлинить VGA кабель с помощью любой витой пары или нужны специальные типы?

Для удлинения VGA сигнала лучше использовать качественную экранированную витую пару с сопротивлением около 100 Ом. Обычная телефонная витая пара может не обеспечить достаточную защиту от помех и привести к ухудшению качества изображения. Оптимальный выбор — экранированный кабель категории не ниже Cat5e, так как он поддерживает более стабильную передачу аналогового сигнала на большие расстояния.

Какая максимальная длина витой пары подходит для передачи VGA сигнала без заметного ухудшения качества?

Максимальная длина зависит от качества кабеля и разрешения сигнала. Обычно при разрешениях до 1024×768 можно прокладывать кабель длиной до 50 метров без значительных искажений. При более высоких разрешениях (например, 1920×1080) длина рекомендуется ограничить примерно 30 метрами. При превышении этих значений изображение может стать размытым или появятся помехи, поэтому желательно использовать усилители сигнала или специализированные передатчики для больших расстояний.

Как правильно подключить витую пару к VGA разъему, чтобы избежать ошибок и проблем с сигналом?

Соединение требует точного соответствия контактов VGA кабеля и витой пары. Каждый цветовой канал (красный, зелёный, синий) и сигналы синхронизации следует проложить отдельными парами витой пары для минимизации перекрестных помех. Необходимо надежно припаять провода к соответствующим контактам разъема и тщательно изолировать каждое соединение, чтобы избежать коротких замыканий. Рекомендуется использовать распайку, где сигналы и земля корректно распределены по парам, а общий экран кабеля заземлен на одной стороне, чтобы не возникали петли заземления.

Какие методы помогают снизить помехи и искажения сигнала при удлинении VGA с помощью витой пары?

Чтобы уменьшить помехи, важно использовать экранированный кабель и правильно заземлить экран. Следует избегать прокладки кабеля рядом с силовыми линиями или источниками электромагнитных помех. Также полезно придерживаться коротких отрезков кабеля с качественными коннекторами, применять ферритовые фильтры и не допускать чрезмерных изгибов кабеля. При необходимости можно добавить усилитель сигнала или активный ретранслятор для поддержания стабильности изображения на больших расстояниях.

Как проверить качество и работоспособность VGA соединения после удлинения витой парой?

Проверка включает визуальный осмотр соединений на отсутствие повреждений и коротких замыканий, использование мультиметра для контроля целостности проводников и правильной распайки. После подключения следует подать видеосигнал и оценить изображение на экране — отсутствие мерцаний, искажений цветов и линий указывает на корректную работу. При возникновении проблем можно поменять местами пары проводов или сократить длину кабеля для диагностики источника неисправности.

Можно ли удлинить VGA кабель витой парой без потери качества изображения, и какие ограничения по длине существуют?

Удлинение VGA сигнала с помощью витой пары возможно, но существует ограничение по длине для сохранения приемлемого качества изображения. Обычно, при использовании качественной экранированной витой пары длина кабеля не должна превышать примерно 30 метров. Если длина больше, сигнал начинает терять четкость, появляются помехи и искажения. Важную роль играет правильное экранирование и заземление, а также корректная распайка витой пары на контактах VGA разъема. Для более длинных трасс рекомендуют использовать специальные усилители или конвертеры сигналов.
