Как устранить люфт рычага кпп ваз 2110

Люфт рычага коробки передач на ВАЗ 2110 – распространённая проблема, возникающая в результате износа пластиковых втулок, шарниров и креплений механизма выбора передач. Даже при незначительном износе возникает повышенная амплитуда хода рычага, которая затрудняет точное переключение и увеличивает нагрузку на элементы трансмиссии.

Для диагностики необходимо проверить втулки кулисы, шарнир тяги выбора передач и крепление механизма к кузову. При критическом износе люфт может достигать более 20 мм в поперечном направлении и до 40 мм в продольном, что требует немедленного вмешательства. Визуальный осмотр снизу через моторный отсек позволяет определить степень износа втулок и наличие люфта в шарнирах.

Наиболее эффективным решением является замена штатных пластиковых втулок на модернизированные втулки из капролона или полиуретана. Дополнительно рекомендуется установить ремонтный комплект с металлическими втулками и фиксирующими шайбами. Такой подход значительно уменьшает люфт и продлевает срок службы механизма переключения.

Работы по устранению люфта можно выполнить без демонтажа коробки передач. Достаточно снять кулису, промыть все сопрягаемые элементы, заменить изношенные детали и произвести точную регулировку длины тяги. При установке новых компонентов важно учитывать заводские размеры: внутренняя втулка – Ø8 мм, наружная – Ø14 мм, длина тяги – 440 мм.

Диагностика источника люфта в механизме переключения передач

Для выявления конкретной причины люфта рычага КПП ВАЗ 2110 потребуется последовательная проверка элементов привода. Начинать следует с рычага: при его расшатанности в покое, без включения передач, проверьте состояние втулок и шарнира основания. Износ пластиковых втулок или ослабление прижимной пружины вызывает свободный ход до 2–3 см.

Далее осмотрите кулису и тягу, соединяющую её с коробкой. При люфте в месте соединения шаровой опоры с тягой возможна деформация втулки или разрушение стопорной шайбы. Замените изношенные элементы – это устраняет до 50% люфта.

Проверьте шарнирную крестовину под кузовом. Наличие люфта определяется путём движения рычага влево-вправо с наблюдением за задержкой отклика на КПП. При люфте в крестовине её необходимо заменить, так как восстановление нецелесообразно.

Особое внимание уделите наконечнику тяги КПП. Если резиновая вставка порвана, или тяга двигается в шарнире с усилием, передача усилия от рычага на механизм нарушается. Это проявляется как нечеткое включение передач и посторонние звуки при переключении.

Финальный этап – осмотр входного штока коробки передач. При нормальной работе после устранения внешних люфтов рычаг должен чётко реагировать на движение. Остаточный люфт указывает на внутренний износ механизмов КПП – втулок вилок или осей.

Разборка центрального тоннеля и доступ к рычагу КПП

Перед началом работ отключить минусовую клемму аккумулятора. Это исключает риск короткого замыкания при демонтаже прикуривателя и освещения тоннеля.

Снять накладку тоннеля. Для этого выкрутить два самореза спереди у основания консоли, один внутри пепельницы и два самореза по бокам в задней части возле крепления к полу. После этого аккуратно приподнять накладку вверх, отсоединить фишки питания прикуривателя и подсветки. Убрать накладку в сторону.

Освободить доступ к креплению рычага КПП. Для этого снять шумоизоляционный кожух, зафиксированный четырьмя гайками на шпильках. Использовать головку на 10 с удлинителем. При демонтаже учитывать возможное наличие герметика по краям кожуха – аккуратно поддеть его плоской отверткой, не повреждая металл.

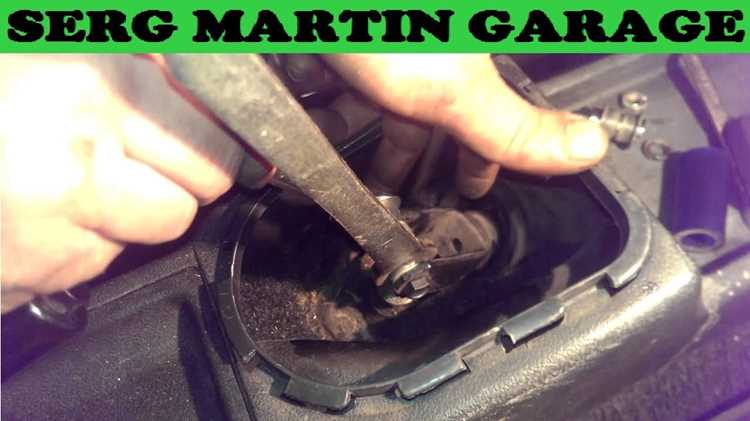

После снятия кожуха открывается доступ к основанию рычага, его втулкам и механизму фиксации. Проверить состояние болтов и осей, наличие люфта в местах крепления и износ втулок.

После завершения разборки переходить к осмотру механизма переключения и замене изношенных элементов.

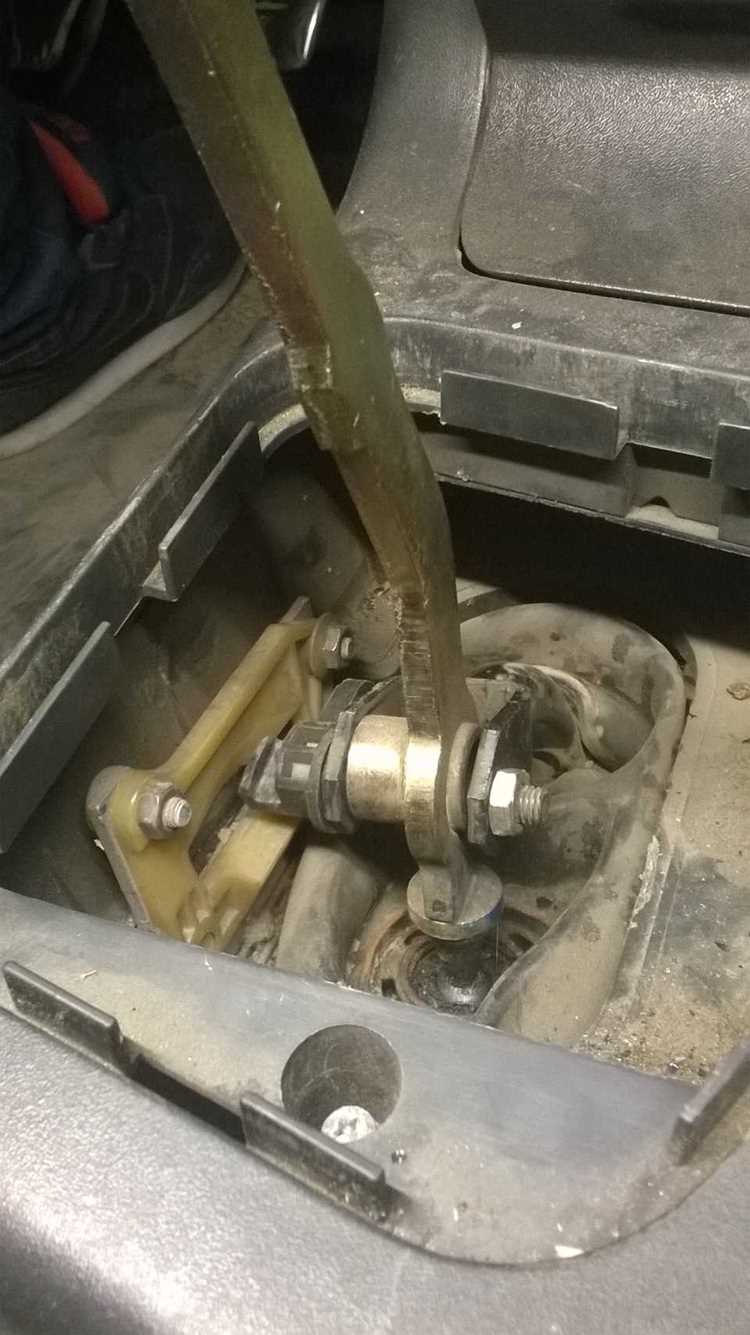

Проверка и замена втулок кулисы и шарниров

Перед началом работ необходимо демонтировать кожух рычага и освободить доступ к кулисе. Оценка состояния втулок выполняется визуально и вручную: изношенные втулки имеют люфт, трещины или заметное выкрашивание полиамида. Особое внимание уделяется втулке основания кулисы и втулке оси рычага выбора передач.

Если при перемещении рычага наблюдается избыточный свободный ход или нечеткость включения передач, следует заменить втулки. Для демонтажа используется шлицевая отвертка и пассатижи. Старые втулки аккуратно выдавливаются, посадочные места очищаются от грязи и остатков пластика.

Новые втулки устанавливаются с плотной посадкой, без перекоса. Рекомендуется использовать качественные полиамидные или бронзовые втулки с антипыльцевыми канавками. После установки следует нанести густую литиевую смазку на рабочие поверхности.

Шарнир нижнего привода проверяется на износ пальца и втулки. При наличии люфта более 1 мм узел подлежит замене. Сначала снимается фиксирующая скоба, затем вытаскивается палец шарнира. Новый шарнир устанавливается в обратном порядке. Фиксация обеспечивается стопорной шайбой и шплинтом.

Завершающий этап – регулировка длины тяги и проверка четкости переключения всех передач. При необходимости корректируется положение кулисы на штоке выбора передач с помощью эксцентрикового болта.

Устранение износа пальца рычага и замена резиновых элементов

Алгоритм устранения износа пальца:

1. Снять центральную консоль и пыльник рычага.
2. Открутить крепление шарнира и вынуть рычаг из посадочного места.
3. Извлечь палец и проверить его диаметр. Заводской размер – 10 мм. При снижении до 9,5 мм и менее палец подлежит замене.
4. При наличии задиров или следов коррозии также заменить палец. Использовать только каленые аналоги с закалкой не ниже HRC 50.
5. Очистить посадочное гнездо от загрязнений и смазать литиевой смазкой.

Замена резиновых элементов производится одновременно с заменой пальца:

• Втулки шарнира рычага (2 шт.) – со временем теряют упругость, вызывая люфт. Заменяются на новые полиуретановые или оригинальные резиновые.
• Пыльник рычага – при трещинах и потере эластичности подлежит замене. Нарушение герметичности приводит к ускоренному износу шарнира.
• Демпферная втулка основания – при деформации вызывает вибрации. Проверяется на сжатие: если восстанавливает форму медленно или не полностью – заменить.

Сборка выполняется в обратном порядке. После установки обязательно проверить люфт рычага в нейтральном положении: допустимый – не более 5 мм. Превышение указывает на дополнительный износ втулок или неверную установку пальца.

Регулировка длины тяги кулисы и проверка точности включения передач

Перед началом регулировки необходимо получить доступ к тягам привода КПП: демонтировать защитный кожух и ослабить крепление тяги кулисы. Оптимальная длина определяется положением рычага в нейтральной передаче – он должен располагаться строго вертикально или с незначительным наклоном назад (до 5°).

Для точной регулировки ослабьте стопорный болт на соединении кулисы с тягой и вручную изменяйте длину, поворачивая наконечник по резьбе. После каждого изменения включите первую и заднюю передачи. Рычаг не должен упираться в ограничители, а включение должно происходить без заеданий и с чётким щелчком.

Контрольное значение: при правильно отрегулированной длине тяги рычаг должен занимать симметричное положение между 1-й и 5-й передачами. В положении задней передачи рычаг не должен выходить за пределы прорези в корпусе тоннеля.

Важно: после окончательной настройки затяните все болты и проверьте фиксацию. Рекомендуется провести тест-драйв на всех передачах. Если имеются трудности с включением 2-й или 5-й передачи – укоротите тягу на 1–2 оборота. При заедании задней – удлините.

После регулировки удостоверьтесь, что при включении каждой передачи рычаг фиксируется в положении без люфта и самопроизвольного возвращения в нейтраль.

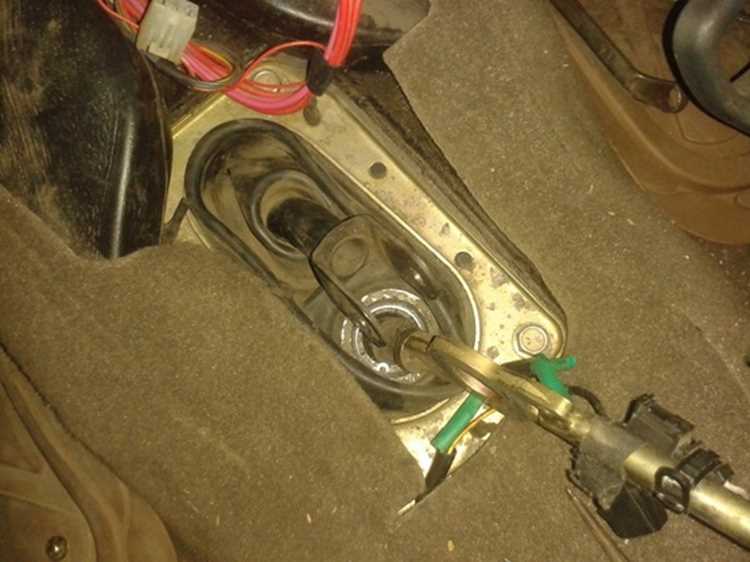

Сборка узла и проверка результата после устранения люфта

Перед сборкой очистите все элементы от остатков смазки, грязи и металлической стружки. Проверьте состояние втулок, шарниров и крепежных элементов. Изношенные детали замените новыми. Используйте полиуретановые втулки – они значительно уменьшают люфт и служат дольше резиновых.

Соберите узел в следующей последовательности: установите шар в посадочное гнездо, зафиксируйте его стопорным кольцом, затем закрепите нижнюю втулку. Нанесите небольшое количество литиевой или графитовой смазки только на контактные поверхности – избыток может вызвать тугую работу рычага.

Проверьте плотность посадки деталей: допуск на люфт – не более 1–2 мм при покачивании рычага в нейтральном положении. При большем зазоре ищите слабое звено – чаще всего это изношенные пластиковые втулки или разбитое крепление кулисы.

После сборки установите рычаг на место, затяните гайку крепления с усилием 25–30 Н·м. Подключите тяги привода и убедитесь, что все фиксаторы защелкнулись. Запустите двигатель, проверьте все передачи – включение должно быть чётким, без заеданий и провалов. При переключении не должно быть лишних перемещений рычага по горизонтали или вертикали.

Выполните тест-драйв на небольшой скорости. Обратите внимание на включение 1-й и задней передачи – они чаще всего страдают от люфта. Если при движении рычаг не вибрирует и не смещается, узел собран корректно.

Вопрос-ответ:

Какие основные причины появления люфта у рычага КПП на ВАЗ 2110?

Чаще всего люфт возникает из-за износа пластиковых втулок в кулисе, а также из-за разбитых шарниров в тягах и ослабления креплений. Со временем детали теряют жесткость, и передача движения на коробку становится нечеткой. Также стоит проверить резьбовые соединения — ослабленные гайки или болты могут усиливать люфт.

Можно ли устранить люфт без замены деталей, просто подтянув крепления?

Если износ еще незначительный, подтяжка креплений может немного уменьшить люфт. Однако это временное решение. При сильном износе втулок или шарниров устранить люфт таким способом не получится. Лучше сразу заменить изношенные элементы, особенно пластиковые втулки и резинки в тягах.

Какие инструменты понадобятся для устранения люфта рычага КПП своими руками?

Нужен стандартный набор гаечных ключей и головок, плоскогубцы, отвертки, возможно, шестигранники. Также полезно иметь смазку для новых втулок и очиститель для деталей. При замене кулисы — домкрат и опоры, чтобы безопасно приподнять авто и добраться до механизма снизу.

Как понять, что люфт устранён, и рычаг работает правильно?

После замены деталей и сборки рычаг должен двигаться четко, с небольшим сопротивлением. Появляется ощущение точности при включении передач. Пробный заезд подтвердит, что передачи включаются без усилий и без промахов. Если при этом не слышно стуков и скрипов, значит, работа выполнена качественно.

Какие детали стоит заменить сразу, чтобы не возвращаться к ремонту через месяц?

Рекомендуется сразу заменить комплект втулок кулисы, резиновые элементы, пальцы тяг и при необходимости — сам рычаг. Стоимость этих деталей невысока, но вместе они дают ощутимый эффект. Также стоит проверить шарниры тяг и крепление кулисы к кузову. Один раз поменяв всё вместе, можно надолго забыть о проблеме с люфтом.
