Как устроен электростеклоподъемник ваз 2114

Электростеклоподъемник на ВАЗ 2114 установлен в передних дверях и предназначен для перемещения стекла вверх и вниз при помощи электрического привода. Основу конструкции составляет редуктор с электродвигателем, направляющие, тросовый или рычажный механизм, а также система управления, включающая кнопки, проводку и предохранители.

Наиболее распространённый тип стеклоподъёмника в модели 2114 – тросовый. Он состоит из металлической шины с роликами, по которой движется каретка, соединённая с рамкой стекла. Электродвигатель приводит в движение трос, закреплённый с двух сторон каретки, обеспечивая перемещение стекла. Двигатель закреплён с помощью заклёпок или винтов, доступ к которым возможен только при снятии внутренней обшивки двери.

Механизм работает от электросети автомобиля 12 В. Управление осуществляется с помощью клавиш, расположенных на центральной консоли или на дверных панелях. Сигналы с кнопок поступают на реле и далее на электродвигатель. В случае перегрузки или заклинивания стекла срабатывает термозащита, отключающая питание на короткое время.

Основные признаки неисправности – замедленный ход стекла, посторонние шумы при работе, полный отказ одного из механизмов. В таком случае необходимо проверить состояние троса, направляющих, работу двигателя и исправность электропроводки. Часто из-за загрязнения механизмов или износа втулок возникает заедание, требующее разборки и очистки элементов.

Принцип работы электростеклоподъемника на ВАЗ 2114

Электростеклоподъемник на ВАЗ 2114 работает по схеме электрического привода, соединённого с механическим редуктором, передающим усилие на тросовый механизм. Управление осуществляется кнопками, установленными на водительской и пассажирской дверях, через блок управления и реле.

При нажатии кнопки замыкается цепь питания, и ток подаётся на электродвигатель редуктора. В зависимости от полярности питания двигатель вращается в одну из сторон, обеспечивая подъём или опускание стекла. Полярность меняется реле или схемой кнопочного переключателя.

Двигатель встроен в редуктор, передающий вращательное движение на барабан с тросом. Трос закреплён в направляющих и соединён с кареткой, перемещающейся по направляющей шине. Каретка жёстко фиксируется к стеклу с помощью прижимной скобы, обеспечивая стабильное движение без перекосов.

Работа ограничивается механическими упорами и встроенными концевыми выключателями, предотвращающими перегрузку механизма. При достижении крайнего положения ток на двигатель прекращается. В некоторых модификациях установлены термопредохранители, срабатывающие при перегреве привода.

Для корректной работы необходима стабильная масса и питание. Падение напряжения на контактах и окисление разъёмов снижают тяговое усилие, вызывая замедленную или прерывистую работу. Рекомендуется периодически проверять состояние проводки и контактов, особенно в районе дверных гофр, где чаще всего возникают обрывы.

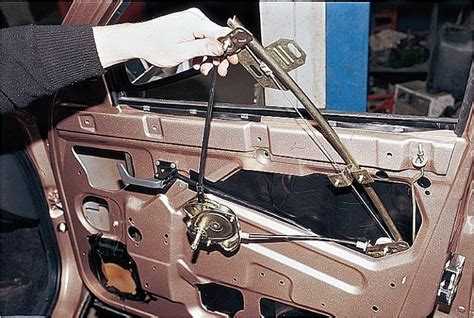

Конструкция моторедуктора и его расположение в двери

Моторедуктор электростеклоподъёмника ВАЗ 2114 представляет собой компактный узел, объединяющий электродвигатель постоянного тока и редуктор червячного типа. Конструкция выполнена в закрытом корпусе, защищённом от пыли и влаги, с возможностью разборки для технического обслуживания.

Редуктор преобразует высокооборотистое вращение ротора электродвигателя в пониженное, но с увеличенным крутящим моментом. Червячная передача обеспечивает самоторможение, предотвращая самопроизвольное опускание стекла при выключенном питании. Вал редуктора соединён с тросовым механизмом, который управляет перемещением стекла по направляющим.

В конструкции моторедуктора применяются:

• щеточный электродвигатель с обмоткой возбуждения;
• червячная пара (червяк и колесо из сплава алюминия);
• металлический корпус с крепёжными ушками;
• ограничители хода, встроенные в схему электродвигателя (иногда – внешние концевики).

Моторедуктор крепится внутри передней двери на внутренней части силового каркаса. Он фиксируется с помощью винтов к штатным резьбовым точкам кузова. Установочное положение – ближе к нижней зоне двери, между внешней и внутренней панелями, вблизи направляющей стекла. Электропроводка подключается через разъём, расположенный рядом с корпусом редуктора, что упрощает демонтаж и замену узла.

Для доступа к моторедуктору необходимо снять обшивку двери и отключить питание. При установке нового узла важно убедиться в точной посадке шлицев на валу и отсутствии перекоса троса. Неправильная установка может вызвать заедание или неравномерный ход стекла.

Типы направляющих стекла и особенности их крепления

На ВАЗ 2114 применяются два типа направляющих стекла: передняя и задняя. Передняя направляющая устанавливается ближе к петлям двери и имеет изогнутую форму, обеспечивающую корректное движение стекла по дуге. Задняя направляющая расположена ближе к наружному краю двери и представляет собой прямой металлический профиль с фетровой вставкой внутри.

Обе направляющие выполняют функцию стабилизации стекла при подъеме и опускании, предотвращая его перекос и заклинивание. Направляющие изготовлены из оцинкованной стали и покрыты защитным слоем, препятствующим коррозии. Внутренняя часть снабжена накладкой из ворсового материала, снижающего трение между стеклом и металлом.

Передняя направляющая крепится к внутренней части каркаса двери с помощью двух болтов с резьбой М6. Один болт фиксируется в верхней части каркаса, второй – ближе к центральной оси двери. Для снятия направляющей необходимо демонтировать стекло и стеклоподъёмный механизм, чтобы обеспечить свободный доступ к точкам крепления.

Задняя направляющая устанавливается с зацеплением в нижней части дверного каркаса и дополнительно фиксируется саморезами к внутреннему усилителю двери. При демонтаже следует учитывать, что посадочные места могут быть деформированы при износе, что требует проверки их геометрии перед повторной установкой.

Монтаж новых направляющих рекомендуется выполнять с предварительной смазкой внутренней части вставки силиконовым составом. Это снижает износ стекла и исключает посторонние шумы при движении. После установки необходимо убедиться, что стекло перемещается без заеданий по всей длине направляющих.

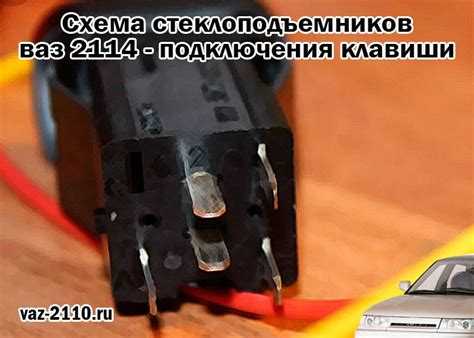

Схема электрического подключения стеклоподъемника

Электрическая схема стеклоподъемника ВАЗ 2114 включает в себя следующие элементы: электромотор с редуктором, кнопку управления, предохранитель, реле и проводку, соединяющую все компоненты. Система рассчитана на питание от бортовой сети 12 В и защищена от перегрузок штатным предохранителем на 30 А.

Питание подается через монтажный блок. Провод плюсового питания идёт от замка зажигания, через предохранитель F5 и реле К3, к кнопкам управления, расположенным на центральной консоли. Управление осуществляется по принципу изменения полярности на электродвигателе, что позволяет стеклу двигаться вверх или вниз.

• Контакт 30 реле К3 подключен к постоянному плюсу от аккумулятора.
• Контакт 85 реле подключается к массе кузова.
• Контакт 86 получает управляющее напряжение от замка зажигания.
• Контакт 87 ведет на предохранитель и далее к кнопкам управления.

Каждая кнопка имеет четыре контакта: два на питание (вверх и вниз) и два на электродвигатель. При нажатии кнопки на одном контакте появляется плюс, на другом – минус. При смене направления напряжения меняется и направление вращения моторедуктора.

1. Провода от кнопки идут напрямую к моторедуктору, минуя дополнительных реле.
2. Для правой двери проводка проходит через штекер в стойке кузова, что часто становится источником плохого контакта из-за коррозии.
3. Масса двигателя обеспечивается напрямую через кузов автомобиля или через общий минусовой провод.

При диагностике отказов рекомендуется проверять наличие питания на кнопках, целостность предохранителя F5 и состояние контактов в реле К3. Также особое внимание стоит уделить проводке в дверных гофрах – изломы жил часто приводят к потере функциональности стеклоподъемника.

Назначение и работа кнопок управления на центральной консоли

На ВАЗ 2114 управление электростеклоподъемниками осуществляется при помощи двух кнопок, расположенных на центральной консоли передней панели, между сиденьями. Эти кнопки предназначены для водителя и переднего пассажира и обеспечивают подъем и опускание стекол передних дверей.

Каждая кнопка имеет два положения: при кратковременном нажатии вниз активируется опускание стекла, при нажатии вверх – его подъем. Удержание кнопки в соответствующем положении позволяет точно контролировать положение стекла. Отпускание кнопки мгновенно прекращает движение стекла, что исключает риск заклинивания механизма.

Контактные группы кнопок подвержены износу, особенно при частом использовании. При появлении залипания, самопроизвольной активации или отказа одной из кнопок рекомендуется проверка целостности контактов и состояния пайки. При необходимости кнопки заменяются новыми – они извлекаются из панели с помощью тонкой отвертки без необходимости демонтажа всей консоли.

Для повышения ресурса рекомендуется избегать длительного удержания кнопок в крайних положениях стекла и не использовать стеклоподъемники при обмерзших уплотнителях. Также полезна периодическая проверка посадки разъема в колодке, особенно после замены элементов панели или аудиосистемы.

Типовые неисправности и признаки поломки стеклоподъемника

Моторедуктор не реагирует на нажатие кнопки. Причина часто связана с выработкой щеток или сгоревшим электродвигателем. Для проверки следует подать питание напрямую на мотор, исключая кнопки и предохранители.

Стекло движется с рывками или медленно. Возможна износ направляющих или деформация тросового привода. Рекомендуется снять механизм, проверить тросы на изломы и очистить направляющие от загрязнений и ржавчины.

Кнопка управления залипает или не фиксируется. Часто возникает из-за загрязнения контактов или поломки фиксатора внутри кнопочного блока. Рекомендуется разобрать блок и проверить состояние контактных дорожек, при необходимости выполнить очистку или замену кнопки.

Стекло опускается или поднимается самопроизвольно. Вероятна неисправность в реле или замыкающие контакты кнопок. Необходимо проверить цепь на наличие замыканий и провести диагностику реле управления.

При работе слышен сильный скрежет или посторонние шумы. Причина – износ шестерен моторедуктора или попадание посторонних предметов в механизм. Требуется демонтаж моторедуктора для очистки и оценки состояния шестерен, при необходимости выполнить замену.

Стекло полностью не закрывается или не открывается. Часто вызвано обрывом тросов или ослаблением крепежных элементов. Следует проверить натяжение тросов и исправность фиксаторов, а также проверить крепление стекла к механизму.

Рекомендуется при первых признаках неисправности провести комплексную диагностику, чтобы избежать дополнительных поломок и обеспечить надежную работу стеклоподъемника.

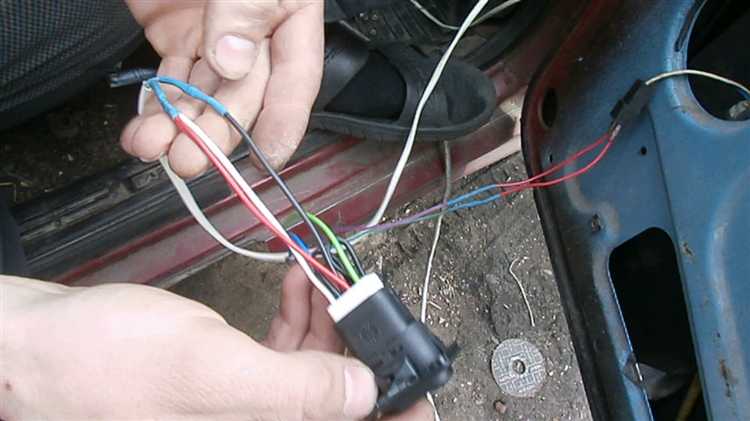

Замена и регулировка тросового механизма стеклоподъемника

Для замены тросового механизма потребуется снять обшивку двери, отсоединить электрический разъем моторедуктора и демонтировать крепления стеклоподъемника. Затем необходимо аккуратно извлечь стекло из направляющих и освободить тросовой механизм от фиксаторов.

При замене троса обращайте внимание на целостность оболочки и отсутствие заломов. Новый трос устанавливается в корпус роликов, после чего проверяется плавность перемещения троса без заеданий. Все элементы крепятся в обратном порядке.

Регулировка тросового механизма производится путем корректировки натяжения троса. Для этого ослабьте крепежные винты тросового блока, отрегулируйте натяжение, чтобы стекло не заедало при движении и плотно фиксировалось в верхнем и нижнем положениях, затем закрепите винты.

При правильной регулировке обеспечивается ровное движение стекла без люфтов и рывков. Для проверки натяжения следует несколько раз поднять и опустить стекло, контролируя отсутствие посторонних шумов и перекосов.

Вопрос-ответ:

Как устроен тросовый механизм электростеклоподъемника на ВАЗ 2114 и какую функцию он выполняет?

Тросовый механизм состоит из электродвигателя, редуктора и тросов, натянутых внутри направляющих. При включении двигателя тросы перемещаются, обеспечивая подъем или опускание стекла. Такой механизм позволяет равномерно распределять нагрузку и снижает вероятность заеданий, что улучшает плавность работы стеклоподъемника.

Почему стекло на ВАЗ 2114 может плохо двигаться или заедать при работе электростеклоподъемника?

Основные причины — износ тросов, загрязнение или деформация направляющих, а также слабая смазка подвижных частей. Кроме того, неправильная регулировка натяжения троса или износ моторедуктора могут приводить к затруднению движения стекла. Проверка и обслуживание этих элементов поможет устранить проблему.

Как производится регулировка тросового механизма стеклоподъемника на ВАЗ 2114?

Регулировка включает ослабление креплений моторедуктора, корректировку натяжения тросов так, чтобы они не провисали и не были чрезмерно натянуты, после чего крепления затягиваются обратно. Важно, чтобы стекло ровно садилось в направляющие и не заедало при движении. Регулировка улучшает работу устройства и продлевает срок службы его компонентов.

Какие признаки указывают на неисправность моторедуктора электростеклоподъемника в ВАЗ 2114?

Если моторедуктор начал выходить из строя, заметны такие признаки, как слабый или прерывистый ход стекла, необычные звуки при работе (скрежет, треск), либо полное отсутствие реакции на нажатие кнопки управления. При диагностике моторедуктор можно проверить мультиметром и по необходимости заменить.

Можно ли самостоятельно заменить тросовый механизм электростеклоподъемника на ВАЗ 2114, и какие инструменты для этого нужны?

Замена тросового механизма возможна своими силами при наличии базовых навыков и инструментов: крестовой и плоской отверток, набора ключей, а также возможно съемника обшивки двери. Процесс включает демонтаж обшивки, отсоединение старого троса и моторедуктора, установку нового механизма и проверку работоспособности. Важно соблюдать аккуратность, чтобы не повредить элементы двери и не ухудшить герметичность.

Как устроен электростеклоподъемник ВАЗ 2114 и из каких основных компонентов он состоит?

Электростеклоподъемник ВАЗ 2114 состоит из нескольких ключевых элементов: электрического двигателя с редуктором, тросового или реечного механизма передачи движения, направляющих стекла и кнопок управления. Электродвигатель приводит в движение редуктор, который преобразует скорость вращения в усилие для подъема или опускания стекла. Тросовый механизм, представляющий собой систему тросов и роликов, передает движение от моторедуктора к стеклу, обеспечивая его плавное перемещение. Направляющие фиксируют стекло в двери и обеспечивают его движение строго по заданной траектории. Кнопки управления расположены на дверной панели и позволяют водителю или пассажирам включать движение стекла вверх или вниз, замыкая цепь питания электродвигателя. Такой состав деталей обеспечивает надежную и управляемую работу стеклоподъемника.

Какие признаки указывают на неисправность электростеклоподъемника ВАЗ 2114 и как их можно выявить?

Основные признаки неисправности включают отсутствие реакции на нажатие кнопок управления, прерывистое или медленное движение стекла, а также посторонние звуки при работе механизма. Чтобы выявить причину, сначала проверяют наличие напряжения на клеммах электродвигателя при нажатии кнопок. Если питание есть, но двигатель не вращается, вероятна неисправность моторедуктора или обрыв в тросовом механизме. При подозрении на износ тросов или направляющих стекло может заедать или двигаться с усилием. Важным этапом является осмотр и тестирование всех соединений и контактов в цепи управления. При диагностике используют мультиметр и визуальный осмотр деталей для определения места поломки.
