Подключение тахометра к дизельному двигателю требует точного соблюдения технических рекомендаций, поскольку система зажигания и сигналов отличается от бензиновых моторов. Основной источник импульсов для тахометра – генератор импульсов, формируемый либо с выхода топливного насоса высокого давления (ТНВД), либо с датчика положения коленчатого вала.
Для правильного подключения важно определить тип сигнала тахометра: импульсный или аналоговый. В дизелях обычно используется импульсный сигнал с частотой, пропорциональной оборотам двигателя, что исключает прямое подключение к катушке зажигания, как в бензиновых моторах. Ошибочный выбор точки подключения может привести к некорректной работе тахометра и повреждению прибора.
Рекомендуется использовать специализированные интерфейсные модули или контроллеры для согласования сигналов, особенно при установке универсальных тахометров. Важно соблюдать полярность подключения и защиту от перенапряжений для предотвращения выхода из строя прибора. Подключение следует выполнять с использованием качественной проводки с минимальным уровнем электромагнитных помех.
Выбор типа тахометра для дизельного двигателя
Индуктивный тахометр подключается к проводу с импульсами зажигания или к датчику положения коленчатого вала. Он измеряет количество импульсов и преобразует их в частоту вращения. Такой тип подходит для дизелей с электронным управлением или с наличием датчика импульсов. Основное преимущество – высокая точность при стабильном сигнале.
Электронные тахометры работают с частотой подачи топливного насоса или специального сигнала с датчика вращения. Они используются на дизелях без стандартных импульсов зажигания, например, на моделях с механическим впрыском. Важно учитывать совместимость сигнала тахометра с выходным сигналом двигателя, иначе показатели будут некорректны.
Оптические и магнитные типы тахометров применяются редко из-за сложности установки и специфики работы дизельных моторов. Для большинства автомобилей и техники достаточно выбирать между индуктивными и электронными моделями.
При покупке следует уточнять номинальное напряжение и частоту импульсов, чтобы тахометр корректно отображал обороты именно для вашего дизеля. Неправильный выбор типа тахометра приводит к искажениям показаний и быстрому выходу устройства из строя.

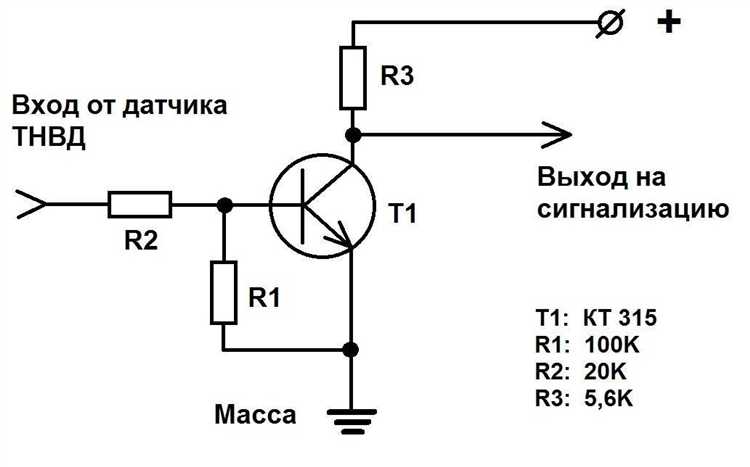

Определение точки подключения сигнала тахометра на дизеле
Для правильного подключения тахометра на дизельном двигателе необходимо точно определить источник сигнала оборотов. Основные варианты точек подключения:
- Датчик положения коленчатого вала (ДПКВ) – наиболее надежный и точный источник сигнала. На дизелях он выдает импульсы, пропорциональные оборотам двигателя. Обычно находится на блоке двигателя рядом с шкивом коленвала.
- Датчик импульсов на топливном насосе высокого давления – характерен для двигателей с механическим ТНВД. Импульсы возникают при вращении насоса, что также соответствует частоте оборотов.
- Катушка зажигания или генератор – редко используется на дизелях из-за отсутствия системы зажигания, но на некоторых моделях генератор может давать сигнал, синхронизированный с оборотами.
Рекомендуется измерить выходное напряжение и форму сигнала на выбранной точке с помощью осциллографа или мультиметра с функцией измерения частоты. Сигнал должен иметь четкие импульсы с амплитудой не менее 5 В для нормальной работы тахометра.
При выборе точки подключения важно учитывать:
- Совместимость сигнала с входом тахометра (аналоговый, цифровой, импульсный).
- Устойчивость сигнала к помехам и электрическим шумам.
- Доступность точки подключения без сложного демонтажа деталей двигателя.
Чаще всего оптимальным выбором является подключение к сигналу датчика коленвала, так как он напрямую отображает реальные обороты дизеля и обеспечивает стабильную работу тахометра.
Подключение тахометра к катушке зажигания или датчику оборотов
Для дизельных двигателей, не имеющих классической катушки зажигания, подключение тахометра обычно производится к датчику оборотов или к импульсному сигналу с топливного насоса высокого давления (ТНВД). В случае, если двигатель оснащён катушкой зажигания (например, с предпусковым подогревом или газодизелем), сигнал с катушки берётся с провода высокого напряжения, идущего на свечу накаливания.
При подключении к катушке зажигания важно использовать низковольтный провод, генерирующий импульсы с частотой, пропорциональной числу оборотов двигателя. Обычно это провод с выходом на отрицательный контакт катушки, который переключается на массу с частотой срабатывания. Сигнал должен иметь напряжение от 5 до 12 В, что совместимо с входом тахометра.
Если тахометр подключается к датчику оборотов (обычно это датчик Холла или оптический датчик на валу двигателя или шкиве), необходимо убедиться, что сигнал соответствует требованиям прибора: амплитуда импульсов не ниже 4-5 В, частота не превышает максимально допустимую для данного тахометра. В противном случае требуется установка промежуточного преобразователя сигнала или фильтра.
Подключение выполняется следующим образом: минусовой провод тахометра соединяется с общей массой автомобиля, а сигнальный вход – с выходом датчика оборотов или отрицательным контактом катушки зажигания. Для надёжности соединения рекомендуется использовать пайку и изолировать место подключения термоусадочной трубкой.
В случаях, когда сигнал с катушки слишком шумный или нестабильный, целесообразно использовать внешний стабилизатор или фильтр, предотвращающий ложные показания тахометра. При подключении к датчику оборотов желательно проверить сигнал осциллографом для подтверждения стабильности и правильной формы импульсов.
Особое внимание уделяется правильному заземлению тахометра и источника сигнала, так как разность потенциалов или плохой контакт приводят к неправильным показаниям и возможным повреждениям прибора.
Использование интерфейсных модулей для совместимости с дизельным двигателем
Дизельные двигатели формируют сигналы оборотов, отличающиеся от бензиновых, что требует применения интерфейсных модулей для корректного подключения тахометра. Основная задача таких модулей – преобразование высоковольтных или нестандартных импульсов в унифицированный сигнал с нужной частотой и уровнем напряжения.
Для дизелей характерны импульсы от топливного насоса или датчика коленвала с напряжением до 12 В и нестабильной амплитудой. Без адаптации тахометр может показывать некорректные значения или вовсе не работать.
- Интерфейсные модули обеспечивают гальваническую развязку и фильтрацию сигнала, что предотвращает помехи и защиту прибора от перенапряжений.
- Они формируют выходной сигнал стандарта TTL или с открытым коллектором, подходящий для большинства цифровых тахометров.
- Модули оснащены регуляторами чувствительности и фильтрами подавления шумов для точного считывания оборотов даже при низкой частоте сигналов.
- При выборе модуля необходимо учитывать количество импульсов на оборот двигателя: некоторые дизели выдают менее одного импульса на оборот, что требует программной или аппаратной коррекции коэффициента передачи.
Рекомендуется использовать проверенные интерфейсные адаптеры, совместимые с конкретной моделью двигателя. Самостоятельная сборка возможна на основе оптронов или компараторов напряжения, но требует точной настройки порогов срабатывания и устойчивости к электромагнитным помехам.
Корректно подобранный интерфейсный модуль гарантирует стабильную работу тахометра и точное отображение оборотов, что критично для диагностики и настройки дизельного двигателя.
Подключение питания и заземления тахометра на дизеле
Для корректной работы тахометра необходимо обеспечить стабильное питание с напряжением 12 В постоянного тока. Источник питания следует брать непосредственно от аккумулятора через предохранитель номиналом 1–3 А для защиты цепи от перегрузок. Рекомендуется использовать отдельный провод с соответствующей изоляцией и минимальной длиной, чтобы снизить помехи.
Заземление тахометра должно выполняться на металлическую часть кузова или двигателя с надежным контактом, без коррозии и загрязнений. Для обеспечения надежности соединения лучше использовать болтовое крепление с шайбами и прижимной пластиной. Плохой контакт заземления приводит к нестабильной работе прибора и искажению показаний.
Рекомендуется избегать общего заземления с мощными потребителями электроэнергии (стартер, реле), чтобы снизить уровень электромагнитных помех. При необходимости дополнительно можно применить экранированный кабель для проводки питания тахометра, заземленный с одной стороны.
После подключения питания и заземления следует проверить напряжение на клеммах тахометра в режиме включенного зажигания, оно должно быть стабильно близко к 12 В. При наличии значительных колебаний необходимо проверить проводку и соединения на предмет окисления и повреждений.
Настройка параметров тахометра под особенности дизельного мотора
Для корректной работы тахометра на дизельном двигателе необходимо учитывать количество цилиндров и конструкцию мотора. Дизели, как правило, имеют меньшую частоту вращения коленчатого вала, чем бензиновые аналоги, что требует точной настройки коэффициента преобразования импульсов.
Число импульсов на оборот задается исходя из количества цилиндров: обычно это половина количества цилиндров для большинства дизельных моторов с системой подачи импульсов на каждый рабочий такт. Например, для 6-цилиндрового дизеля настройка должна учитывать 3 импульса на оборот коленвала.
Значение коэффициента передачи сигнала следует установить в диапазоне, рекомендованном производителем тахометра, адаптируя его под дизельный характер сигнала, который часто является менее четким из-за особенностей работы форсунок или датчика оборотов.
Важен выбор режима работы тахометра: чаще всего требуется установка на одноимпульсный сигнал с пониженной частотой, поскольку дизельные моторы имеют более медленные и неравномерные импульсы, отличающиеся от бензиновых систем зажигания.
Для цифровых тахометров рекомендуется ввести корректировку сигналов с помощью интерфейсных модулей или настроить фильтрацию помех, чтобы избежать скачков и неверных показаний при неустойчивом холостом ходу дизеля.
Кроме того, необходимо проверить и при необходимости откалибровать тахометр при помощи тестового стенда или во время работы двигателя на фиксированных оборотах, сопоставляя показания с реальными значениями оборотов коленвала, измеренными через диагностические средства.
Проверка корректности работы тахометра после подключения
Для проверки точности показаний тахометра на дизельном двигателе необходимо сравнить его данные с реальными оборотами двигателя. Используйте диагностический сканер или портативный тахометр, который подключается напрямую к датчику оборотов или к сигналу ЭБУ.
Запустите двигатель и дайте ему поработать на холостом ходу. Обороты на тахометре должны соответствовать параметрам, указанным в технической документации двигателя (обычно 600-900 об/мин). Отклонение более чем на 50 об/мин свидетельствует о некорректной настройке или проблемах с подключением.
Для проверки при нагрузке плавно увеличьте обороты двигателя до максимальных рабочих значений (например, 2500-3000 об/мин). Тахометр должен показывать стабильный рост оборотов без скачков или залипаний стрелки или цифрового индикатора.
Если тахометр оснащён функцией калибровки, отрегулируйте его параметр К-коэффициента в соответствии с числом импульсов, которые генерирует дизельный двигатель за один оборот вала. Для дизелей это обычно один импульс на оборот коленвала или половину оборота, в зависимости от модели.
Проверяйте целостность и качество контактов проводки, отсутствие повреждений и коррозии на клеммах. Неплотные соединения вызывают нестабильные показания или пропуски сигнала.
В случае цифровых тахометров убедитесь, что сигнал с датчика подается на вход с правильным уровнем напряжения (обычно 5-12 В). Использование интерфейсных преобразователей может быть обязательным для адаптации сигнала дизельного двигателя.
В финале проведите тест-драйв с контролем показаний тахометра и одновременно с оборотами, измеряемыми диагностическим оборудованием. Несовпадение данных свыше 5% требует повторной диагностики и возможной перенастройки.
Типичные ошибки при подключении и способы их устранения
Неправильный выбор точки подключения сигнала – частая ошибка. Для дизельного двигателя сигнал лучше снимать с датчика оборотов на топливной системе или с генератора, а не с катушки зажигания, так как отсутствует классический искровой разряд. При подключении к неподходящей точке тахометр не будет отображать точные данные.
Ошибка в подключении питания и заземления приводит к нестабильной работе или отсутствию индикации. Необходимо обеспечить стабильное напряжение 12 В с плавким предохранителем 1-2 А и надежное «массовое» соединение с кузовом или аккумулятором. Контакты следует проверить на отсутствие коррозии и зазоров.
Неверно установлен коэффициент пересчёта оборотов. Большинство тахометров требует настройки под дизель, где количество импульсов на один оборот отличается от бензиновых моторов. Без корректировки показания будут занижены или завышены.
Перегрузка сигнального входа. Некоторые тахометры не рассчитаны на высоковольтные или шумовые сигналы от генератора или топливного датчика. Рекомендуется установка интерфейсных модулей или фильтров, снижающих помехи и предотвращающих выход устройства из строя.
Неправильное соединение сигнального провода – частая причина отсутствия показаний. Следует избегать скруток с другими проводами, особенно силовыми, и использовать экранированный кабель, минимизируя влияние электромагнитных помех.
Отсутствие проверки целостности и изоляции проводов. Повреждённая изоляция вызывает короткие замыкания, нестабильность работы тахометра и ошибки показаний. Регулярная диагностика и замена повреждённых участков гарантирует надежность.
Неправильная установка тахометра с механическим приводом, если двигатель оснащён электронным датчиком. В этом случае потребуется переходник или отдельный модуль для преобразования сигнала, иначе устройство не будет работать корректно.
Для устранения перечисленных проблем необходимо строго следовать инструкции производителя, использовать оригинальные комплектующие и при необходимости применять диагностическое оборудование для проверки сигналов и подключения.
Вопрос-ответ:
Как правильно определить точку подключения сигнала тахометра на дизельном двигателе?
Для подключения тахометра на дизельном двигателе необходимо найти источник импульсов, соответствующий частоте вращения коленчатого вала. Обычно сигнал снимают с датчика оборотов или с выхода блока управления двигателем (ЭБУ), если таковой имеется. В некоторых случаях используют импульсы с катушки зажигания или с топливного насоса высокого давления, если он оснащён электрическим датчиком. Важно использовать провод с низким уровнем помех и тщательно изолировать соединение, чтобы избежать ложных срабатываний или пропусков в показаниях.
Какие проблемы могут возникнуть при неправильном подключении тахометра на дизельном двигателе и как их выявить?
При неправильном подключении тахометра возможны неточные показания, например, постоянное нулевое значение, «зависание» стрелки или резкие скачки показаний. Эти ошибки возникают из-за отсутствия стабильного сигнала, неправильного заземления или помех. Для диагностики нужно проверить качество контактов, целостность проводов и наличие правильного сигнала мультиметром или осциллографом. Также стоит убедиться, что выбранный вход тахометра подходит для типа сигнала, генерируемого дизельным двигателем.
Какие особенности подключения тахометра к дизельному мотору с электронным управлением топливом?
На дизелях с электронным управлением топливом (через ЭБУ) лучше подключать тахометр к выходу ЭБУ, предназначенному для подачи сигнала оборотов. Такой сигнал уже подготовлен и стабилизирован, что обеспечивает точность и стабильность показаний. Если доступа к ЭБУ нет, допустимо использовать датчик коленвала, который часто интегрирован в систему управления. При подключении к ЭБУ важно учитывать спецификации по уровню сигнала и его полярности, чтобы не повредить прибор и получить корректные данные.
Нужно ли настраивать тахометр после подключения к дизельному двигателю, и если да, то как?
Да, после подключения тахометр обычно требует настройки параметров, чтобы правильно отображать обороты двигателя. На многих приборах есть возможность указать количество импульсов на оборот или выбрать тип двигателя (например, дизель с определённым числом цилиндров). Эти настройки влияют на точность измерения. Для корректной настройки стоит изучить руководство по эксплуатации тахометра и произвести проверку по контрольным оборотам двигателя, регулируя параметры до получения стабильных и точных показаний.
