Если припой не задерживается на жале паяльника или не соединяется с проводами, это указывает на нарушение технологии пайки. На практике чаще всего проблема связана с отсутствием или разрушением тонкой пленки флюса, которая должна защищать поверхность от окисления и обеспечивать смачиваемость металлов. Без эффективного флюса даже качественный припой теряет способность растекаться и образовывать прочные соединения.
Окисленные поверхности паяльника и проводов – основная причина плохого прилипания припоя. Медные и лужёные провода, оставленные без защиты, быстро покрываются слоем оксидов. Жало паяльника также теряет активность, если на нем присутствуют остатки нагара или старого припоя. В таких случаях даже при достаточном нагреве металл не взаимодействует с припоем, а расплав скатывается каплями.
Еще один критичный фактор – недостаточная температура. Если жало недостаточно прогрето, температура не превышает 180–200 °C, припой будет плавиться плохо или вовсе не расплавится. Это особенно актуально при использовании бессвинцовых припоев, требующих температуры выше 230 °C. Кроме того, перегретое жало (>400 °C) приводит к разрушению флюса ещё до контакта с поверхностью, что также мешает пайке.
Использование неподходящего припоя – например, с высоким содержанием примесей или без флюса – приводит к плохому смачиванию и хрупкому соединению. Проверенный состав на основе олова и свинца (Sn60Pb40) с активным флюсом внутри идеально подходит для большинства бытовых задач. При работе с бессвинцовыми сплавами важно учитывать более узкий температурный диапазон и повышенную склонность к образованию микротрещин при остывании.
Для стабильной пайки следует регулярно очищать жало паяльника от оксидов с помощью влажной губки или латунной стружки, использовать подходящий флюс, предварительно зачищать провод от изоляции и окислов, а также обеспечивать стабильную температуру нагрева. Только при соблюдении этих условий возможно образование прочного и надёжного паяного соединения.
Загрязнение жала паяльника оксидом или остатками старого флюса
Остатки старого флюса также становятся препятствием. После термического разложения они превращаются в смолистые отложения, которые не только мешают передаче тепла, но и приводят к локальному перегреву. Это усугубляет окисление и ускоряет деградацию покрытия жала.
Решение – регулярная очистка жала механическим или химическим способом. Наиболее эффективен влажный целлюлозный губчатый очиститель или латунная стружка. Для восстановления сильно окисленного жала можно использовать специальную пасту для восстановления активной поверхности – она содержит флюс и порошок припоя. После очистки необходимо сразу нанести свежий припой, чтобы защитить жало от повторного окисления при хранении.
Низкая температура нагрева паяльника при пайке
Недостаточная температура жала паяльника – одна из распространённых причин, по которой припой не прилипает к поверхности и не образует качественное соединение. Для большинства оловянно-свинцовых припоев рабочая температура пайки должна находиться в диапазоне 315–350 °C. Современные бессвинцовые сплавы требуют ещё более высокой температуры – вплоть до 370 °C.
Если паяльник нагрет недостаточно, припой просто скатывается с жала и не растекается по проводу или контактной площадке. Возникает так называемый эффект «шара» – капля припоя удерживается отдельно и не вступает в смачивание поверхности. Это особенно критично при работе с многожильными проводами: недостаточный нагрев не позволяет прогреть внутренние жилы, и флюс не может эффективно удалить оксидную плёнку.
Причины пониженной температуры могут включать: неисправность термостата, использование неподходящего по мощности паяльника (менее 30 Вт), окисленное жало или нестабильное питание. Наличие остаточного флюса на жале также ухудшает теплопередачу, создавая иллюзию нормального нагрева.
Рекомендация: при пайке контролируйте температуру с помощью встроенного термодатчика или внешнего инфракрасного термометра. Не следует полагаться на субъективные ощущения – жало может казаться горячим, но температура всё ещё может быть ниже требуемой. Для стабильной пайки выберите регулируемый паяльник с мощностью от 60 Вт и выше.
Использование неподходящего типа припоя для конкретной задачи
Неправильно подобранный тип припоя часто становится причиной того, что материал не сцепляется ни с паяльником, ни с проводами. Наиболее распространённая ошибка – применение припоя с высокой температурой плавления (например, свинцово-сурьмяных сплавов) при работе с компонентами, чувствительными к перегреву. Такие припои требуют длительного нагрева, что приводит к разрушению изоляции и повреждению проводников, а сам припой при этом не образует качественного соединения.
Ещё одна распространённая ошибка – использование припоя без флюса или с флюсом, не подходящим под конкретные материалы. Например, если пайка ведётся по лужёным или никелированным поверхностям, кислотный флюс может вызвать коррозию, а нейтральный не обеспечит достаточного очищения. Важно учитывать состав оболочки или внутреннего наполнителя припоя – для электроники должен применяться только флюс класса RMA или No-Clean.
Также следует избегать использования старого или окисленного припоя. Со временем припой теряет свои смачивающие свойства из-за реакции олова с кислородом. Такой материал плохо передаёт тепло и образует пористый, нестабильный шов.
Для надёжного результата необходимо подбирать припой с учётом диаметра проводов, типа соединения, требований к механической прочности и условиям эксплуатации (влажность, вибрация, перепады температуры). Неподходящий сплав приводит к отслаиванию, трещинам и быстрому выходу соединения из строя.
Отсутствие или неправильный выбор флюса при пайке
Флюс необходим для удаления оксидной плёнки с металлических поверхностей и предотвращения её повторного образования во время пайки. Без него припой не может надёжно соединиться с проводником, особенно если используется лужёная медь или детали с пассивированной поверхностью.
Наиболее частая ошибка – применение неподходящего типа флюса. Например, активные кислотные флюсы, предназначенные для пайки в сантехнике, не подходят для электроники. Они вызывают коррозию проводников и плат даже после пайки, особенно если не были тщательно удалены. Для работы с печатными платами применяют флюсы на основе канифоли (RMA, R или безотмывочные), специально разработанные для микросхем и чувствительных компонентов.
Отсутствие флюса при пайке старых или окисленных проводов приводит к образованию непрочного соединения. Припой не смачивает металл, образуя капли, которые легко отслаиваются. Даже при использовании паяльника с температурой выше 350 °C без флюса не удаётся добиться качественной адгезии припоя.
Рекомендация: при работе с электроникой используйте только флюсы с маркировкой “no-clean” или канифольные с минимальным содержанием активных добавок. Наносите их непосредственно перед пайкой на зачищенные участки. При пайке многожильных проводов флюс следует вводить и внутрь жил для лучшего проникновения припоя.
Окисление поверхности провода перед нанесением припоя
Оксидная пленка, образующаяся на поверхности медных и других проводников при длительном хранении или воздействии влаги и воздуха, существенно снижает смачиваемость припоем. Даже при достаточной температуре и правильно выбранном припое, пайка на окисленную поверхность оказывается нестабильной или невозможной.
Медь покрывается оксидом CuO или Cu2O, в зависимости от условий окисления. Эти соединения обладают плохой адгезией к припою и не проводят флюс вглубь спая, что препятствует образованию качественного контакта.
Для устранения проблемы требуется обязательная предварительная подготовка провода:
- Механическая очистка: удаление оксидов с поверхности с помощью мелкозернистой наждачной бумаги, стекловолоконной щетки или ластика. После зачистки важно не прикасаться к проводнику руками, чтобы избежать повторного загрязнения.
- Химическое травление: применение специализированных средств на основе лимонной или ортофосфорной кислоты. После травления остатки реагента смываются дистиллированной водой и поверхность немедленно сушится.
- Использование активного флюса: при невозможности полной очистки применяются флюсы с высокой степенью активности, способные разрушать оксидные пленки в момент пайки. Однако их остатки требуют обязательного удаления после работы из-за коррозионной активности.
Появление характерного тусклого цвета на меди – признак начального окисления. Проводники с выраженным темно-коричневым или черным налетом должны подвергаться полной очистке или замене.
Игнорирование стадии удаления окислов приводит к слабой адгезии припоя, нестабильному электрическому контакту и ускоренному разрушению соединения. Правильная подготовка поверхности – критически важный этап качественной пайки.

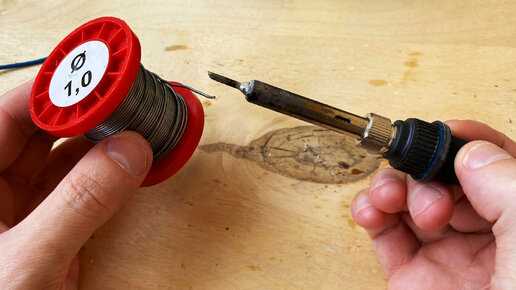

Использование проводов с лаковой или полимерной изоляцией
Лаковое или полимерное покрытие на проводах создает дополнительный барьер, препятствующий адгезии припоя к металлической жиле. Перед пайкой необходимо удалить изоляционный слой полностью, иначе припой не сможет проникнуть к металлу и создать надежное соединение.
Для удаления лака часто применяют механическую зачистку: аккуратное соскабливание ножом или наждачной бумагой до блестящего металла. При работе с тонкими проводами можно использовать растворители, специально предназначенные для удаления лаковых покрытий, например, изопропиловый спирт или ацетон. После обработки растворителем обязательно просушите провод, чтобы исключить остатки жидкости.
При отсутствии полного удаления изоляции припой будет скатываться и плохо смачивать поверхность, что приведет к хрупким и ненадежным контактам. Также нельзя нагревать провод слишком долго, так как полимер может плавиться и препятствовать пайке, выделяя токсичные пары.
Рекомендуется использовать специализированные флюсы с активными компонентами, способными разрушать остатки лака, но полагаться исключительно на них не стоит. Правильная подготовка провода – ключ к качественной пайке проводов с лаковой или полимерной изоляцией.
Слишком короткий или нестабильный контакт жала с поверхностью пайки
Для качественной пайки жало паяльника должно иметь плотный и продолжительный контакт с паяемой поверхностью. Кратковременное прикосновение приводит к недостаточному нагреву металла, что мешает растеканию припоя и ухудшает адгезию.
Основные причины и последствия нестабильного контакта:
- Маленькая площадь соприкосновения – нагрев происходит неравномерно, припой не расплавляется полностью.
- Постоянное соскальзывание жала снижает теплопередачу, что препятствует образованию качественного спая.
- Неправильный угол наклона жала уменьшает контакт, снижая эффективность нагрева.
Рекомендации для исправления ситуации:
- Используйте жало соответствующего размера и формы для конкретной детали, чтобы обеспечить максимальный контакт.
- Держите жало под углом около 45° к поверхности, увеличивая площадь соприкосновения.
- Не торопитесь с удалением паяльника – удерживайте его на месте до полного расплавления припоя.
- Регулярно очищайте и лудите жало, чтобы предотвратить образование окислов и улучшить теплопроводность.
- Если контакт нестабилен из-за неровной поверхности, предварительно обработайте её – очистите и, при необходимости, слегка зачистите.
Соблюдение этих правил значительно повысит качество пайки и обеспечит надежное сцепление припоя с паяемыми материалами.
Механическое движение детали во время затвердевания припоя
Даже незначительное смещение детали во время застывания припоя приводит к нарушению прочности соединения. Припой требует устойчивой фиксации, поскольку его структура формируется за доли секунды после нанесения. Если деталь сдвигается, припой не успевает правильно затвердеть на поверхности, возникают микротрещины и неплотности.
Для предотвращения смещения рекомендуется использовать фиксирующие приспособления или прижимы, позволяющие удерживать провода и компоненты неподвижно в течение всего цикла пайки и охлаждения. Особенно это важно при пайке мелких элементов или многоконтактных соединений, где даже микросдвиг разрушает пайку.
В случае пайки проводов на клеммах или контактных площадках следует убедиться, что они надежно зафиксированы перед нанесением припоя. Для этого можно применять специальные зажимы, припаянные предварительно фиксаторы или временный клеевой состав, который не мешает пайке.
Плавное и равномерное охлаждение без вибраций и внешних воздействий минимизирует внутренние напряжения в припое. Резкие удары или движения в этот момент провоцируют отслоение припоя от поверхности, что снижает долговечность и надежность соединения.
Вопрос-ответ:
Почему припой не прилипает к проводам даже при нагреве паяльником?
Чаще всего это связано с наличием окисной плёнки или загрязнений на поверхности провода. Даже при достаточном нагреве окислы препятствуют сцеплению металла припоя с основным материалом. Для устранения проблемы необходимо тщательно очистить провод перед пайкой — механически (например, наждачной бумагой или специальной щёткой) и использовать качественный флюс, который поможет удалить остатки окислов и улучшит смачивание поверхности.
Как влияет температура паяльника на качество сцепления припоя с паяемой поверхностью?
Температура напрямую влияет на плавление припоя и активацию флюса. Если паяльник недостаточно горячий, припой не расплавится полностью или не успеет пропитать поверхность, что приводит к плохому сцеплению. Слишком высокая температура, наоборот, может повредить провод или испортить флюс, вызвав окисление. Оптимальная температура обычно находится в диапазоне 300–350 °C, но для разных припойных материалов и проводов может варьироваться. Важно поддерживать стабильный нагрев и избегать перегрева.
Почему припой слабо держится на жале паяльника, и как этого избежать?
Причина обычно в загрязнении или окислении поверхности жала. При длительной работе без очистки на жале образуется оксидный слой или остатки старого припоя и флюса, что ухудшает теплопередачу и сцепление припоя. Для предотвращения этого необходимо регулярно очищать жало специальной губкой или войлочным шлифовальным материалом, а также своевременно наносить свежий слой канифоли или флюса. Хранить паяльник с покрытым припоем жалом тоже помогает сохранить его чистоту.
Можно ли использовать провода с лаковой изоляцией для пайки, и какие сложности могут возникнуть?
Провода с лаковой или полимерной изоляцией требуют предварительной обработки. Лаковое покрытие должно быть удалено в зоне пайки, иначе припой не проникнет к металлу, и контакт будет ненадёжным. Для этого используют механическую зачистку или термическое удаление лака. Также важно правильно подобрать флюс, который сможет эффективно взаимодействовать с остатками изоляции и предотвратить образование окислов. Без удаления изоляции и применения соответствующих средств качественная пайка невозможна.
Как механические движения детали во время затвердевания припоя влияют на качество соединения?
Любые вибрации, сдвиги или движения деталей в момент остывания припоя способны вызвать образование трещин и микропустот в спае. Это приводит к ухудшению электрического контакта и снижению прочности соединения. Для получения надёжного результата детали должны быть неподвижны, а паяльник — правильно зафиксирован. При работе с мелкими или гибкими проводами рекомендуется использовать фиксаторы или специальные держатели, чтобы исключить смещение до полного затвердевания припоя.
