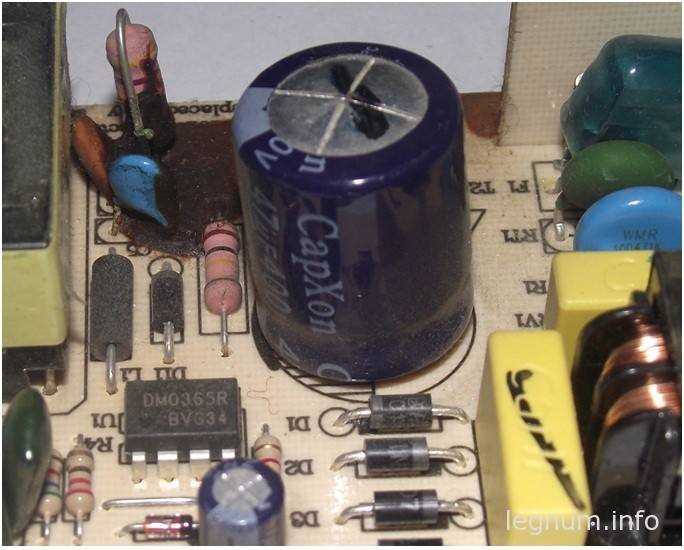

Какие конденсаторы можно ставить на замену

При замене конденсаторов важно учитывать не только номинальные параметры, но и тип, рабочее напряжение, допустимую температуру и эквивалентное последовательное сопротивление (ESR). Например, электролитические конденсаторы требуют замены на компоненты с не ниже темп. диапазоном и равным или большим номинальным напряжением.

Керамические конденсаторы отличаются низким ESR и стабильностью, что важно в цепях с высокочастотной составляющей. При выборе замены следует ориентироваться на класс диэлектрика: X7R или C0G, где C0G обеспечивает минимальные потери и стабильность при изменении температуры.

Размер и форма конденсатора также имеют значение для монтажа и теплового режима. Современные компоненты с низким ESR увеличивают надежность питания и уменьшают помехи. При замене рекомендуется избегать конденсаторов с меньшим номиналом напряжения, чтобы исключить преждевременный выход из строя.

Как определить тип конденсатора для замены по маркировке

Маркировка конденсатора содержит ключевые параметры: номинальную ёмкость, рабочее напряжение, тип диэлектрика и допуски. Ёмкость указывается в пикофарадах (пФ), наносекундах (нФ) или микрофарадах (мкФ), часто с буквенным обозначением множителя. Например, 104 означает 10 × 10⁴ пФ = 0,1 мкФ.

Рабочее напряжение обозначается числом с буквой «В» (например, 16В, 50В). При замене значение напряжения должно быть не меньше оригинала для надёжности.

Тип диэлектрика указывается буквенными кодами: К – керамический, Э – электролитический, Т – танталовый, М – металлизированный полиэстер. Важно подобрать конденсатор с таким же или эквивалентным диэлектриком, чтобы сохранить параметры фильтрации и стабильность.

Допуск ёмкости указывается в процентах или буквами: J – ±5%, K – ±10%, M – ±20%. При замене следует выбирать конденсаторы с допуском не хуже исходного.

Температурный коэффициент, встречающийся в маркировке, влияет на стабильность. Например, NP0 (C0G) – малый температурный коэффициент, подходит для цепей с высокой точностью.

Полярность электролитических и танталовых конденсаторов обязательна. На корпусе обычно нанесена маркировка «+» или «–», при замене следует сохранить полярность, иначе возможны повреждения.

При сомнениях предпочтительнее выбирать конденсатор с ёмкостью и напряжением не ниже исходных, а тип диэлектрика – максимально близким по характеристикам.

Выбор рабочее напряжение и емкости при замене конденсаторов

Использование конденсатора с меньшим рабочим напряжением ведёт к снижению надёжности и возможному выходу из строя. Значительное увеличение напряжения (например, в 2-3 раза) допускается, но ухудшает габариты и может повысить стоимость.

По емкости (C) рекомендуется придерживаться следующих правил:

• Для точных цепей фильтрации и времязадающих элементов замена должна производиться с отклонением не более ±10% от оригинала.
• В цепях питания допускается увеличение емкости до 20-30% для улучшения фильтрации, но превышение более чем в 2 раза нежелательно из-за возможных побочных эффектов.
• Снижение емкости более чем на 10% может привести к снижению эффективности работы схемы, особенно в импульсных блоках питания.

При замене электролитических конденсаторов учитывайте полярность и параметры ESR (эквивалентное последовательное сопротивление). Современные низко ESR-конденсаторы предпочтительнее для цепей с импульсными нагрузками.

Для пленочных и керамических конденсаторов важна точность номинала и температурная стабильность, которые должны соответствовать требованиям схемы. В противном случае меняйте только на близкие по параметрам аналоги.

Влияние температуры и срока службы на выбор конденсаторов

Температурный режим напрямую влияет на параметры и долговечность конденсаторов. Повышение температуры на каждые 10 °C уменьшает срок службы электролитических конденсаторов примерно вдвое. Например, конденсатор с заявленным сроком службы 2000 часов при 85 °C проработает около 4000 часов при 75 °C и свыше 8000 часов при 65 °C.

При выборе конденсатора необходимо учитывать максимальную рабочую температуру в конкретной части схемы. В цепях с температурой выше 85 °C рекомендуются конденсаторы с температурным рейтингом 105 °C или выше. Это гарантирует сохранение характеристик и уменьшит риск преждевременного выхода из строя.

Для повышения надежности и срока службы стоит применять конденсаторы с запасом по температуре и напряжению минимум на 20-30% относительно расчетных условий. Это снижает деградацию диэлектрика и предотвращает увеличение внутреннего сопротивления.

1. При работе в условиях высокой температуры выбирайте танталовые или твердотельные электролитические конденсаторы, они устойчивее к нагреву, чем алюминиевые.
2. Полиэстеровые и полипропиленовые пленочные конденсаторы выдерживают высокие температуры дольше и обладают меньшим износом при циклических нагревах.
3. Для длительного срока службы предпочтительнее использовать конденсаторы с высокой температурной стабильностью и низким током утечки.

Периодическая проверка емкости и ESR (эквивалентного последовательного сопротивления) позволяет оценить состояние конденсаторов в эксплуатации и своевременно заменять изношенные компоненты.

Учитывайте, что производители обычно указывают срок службы и характеристики при максимальной температуре. Работа при температуре ниже максимальной значительно продлевает ресурс, поэтому выбор с запасом повышает надежность всей схемы.

Совместимость по габаритам и монтажу заменяемых конденсаторов

Для электролитических конденсаторов обычно указывают диаметр корпуса и высоту, например, 10×20 мм или 8×16 мм. Если замена производится на конденсатор с большим диаметром или высотой, может потребоваться изменение креплений или расположения на плате.

Тип монтажа делится на сквозной (through-hole) и поверхностный (SMD). Заменять сквозной конденсатор на SMD без адаптации платы нельзя. Аналогично, при переходе с SMD на сквозной необходима перестройка контактных площадок.

Рекомендуется замерять оригинальный конденсатор с помощью штангенциркуля и сверять размеры с паспортными данными заменяемой детали, чтобы избежать проблем с установкой и механическим напряжением в цепи.

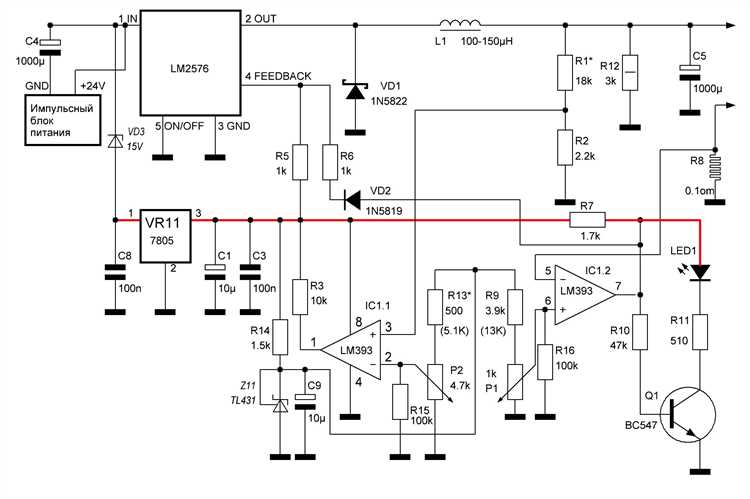

Особенности замены электролитических конденсаторов в цепях питания

Емкость следует подбирать с учетом допустимых отклонений, рекомендованно не уменьшать номинал, так как это может привести к ухудшению фильтрации и повышению пульсаций напряжения. В случаях, когда емкость оригинала устарела или недоступна, допустимо заменять на конденсатор с большей емкостью, не превышая критических значений, указанных в технической документации.

Особое внимание уделяется эквивалентному последовательному сопротивлению (ESR). Конденсаторы с низким ESR обеспечивают эффективное сглаживание помех и снижают нагрев. При замене стоит выбирать современные аналоги с ESR не выше или ниже оригинала, избегая значительного увеличения этого параметра.

Полярность электролитического конденсатора строго соблюдается: обратное подключение ведет к быстрому выходу из строя. Для проверки можно использовать маркировку на корпусе и схему устройства.

При выборе замены рекомендуется отдавать предпочтение конденсаторам с повышенной температурной стабильностью (например, с температурным классом не ниже 105 °C) для цепей питания, особенно в условиях повышенных температур или ограниченной вентиляции.

Важен также срок службы и ресурс конденсаторов. Современные модели с улучшенными диэлектриками (например, серии с жидким электролитом или твердотельные аналоги) обеспечивают больший срок службы, что критично для надежности питания.

Когда стоит использовать танталовые или керамические конденсаторы вместо электролитов

Танталовые конденсаторы применяются в схемах с ограниченным пространством и требованием высокой стабильности емкости и ESR. Они обеспечивают более низкий уровень шумов и лучше подходят для фильтрации питания в цифровых и высокочастотных устройствах при напряжениях до 35 В. Рекомендуется использовать танталы, если необходима стабильная емкость при температурах от –55 до +125 °C и при наличии требований к длительному сроку службы.

Керамические конденсаторы эффективны в схемах с высокими частотами и быстрыми переходными процессами. Они обладают низким ESR и ESL, что обеспечивает высокую импульсную устойчивость и минимальные потери. При замене электролитов керамика подходит для емкостей до 10–100 мкФ, особенно в цепях развязки и шунтирования микросхем. Использование керамических конденсаторов оправдано при работе на частотах выше нескольких мегагерц и при необходимости минимизации паразитных эффектов.

Электролитические конденсаторы сохраняют преимущество при больших емкостях (от сотен микрофарад и выше) и напряжениях свыше 35 В. Если емкость или напряжение превышают возможности тантала и керамики, их использование становится неоправданным. Важно также учитывать полярность: электролиты и танталы полярны, в то время как большинство керамических конденсаторов неполярны, что расширяет их применение в переменном токе и сигнальных цепях.

Выбор конденсаторов для цепей фильтрации и развязки сигналов

Для фильтрации и развязки сигналов в схемах критично учитывать параметры ESR, индуктивность и тип диэлектрика конденсаторов. В цепях низких частот предпочтительны электролитические конденсаторы с низким ESR, обеспечивающие эффективное подавление пульсаций при частотах до 100 кГц.

Для высокочастотных фильтров и развязки выше 100 кГц эффективнее использовать керамические конденсаторы класса X7R или C0G (NP0). Керамические С0G обеспечивают минимальные потери и стабильность емкости с температурой и временем, что важно для точных сигналов.

Танталовые конденсаторы применяются редко из-за более высокой стоимости и ограничения по пиковым токам, но подходят для фильтрации питания при умеренных частотах, если требуется высокая стабильность и компактность.

Обязательно выбирайте напряжение конденсаторов с запасом не менее 20% относительно максимального рабочего напряжения в цепи. Для цепей развязки сигналов емкость обычно подбирается в диапазоне от 10 нФ до 1 мкФ, ориентируясь на частоту помех и характеристики источника сигнала.

Важен также монтажный тип: для поверхностного монтажа (SMD) лучше использовать керамические конденсаторы с низкой паразитной индуктивностью, особенно в цепях высокочастотной развязки.

Избегайте использования электролитов в сигнальных линиях из-за нестабильности емкости и потерь на высоких частотах. В критичных цепях предпочтительнее многослойные керамические конденсаторы, обеспечивающие надежную фильтрацию без искажений.

Проверка качества и параметров заменяемых конденсаторов перед установкой

Перед установкой заменяемого конденсатора необходимо провести точную проверку его основных параметров: емкости, эквивалентного последовательного сопротивления (ESR), а также допустимого рабочего напряжения. Использование мультиметра с функцией измерения емкости позволяет выявить отклонения более чем на ±10% от номинала, что недопустимо для большинства цепей питания и фильтрации.

Для оценки ESR требуется специализированный ESR-метр, особенно в случае электролитических конденсаторов. Высокое ESR указывает на деградацию или внутренние повреждения, что снижает эффективность фильтрации и приводит к перегреву. Значения ESR не должны превышать рекомендованных производителем уровней, иначе конденсатор подлежит замене.

Проверка допустимого рабочего напряжения осуществляется по маркировке корпуса или с помощью технической документации. Конденсатор с меньшим рабочим напряжением, чем в оригинальной схеме, недопустим. Рекомендуется выбирать запас по напряжению не менее 20-30% от номинала в схеме для повышения надежности.

Также важно проверить полярность электролитических конденсаторов. Обратное включение ведет к быстрому выходу из строя. Визуальный осмотр корпуса выявляет вздутия, трещины и подтекания электролита – признаки негодности элемента.

Для танталовых и керамических конденсаторов проверка полярности не всегда критична, но при использовании в цепях с пульсациями и импульсными нагрузками стоит учитывать температурный коэффициент и допуски по емкости.

В процессе проверки рекомендуется вести учет результатов замеров, чтобы обеспечить повторяемость и объективность контроля. Использование таблицы для фиксации измеренных параметров облегчает сравнение с техническими требованиями:

Если проверка выявляет отклонения по хотя бы одному из параметров, такой конденсатор следует исключить из замены. Комплексный контроль качества гарантирует стабильную работу схемы и продлевает срок службы компонентов.

Вопрос-ответ:

Как правильно выбрать рабочее напряжение при замене конденсатора?

Рабочее напряжение нового конденсатора должно быть не ниже, чем у исходного компонента в схеме. Рекомендуется брать запас по напряжению минимум 20–30 % от номинала оригинала, чтобы избежать риска пробоя и продлить срок службы. Например, если в схеме установлен конденсатор на 16 В, стоит выбрать замену с рабочим напряжением 20–25 В. Это особенно важно для электролитических конденсаторов в цепях питания, где возможны скачки напряжения.

Можно ли использовать керамические конденсаторы вместо электролитических в цепях фильтрации?

Керамические конденсаторы хорошо подходят для высокочастотной фильтрации и развязки сигналов из-за низкого эквивалентного последовательного сопротивления (ESR) и индуктивности. Однако их емкость обычно меньше, чем у электролитов при тех же габаритах, и они не всегда способны обеспечить необходимую фильтрацию на низких частотах и в цепях с большой емкостью. В фильтрах питания, где требуется высокая емкость для сглаживания пульсаций, электролитические конденсаторы остаются предпочтительными. Использовать керамику в замену электролиту имеет смысл только в сочетании с последним для улучшения фильтрации.

Как определить тип конденсатора для замены по маркировке на корпусе?

Маркировка на корпусе конденсатора обычно содержит значение емкости, рабочее напряжение и иногда тип dielectric. Например, цифры «104» обозначают 100 000 пФ (или 0,1 мкФ), где первые две цифры – значащие, а третья – множитель в степенях десяти. Рабочее напряжение указывается либо числом с буквой (например, 16V), либо цветовой полосой. Для электролитических конденсаторов важно учитывать полярность, обозначенную полосой на корпусе. Танталовые конденсаторы также маркируются буквами и цифрами, которые можно сверить с техническими справочниками производителя. Чтобы точно подобрать тип, полезно иметь под рукой datasheet или таблицу маркировок.

Какие параметры важнее учитывать при замене конденсаторов в цепях питания импульсных источников?

В импульсных источниках питания критично обращать внимание на рабочее напряжение с запасом, номинальную емкость и эквивалентное последовательное сопротивление (ESR). Низкий ESR уменьшает потери и нагрев, улучшая стабильность работы. Часто оригинальные электролиты имеют специальные характеристики для таких условий, поэтому важно выбирать конденсаторы с аналогичными или улучшенными параметрами. Температурный диапазон также играет роль: конденсаторы должны выдерживать нагрев, характерный для данного устройства. Параметры по току утечки и срок службы тоже влияют на надежность схемы в долгосрочной перспективе.
