Провод дневных ходовых огней (ДХО) на Renault Kaptur находится в передней части автомобиля и связан с системой внешнего освещения. В зависимости от комплектации и года выпуска, ДХО могут быть реализованы как в составе фар головного света, так и как отдельные модули в нижней части бампера. Основной питающий провод подключён к монтажному блоку предохранителей и проходит через моторный отсек к соответствующим осветительным модулям.
Чаще всего жгут проводки ДХО выходит из общей косы, проходящей вдоль левой стороны моторного отсека. Для доступа к нему требуется снять пластиковую защиту над фарой и аккуратно отвести воздухозаборник, если он мешает. Провод, как правило, имеет чёрную или серую изоляцию и подключается к разъёму непосредственно за корпусом фары или на отдельной колодке в нижней части бампера.
При проверке проводки необходимо использовать мультиметр для измерения напряжения при включенном зажигании. В штатной схеме питания ДХО ток подаётся только при включенном зажигании, и при этом ближний свет должен быть выключен. Это позволяет точно определить целевой провод среди других в жгуте.
Важно помнить: в некоторых случаях ДХО управляются через блок BCM (блок управления кузовом), а не напрямую через реле. Это означает, что вмешательство в проводку без точной схемы подключения может привести к ошибкам на приборной панели или сбоям в работе других систем. Перед модификацией или заменой проводов рекомендуется изучить электрическую схему конкретной версии автомобиля.

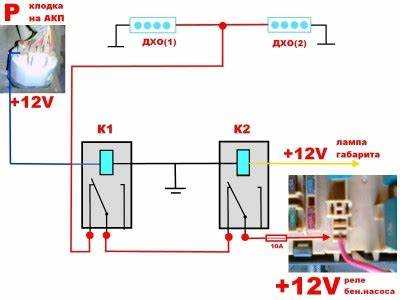

Расположение блока предохранителей, связанного с ДХО
На Renault Kaptur блок предохранителей, отвечающий за работу дневных ходовых огней, расположен в моторном отсеке с левой стороны, ближе к аккумуляторной батарее. Корпус черного цвета закрыт крышкой на защелках, которая легко снимается без инструмента.
Внутри блока предохранителей размещаются элементы, отвечающие за питание различных цепей, включая ДХО. Конкретный предохранитель, связанный с системой дневных ходовых огней, как правило, обозначается маркировкой F09 или F16 (в зависимости от года выпуска и модификации). Его номинал – 10 либо 15 ампер. Для точной идентификации необходимо сверяться с заводской схемой, приклеенной на внутреннюю сторону крышки блока или в сервисной документации.
Перед проверкой или заменой предохранителя следует отключить зажигание. Извлекать элемент рекомендуется с помощью штатного пластикового пинцета, который обычно закреплен внутри блока. При обнаружении перегоревшего предохранителя необходимо заменить его на аналогичный по номиналу, чтобы избежать повреждения электрической цепи.
Также важно проверить целостность контактов и отсутствие коррозии на клеммах, так как плохой контакт может имитировать неисправность ДХО при исправном предохранителе. В случае нестандартного расположения или модифицированной проводки, стоит обратиться к электросхеме конкретной комплектации Renault Kaptur.
Проход провода ДХО от реле до фары
Провод дневных ходовых огней (ДХО) на Рено Каптюр выходит от реле, расположенного в монтажном блоке моторного отсека. Чаще всего реле ДХО размещено в левой части подкапотного пространства, рядом с блоком предохранителей, защищено пластиковым кожухом. От реле провод направляется к передним фарам по штатной косе.
Основной жгут, содержащий провод ДХО, проложен вдоль левой лонжеронной балки. Он зафиксирован пластиковыми клипсами к кузову и дополнительно защищён гофрированной трубкой. В точке разветвления у переднего левого крыла происходит распределение проводов: один ответвляется к левой фаре, второй – переходит через переднюю панель (поперечину) к правой фаре.
Подключение провода ДХО к фаре осуществляется через штатный разъём, обычно через контакт, обозначенный как «DRL» или «+ дневной». На большинстве модификаций Каптюра это контакт номер 5 или 6 в колодке фары, но для точной информации необходимо сверяться со схемой конкретного года выпуска.
При диагностике цепи рекомендуется проверять наличие питания на выходе реле и целостность провода на участке от монтажного блока до разъёма фары. Особое внимание следует уделить состоянию изоляции в местах изгибов и креплений – именно здесь чаще всего возникают повреждения и обрывы цепи ДХО.
Как получить доступ к проводке ДХО через колесную арку
Для доступа к проводке дневных ходовых огней через колесную арку на Рено Каптюр необходимо демонтировать часть подкрылка переднего крыла. Чаще всего требуется доступ со стороны водительской фары, так как именно там проходят основные жгуты к ДХО.
- Установите автомобиль на ровную поверхность и затяните стояночный тормоз.
- Поддомкратьте переднюю часть автомобиля и снимите соответствующее переднее колесо для удобства работы.
- Открутите пластиковые клипсы и саморезы, фиксирующие подкрылок. Используйте торцевую головку на 10 мм и плоскую отвертку для поддевания фиксаторов.
- Осторожно отогните часть подкрылка в области переднего бампера. За ним будет виден основной жгут, идущий от моторного отсека к передней фаре.
Провод ДХО обычно проложен в составе этого жгута. Он идет по внутренней части крыла, закреплен пластиковыми хомутами и уходит вверх к фаре или к вспомогательному блоку управления. Цвет провода может варьироваться в зависимости от комплектации, но часто используется серый или черный с цветной полосой.
Для проверки сигнала питания на проводе ДХО можно использовать мультиметр. При включенном зажигании и выключенных фарах должен появляться напряжение 12 В.
- Не тяните за проводку – ослабьте крепления перед извлечением жгута.
- При повторной установке обязательно зафиксируйте провод в прежнем положении, чтобы избежать перетирания об металл.
- Проверьте герметичность подкрылка после сборки, особенно в районе клипс и кромки крыла.

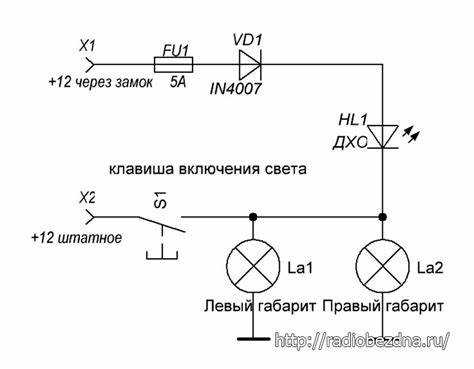

Схема подключения ДХО на Рено Каптюр с заводской комплектацией
На Рено Каптюр с заводской установкой дневных ходовых огней (ДХО) используется интегрированная схема управления через блок BCM (Body Control Module), который отвечает за распределение питания и логики включения освещения. Сигналы на включение ДХО формируются автоматически при запуске двигателя, без участия пользователя.
Питание подаётся на ДХО по отдельной цепи, защищённой предохранителем F6 (10А) в монтажном блоке, расположенном в моторном отсеке рядом с аккумулятором. Сигнальный провод управления идёт от BCM по CAN-шине и активирует реле включения ДХО при условии выключенных габаритов и ближнего света. При включении габаритов подаётся команда на отключение ДХО и переключение на соответствующий режим освещения.
Контактный разъём фар с ДХО содержит отдельную линию (+) питания, массу и сигнальный управляющий канал. Цвет проводов может варьироваться в зависимости от года выпуска, но как правило, управляющий – серый или серо-чёрный, масса – чёрная, питание – белый или красный. Разъём подключается напрямую к штатной проводке без дополнительных элементов.
Все соединения герметичны и находятся внутри защитных кожухов. Разветвления к передним фонарям проходят вдоль лонжеронов за пластиковыми кожухами, фиксируются на штатных клипсах. Изменения в этой схеме без вмешательства в блок BCM невозможны, так как система завязана на электронную логику автомобиля.
Проверка целостности провода ДХО мультиметром
Для диагностики целостности провода дневных ходовых огней на Рено Каптюр потребуется мультиметр в режиме прозвонки или измерения сопротивления (омметр). Проверка проводится при отключённой аккумуляторной батарее, чтобы избежать короткого замыкания или повреждения электроники.
Первый шаг – получить доступ к обоим концам проверяемого провода. Один конец, как правило, подключён к реле или модулю управления освещением, другой – к разъёму на фаре. При необходимости демонтируйте защиту арки или фару для удобства подключения щупов.
Установите мультиметр в режим прозвонки (значок динамика или диода). Подсоедините щупы мультиметра к оголённым участкам провода на обоих концах. Наличие звукового сигнала означает, что провод не повреждён и имеет электрическую проводимость. Если сигнала нет – провод повреждён, имеется обрыв.
Если прозвонка не даёт результата, переключите мультиметр в режим измерения сопротивления. Значение, близкое к нулю (до 1 Ом), подтверждает исправность провода. Сопротивление выше 2 Ом указывает на возможную коррозию, излом или внутреннее повреждение жилы.
После проверки убедитесь, что провод не имеет повреждений изоляции и не соприкасается с металлическими элементами кузова, особенно в местах изгибов и креплений. При выявлении неисправности замените провод новым аналогичного сечения, соответствующего заводским параметрам.
Где искать провод ДХО при установке дополнительного оборудования
При дооснащении автомобиля Рено Каптюр дополнительными модулями, такими как автозапуск, сигнализация или модуль управления светом, важно точно определить расположение провода ДХО. Заводской провод, подающий питание на дневные ходовые огни, проходит от монтажного блока под капотом к передним фарам и может использоваться для управления сторонним оборудованием при условии правильной идентификации.
Основной участок, где стоит искать провод ДХО – это жгут, идущий к передним фарам. На Рено Каптюр он выходит из моторного щита со стороны водителя, уходит вдоль лонжерона и разделяется возле фары на несколько ветвей. Провод ДХО чаще всего представляет собой кабель с серо-жёлтой или бело-синей изоляцией, но перед подключением рекомендуется убедиться в назначении конкретного провода с помощью мультиметра.
Удобной точкой доступа также является реле ДХО в монтажном блоке, расположенном в моторном отсеке. Один из контактов реле ведёт напрямую к проводу ДХО. Отсюда можно снять управляющий сигнал или провести контроль напряжения при включении зажигания.
Никогда не подключайте дополнительные устройства напрямую к проводу ДХО без промежуточной развязки или защиты, так как перегрузка цепи может вызвать отказ освещения или выход из строя контроллера. Оптимальный вариант – использовать сигнал ДХО как управляющий вход для реле или модуля с гальванической развязкой.
