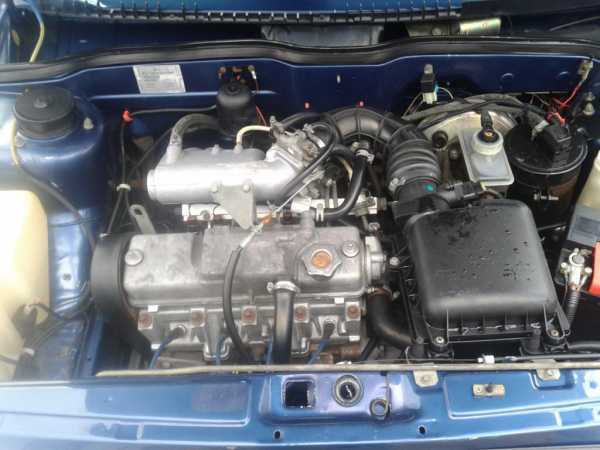

В системе улавливания паров бензина на ВАЗ 2114 используется адсорбер с угольным фильтрующим элементом. Он соединяется с другими элементами системы впуска и топливного контура через три основные трубки. Каждый маршрут имеет своё назначение и технические особенности, знание которых необходимо при диагностике или замене компонентов.
Первая трубка соединяет адсорбер с топливным баком. Она служит для отвода паров топлива, которые накапливаются в баке при нагреве. Эта магистраль, как правило, выполнена из бензостойкого пластика и проходит вдоль левого порога под днищем автомобиля. Нарушение герметичности в этом участке может привести к появлению запаха топлива в салоне и ошибке по системе EVAP.
Вторая трубка идёт от адсорбера к клапану продувки, который управляется блоком управления двигателем. Этот маршрут проходит по моторному отсеку и чаще всего закрепляется рядом с корпусом воздушного фильтра. Важно проверять состояние соединений в этом месте, особенно на наличие трещин и подсосов воздуха, которые могут нарушить стабильность холостого хода.
Третья трубка – атмосферная. Через неё адсорбер забирает воздух при продувке. Она, как правило, короткая и оснащается фильтром, предотвращающим попадание пыли внутрь сорбента. При засорении этого фильтра нарушается циркуляция воздуха, что снижает эффективность очистки паров.
При любом вмешательстве в систему необходимо учитывать конфигурацию всех трубок, чтобы сохранить корректную работу адсорбера. Замена на неподходящие шланги, ошибки в маршрутизации или ослабленные хомуты могут привести к сбоям в работе двигателя и увеличенному расходу топлива.

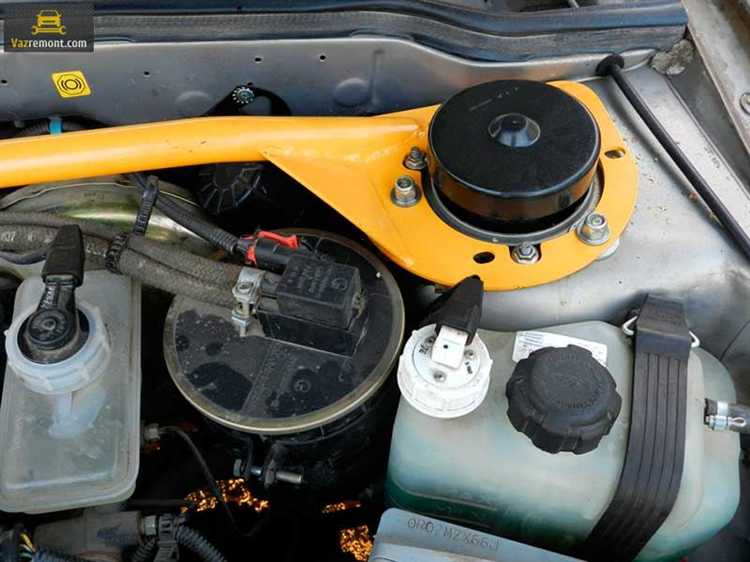

Куда подключается верхняя трубка от адсорбера на ВАЗ 2114
Основная задача этой магистрали – направить пары топлива из адсорбера в коллектор, где они сгорают вместе с топливной смесью. Подключение осуществляется к штуцеру на клапане продувки, который обычно закреплён на кронштейне рядом с впускным коллектором или за дроссельной заслонкой.
Важно проверить герметичность соединений и отсутствие перегибов: нарушения в работе этой линии могут вызвать нестабильный холостой ход, ошибки по обеднённой смеси и повышенный расход топлива. Также следует убедиться, что сама трубка не соприкасается с нагретыми элементами двигателя.
Маркировка верхней трубки обычно отличается по диаметру: она тоньше, чем нижняя, которая уходит к топливному баку. Подключение должно быть жёстким, с использованием заводских хомутов, особенно в зоне клапана продувки, чтобы исключить подсос воздуха.

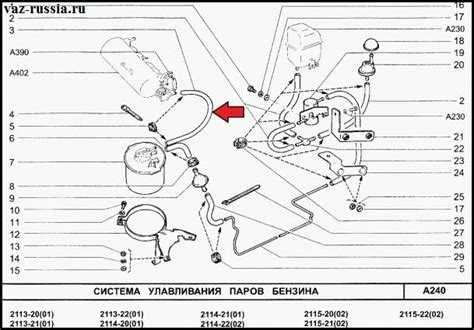

Назначение нижней трубки адсорбера и её соединение с баком
Нижняя трубка адсорбера на ВАЗ 2114 выполняет функцию транспортировки паров бензина из топливного бака в корпус адсорбера. Через этот канал осуществляется пассивный отвод летучих фракций топлива, скапливающихся в баке при повышении температуры или перепадах давления.
Конструкция трубопровода предусматривает прямое соединение нижнего штуцера адсорбера с патрубком, расположенным на верхней части топливного бака, ближе к наливной горловине. Шланг крепится с использованием герметичных хомутов и выполнен из бензостойкого материала с высокой устойчивостью к испарениям.
При установке важно обеспечить отсутствие перегибов и провисаний. Рекомендуемая длина шланга – не более 60–70 см, с учётом запаса на вибрации кузова и двигателя. В случае повреждения или трещин трубка должна быть немедленно заменена, чтобы исключить утечку паров и нарушение герметичности системы улавливания.
Проверка соединения проводится визуально при демонтаже правого заднего колеса и локера. При корректной установке шланг не должен касаться острых кромок и иметь натяжение. Присоединение к баку производится на патрубок с обратным клапаном, препятствующим поступлению топлива в обратном направлении.
Своевременный контроль состояния нижней трубки позволяет избежать появления запаха бензина в салоне и снижает риск некорректной работы системы улавливания паров топлива.

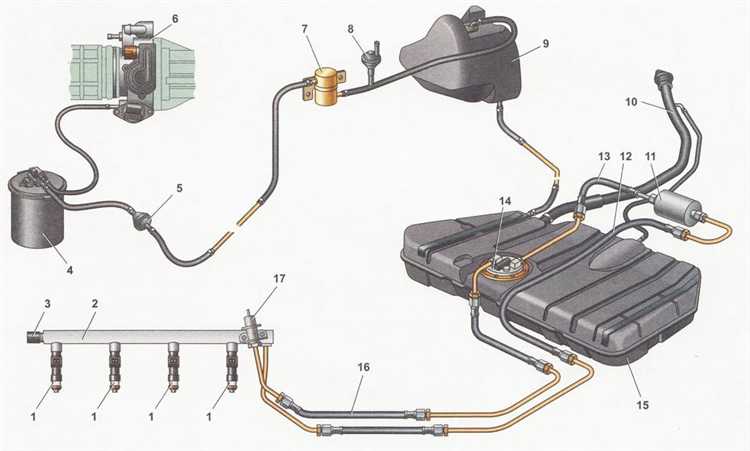

Прокладка трубки от адсорбера к клапану продувки
Трубка от адсорбера к клапану продувки на ВАЗ 2114 предназначена для направления паров бензина из угольного фильтра в двигатель для их сгорания. Неправильная прокладка этого соединения может привести к перебоям в работе двигателя и ошибкам по системе улавливания паров топлива (EVAP).
Для корректной прокладки трубки необходимо соблюдать следующие технические условия:
- Использовать заводскую пластиковую трубку с термостойкостью не менее 120 °C.
- Избегать изгибов с радиусом менее 30 мм – это снижает пропускную способность и может вызвать перегиб.
- Обязательно исключить соприкосновение с выпускным коллектором и другими нагретыми элементами двигателя.
Маршрут трубки:
- Начальная точка – выход верхнего патрубка адсорбера, расположенного в правой части моторного отсека, ближе к щиту передка.
- Далее трубка проходит вдоль моторного щита, закрепляясь пластиковыми клипсами к штатным точкам крепления.
- Затем направляется к клапану продувки, расположенному на впускном коллекторе, ближе к дроссельному узлу.
Для герметичного соединения следует использовать уплотнительные резинки и штатные быстросъёмные фитинги. Перед установкой рекомендуется проверить целостность трубки на свет – любые микротрещины могут привести к подсосу воздуха и ошибкам по кислородному датчику.
При замене трубки важно соблюдать ориентацию, аналогичную заводской, так как она влияет на работу клапана продувки, управляемого ЭБУ. Нарушение направления или длины может повлиять на давление в системе EVAP и вызвать ошибку P0443 или P0441.

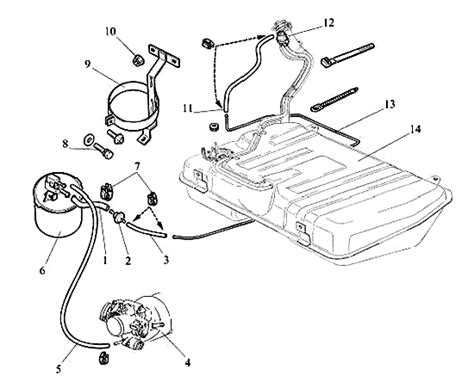

Соединение трубки адсорбера с дроссельным узлом
Трубка, идущая от клапана продувки адсорбера, подключается к дроссельному узлу через короткий отрезок вакуумного шланга. На ВАЗ 2114 точка подключения расположена на патрубке дроссельного узла, ближе к корпусу дроссельной заслонки, с внутренней стороны коллектора. Этот штуцер обеспечивает разрежение, необходимое для управления продувкой адсорбера.
Диаметр соединительного шланга должен соответствовать наружному диаметру штуцеров на клапане и на дроссельном узле – обычно используется шланг внутренним диаметром 6 мм. Для герметичности применяются хомуты, особенно при наличии износа или повреждений на штуцерах.
Перед подключением важно убедиться в чистоте штуцеров и отсутствии засоров. Попадание частиц угля из адсорбера возможно при его разрушении – это может привести к нестабильной работе дроссельного узла. При наличии отложений в канале рекомендуется промывка карбклинером.
Шланг должен быть проложен без перегибов и натяжений, с минимальным количеством изгибов. Недопустим контакт с горячими элементами – впускным коллектором, выпускным коллектором, корпусом термостата. Для защиты от перегрева допускается использование термостойкого кожуха.
Если соединение нарушено или трубка повреждена, это может вызвать ошибки по системе улавливания паров топлива (например, P0441 или P0443) и нестабильный холостой ход. При диагностике следует проверять герметичность данного участка отдельно, используя дымогенератор или ручной вакуумный насос.

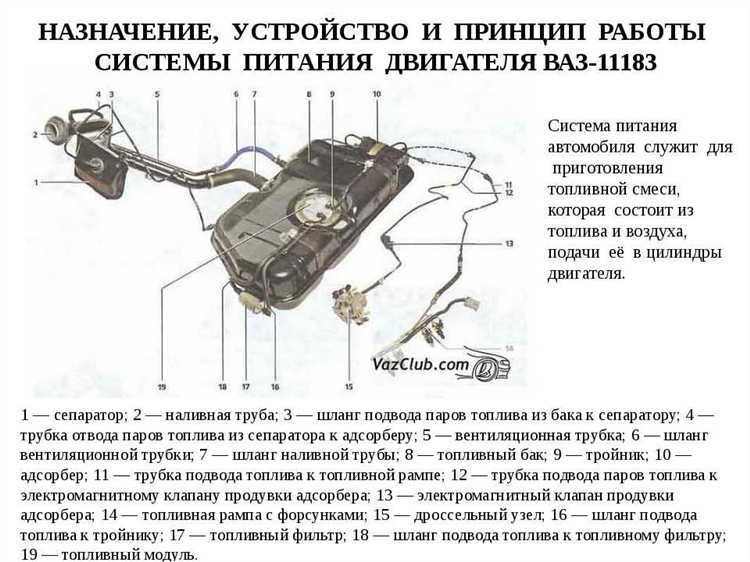

Типовые ошибки при подключении трубок адсорбера
Одна из распространённых ошибок – перепутать подключение трубок между клапаном продувки и дроссельным узлом. Верхняя трубка адсорбера должна соединяться с клапаном продувки, а не напрямую с дросселем. Неправильное подключение нарушает работу системы улавливания паров топлива и вызывает нестабильную работу двигателя на холостом ходу.
Также часто допускается недостаточная герметизация соединений. Шланги должны плотно садиться на штуцеры, без трещин и следов старения резины. Даже небольшая подсос воздуха на стыке может привести к обогащению смеси и росту расхода топлива.
Некорректная прокладка трубок – ещё одна частая ошибка. Шланги не должны соприкасаться с горячими элементами (патрубками системы охлаждения, выпускным коллектором) и подвижными деталями. Трение, перегрев и вибрации приводят к их износу и утечкам.
Иногда пользователи удаляют адсорбер или отключают его трубки, считая систему бесполезной. Это нарушает работу системы вентиляции бака, создаёт избыточное давление в баке или приводит к его деформации. Кроме того, это влияет на экологические характеристики автомобиля.
Часто упускается проверка проходимости трубок. Отложения и конденсат внутри шлангов могут ограничивать движение паров. Проверка продувкой и визуальный контроль на наличие загрязнений должны выполняться при каждом обслуживании системы.

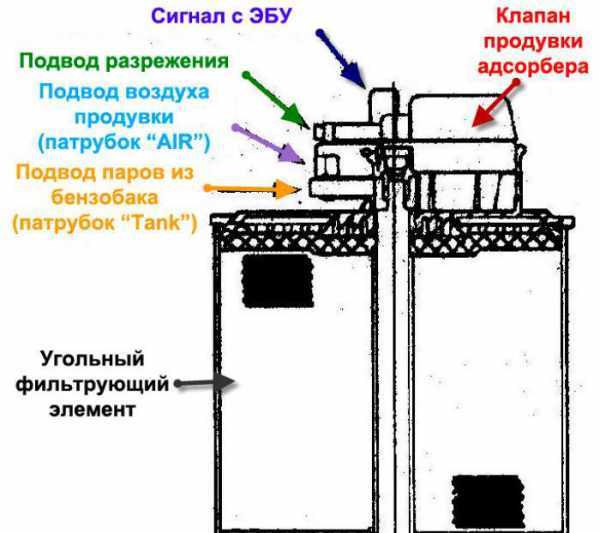

Схема расположения трубок адсорбера на двигателе 2111
Трубки адсорбера на двигателе ВАЗ 2111 обеспечивают подвод паров топлива из адсорбера к впускному коллектору и обратную вентиляцию топливного бака. Их правильное расположение влияет на стабильность работы двигателя и снижает выбросы вредных веществ.
- Верхняя трубка подключается к выходу адсорбера и направляется к клапану продувки, который находится на корпусе дроссельной заслонки. Это обеспечивает подачу паров топлива во впускной тракт.
- Нижняя трубка соединяет адсорбер с топливным баком. Она отвечает за отвод паров топлива из бака в адсорбер для дальнейшей очистки и подачи в двигатель.
- Трубка продувки клапана идёт от клапана продувки к впускному коллектору. Она открывается при работающем двигателе, позволяя поступать очищенным парам топлива во впускной тракт.
Маршрут трубок на двигателе 2111 прокладывается с учётом минимизации перегибов и предотвращения попадания влаги внутрь системы. Рекомендуется использовать оригинальные крепления и хомуты для предотвращения вибраций и разрывов.
- От адсорбера верхняя трубка идёт вверх и подключается к клапану продувки, расположенного на корпусе дроссельной заслонки.
- Нижняя трубка идёт вниз к топливному баку, крепится вдоль левого лонжерона кузова, избегая горячих элементов двигателя и выхлопной системы.
- От клапана продувки к впускному коллектору прокладывается короткая трубка, обеспечивающая своевременную подачу паров топлива в камеру сгорания.
При замене или обслуживании трубок важно проверять герметичность соединений и отсутствие трещин. Неисправности в системе адсорбера влияют на расход топлива и могут вызвать ошибку в работе двигателя.
Вопрос-ответ:
Какие основные трубки отходят от адсорбера на ВАЗ 2114 и куда они идут?
От адсорбера на ВАЗ 2114 отходят три основные трубки: верхняя, нижняя и трубка к клапану продувки адсорбера. Верхняя трубка соединяется с дроссельным узлом, обеспечивая подачу очищенных паров топлива в двигатель. Нижняя трубка ведет к топливному баку и служит для отвода паров топлива обратно в адсорбер. Трубка к клапану продувки соединяет адсорбер с клапаном, который управляет сбросом паров в двигатель при определённых условиях работы.
Как правильно проложить трубки от адсорбера на ВАЗ 2114, чтобы избежать ошибок подключения?
Трубки должны идти без перегибов и с минимальными натяжениями. Верхняя трубка подключается к дроссельному узлу, нижняя — к баку. Трубка к клапану продувки прокладывается так, чтобы не пересекать горячие элементы двигателя и не подвергалась трению. Ошибки часто возникают при перепутывании трубок или неправильном направлении, что может привести к некорректной работе системы и увеличению выбросов.
Что происходит, если верхняя трубка адсорбера неправильно подключена на ВАЗ 2114?
Если верхняя трубка неправильно подсоединена, двигатель может работать нестабильно, появляются перебои и повышенный расход топлива. Возможны проблемы с запуском, а также рост вредных выбросов. Неправильное подключение может вызвать заброс паров топлива в неправильную часть системы, что снижает эффективность очистки и приводит к загрязнению компонентов.
Как проверить герметичность и правильность подключения трубок адсорбера на ВАЗ 2114?
Для проверки герметичности достаточно визуально осмотреть все соединения на предмет трещин и повреждений, убедиться в плотном соединении трубок. Дополнительно можно воспользоваться вакуумметром или простым способом — снять трубку и попробовать создать вакуум с помощью рта, чтобы проверить отсутствие подсоса воздуха. Если двигатель работает ровно и не загорается ошибка ЭБУ, значит система подключена правильно.
