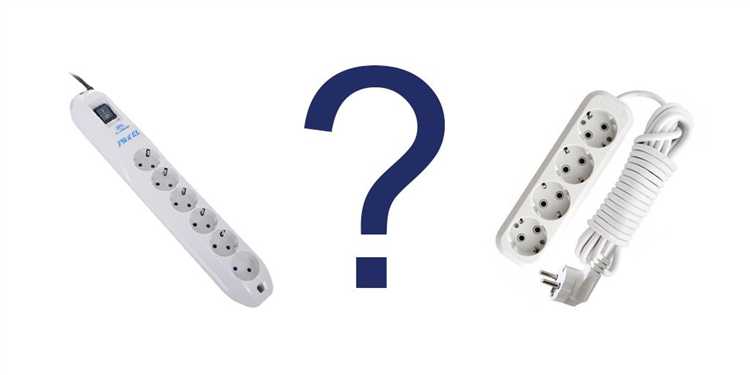

Сетевой фильтр и удлинитель часто воспринимаются как взаимозаменяемые устройства, однако их конструкция и назначение существенно различаются. Удлинитель представляет собой кабель с несколькими розетками, позволяющий подключать устройства, находящиеся далеко от стационарной розетки. В его схеме отсутствуют элементы защиты от скачков напряжения или помех.
Сетевой фильтр, помимо функции удлинителя, оснащен компонентами для защиты оборудования. В его конструкцию входит варистор, подавляющий импульсные перенапряжения, и иногда предохранитель, отключающий питание при коротком замыкании. Использование фильтра рекомендуется при подключении чувствительной техники: компьютеров, телевизоров, маршрутизаторов и оборудования с импульсными блоками питания.
При выборе между сетевым фильтром и удлинителем следует учитывать не только количество розеток, но и наличие защиты. Для питания ламп, зарядных устройств или чайников достаточно простого удлинителя. Если же подключаются устройства, чувствительные к качеству электропитания, целесообразно приобрести сетевой фильтр с подтвержденной эффективностью подавления помех и ограничением напряжения на уровне 250-275 В.
Для чего используется сетевой фильтр
Сетевой фильтр применяется для подключения бытовой и компьютерной техники к электросети с дополнительной защитой. Его основная функция – защита подключённых устройств от скачков напряжения, которые могут возникнуть при грозах, авариях на линии или включении мощных электроприборов в одной сети.
В конструкцию фильтра входит варистор, который при превышении допустимого напряжения поглощает избыточную энергию и предотвращает её попадание на вход устройства. Такой механизм снижает риск выхода из строя блоков питания, материнских плат и другой чувствительной электроники.
Сетевой фильтр также используется, когда необходимо подключить несколько устройств одновременно, но при этом требуется минимизация риска повреждения при коротком замыкании или перегрузке. Для этого в корпусе фильтра устанавливается предохранитель или автоматический выключатель, отключающий питание при критических нагрузках.
Рекомендуется применять сетевой фильтр для компьютеров, телевизоров, маршрутизаторов, акустических систем и другой техники, чувствительной к нестабильности электросети. Это позволяет продлить срок службы оборудования и избежать дорогостоящего ремонта при нестабильном напряжении в сети.
Для чего используется удлинитель
Удлинитель применяется в ситуациях, когда длины штатного кабеля устройства недостаточно для подключения к розетке. Наиболее востребован он в квартирах с ограниченным количеством розеток, при подключении настольных ламп, телевизоров и бытовой техники, расположенных вдали от стены. В мастерских удлинители используют для питания электроинструмента при выполнении работ на значительном удалении от стационарных источников питания.
Удлинитель также необходим при временной организации рабочих мест, например, на строительных площадках или при проведении ремонтных работ в помещении без завершённой электропроводки. В таких случаях выбирают модели с усиленной изоляцией и сечением провода не менее 1.5 мм² для обеспечения безопасности при подключении мощных инструментов.
Для подключения нескольких устройств одновременно используют удлинители с блоком розеток, однако в отличие от сетевого фильтра такие модели не содержат элементов защиты от перегрузки или всплесков напряжения, поэтому их применяют только при стабильном электропитании и отсутствии потребности в фильтрации помех.
Конструкция и устройство сетевого фильтра

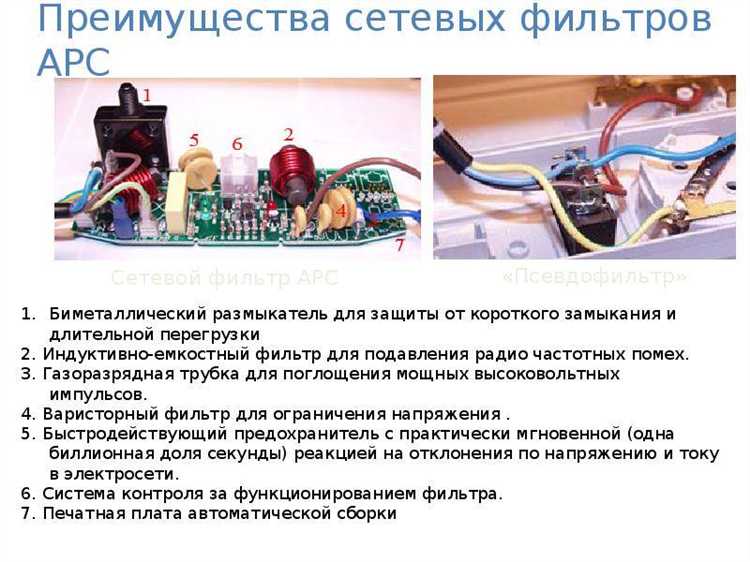

Сетевой фильтр представляет собой корпус из негорючего пластика, внутри которого расположена схема защиты и несколько розеток для подключения устройств. В основе схемы используется варистор, который подавляет скачки напряжения, поглощая избыточную энергию и предотвращая её передачу на подключённую технику.
Часто в конструкцию включён термистор, ограничивающий пусковой ток при включении мощных нагрузок. В некоторых моделях устанавливается предохранитель, который перегорает при токах, превышающих максимально допустимые значения, полностью отключая питание и предотвращая возгорание.
Все элементы монтируются на печатной плате, соединённой с розеточными группами. Для повышения безопасности производители применяют металлические шины заземления, соединённые с контактами каждой розетки. Кнопка включения с подсветкой обесточивает все розетки одновременно, а в ряде моделей устанавливаются отдельные выключатели для каждой группы.
Корпус оборудуется прорезями или отверстиями для крепления на стену или стол. Длина кабеля варьируется от 1 до 5 метров в зависимости от модели. При выборе рекомендуется обращать внимание на сечение провода – не менее 1 мм² для нагрузки до 2,2 кВт, чтобы избежать нагрева при подключении мощных устройств.
Конструкция и устройство удлинителя

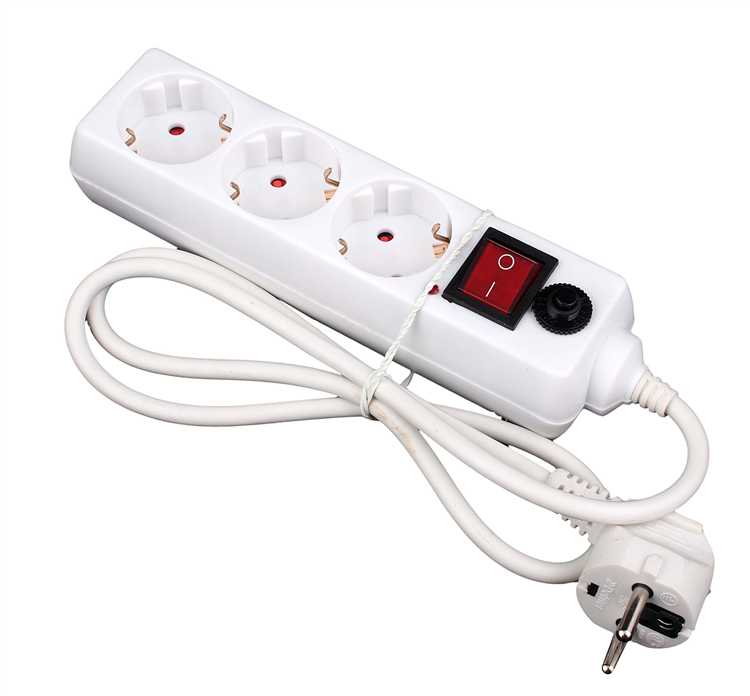

Удлинитель представляет собой кабель с вилкой на одном конце и блоком розеток на другом. Основная задача конструкции – передача питания без изменений параметров тока.
- Корпус блока розеток изготавливается из ударопрочного пластика, устойчивого к нагреву при длительной нагрузке.
- Внутри корпуса расположены латунные или медные контактные группы, обеспечивающие минимальное сопротивление подключаемых устройств.
- Кабель состоит из медных многожильных или одножильных проводников в ПВХ-изоляции. Сечение выбирается исходя из предполагаемой мощности нагрузки – например, 3х1.5 мм² подходит для большинства бытовых приборов, тогда как 3х0.75 мм² рассчитан только на маломощные устройства.
- На кабеле установлена литая или сборная вилка с контактами из латуни, обеспечивающими надежное соединение с розеткой.
- В некоторых моделях предусмотрены выключатель питания и светодиодный индикатор, сигнализирующий о наличии напряжения в сети.
Удлинители без заземления имеют только два контакта в розеточном блоке, а с заземлением дополнительно оснащаются металлическими шинами для подключения защитного провода. Корпус качественного удлинителя снабжен ребрами жесткости для предотвращения деформации при механической нагрузке. Длина кабеля выбирается с запасом, но для минимальных потерь напряжения нежелательно использовать слишком длинные варианты при высокой нагрузке.
Наличие защиты от перенапряжений в сетевом фильтре
Некоторые фильтры дополнительно оборудуются предохранителями или автоматами защиты, которые отключают питание при перегрузке или коротком замыкании, исключая возможность выхода техники из строя. Также в конструкции могут применяться дроссели и конденсаторы, сглаживающие высокочастотные помехи, что особенно актуально при подключении компьютерного оборудования.
При выборе сетевого фильтра стоит обратить внимание на наличие индикации работы защиты. Светодиод или отдельный индикатор информирует, сохранена ли функция защиты от перенапряжений, так как при срабатывании варистора его характеристики ухудшаются. Для защиты дорогостоящей техники рекомендуется выбирать модели с сертификатами соответствия стандартам безопасности и подробными данными о максимальной энергии поглощения в джоулях.
Есть ли защита от перенапряжений в удлинителе
Стандартный удлинитель не предусматривает встроенной защиты от перенапряжений. Его основная функция – увеличить длину подключения к электросети, обеспечивая возможность подсоединения нескольких устройств.
Если в удлинителе и встречаются элементы защиты, то это скорее исключение, чем правило. Обычно это простые предохранители или автоматические выключатели для защиты от перегрузок, но не от скачков напряжения.
Для защиты от перенапряжений необходимы специализированные компоненты, такие как варисторы или газоразрядники, которые в удлинителях почти не применяются из-за стоимости и конструктивных особенностей.
- Удлинитель с защитой от перенапряжений существует, но стоит значительно дороже и редко встречается в массовом сегменте.
- Покупая удлинитель, стоит внимательно изучать его технические характеристики, чтобы не путать с сетевыми фильтрами, в которых защита реализована по стандарту.
- Если требуется именно защита от скачков напряжения, предпочтительнее использовать сетевой фильтр или устройство УЗИП (устройство защиты от импульсных перенапряжений), а не обычный удлинитель.
В итоге, удлинитель без специальной маркировки и описания не обеспечивает защиту от перенапряжений, поэтому использовать его как средство защиты электрооборудования нецелесообразно.
Как определить сетевой фильтр визуально
Сетевой фильтр отличается наличием встроенных элементов для защиты от перенапряжений и помех. В первую очередь обратите внимание на корпус: у фильтра обычно есть индикатор работы – светодиод, который сигнализирует о состоянии защиты и подачи питания.
Количество розеток на сетевом фильтре часто меньше, чем у обычного удлинителя, но они размещены с учётом эффективного охлаждения и безопасности. На корпусе фильтра присутствует кнопка включения с предохранителем или плавким элементом, что отсутствует у большинства удлинителей.
Визуально сетевой фильтр имеет маркировку с указанием параметров защиты, таких как максимальное напряжение срабатывания, ток и класс защиты. Часто присутствует логотип стандарта или сертификат безопасности (например, ГОСТ, CE).
Входной кабель у сетевого фильтра обычно толще и более прочный, так как рассчитан на большие нагрузки и защиту от механических повреждений.
Если корпус прозрачный или частично прозрачный, внутри видны варисторы или другие компоненты подавления перенапряжений – у удлинителя таких элементов нет.
Как выбрать между сетевым фильтром и удлинителем
Для подключения простых устройств без требований к защите электропитания достаточно использовать удлинитель с нужной длиной и количеством розеток.
Если техника чувствительна к скачкам напряжения (компьютеры, аудио- и видеотехника), выбирайте сетевой фильтр с встроенной защитой от перенапряжений и шумов.
При подключении нескольких приборов с высокой суммарной мощностью убедитесь, что выбранное устройство поддерживает необходимый ток и мощность, указанные на корпусе.
Сетевые фильтры часто оснащены индикаторами работы и предохранителями, что позволяет контролировать состояние защиты и исключает повреждения техники при авариях в электросети.
Если требуется мобильное решение без функций защиты, удлинитель будет проще, дешевле и надежнее в плане механической прочности.
В средах с нестабильным напряжением предпочтительнее использовать сетевой фильтр с дополнительными функциями, например, автоматическим отключением при перегрузке или коротком замыкании.
При ограниченном бюджете для простых бытовых приборов удлинитель станет экономичным решением, однако для дорогой техники экономия может обернуться повреждениями из-за отсутствия защиты.
Итог: выбирайте удлинитель для базового удлинения кабеля без защиты, сетевой фильтр – для защиты и стабилизации питания чувствительных устройств.
Вопрос-ответ:
В чем принципиальная разница между сетевым фильтром и удлинителем?
Сетевой фильтр выполняет функцию защиты электроники от скачков напряжения и помех в электросети, зачастую оснащен элементами подавления импульсных выбросов и автоматическими предохранителями. Удлинитель же служит исключительно для увеличения длины кабеля и позволяет подключить несколько устройств на расстоянии от розетки, не обеспечивая при этом защиту от перенапряжений или помех.
Можно ли использовать удлинитель вместо сетевого фильтра для защиты компьютера?
Удлинитель не предназначен для защиты от перепадов напряжения или электромагнитных помех. При использовании только удлинителя компьютер останется уязвимым перед скачками напряжения, которые могут привести к повреждению комплектующих. Для безопасной работы техники лучше применять сетевой фильтр с функцией защиты, который минимизирует риски повреждений из-за нестабильности электросети.
Какие параметры нужно учитывать при выборе сетевого фильтра для бытовой техники?
В первую очередь стоит обратить внимание на максимальную нагрузку — она должна соответствовать суммарной мощности подключаемых приборов. Также важно наличие индикаторов состояния фильтра и функции автоматического отключения при перенапряжении. Полезна длина кабеля и количество розеток, которые обеспечат комфортное подключение. Некоторые модели дополнительно оборудованы USB-портами или защитой от короткого замыкания.
Как визуально определить, что перед вами именно сетевой фильтр, а не обычный удлинитель?
Сетевой фильтр обычно имеет кнопку включения/выключения, индикаторы работы и защитные элементы, например, предохранитель или термопредохранитель. Корпус часто оснащён надписями о наличии защиты от перенапряжений и техническими характеристиками. Удлинитель же представляет собой простой кабель с несколькими розетками без дополнительных элементов управления и индикации.
