Камера заднего вида состоит из корпуса, защитного стекла, матрицы, инфракрасной подсветки (если предусмотрена конструкцией), кабеля и разъёмов подключения. Повреждение одного из этих компонентов может привести к искажению изображения, полной потере сигнала или появлению шумов на экране. Прежде чем приступить к ремонту, необходимо отключить питание от системы и демонтировать камеру с кузова или бампера автомобиля, используя пластиковые монтажные лопатки и подходящий инструмент под винты крепления.
Частой причиной выхода из строя камеры становится окисление контактов или разрыв шлейфа. При вскрытии корпуса следует аккуратно снять герметизирующий слой, не повредив уплотнительные элементы, и визуально осмотреть внутренние соединения. Проверка питания мультиметром и поиск обрывов по цепи позволяют быстро локализовать неисправность без необходимости полной разборки матрицы.
Для замены разбитой линзы или матрицы потребуется демонтировать электронную плату, зафиксированную в корпусе винтами или защёлками. Необходимо использовать антистатический браслет, чтобы избежать повреждения микросхем. Перед сборкой важно восстановить герметичность – применяют термостойкий силикон или клеевой герметик, исключающий попадание влаги внутрь корпуса при мойке автомобиля или в дождливую погоду.
После сборки камера подключается к монитору или головному устройству для проверки изображения и угла обзора. При наличии искажений проводят повторную юстировку линзы, особенно если модель допускает регулировку фокуса. Устранение большинства неисправностей возможно без обращения в сервис, при наличии базовых навыков работы с электроникой и инструментом.

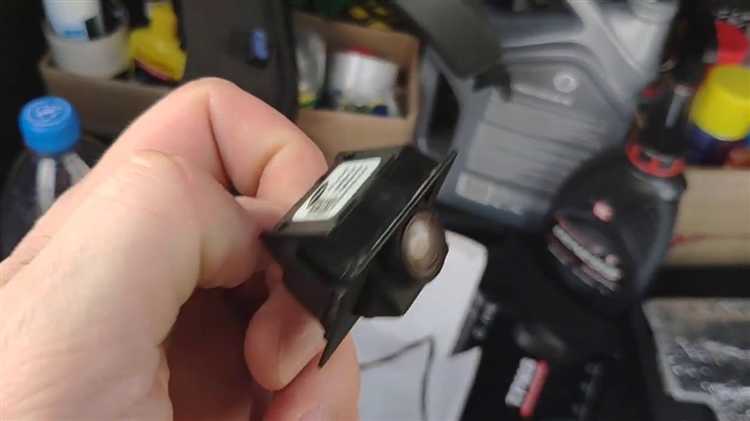

Определение типа камеры и способа её крепления
Перед разборкой необходимо точно определить тип установленной камеры. На практике чаще всего встречаются три варианта: врезная, накладная и штатная камера, интегрированная в корпус автомобиля. Врезные камеры устанавливаются в отверстие, высверленное в кузове или пластиковом элементе, и фиксируются гайкой с внутренней стороны. Накладные модели крепятся снаружи кузова на болтах или саморезах. Штатные камеры встроены в элементы, такие как ручка багажника, подсветка номерного знака или декоративная заглушка, и часто удерживаются скрытыми защёлками.
Для идентификации типа необходимо осмотреть место установки. Если камера выступает за пределы корпуса, скорее всего, это накладной тип. При наличии пластикового обрамления без видимых винтов – штатная. Врезная конструкция заметна по плотной посадке и кольцевому обрамлению. Осмотрите внутреннюю часть багажной двери или бампера – наличие гайки, защёлки или крепёжных пластин укажет на конкретный метод фиксации.
Необходимо учитывать и способ прокладки кабеля. У накладных камер проводка обычно проходит через резиновый уплотнитель внутрь кузова. У штатных – кабель интегрирован в штатный жгут. Перед снятием камеры зафиксируйте положение всех креплений, чтобы избежать повреждения корпуса при демонтаже. Если используются защёлки, необходим пластиковый съёмник для безопасного доступа. В случае винтовых соединений подготовьте подходящую отвертку или торцевой ключ.
Инструменты и материалы для разборки камеры
Для разборки камеры заднего вида потребуется минимальный, но точный набор инструментов. В первую очередь необходима точечная отвертка – крестовая или плоская, в зависимости от вида крепежа. Большинство камер собираются на винтах с мелкой резьбой, поэтому желательно иметь набор прецизионных отверток.
Обязателен пластиковый съемник, который исключает повреждение корпуса или декоративных элементов при вскрытии. Металлические лопатки использовать нежелательно: они легко оставляют царапины.
Для отсоединения камеры от проводки потребуется пинцет с прямыми или изогнутыми губками, особенно при работе с миниатюрными разъёмами. Разъединять коннекторы руками – риск повреждения контактов.
Мультиметр помогает оперативно проверить питание и целостность сигнального провода до и после демонтажа. Без этого теста сложно выявить обрыв или внутреннее короткое замыкание.
Если камера герметизирована, понадобится строительный фен или термофен с контролем температуры. Прогрев шва смягчает клей или герметик, не повреждая пластик. Максимальная температура – не выше 120 °C.
В случае сильного загрязнения корпуса изнутри рекомендуется использовать изопропиловый спирт и безворсовые салфетки. Очистка важна перед сборкой, особенно если внутрь попала влага или пыль.
Для повторной сборки с восстановлением герметичности потребуется силиконовый герметик класса IP65 или выше. Использование универсального клея недопустимо – он может разрушать пластик корпуса.
Снятие камеры с корпуса автомобиля без повреждений
Перед началом демонтажа необходимо отключить питание камеры. Для этого отсоединяется клемма аккумулятора, чтобы исключить короткое замыкание при извлечении разъёмов. После обесточивания камеры переходят к механическому демонтажу.
Способ снятия зависит от конструкции крепления:
- Врезные камеры фиксируются в отверстии бампера или кузова пружинными лапками или гайкой. Чтобы избежать повреждения краски, применяется пластиковый монтажный инструмент. Камера выдавливается изнутри наружу, если доступ к внутренней стороне есть, либо аккуратно поддевается снаружи через проложенную мягкую прокладку.
- Накладные камеры обычно закреплены винтами или защёлками на номерной рамке или кронштейне. Винты выкручиваются соответствующей отверткой (обычно крестовой или Torx). Защёлки отжимают пластиковым клином, начиная с краёв, равномерно распределяя усилие.
- Камеры, встроенные в ручку багажника, требуют демонтажа части обшивки пятой двери. После снятия обшивки откручиваются болты крепления ручки, затем отключается разъём камеры и она извлекается из посадочного гнезда.
Проводка камеры отсоединяется в последнюю очередь. Если разъём не снимается свободно, его не выдёргивают с усилием – вместо этого осматривают защёлку и аккуратно освобождают фиксатор иглой или пластиковым шилом.
Чтобы не повредить лакокрасочное покрытие вокруг монтажного отверстия, в местах контакта инструмента с кузовом наклеивают изоленту или используют защитные прокладки. Не допускается применение металлических отвёрток без прокладок.
После снятия необходимо заглушить отверстие камеры (при наличии) временной заглушкой, чтобы исключить попадание влаги и грязи внутрь кузова.

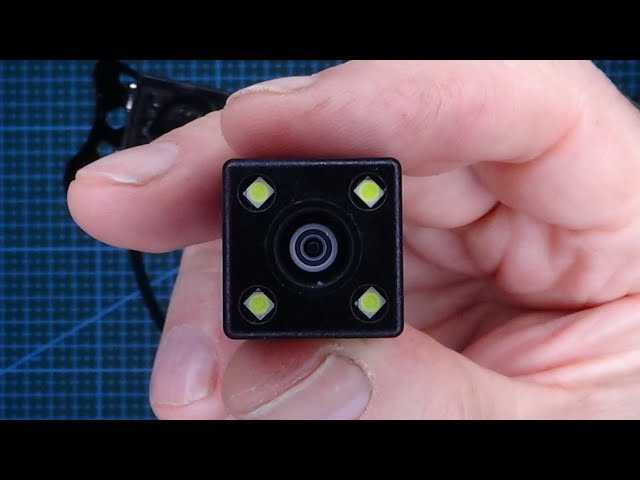

Разбор герметичного корпуса камеры без риска повреждений
Перед вскрытием герметичного корпуса необходимо убедиться, что камера полностью отсоединена от питания и разъёмов. Рабочую поверхность следует покрыть антистатическим ковриком, чтобы исключить накопление заряда на чувствительных элементах.
Корпуса камер часто склеиваются на герметик или фиксируются термопластом. Для безопасного вскрытия потребуется промышленный фен с регулировкой температуры. Установите 80–100 °C и равномерно прогрейте шов по периметру корпуса, удерживая фен на расстоянии не менее 5 см, чтобы избежать деформации пластика.
После прогрева используйте пластиковую лопатку с тонким краем (например, медиатор или специализированный спуджер) – не применяйте металлические инструменты, чтобы не повредить корпус. Вставляйте инструмент постепенно, начиная с одного угла, и продвигайтесь вдоль шва, не прикладывая излишнего усилия.
Если корпус усилен защёлками, аккуратно отогните их с помощью пластикового крючка или тонкого пинцета, избегая перегибов. В случае сопротивления – повторно прогрейте участок. Никогда не поддевать корпус ножом: даже минимальная царапина может привести к нарушению герметичности при сборке.
После разборки проверьте наличие остаточного герметика на краях. Остатки удаляются деревянной палочкой или ватной палочкой, смоченной в изопропиловом спирте. Не используйте растворители на основе ацетона – они разрушают пластиковые элементы корпуса.
При повторной сборке рекомендуется использовать нейтральный силиконовый герметик, пригодный для электроники (например, Dow Corning 3145), чтобы восстановить защиту от влаги. Наносить герметик следует тонким равномерным слоем, избегая попадания внутрь камеры.

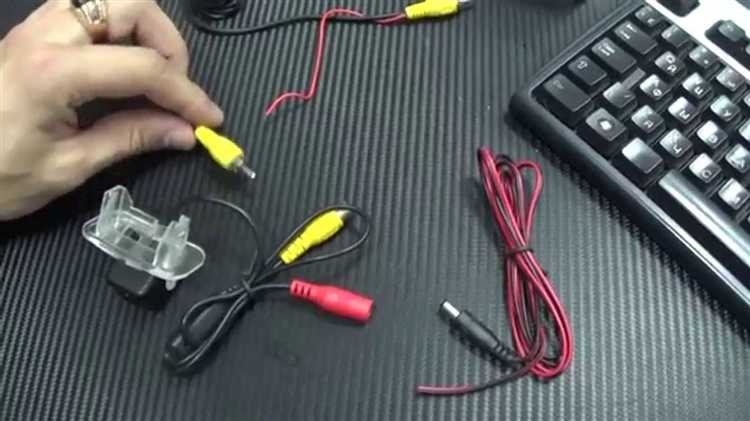

Проверка питания и контактных соединений внутри камеры
Используйте лупу для оценки состояния пайки микропроводов, идущих от матрицы камеры к контроллеру. Если провода отходят или покрыты налётом, аккуратно очистите область спиртом и выполните повторную пайку с тонким припоем.
Особое внимание уделите преобразователю напряжения на плате, если он установлен. При неисправности этого элемента камера может не запускаться даже при наличии входного питания. Проверьте выходное напряжение стабилизатора, сопоставьте с маркировкой компонентов и при необходимости замените его на аналогичный.
Диагностика и замена повреждённой матрицы или объектива
Если подозревается повреждение объектива, осмотрите его поверхность на наличие трещин, царапин, помутнений или механических деформаций. Следует проверить, свободно ли вращается фокусировочное кольцо (если оно есть) и нет ли посторонних загрязнений внутри объектива.
Для замены матрицы требуется аккуратно отсоединить шлейфы, соединяющие её с платой, после чего извлечь матрицу из посадочного места. При установке новой матрицы необходимо обеспечить правильную ориентацию контактов и надёжное крепление без излишнего давления, чтобы избежать повреждений.
При замене объектива сначала снимается фиксирующее кольцо или защёлки, удерживающие объектив в корпусе. Новый объектив устанавливают с соблюдением точного положения и угла наклона для правильной фокусировки. После сборки камеры нужно проверить чёткость изображения и при необходимости выполнить настройку фокуса.
Важным этапом после замены компонентов является проверка электрических соединений и герметичности корпуса, чтобы исключить попадание влаги или пыли внутрь камеры. Рекомендуется использовать мультиметр для проверки целостности цепей и тестировать камеру в условиях, максимально приближенных к эксплуатационным.
Устранение запотевания и защита от влаги после сборки
Запотевание объектива камеры заднего вида связано с конденсацией влаги внутри корпуса, что ухудшает качество изображения и может привести к коррозии элементов. Для предотвращения и устранения запотевания после сборки выполните следующие действия:
- Перед сборкой тщательно высушите внутренние детали камеры с помощью термофена или помещением в сухое, теплое место на 12–24 часа.
- Установите влагопоглощающие саше (силикогель) внутри корпуса, если конструкция позволяет. Это снизит уровень влажности внутри камеры.
- Используйте герметики на основе силикона с повышенной эластичностью для обработки стыков и мест крепления стекла или объектива. Наносите тонкий равномерный слой, избегая попадания на оптику.
- Проверьте уплотнительные резинки и замените изношенные, так как именно они обеспечивают защиту от проникновения влаги и пыли.
- После сборки проведите проверку камеры на герметичность с помощью струи воды под небольшим давлением (имитация дождя). Отсутствие проникновения влаги подтвердит качество герметизации.
- При возможности примените специальное гидрофобное покрытие на внутреннюю поверхность стекла объектива для снижения конденсации.
Эти меры обеспечат долговременную защиту камеры от влаги и сохранят четкость изображения в условиях повышенной влажности.
Проверка работоспособности камеры после обратной сборки
Перед установкой камеры на автомобиль подключите её к диагностическому устройству или монитору, соответствующему заводским параметрам. Проверьте наличие изображения и отсутствие искажений, битых пикселей или полос.
Обратите внимание на чёткость и цветопередачу кадра. Если изображение тусклое или с искажениями, проверьте качество подключения кабелей и герметичность объектива.
Тестируйте автоматическое переключение камеры в режим заднего вида при включении задней передачи. Отсутствие сигнала может свидетельствовать о проблемах с электропитанием или контроллером.
После монтажа на автомобиль проведите повторную проверку под нагрузкой: включите заднюю передачу и оцените стабильность изображения при разных углах обзора и освещении.
При выявлении помех или мерцания проверьте контакты на предмет окисления и зафиксируйте возможные повреждения проводки. Убедитесь, что корпус камеры не допускает попадания влаги, что может привести к снижению качества сигнала.
Завершая проверку, убедитесь в исправности всех функций камеры, включая дополнительные опции (например, разметку парковки), если они предусмотрены конструкцией.
Вопрос-ответ:
Какие инструменты нужны для аккуратной разборки камеры заднего вида без повреждений?
Для разборки камеры рекомендуется подготовить набор мелких крестовых и плоских отверток, пластиковые лопатки или медиаторы для аккуратного отделения элементов корпуса, пинцет для работы с мелкими деталями и изоленту для временной фиксации проводов. Также полезно иметь чистую мягкую ткань или антистатическую салфетку, чтобы не повредить оптику и электронные компоненты.
Как понять, что неисправна именно матрица камеры, а не другие компоненты?
Если при включении камеры изображение отсутствует, или появляется сильные искажения, цветовые пятна, полосы или полностью чёрный экран, вероятно, проблема связана с матрицей. Проверка проводится через подключение камеры к тестовому монитору или мультимедийной системе автомобиля. При стабильном питании и отсутствии видимых повреждений объектива именно матрица требует замены или ремонта.
Как предотвратить запотевание объектива после сборки камеры?
Для защиты от влаги и образования конденсата важно обеспечить герметичность корпуса. После очистки и просушки всех деталей рекомендуется использовать специальные силиконовые или резиновые уплотнители, а также наносить влагозащитные составы на внутренние поверхности. При установке камеры следует избегать повреждений уплотнительных прокладок и проверять целостность герметика, если он используется на заводе.
Можно ли самостоятельно заменить объектив камеры, если он повреждён?
Замена объектива требует аккуратности и точного подбора комплектующих. Если у вас есть опыт работы с мелкой электроникой, подходящий инструмент и запасные детали, замена возможна. Важно не повредить матрицу и правильно выставить фокусировку после установки. Если уверенности нет, лучше обратиться к специалистам, так как некорректная замена часто приводит к ухудшению изображения.
Как проверить и восстановить контактные соединения внутри камеры?
Сначала осматривают разъёмы и пайки на предмет окисления, трещин или отслаивания. Для очистки используют изопропиловый спирт и мягкую щётку. При плохом контакте помогает повторная пайка, при необходимости — замена повреждённых проводников или контактных площадок. Важно соблюдать аккуратность и не перегревать компоненты, чтобы не вызвать дополнительные повреждения.
