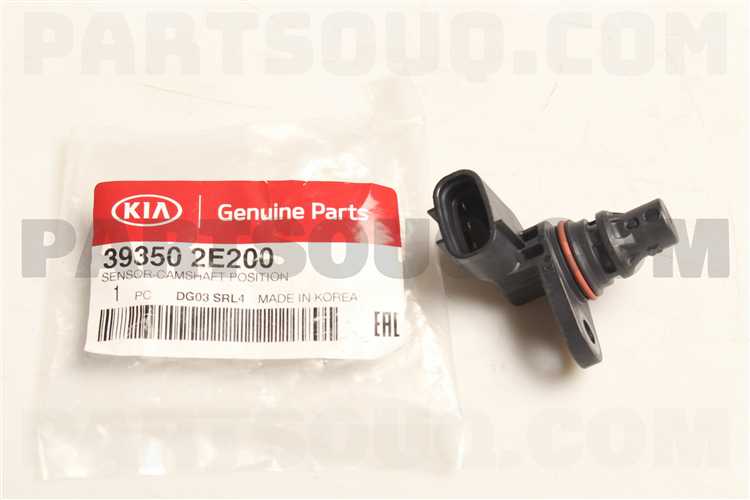

Датчик с артикулом 393502E200 устанавливается на модели Hyundai и Kia с бензиновыми двигателями, включая G4FC, G4GC, G4KD и их модификации. Он предназначен для считывания положения распредвала и передачи сигнала в блок управления двигателем (ECU). Для корректной работы системы зажигания и подачи топлива важно обеспечить полную совместимость между датчиком и распредвалом.
Распредвал, подходящий к данному датчику, должен иметь определённую форму кулачка синхронизации и корректную привязку фаз. В большинстве случаев используется распределительный вал с заводским индексом, соответствующим конструкции оригинального двигателя. Например, для двигателя G4FC применим распредвал OEM-номера 24100-2E000 или его эквиваленты от проверенных производителей.
Недопустимо устанавливать распредвалы, не рассчитанные на работу с конкретной схемой ГРМ и формой сигнального выступа под датчик. Даже минимальные отличия в геометрии могут привести к ошибкам в работе двигателя – от неправильного впрыска до пропусков зажигания. Подбор нужно осуществлять по каталожному номеру двигателя и сверяться с рекомендациями производителя.
При замене распредвала важно также учитывать наличие технологических канавок или штифтов, обеспечивающих точное считывание сигнала датчиком. Их отсутствие или смещение приведут к некорректной передаче данных на ECU. Поэтому рекомендуется использовать оригинальные или полностью совместимые детали с подтвержденной совместимостью с датчиком 393502E200.

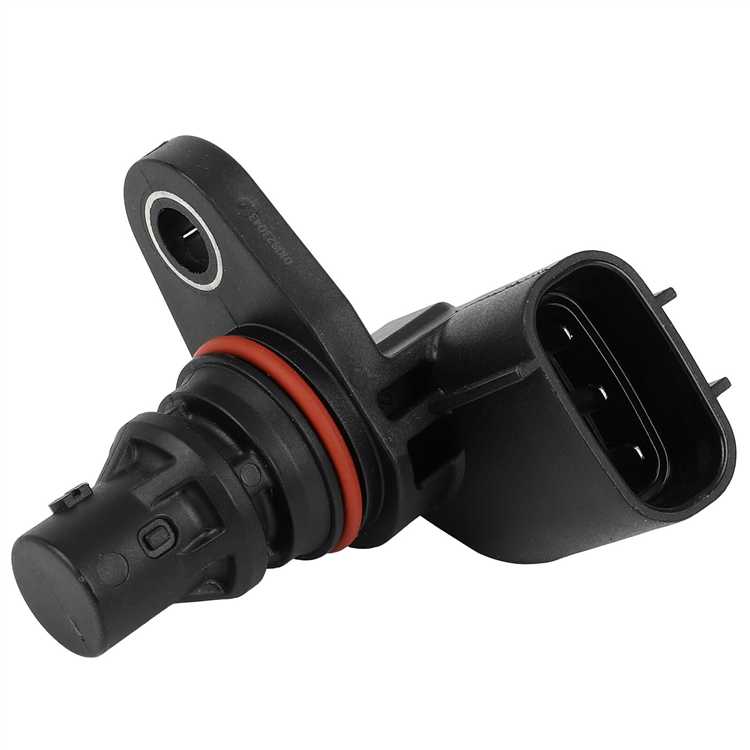

Где установлен датчик 393502e200 и как он работает
Датчик положения распредвала с артикулом 393502E200 устанавливается на головке блока цилиндров двигателя, рядом с распредвалом впускных клапанов. Его точное расположение зависит от модели двигателя, но в большинстве случаев он закреплён с торца или сверху головки, в непосредственной близости к кулачкам вала. Наиболее часто встречается в бензиновых двигателях Hyundai и Kia, таких как G4FC, G4FA, G4GC.
Датчик 393502E200 относится к типу магниторезистивных или индуктивных, в зависимости от поколения. Он считывает изменение магнитного поля, создаваемого зубьями или метками на сигнальном диске, установленном на распредвале. На основании этих колебаний формируется импульсный сигнал, поступающий в ЭБУ (электронный блок управления двигателем).
- Частота импульсов зависит от скорости вращения распредвала.
- Форма сигнала позволяет ЭБУ точно определять фазу открытия впускных клапанов.
- На основе данных с датчика ЭБУ синхронизирует впрыск топлива и работу зажигания.
Нарушения в работе датчика (например, износ, загрязнение, повреждение разъёма) вызывают ошибки P0340 и аналогичные. В таких случаях запуск двигателя может быть затруднён или невозможен, особенно в холодную погоду. Также возможны нестабильные обороты и повышенный расход топлива.
Для корректной работы датчика критически важно, чтобы профиль кулачков распредвала, с которым он взаимодействует, точно соответствовал требованиям оригинальной конструкции. Это особенно актуально при замене распредвала на нештатный или тюнинговый вариант.
Для каких двигателей предназначен датчик 393502e200
Датчик положения распредвала с номером 393502E200 применяется в дизельных силовых установках Hyundai и Kia, в первую очередь – в двигателях семейства D4CB. Этот четырёхцилиндровый турбодизель с объёмом 2.5 литра активно используется на коммерческом транспорте и внедорожниках.
Наиболее распространённые модели с двигателем D4CB, в которых устанавливается данный датчик: Hyundai H-1 (Starex), Kia Sorento первого поколения, Hyundai Porter II. Эти агрегаты оснащаются системой впрыска Common Rail и соответствуют экологическим нормам Euro 3 или Euro 4, в зависимости от модификации.
Кроме D4CB, датчик также встречается на некоторых модификациях D4EB (2.2 CRDi), однако только при условии совпадения каталожных номеров ЭБУ и компонентов ГРМ. Перед заменой рекомендуется сверять не только номер датчика, но и конфигурацию кулачков распредвала – несовпадение может привести к нестабильной работе двигателя и ошибкам по синхронизации фаз.
Рекомендация: использовать только оригинальные детали или проверенные OEM-аналоги, полностью совместимые с конкретной модификацией двигателя по коду VIN.
Каталожные номера распредвалов, совместимых с 393502e200
Датчик положения распредвала с артикулом 393502E200 корректно функционирует с валами, которые имеют точную геометрию кулачков и синхронизирующие метки, обеспечивающие стабильную работу системы фаз газораспределения. Наиболее надёжную совместимость показывают оригинальные распредвалы Hyundai и Kia для дизельных моторов объёмом 2.5 литра серии D4CB.
Основные каталожные номера совместимых распредвалов включают: 24100-4A000, 24100-4A100, 24100-4A200. Эти артикулы относятся к впускным и выпускным валам, установленным на моторах D4CB, используемых в моделях Hyundai H-1 (Starex), Porter II и Kia Sorento первого поколения. Данные распредвалы обеспечивают полную синхронизацию с сигналом датчика 393502E200 без необходимости перенастройки ЭБУ.
При замене важно учитывать отличия между впускным и выпускным валом: номер 24100-4A000 чаще относится к впускному, тогда как 24100-4A100 используется в выпускной конфигурации. Визуальная совместимость может вводить в заблуждение, поэтому перед установкой рекомендуется сверять метки фаз и шпоночные пазы.
Некоторые заменители от сторонних производителей, например AMC и Kolbenschmidt, предлагают совместимые артикулы: AMC 908769 и KS 50007587, однако их точность изготовления должна быть подтверждена путём измерения фазовых параметров. В противном случае возможны ошибки в работе датчика 393502E200.
Рекомендуется избегать установки распредвалов с номерами от других серий двигателей, даже если они визуально схожи, например, D4EA или D4HB – их профиль кулачков и расположение синхросигналов отличается и приводит к несоответствию с характеристиками считывания датчика.
Как визуально определить совместимость распредвала с датчиком
Для проверки совместимости распредвала с датчиком положения распределительного вала 393502E200 необходимо обратить внимание на несколько критически важных визуальных признаков. Основной ориентир – форма и расположение сигнального фланца (так называемой метки) на теле распредвала.
Совместимые распредвалы имеют встроенный сигнальный элемент в виде металлического флажка или сегмента, выступающего из тела вала. Этот элемент должен быть строго симметрично расположен относительно продольной оси, с точным угловым положением, соответствующим типу сигнала, считываемому датчиком Hall или индуктивным датчиком.
Конкретно для датчика 393502E200 применяется фланец с одной широкой трапециевидной меткой. Толщина этой метки обычно составляет около 4–5 мм, высота – не менее 8 мм, а сама она расположена на специальной проточке ближе к шестерне привода. Если метка отсутствует или имеет другую форму (например, две узкие прорези или несколько зубьев), такой вал несовместим.
Важно также оценить расположение метки по оси – она должна находиться на одном уровне с посадочной зоной датчика в головке блока цилиндров. Несовпадение по высоте более чем на 1 мм приводит к потере сигнала или его искажению.
Второй параметр – точная геометрия посадочной части. На совместимых распредвалах канавка под стопорное кольцо и форма хвостовика соответствуют типу крепления в конкретной головке блока, рассчитанной на работу с 393502E200. Отклонения по длине шейки или диаметру фланца также исключают возможность установки.
Для уверенности рекомендуется сравнивать новый распредвал со старым, уже работавшим с этим датчиком. Допустимы только минимальные отклонения по цвету и покрытию, но не по форме или положению метки.
Различия в распредвалах для бензиновых и дизельных версий с 393502e200
Датчик положения распредвала с номером 393502E200 применяется как в бензиновых, так и в дизельных двигателях, но распредвалы для этих версий существенно отличаются по конструкции и параметрам. Неправильный выбор компонента может привести к некорректной работе системы фаз газораспределения или полной неработоспособности датчика.
У дизельных моторов с этим датчиком, например D4CB (2.5 CRDi), профиль кулачков отличается более острым углом фазы и меньшей высотой подъёма клапанов. Это связано с необходимостью выдерживать высокое давление впрыска и плотную компрессию. Кроме того, на таких распредвалах присутствуют прецизионные метки, обеспечивающие точную синхронизацию с импульсами датчика 393502E200. Эти метки могут быть фрезерованы или интегрированы в торцевую часть вала.
В бензиновых двигателях, например G4JS (2.4 MPI), распредвалы рассчитаны на другие параметры оборотов и крутящего момента. Их кулачки имеют более плавный профиль, а фазировка рассчитана на расширенный диапазон оборотов. Важный момент – валики, совместимые с датчиком 393502E200, должны иметь идентичное расположение управляющих выступов для правильной генерации сигнала.
Нельзя использовать распредвалы от дизельных версий в бензиновых моторах даже при визуальной схожести – отличия в геометрии кулачков и фазировке приведут к нестабильной работе двигателя. Также в дизельных вариантах часто используется отдельный привод для вакуумного насоса, чего нет у бензиновых аналогов.
Рекомендуется при подборе сверяться не только с номером двигателя, но и с OEM-кодом распредвала. Прямой подбор по номеру датчика 393502E200 недостаточен – необходимо учитывать тип топлива, модель ГБЦ и наличие систем изменения фаз.
На что влияет несоответствие распредвала и датчика 393502e200
Несоответствие распредвала и датчика 393502e200 приводит к ошибкам в синхронизации фаз газораспределения. Датчик фиксирует положение распредвала и передаёт данные в ЭБУ двигателя. Если профиль распредвала не соответствует характеристикам датчика, сигнал становится некорректным, что вызывает неправильное управление впрыском топлива и зажиганием.
В результате возникает снижение мощности двигателя, нестабильный холостой ход, повышенный расход топлива и увеличение выбросов вредных веществ. Более того, в некоторых случаях ЭБУ может инициировать аварийный режим (лимит производительности) или полностью отключить запуск двигателя.
Несовместимость влияет на работу системы VVT (переменного фазирования). Датчик 393502e200 рассчитан на конкретный профиль шестерни распредвала, и нарушение этого соответствия приводит к некорректной регулировке фаз, что ухудшает динамику автомобиля и ресурс двигателя.
Рекомендуется использовать распредвал, строго совместимый с датчиком 393502e200, чтобы обеспечить точность сигналов и корректную работу системы управления двигателем. Проверка совместимости возможна по каталожным номерам и техническим спецификациям деталей. Игнорирование этих параметров повышает риск выхода из строя дорогостоящих компонентов и ухудшает эксплуатационные характеристики автомобиля.
Можно ли адаптировать распредвал под датчик 393502e200
Адаптация распредвала под датчик 393502e200 возможна, но требует точного соответствия геометрии и сигнализации. Датчик 393502e200 рассчитан на определённый профиль зубцов или меток на распредвале, обеспечивающих правильное считывание угла поворота.
Основные моменты при адаптации распредвала:
- Совпадение меток распредвала с характеристиками датчика по форме, количеству и расположению.
- Поддержание необходимого зазора между датчиком и распредвалом – обычно 0,3–1,0 мм в зависимости от модели датчика.
- Использование оригинальных или сертифицированных компонентов для сохранения точности сигналов.
Без точного совпадения профиля меток и правильного расположения сенсора работа системы управления двигателем будет некорректной, что приведёт к ошибкам зажигания и снижения эффективности.
Рекомендации при адаптации распредвала под датчик 393502e200:
- Перед монтажом проверить маркировку распредвала и совместимость с 393502e200 по каталогу производителя.
- Использовать специальное оборудование для калибровки положения распредвала относительно датчика после установки.
- При отсутствии прямой совместимости лучше подобрать оригинальный распредвал, а не модифицировать неподходящий.
- Если адаптация технически возможна, проводить тестирование работы системы с диагностическим сканером для контроля сигналов датчика.
Итог: адаптация распредвала под датчик 393502e200 технически возможна, но сложна и требует точного соблюдения параметров. Оптимально использовать совместимые заводские комплектующие, чтобы избежать сбоев в работе двигателя.
Рекомендации по покупке и замене распредвала под датчик 393502e200
При выборе распредвала для работы с датчиком 393502e200 необходимо учитывать точное соответствие профиля кулачков и расположения меток синхронизации, обеспечивающих корректный сигнал датчика. Рекомендуется использовать только оригинальные или сертифицированные аналоги с идентичными техническими параметрами.
Перед покупкой проверяйте каталожный номер распредвала, сопоставляя его с заводскими спецификациями двигателя и датчика 393502e200. Несовместимость даже в деталях расположения меток вызовет ошибки синхронизации и нестабильную работу двигателя.
Для замены распредвала подготовьте двигатель, сбросьте натяжение ремня или цепи ГРМ и установите распредвал строго по меткам синхронизации. При монтаже обращайте внимание на правильное взаимодействие кулачков с датчиком, исключая зазоры и люфты.
После установки распредвала, подсоедините датчик 393502e200 и проведите проверку сигналов мультиметром или диагностическим оборудованием, чтобы убедиться в корректной работе системы фаз газораспределения.
Рекомендуется менять распредвал вместе с другими элементами ГРМ (натяжителями, ремнем/цепью), чтобы избежать преждевременного износа и обеспечить надежность работы с датчиком 393502e200.
Вопрос-ответ:
Какие технические параметры распредвала нужно учитывать для корректной работы с датчиком 393502e200?
Для совместимости с датчиком 393502e200 важно, чтобы распредвал имел правильное расположение и количество выступов или зубцов, которые фиксирует датчик. Диаметр и форма паза под датчик также должны совпадать с заводскими характеристиками. Несоответствие в этих параметрах приведёт к ошибкам в сигнале и неправильной работе системы управления двигателем.
Можно ли использовать распредвал с другим профилем кулачков при наличии датчика 393502e200?
Использование распредвала с отличающимся профилем кулачков при работе с датчиком 393502e200 допустимо, если форма и расположение зубцов для датчика не изменились. Однако изменения профиля кулачков влияют на фазу газораспределения и характеристики двигателя, что может потребовать перенастройки ЭБУ для корректной работы системы с новым распредвалом и датчиком.
Как определить, что распредвал не подходит к датчику 393502e200 без использования специального оборудования?
Визуально нужно проверить совпадение паза или метки на распредвале с местом установки датчика. Если зубцы или выступы, которые фиксирует датчик, имеют отличия по форме или расположению, то это признак несовместимости. Также при неправильном распредвале могут появляться сбои в работе двигателя, ошибки на панели или нестабильный холостой ход.
Какие модели распредвалов наиболее часто используются вместе с датчиком 393502e200 на серийных двигателях?
Датчик 393502e200 чаще всего встречается на двигателях определённых марок и серий, для которых подходят распредвалы с конкретными заводскими каталожными номерами. Обычно это оригинальные детали производителя двигателя с фиксированными техническими параметрами. Для точного подбора стоит ориентироваться на заводские каталожные справочники или документацию, где указаны совместимые распредвалы именно для этого датчика.
