Объем короба напрямую влияет на качество звучания сабвуфера. Слишком маленький корпус приводит к искажениям и снижению чувствительности, слишком большой – к провалам в амплитудно-частотной характеристике. При расчёте необходимо учитывать параметры самого динамика: Vas (эквивалентный объём), Fs (резонансная частота) и Qts (суммарный добротность).
Для наиболее распространённого типа – закрытого короба – ориентировочный объём можно определить по формуле: Vb = 0.7 × Vas. Этот коэффициент подбирается исходя из желаемой глубины баса и скорости спада АЧХ. При этом следует помнить, что указанный объём – это чистый внутренний объём, без учёта объема динамика, ребер жёсткости и заполнителя.
Перед началом проектирования необходимо точно измерить габариты багажника и определить, какой объём реально вписывается в свободное пространство. После этого на основе технических характеристик сабвуфера и желаемого типа оформления (закрытый, фазоинверторный и т.д.) подбирается оптимальный объём короба с учётом всех факторов.
Важно использовать плотные материалы – например, МДФ толщиной не менее 18 мм. При неправильном расчёте объёма даже дорогой сабвуфер не даст ожидаемого результата. Поэтому каждый шаг – от сбора параметров до окончательной сборки – требует точности и проверки расчётов на соответствие рекомендациям производителя динамика.

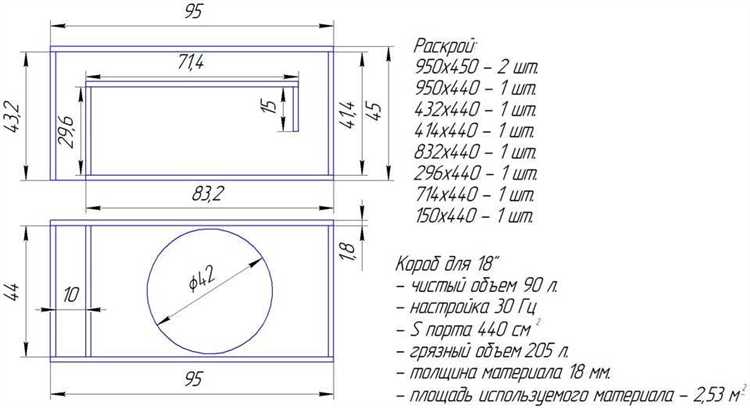

Как определить параметры сабвуфера для расчета объема
Второй важный параметр – Fs, резонансная частота динамика в свободном пространстве. Этот показатель позволяет определить, для какого диапазона частот оптимален данный излучатель. Чем ниже Fs, тем глубже бас может воспроизвести сабвуфер при правильном расчёте короба.
Показатель Qts отражает добротность системы и необходим для выбора типа короба: закрытый, фазоинверторный или полосовой. Если Qts ниже 0.4, чаще выбирается фазоинвертор, при значении выше 0.5 – предпочтителен закрытый ящик.
Также понадобится диаметр диффузора – его обозначают как Sd (в квадратных сантиметрах) – и Xmax (максимальный ход звуковой катушки в миллиметрах). Эти параметры позволяют оценить требуемый литраж и предельную нагрузку на корпус.
Все указанные параметры обычно можно найти в официальном техническом листе (T/S-параметрах) конкретной модели динамика. Если документация отсутствует, замеры можно провести самостоятельно с помощью измерительного микрофона и специализированного ПО, такого как REW или DATS, но это требует опыта и времени.
Использовать примерные или усреднённые значения для расчёта объема нежелательно. Даже отклонение на 15–20% от рекомендованного Vas может снизить эффективность сабвуфера и привести к искажениям звука или преждевременному выходу динамика из строя.
Зачем учитывать тип акустического оформления при расчете
Тип акустического оформления напрямую влияет на требуемый объем короба, частотную характеристику и эффективность работы сабвуфера. Неправильно выбранная конфигурация приводит к искажению звука, снижению отдачи на низких частотах и перегрузке динамика.
Для закрытого корпуса (sealed) обычно требуется меньший объем. Он обеспечивает плавный спад на нижних частотах и минимальные фазовые искажения. Такой тип подходит для компактных установок и для музыки, где важна точность звучания, например, джаз или рок.
Фазоинверторный корпус (bass reflex) требует более точного расчета объема и настройки порта. Его преимущество – более высокая чувствительность и расширение нижнего диапазона. Однако ошибка в объеме может привести к резонансным пикам и провалам в АЧХ. Для большинства 12-дюймовых сабвуферов типичный объем находится в пределах 40–60 литров в зависимости от характеристик динамика.
Бандпасс (bandpass) оформление ещё более критично к расчетам. Объем каждой камеры и параметры порта подбираются строго под конкретный динамик. Небольшое отклонение в объеме способно сместить рабочую полосу и привести к существенной потере звука вне этого диапазона.
Выбор типа оформления следует делать после анализа параметров T/S динамика: Vas, Qts, Fs. Например, динамики с высоким Qts (>0.5) чаще используют в закрытых корпусах, а с низким – в фазоинверторных. Без согласования типа оформления и характеристик динамика точный расчет объема невозможен.
Итоговый результат зависит не только от литража, но и от внутреннего давления, сопротивления воздуха и поведения звуковой волны в коробе. Поэтому тип оформления всегда учитывается в начале расчета, а не корректируется постфактум.

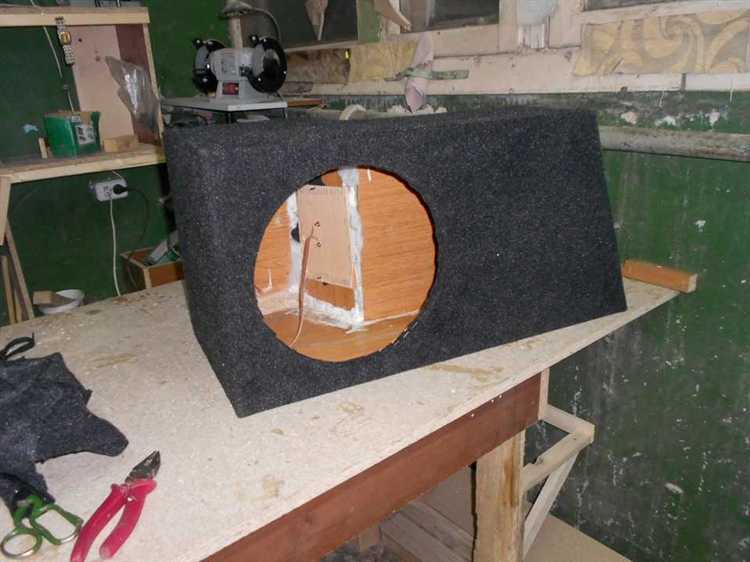

Расчет внутреннего объема с учетом толщины стенок
При проектировании корпуса важно учитывать, что заданные внешние размеры не совпадают с внутренними из-за толщины материала. Если это упустить, фактический объем окажется меньше расчетного, что нарушит акустические параметры.
Для расчета внутреннего объема необходимо вычесть двойную толщину стенок из каждой внешней стороны. Например, если используется МДФ толщиной 18 мм и короб спроектирован как параллелепипед с внешними размерами 500×400×300 мм, то внутренние размеры будут:
500 − 2×18 = 464 мм,
400 − 2×18 = 364 мм,
300 − 2×18 = 264 мм.
Переводим в метры и умножаем:
0.464 × 0.364 × 0.264 ≈ 0.0445 м³ или 44.5 литра.
Если расчет выполняется для корпуса с перегородками или усилителями, необходимо учитывать их объем отдельно, вычитая его из полученного значения. Это особенно критично при настройке фазоинвертора, где точный объем влияет на частоту настройки.

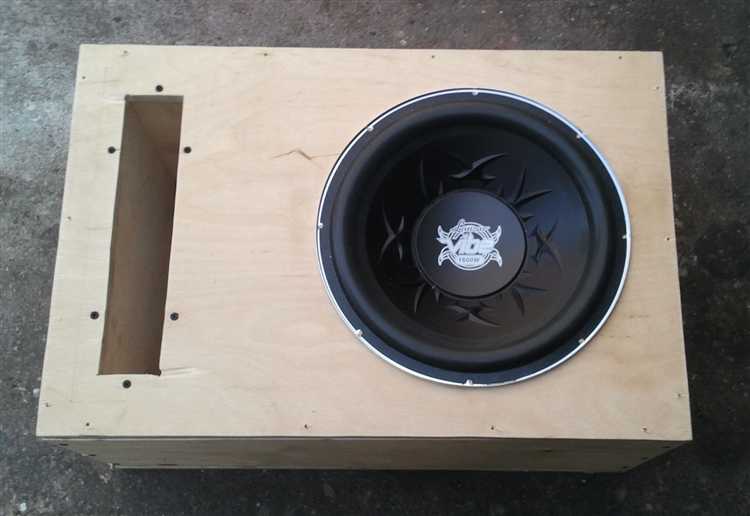

Как влияет форма короба на звуковые характеристики
Форма короба напрямую влияет на распределение звуковых волн внутри объёма и взаимодействие излучения с внешней средой. Неправильно выбранная геометрия может вызвать стоячие волны, фазовые искажения и потери в чувствительности. Наиболее равномерное распределение давления обеспечивает прямоугольный корпус с пропорциональными сторонами, где отношение сторон избегает кратных значений (например, 1:1:2), чтобы минимизировать резонансы.
Кубические корпуса при одинаковом объёме дают худший результат, так как создают условия для наложения мод, усиливающих определённые частоты. Это может привести к окрашиванию звучания и «гудению». Рекомендуется использовать форму с отличающимися размерами всех трёх сторон (например, 1:1,26:1,6), чтобы избежать совпадения модальных частот.
Клиновидные или трапециевидные конструкции помогают рассеивать внутренние отражения и уменьшают вероятность возникновения стоячих волн. Это особенно актуально при установке сабвуфера в багажнике автомобиля, где отражения от стен могут значительно влиять на АЧХ.
Закруглённые внутренние углы и отсутствие острых кромок способствуют более плавному потоку воздуха и снижают турбулентность в фазоинверторных системах. В прямоугольных коробах с острыми углами воздушные вихри могут создавать шум и снижать эффективность.
При проектировании формы также важно учитывать расположение и ориентацию динамика. Фронтальное размещение в корпусе простой формы даёт более предсказуемый результат, в то время как угловые или наклонные установки требуют расчёта фазы и возможны только при точном понимании характеристик помещения или салона автомобиля.
Форма не заменяет расчёт объёма, но может серьёзно изменить итоговое звучание даже при соблюдении объёмных параметров. Поэтому при выборе геометрии предпочтение следует отдавать проверенным решениям, которые уже показали стабильные результаты в аналогичных условиях.

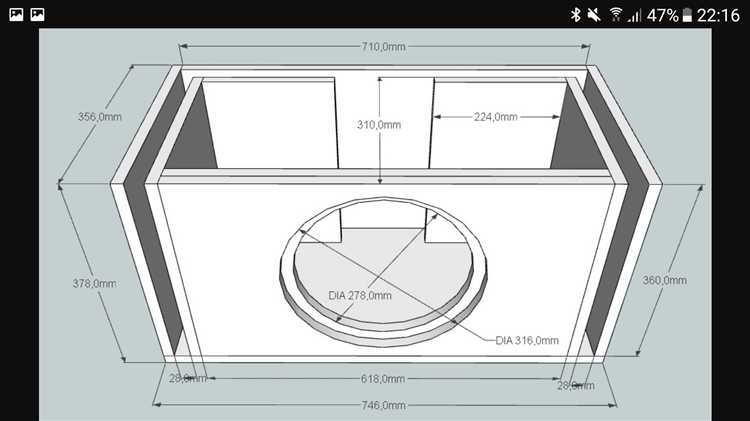

Учет объема порта и динамика в расчетах
При расчёте внутреннего объема короба необходимо вычесть объём, занимаемый портом фазоинвертора и самим динамиком. Игнорирование этих факторов приведёт к смещению настроечной частоты и ухудшению звучания.
Объём порта зависит от его диаметра, длины и формы (круглый, щелевой и т.д.). Для круглого порта объём рассчитывается по формуле объёма цилиндра:
- Vпорт = π × (D/2)2 × L
- где D – внутренний диаметр порта (в метрах),
- L – эффективная длина порта (в метрах),
- π ≈ 3.1416.
Если используются щелевые порты, объем считается как прямоугольный параллелепипед:
- Vпорт = H × W × L
- где H – высота, W – ширина, L – длина щели (всё в метрах).
Объём, занимаемый магнитной системой и корзиной сабвуфера, зависит от его конструкции. Типичное значение для 10″–12″ динамиков – от 1 до 3 литров. Точное значение обычно указывается в технической документации производителя как «Displacement» или «Mounting displacement».
Для корректного расчёта полезного объема:
- Рассчитать внешний объём короба по габаритам и толщине стенок.
- Вычесть объём порта.
- Вычесть объём, занимаемый корзиной и магнитом динамика.
Только после вычитания этих объемов можно считать, что получен реальный рабочий объём, на который должен быть настроен расчёт. Пренебрежение этим шагом приводит к смещению резонансной частоты и потере точности настроек фильтров.

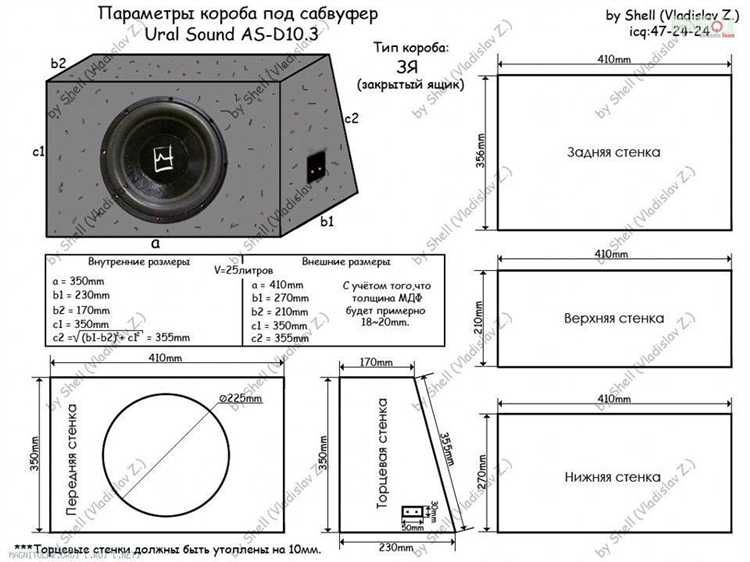

Проверка полученного объема перед сборкой короба
Для точного контроля внутреннего объема короба необходимо учитывать не только размеры внешних стенок, но и толщину материала, крепежа, а также объем внутренних элементов – порта, фазоинвертора и динамика.
Рассчитайте внутренние размеры короба, вычтя из внешних толщину стенок с каждой стороны. Например, если толщина фанеры 18 мм, вычтите по 36 мм с каждой стороны (по 18 мм с двух противоположных стенок).
Объем внутренних деталей учитывается следующим образом: объем динамика высчитывается по формуле V = π × (D/2)² × h, где D – диаметр корпуса динамика, h – глубина посадочного места. Аналогично учитывается объем порта, исходя из его внутреннего сечения и длины.
Общий внутренний объем короба получается как объем чистого внутреннего пространства минус суммарный объем динамика, порта и любых других конструктивных элементов. Если итоговый объем отличается от заданного более чем на 3–5%, необходимо скорректировать размеры.
Проверяйте геометрию с помощью плотного каркаса или шаблонов, собирая пробный макет из недорогого материала. Это позволяет выявить ошибки в расчетах и избежать искажений звука после окончательной сборки.
При наличии свободного времени полезно провести расчет в специализированных программах или использовать онлайн-калькуляторы, которые помогут избежать типичных ошибок, особенно связанных с толщиной материала и внутренними препятствиями.
Вопрос-ответ:
Как правильно рассчитать внутренний объем короба с учётом толщины материала?
Для расчёта внутреннего объема короба сначала нужно определить внешний размер с учётом толщины стенок. От общего внешнего объема необходимо вычесть объем, занимаемый стенками, внутренними перегородками и элементами крепления. Толщина материала вычитается с каждой стороны, поэтому внутренние размеры уменьшаются на двойную толщину. После этого можно вычислить внутренний объем умножением внутренней ширины, высоты и глубины.
Как учитывать объём порта при расчёте короба для сабвуфера?
Порт занимает часть внутреннего пространства, поэтому его объём следует вычесть из общего внутреннего объёма корпуса. Это связано с тем, что порт создаёт дополнительный воздушный объём, который влияет на настройку акустического оформления. Для точности нужно измерить длину и диаметр порта и вычислить его объём по формуле объёма цилиндра, а затем скорректировать общий объём короба.
Почему важна форма короба и как она влияет на звучание сабвуфера?
Форма короба влияет на распределение звуковых волн и предотвращает появление резонансов внутри корпуса. Прямоугольные короба с параллельными стенками могут создавать стоячие волны, ухудшающие качество звука. Использование скошенных или изогнутых стенок помогает минимизировать эти эффекты и сделать звучание более ровным и чистым.
Как определить оптимальный объём короба для конкретной модели сабвуфера?
Оптимальный объём выбирается на основе технических параметров динамика, которые обычно указываются в паспорте или спецификации. Среди них важны резонансная частота, добротность и эквивалентный объём. Существует несколько типов акустического оформления (закрытый, фазоинвертор и др.), для каждого из которых рекомендуются определённые диапазоны объёма. Можно воспользоваться специальными калькуляторами или программами для расчёта, учитывающими эти параметры.
Как проверить, соответствует ли собранный короб нужному объёму до установки динамика?
Для проверки можно использовать воду или мелкие гранулы (например, пенопластовые шарики), чтобы заполнить внутреннее пространство. Измерив количество жидкости или материала, можно получить фактический внутренний объём. Такой способ помогает выявить ошибки в размерах и при необходимости подкорректировать конструкцию перед окончательной сборкой.
