Диодный мост в генераторе преобразует переменный ток в постоянный, обеспечивая стабильное питание электрической сети автомобиля. Неисправность хотя бы одного диода приводит к снижению напряжения, зарядка аккумулятора становится нестабильной, а на панели приборов может загореться индикатор аккумулятора.
Для проверки необходим мультиметр с функцией измерения сопротивления и диодного теста. Перед началом генератор отключают от бортовой сети и извлекают из автомобиля, чтобы исключить влияние посторонних цепей. Клеммы диодов должны быть чистыми и сухими для получения корректных показаний.
Исправный диод пропускает ток только в одном направлении. При проверке мультиметром в режиме «диод» прямое включение должно показывать падение напряжения в пределах 0,5–0,7 В, обратное – бесконечное сопротивление. Если в обеих полярностях прибор показывает одинаковое значение или «0», диод замкнут, а при «1» в обоих направлениях – обрыв.
Как определить исправность диодного моста перед проверкой
Перед измерениями важно оценить признаки, указывающие на возможные неисправности. Первым сигналом служит падение напряжения на клеммах аккумулятора при работающем двигателе ниже 13 В или выше 14,8 В. Нестабильные показания указывают на дефект выпрямителя.
Следующий способ – проверить нагрев генератора после короткой работы на холостом ходу. Сильное локальное нагревание задней крышки говорит о пробое диодов, вызывающем ток утечки.
Также стоит обратить внимание на посторонний шум и запах. При обрыве диода генератор может работать с повышенной нагрузкой, что вызывает характерный свист ремня и запах нагретой изоляции.
Ещё один показатель – пульсации в бортовой сети. Если при включении фар свет заметно мигает или магнитола теряет сигнал, вероятно, часть диодов не функционирует, и выпрямленный ток содержит переменную составляющую.
Выявление этих симптомов до начала измерений позволяет предположить тип неисправности и сократить время диагностики мультиметром.
Подготовка мультиметра и выбор режима для тестирования
Перед проверкой диодного моста необходимо правильно настроить мультиметр, чтобы исключить искажение показаний и повреждение устройства. Основное внимание уделяется выбору режима и целостности измерительных щупов.
- Установите мультиметр на режим «Прозвонка диодов» (значок в виде стрелки с линией). Этот режим позволяет определить падение напряжения на переходе, что важно для оценки исправности диода.
- Если функция «Диод» отсутствует, используйте режим измерения сопротивления с минимальным пределом (200 или 600 Ом), но учитывайте, что показания будут менее точными.
- Проверьте исправность щупов: соедините их между собой. Прибор должен показать значение, близкое к нулю (в режиме сопротивления) или звуковой сигнал (в режиме прозвонки).
- Отключите генератор от аккумулятора, чтобы исключить влияние остаточного напряжения на измерения и защитить мультиметр.
- Не применяйте режим измерения напряжения, так как это приведет к неверным результатам и может повредить щупы или элемент моста.
После выбора правильного режима убедитесь, что полярность подключаемых щупов соблюдена: красный на предполагаемый анод, черный на катод. Это позволит корректно оценить падение напряжения и выявить пробой или обрыв.

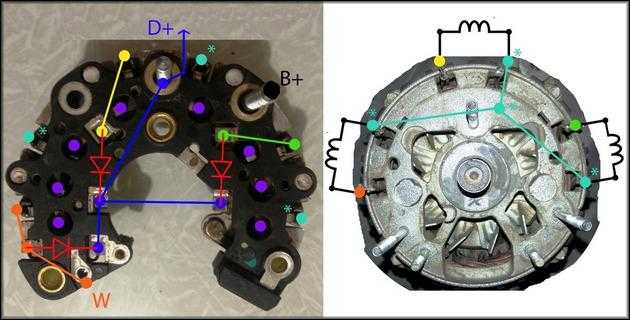

Проверка прямого и обратного сопротивления диодов
Для оценки исправности диодов в мосте необходимо измерить сопротивление в двух направлениях. Прямое сопротивление проверяется при подключении красного щупа мультиметра к аноду, а черного – к катоду. Обратное – при смене полярности.
Алгоритм проверки:
- Перевести мультиметр в режим «Прозвонка диодов» или измерения сопротивления до 2 кОм.
- Поменять щупы местами для проверки обратной полярности. Исправный элемент покажет «OL» или сопротивление выше 1 МОм.
- Повторить измерения для каждого диода моста, включая дополнительные шунтирующие элементы, если они предусмотрены конструкцией.
Если сопротивление в обеих полярностях близко к нулю – диод пробит. Если в обоих случаях «OL» или очень высокое сопротивление – обрыв.
Проверку выполняйте при отключенном генераторе и разряженном конденсаторе регулятора, чтобы исключить искажения показаний.
Как измерить утечку тока через диоды
Для проверки утечки необходимо использовать мультиметр с режимом измерения постоянного тока в микроамперах. Сначала отключите диодный мост от генератора и снимите все соединения, чтобы исключить влияние цепей автомобиля. Это позволит получить достоверные показания.
Установите мультиметр на минимальный предел измерения тока (обычно 200 µA). Подключите положительный щуп к аноду проверяемого диода, а отрицательный – к катоду. В нормальном состоянии ток утечки в обратной полярности не должен превышать 5–10 µA. Значения выше 20 µA указывают на повреждение диода и необходимость замены моста.
Для более точной диагностики повторите измерения при температуре около 60 °C, нагрев диод феном. Повышенная температура ускоряет проявление дефектов: исправный элемент сохранит утечку на том же уровне, а поврежденный покажет рост тока в несколько раз.
Измеряйте утечку поочередно для всех диодов, включая дополнительные, если они присутствуют. Игнорирование одного неисправного элемента приводит к падению напряжения и разрядке аккумулятора во время стоянки.
Выявление пробоя диодов в диодном мосту
Пробой диода в мосту приводит к обратной проводимости и утечке тока, что вызывает разряд аккумулятора и перегрев генератора. Проверка выполняется мультиметром в режиме «прозвонки» или измерения сопротивления.
В исправном состоянии прямое сопротивление находится в пределах 400–800 Ом (или падение напряжения 0,4–0,7 В в режиме «диод»), а при смене полярности прибор должен показывать «обрыв» или значение выше 1 МОм. Если при проверке в обоих направлениях сопротивление близко к нулю, диод пробит и пропускает ток в обе стороны. Сопротивление в десятки кОм в прямом направлении также указывает на деградацию перехода.
Для более точной диагностики проверьте каждый диод отдельно, исключив параллельные цепи. При наличии хотя бы одного пробитого элемента диодный мост подлежит замене, так как восстановление отдельных диодов не обеспечивает долговечной работы узла.
При проверке диодного моста мультиметром в режиме проверки диодов или измерения сопротивления, нормальные значения на прямом включении должны находиться в пределах от 0,4 до 0,8 В при измерении падения напряжения на каждом диоде. Если мультиметр показывает значение значительно ниже 0,3 В или около нуля, это указывает на короткое замыкание диода.
При обратном включении сопротивление должно быть максимально высоким или мультиметр должен показывать «обрыв» (OL, 1 или аналогично). Если же в обратном направлении фиксируется низкое сопротивление, диод пробит и требует замены.
Если хотя бы один диод в мосту не соответствует указанным нормам, возникает ток утечки, что приведет к нестабильной работе генератора и снижению выходного напряжения.
Показания на всех шести диодах диодного моста должны быть симметричны: значения прямого падения напряжения не должны сильно отличаться друг от друга. Разброс более 0,2 В свидетельствует о частичной деградации или повреждении.
Вопрос-ответ:
Как правильно настроить мультиметр для проверки диодного моста генератора?
Перед началом измерений переключите мультиметр в режим проверки диодов или в режим измерения сопротивления с низкими значениями. Если такого режима нет, подойдет режим измерения сопротивления в килоомах с минимальным пределом. Проверьте исправность щупов и убедитесь, что контакты чистые и плотные. Только после этого можно приступать к проверке каждого диода по отдельности, замеряя прямое и обратное сопротивление.
Какие признаки неисправности диодов диодного моста можно выявить с помощью мультиметра?
При проверке исправного диода мультиметр покажет низкое сопротивление в прямом направлении и очень высокое — в обратном. Если в обе стороны наблюдается одинаково низкое сопротивление, это свидетельствует о пробое диода. Если сопротивление высокое в обе стороны, значит диод разомкнут. Такие данные указывают на необходимость замены диодного моста.
Можно ли проверять диодный мост генератора без его демонтажа?
В некоторых случаях возможно провести тестирование диодов, не снимая мост с генератора, если есть доступ к контактам и можно исключить влияние других цепей. Однако точность таких измерений ниже, так как параллельные элементы могут влиять на показания. Для наиболее точного анализа лучше демонтировать диодный мост и проверить каждый диод отдельно.
Как интерпретировать результаты измерений прямого и обратного сопротивления диодов в мосту?
При замере в прямом направлении мультиметр должен показать напряжение порядка 0,5–0,7 В (при режиме проверки диодов) или низкое сопротивление. В обратном направлении сопротивление должно быть очень высоким или бесконечным (обрыв цепи). Если показания не соответствуют этим параметрам, это указывает на дефект: пробой, утечку или обрыв диода, что негативно сказывается на работе генератора.
