Разборка двигателя ВАЗ 2108 требует точного соблюдения последовательности действий и аккуратного обращения с узлами. Этот мотор – карбюраторный, рядный, с рабочим объёмом 1.3–1.5 литра, восьмиклапанный, с верхним расположением распредвала. Основные причины для его полной разборки – капитальный ремонт, замена поршневой группы, устранение стука, перегрева или чрезмерного расхода масла.
Перед началом необходимо подготовить минимальный набор инструментов: набор торцевых головок (от 10 до 19 мм), вороток с трещоткой, рожковые ключи, отвёртки, съёмник шкива, динамометрический ключ. Работы удобнее проводить на чистой поверхности с хорошим освещением. Двигатель желательно предварительно промыть снаружи, чтобы избежать попадания грязи внутрь при разборке.
В обязательном порядке следует слить масло и охлаждающую жидкость, отключить аккумулятор и снять навесное оборудование. При разборке каждый снятый элемент необходимо осматривать на предмет износа и откладывать в порядке демонтажа. Критически важно фиксировать порядок установки шестерён, метки фаз газораспределения, положение поршней и вкладышей, особенно если в планах – обратная сборка.
Особое внимание нужно уделить состоянию головки блока цилиндров: проверяются клапаны, направляющие втулки, пружины, поверхность прилегания к блоку. Коленвал осматривается на предмет задиров и люфта, шейки измеряются микрометром. Все резьбовые соединения перед сборкой необходимо очистить и при необходимости заменить повреждённые шпильки и болты.
Подготовка инструмента и безопасное отключение аккумулятора
Перед началом работ необходимо подготовить следующий набор инструмента: комплект торцевых ключей (включая головки на 10, 13, 17 и 19 мм), вороток с удлинителем, набор плоских и крестовых отвёрток, шестигранники, съёмник шкива, монтажка, трещотка и головка Е8 для демонтажа элементов ГБЦ. Также потребуются ёмкости для слива масла и охлаждающей жидкости, чистые тряпки и перчатки с плотным покрытием.
Автомобиль устанавливается на ровной площадке, фиксируется стояночным тормозом и дополнительно подпирается противооткатными упорами. Ключ зажигания извлекается, чтобы исключить случайный запуск двигателя.
Перед отсоединением аккумулятора важно убедиться, что все электропотребители отключены. Сначала снимается минусовая клемма с помощью ключа на 10 мм, затем – плюсовая. Порядок демонтажа соблюдать строго, чтобы избежать короткого замыкания. Клеммы рекомендуется изолировать, особенно при работе в условиях повышенной влажности или при наличии металлических инструментов рядом.
После отсоединения аккумулятора проверяется отсутствие остаточного напряжения на контактных группах с помощью мультиметра. При наличии следов окисления на клеммах их необходимо очистить металлической щёткой и обработать консервационной смазкой перед последующей сборкой.
Снятие капота и демонтаж навесного оборудования
Перед снятием капота необходимо отключить клеммы от аккумулятора, чтобы избежать случайного замыкания при демонтаже навесных элементов. Для снятия капота потребуется ключ на 13 и помощник, так как капот достаточно тяжёлый и неудобен для одиночного демонтажа.
Откройте капот, зафиксируйте его упором. Отсоедините шланг омывателя и разъедините проводку подсветки (если установлена). Открутите по две гайки с каждой стороны петель капота. Удерживая капот в вертикальном положении, аккуратно снимите его с петель и отложите в сторону.
Навесное оборудование включает генератор, стартер, карбюратор (или инжекторный модуль), трамблёр, насос ГУР (если установлен), компрессор кондиционера (если есть) и систему охлаждения. Демонтаж начинается с генератора. Ослабьте регулировочный болт, снимите ремень и отсоедините провода. Затем полностью открутите крепления и извлеките генератор.
Стартер демонтируется снизу. Отключите питающий кабель и управляющий провод. Открутите два крепёжных болта и аккуратно извлеките стартер через нижнюю часть моторного отсека.
Карбюратор снимается после отсоединения всех топливных и вакуумных шлангов, тросика газа и электропроводки. Открутите четыре гайки крепления к коллектору и снимите устройство. При инжекторной системе снимите модуль вместе с топливной рампой, отключив форсунки и разъёмы датчиков.
Трамблёр снимается после отсоединения высоковольтных проводов и разъёма питания. Ослабьте крепёжную скобу и аккуратно извлеките его из посадочного места, запомнив ориентацию бегунка.
Насос гидроусилителя и компрессор кондиционера (если имеются) отсоединяются после снятия ремня привода, отключения магистралей и демонтажа креплений. Компрессор желательно отводить в сторону, не разгерметизируя систему.
Система охлаждения снимается в последнюю очередь. Слейте охлаждающую жидкость через сливное отверстие радиатора. Снимите патрубки, отсоедините вентилятор и демонтируйте радиатор. Бачок охлаждающей жидкости также отсоединяется вместе с креплениями.
Как слить охлаждающую жидкость и масло перед разборкой
Перед началом разборки двигателя необходимо полностью слить охлаждающую жидкость и моторное масло, чтобы исключить пролив жидкости на рабочую зону и упростить демонтаж компонентов.
Сначала производится слив охлаждающей жидкости. Для этого снимается крышка расширительного бачка, затем откручивается сливная пробка на нижнем бачке радиатора (с правой стороны внизу). Под пробку подставляется ёмкость объёмом не менее 5 литров. После того как жидкость перестанет вытекать, отсоединяется нижний патрубок радиатора и шланг подогрева дроссельного узла. Также рекомендуется снять патрубок от термостата к головке блока, чтобы обеспечить максимальное опорожнение системы.
Далее выполняется слив моторного масла. Откручивается пробка сливного отверстия на картере двигателя ключом на 17. Под отверстие подставляется чистая ёмкость объёмом не менее 4 литров. После слива масла снимается масляный фильтр при помощи съёмника или проработанного ремня. Резьбовую часть и посадочную плоскость фильтра очищают ветошью. Убедитесь, что уплотнительное кольцо фильтра не осталось на блоке.
После завершения слива жидкостей рекомендуется временно установить сливные пробки обратно, чтобы в картер и систему охлаждения не попадал мусор в процессе дальнейшей разборки.

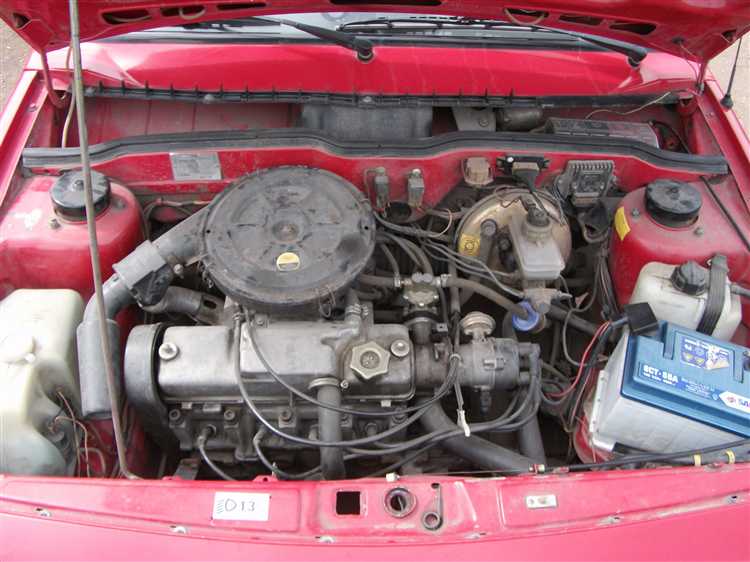

Отсоединение топливной системы и системы зажигания
Перед началом работ необходимо сбросить давление в топливной системе. Для этого отсоединяется клемма «минус» от аккумулятора, затем ослабляется хомут подачи топлива у входа в топливную рампу. Остатки бензина собираются в подготовленную ёмкость.
- Снимите воздушный фильтр, обеспечив доступ к карбюратору или инжектору (в зависимости от модификации двигателя).
- Отсоедините топливоподающий и обратный шланги от штуцеров. Используйте ключи соответствующего размера, избегая перегибов и повреждений шлангов.
- Заглушите открытые концы шлангов заглушками или плотно вставленными болтами, чтобы исключить попадание грязи и испарение топлива.
Для автомобилей с карбюратором дополнительно отключается провод электромагнитного клапана и тяга привода дроссельной заслонки. У инжекторных версий требуется снять разъёмы с форсунок и регулятора холостого хода.
Переходя к системе зажигания:
- Отсоедините высоковольтные провода от свечей зажигания, аккуратно потянув за наконечники, а не за провод.
- Снимите крышку распределителя зажигания (если установлена) и отсоедините провода от катушки зажигания и коммутатора.
- Маркируйте все провода, чтобы избежать ошибок при обратной сборке.
Провода и элементы зажигания временно закрепите в стороне, чтобы они не мешали дальнейшему демонтажу. После отсоединения всех элементов проверьте, не остались ли подключённые разъёмы или шланги, которые могут быть повреждены при демонтаже двигателя.
Снятие головки блока цилиндров ВАЗ 2108
Перед началом демонтажа головки блока необходимо убедиться, что двигатель остыл и полностью слита охлаждающая жидкость. Отключение аккумулятора должно быть выполнено заранее.
- Снимите воздушный фильтр вместе с корпусом, открутив крепления и отсоединив шланги.
- Ослабьте натяжение ремня генератора и снимите сам ремень.
- Отсоедините топливоподающие шланги от карбюратора или инжектора, предварительно зажав их, чтобы избежать вытекания топлива.
- Открутите гайки крепления выпускного коллектора к головке блока и отведите коллектор в сторону. При необходимости снимите приёмную трубу.
- Отсоедините провода датчиков, установленных на головке: температуры охлаждающей жидкости, детонации, положения распределительного вала и других, если предусмотрено.
- Снимите крышку головки блока, открутив болты по периметру. Обратите внимание на герметичность прокладки.
- Выставьте коленчатый вал по метке ВМТ первого цилиндра. Совместите метку на шкиве распределительного вала с меткой на корпусе ГРМ.
- Ослабьте натяжной ролик и снимите ремень привода ГРМ. Убедитесь, что метки совмещены перед снятием.
- Открутите гайки крепления оси коромысел в строгой последовательности (от краёв к центру), чтобы избежать деформации. Снимите ось с коромыслами.
- Снимите штанги толкателей, запомнив их порядок – желательно промаркировать или разложить по порядку.
- Открутите болты крепления головки блока к блоку цилиндров в обратной последовательности затяжки (от центра к краям). Используйте вороток с головкой на 12-гранниковую головку.
- Осторожно приподнимите головку блока. Если она не поддаётся, аккуратно постучите по её краям деревянным молотком. Не используйте металлические предметы во избежание повреждений.
После снятия головки блока осмотрите её на наличие трещин, прогаров, искривлений. Очистите привалочную плоскость от остатков старой прокладки. Перед установкой головки необходимо заменить прокладку на новую.
Демонтаж поршневой группы и коленчатого вала
После снятия головки блока и блока цилиндров приступают к демонтажу поршневой группы. Для начала аккуратно откручивают крышки коренных подшипников коленчатого вала, предварительно отметив их положение для последующей сборки.
Снимают крышки подшипников, извлекая коленчатый вал из блока. При этом важно поддерживать вал, чтобы избежать повреждений и деформаций.
Далее отворачивают крышки шатунных подшипников. Поршни извлекают вместе с шатунами, осторожно вынимая их из цилиндров. Рекомендуется аккуратно снять стопорные кольца поршневых пальцев и вынуть пальцы для разделения поршней и шатунов.
Осматривают состояние поверхности поршней, шатунов и подшипников на наличие износа, трещин и задиров. При необходимости проводят дефектовку и замену деталей.
Коленчатый вал при демонтаже стоит разместить на чистой и ровной поверхности, чтобы избежать попадания грязи в масляные каналы и повреждений шеек.
Особое внимание уделяют порядку и расположению деталей для правильной сборки. Все болты и крышки необходимо подписать или сфотографировать для точного восстановления положения.
Проверка износа деталей после разборки
Начинайте с визуального осмотра цилиндров на наличие задиров, трещин и коррозии. Допустимый износ по диаметру цилиндра для ВАЗ 2108 – не более 0,05 мм от номинала. Измеряйте диаметры микрометром и замеряйте овальность на трёх уровнях.
Поршни осматривайте на наличие задиров и деформаций. Обратите внимание на состояние канавок под поршневые кольца и замеры зазоров кольца-поршень с помощью щупа. Максимально допустимый зазор в замке кольца – 0,3 мм.
Пальцы поршней должны быть без задиров и люфтов. Проверяйте посадочные отверстия и состояние масляных канавок. Износ шатунных шеек коленвала не должен превышать 0,02 мм от номинального размера.
Коленчатый вал проверяйте на отсутствие трещин, задиров и на биение. Используйте индикатор часового типа для проверки биения шейки коленвала, допустимое значение – до 0,02 мм.
Головка блока цилиндров не должна иметь трещин и деформаций. Проверьте плоскость прилегания с помощью линейки и щупа, зазор не должен превышать 0,1 мм на длине 1 метра.
Клапаны и седла проверяйте на износ и прилипание. Для оценки качества прилегания капните керосин – если он не задерживается, седло требует притирки или замены.
Проверяйте состояние распредвала на износ кулачков и шеек. Максимальный износ – 0,05 мм от номинального размера. Измерьте люфт распредвала в подшипниках.
Поршневые кольца осматривайте на изломы и деформации. Замеры зазоров по кольцу в цилиндре выполняйте с помощью щупов, максимально допустимый зазор – 0,25 мм.
Все подшипники скольжения должны быть без задиров и с равномерным износом. Измеряйте их внутренние диаметры микрометром и сравнивайте с техническими нормами.
При сомнениях в состоянии деталей предпочтительнее замена, так как износ влияет на компрессию и долговечность двигателя.
Организация хранения деталей и подготовка к сборке
После разборки двигателя все детали необходимо тщательно сортировать и маркировать. Используйте пластиковые контейнеры с крышками или отдельные коробки для крупных узлов – поршней, шатунов, клапанов, головки блока. Каждая ёмкость должна иметь яркую этикетку с указанием наименования детали и места её установки.
Мелкие элементы – гайки, шайбы, болты – храните в прозрачных пакетах или разделителях с пометками о позиции. При этом группируйте крепёж по диаметру и длине, что облегчает поиск при сборке.
Поверхности деталей, подверженные коррозии, рекомендуется покрыть тонким слоем моторного масла или специализированного консервирующего состава. Для подшипников и втулок используйте чистую ткань, пропитанную техническим вазелином.
Подготовьте рабочее место с чистой и ровной поверхностью, защищённой от попадания пыли и грязи. Вблизи разместите комплект инструментов, смазочные материалы и техническую документацию с порядком сборки.
Перед началом сборки проверьте все детали на наличие повреждений и измерьте критические параметры – диаметр цилиндров, износ вкладышей, толщину прокладок. Запишите результаты в ведомость контроля, чтобы своевременно заменить изношенные элементы.
При хранении поршневых колец и клапанов соблюдайте порядок расположения, соответствующий цилиндрам, чтобы избежать ошибок при установке. Используйте пронумерованные подложки или специальные рамки.
Для защиты уплотнительных колец и прокладок применяйте отдельные герметичные пакеты, чтобы избежать деформаций и загрязнений.
Организуйте маркировку по этапам сборки: детали, которые монтируются первыми, должны находиться ближе к рабочему месту. Это снизит время на поиск и повысит скорость сборочных работ.
Вопрос-ответ:
Как правильно подготовить двигатель ВАЗ 2108 к разборке?
Перед началом разборки двигателя необходимо обеспечить чистоту рабочего места и подготовить все необходимые инструменты. Сначала нужно слить масло и охлаждающую жидкость, чтобы избежать загрязнений и повреждений. Также следует отключить аккумулятор и снять навесное оборудование, такое как генератор и компрессор кондиционера, чтобы обеспечить доступ к двигателю и его компонентам. Важно внимательно маркировать все снятые детали и крепежные элементы, чтобы упростить последующую сборку.
Какие признаки указывают на необходимость разборки двигателя ВАЗ 2108?
Разборка двигателя обычно требуется при наличии посторонних звуков, снижения мощности, повышенного расхода масла или охлаждающей жидкости. Также поводом может стать появление дымов из выхлопной трубы или перегрев мотора. Трещины в головке блока или деформация деталей тоже требуют демонтажа для диагностики и ремонта. Перед разборкой нужно убедиться, что другие причины неисправностей, например проблемы с системой зажигания, исключены.
Как правильно хранить снятые детали двигателя после разборки?
Снятые детали следует размещать на чистой поверхности, используя специальные поддоны или контейнеры. Метки и ярлыки помогут не перепутать детали. Крупные элементы, такие как поршни или коленвал, нужно очистить от загрязнений и защитить от коррозии. Мелкие детали и болты лучше хранить в отдельных емкостях, чтобы избежать потерь. Рекомендуется делать фотографии каждого этапа разборки, чтобы облегчить процесс сборки.
Какие сложности могут возникнуть при демонтаже головки блока цилиндров ВАЗ 2108?
При снятии головки блока цилиндров часто встречаются закисшие или сорванные болты, что осложняет разборку. Чтобы избежать повреждений, стоит использовать специальные смазки и аккуратно откручивать крепеж по установленной последовательности. Неправильный демонтаж может привести к деформации головки или блока. Кроме того, после снятия головки нужно проверить состояние прокладки и наличие трещин на поверхности. В случае сомнений стоит обратиться к специалистам для оценки состояния деталей.
