Как подключить компрессор к микшеру

Компрессор используется для контроля динамического диапазона сигнала, что позволяет избежать перегрузок и сделать звук более стабильным. Для корректной работы важно подключить его к микшеру через подходящий тракт, учитывая особенности конкретной модели оборудования и условия эксплуатации.

Перед началом работы необходимо определить, будет ли компрессор использоваться на одном канале или для общей шины. В первом случае применяются разъёмы insert, расположенные на тыльной панели рядом с входами каналов. Для подключения нужен кабель типа TRS–2×TS, где стерео-штекер подключается к гнезду insert, а два моно-штекера – к входу и выходу компрессора. При работе с общей шиной сигнал подаётся с выхода группы или мастер-выхода на вход компрессора, а затем возвращается на линейный вход или AUX return.

Следует учитывать номинальный уровень сигнала (+4 dBu или −10 dBV) и согласовать его между микшером и компрессором, чтобы избежать искажений. Также важно проверять правильность фазы, особенно при параллельной обработке. После подключения можно переходить к настройке параметров атаки, релиза, порога и коэффициента сжатия, ориентируясь на характеристики источника звука и требуемый результат.

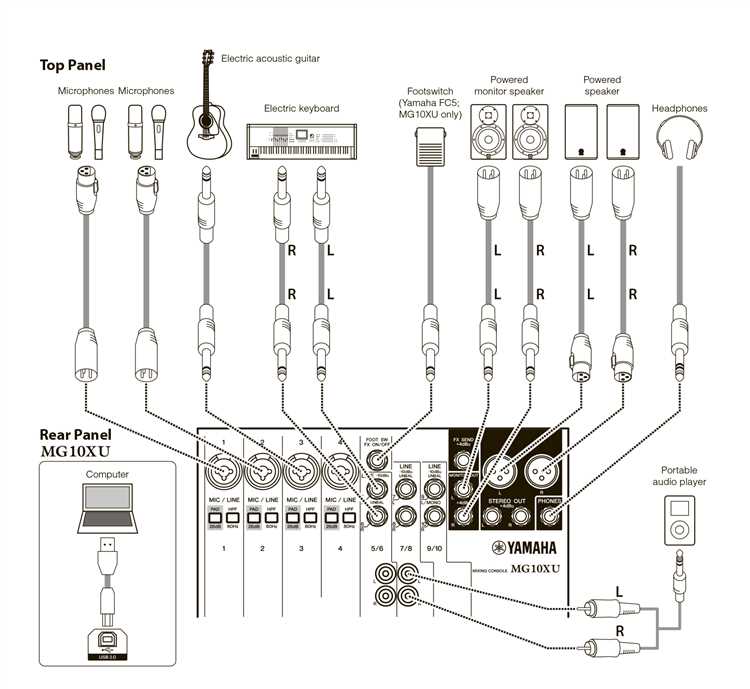

Проверка совместимости разъёмов и кабелей

Перед подключением необходимо определить типы разъёмов на компрессоре и микшере. Чаще всего встречаются XLR, TRS 6,3 мм и RCA. На выходах и входах компрессора указывается маркировка – «Input», «Output», «Send» или «Return», а на микшере – «Insert» или «Line In/Out».

Если микшер оснащён разъёмом «Insert» формата TRS, для подключения используется Y-кабель TRS–2×TS, где штекер TRS подключается к микшеру, а два штекера TS – к входу и выходу компрессора. При использовании балансных XLR-соединений кабель должен иметь одинаковую распайку по всем контактам, чтобы избежать фазы и шумов.

При переходе между разными типами разъёмов применяются качественные переходники или адаптеры, соответствующие стандарту распайки. Неправильный выбор может привести к снижению уровня сигнала или появлению наводок.

Кабели должны иметь экранирование с плотной оплёткой для защиты от электромагнитных помех. Длина линии не должна превышать 5–6 метров при небалансном соединении, чтобы избежать потери высоких частот. Балансные соединения позволяют использовать кабели до 20 метров без заметных искажений.

Подготовка оборудования: заземление и питание

Перед подключением компрессора к микшеру необходимо обеспечить корректное заземление всех устройств. Используйте только исправные сетевые кабели с целыми контактами и проверенной целостностью экрана. Соединение оборудования через розетки без заземляющего контакта недопустимо, так как это повышает риск повреждения техники и появления шумов в сигнале.

Для питания применяйте отдельную линию или качественный сетевой фильтр с защитой от перенапряжений. Это снижает вероятность помех от другого оборудования и защищает электронику от скачков напряжения. Если возможно, используйте стабилизатор напряжения с номиналом, соответствующим суммарной мощности подключаемых устройств.

Размещайте блоки питания так, чтобы исключить перегрев и доступ влаги. Кабели прокладывайте отдельно от силовых линий, особенно вблизи источников электромагнитных помех, чтобы минимизировать наводки на аудиосигнал. При подключении убедитесь, что фазировка розеток соответствует стандарту, а контактные группы не имеют люфта.

Последовательность подключений входа и выхода сигнала

Для корректной работы компрессора и сохранения качества звука важно подключать устройства в строгом порядке. Нарушение последовательности может привести к искажению сигнала или некорректной работе компрессии.

1. Выключить питание микшера и компрессора, чтобы исключить шумы при подключении.
2. Определить канал микшера, на который будет подключён компрессор, и найти на нём разъём Insert (обычно TRS 6,3 мм).
3. Использовать кабель Insert с разветвлением на два моноразъёма: один для отправки сигнала (Send), другой для возврата (Return).
4. Подключить разъём Send кабеля к входу компрессора (Input).
5. Подключить выход компрессора (Output) к разъёму Return на микшере.
6. Проверить фиксацию разъёмов, исключив неполное подключение, которое может вызвать пропадание сигнала.
7. Включить питание оборудования и протестировать прохождение сигнала через компрессор, начиная с минимальных настроек порога срабатывания.

Такой порядок подключения позволяет направить сигнал с выбранного канала микшера на обработку в компрессор и вернуть его обратно без дополнительной маршрутизации.

Настройка уровней входного и выходного сигнала

Перед подачей сигнала на компрессор установите уровень входа на микшере так, чтобы индикатор пиков не достигал красной зоны. Оптимально – держать сигнал в диапазоне от -6 до -3 dB, что обеспечит достаточный запас для обработки.

На компрессоре регулятор Input Gain выставляется так, чтобы при активном сигнале уровень на входном индикаторе устройства находился в пределах 0 dB. Если компрессор имеет переключатель чувствительности, выберите значение, соответствующее уровню линейного выхода микшера.

После настройки входа регулируется Output Gain. Его задача – компенсировать снижение громкости после срабатывания компрессии. Выставьте уровень так, чтобы суммарный выходной сигнал не превышал исходный по громкости и не перегружал следующий в цепи прибор или канал микшера.

При финальной проверке прослушайте сигнал в наушниках или через акустическую систему. Убедитесь, что компрессия работает без искажений и лишних шумов. При необходимости отрегулируйте Input и Output Gain поочерёдно, сохраняя баланс между динамикой и уровнем сигнала.

Использование посыла на внешние компрессоры (insert/aux)

Подключение компрессора через разъём insert используется для обработки полного сигнала канала до его попадания в суммарный микс. Для этого применяется кабель типа «Y» (TRS–2×TS), где стерео-разъём TRS вставляется в insert-выход микшера, а два моно-разъёма идут на вход и выход компрессора. Контакт tip передаёт сигнал на вход устройства, контакт ring принимает обработанный сигнал обратно в канал.

Использование aux-посыла подходит, если требуется отправить часть сигнала на компрессор, а затем вернуть его в отдельный канал микшера. В этом случае подаётся линейный уровень с aux-send на вход компрессора, а его выход подключается к свободному линейному входу. Такой метод позволяет обрабатывать несколько каналов одним устройством, но создаёт параллельную цепь с неизбежной фазовой разницей.

При работе через insert важно следить, чтобы уровень сигнала не превышал допустимый для входа компрессора, иначе возрастает риск перегрузки. В aux-схемах рекомендуется использовать постфейдерный режим посыла для сохранения баланса громкости между обработанным и необработанным сигналом.

Проверка и устранение шумов и фоновых помех

Для выявления шумов отключите компрессор и прослушайте сигнал с микшера. Если шум сохраняется, проверьте кабели на целостность и качество экранирования. Используйте экранированные кабели с надежными разъемами XLR или TRS.

Проверьте заземление оборудования. Отсутствие или неправильное заземление часто вызывает фоновые помехи. Для устранения заземления применяйте разветвители с изоляцией или специальные фильтры помех.

При использовании внешнего питания компрессора убедитесь в отсутствии «земляных петель» между устройствами. Если они есть, примените DI-бокс с гальванической развязкой или изолирующий трансформатор.

Регулируйте уровни входного и выходного сигнала компрессора, избегая перегрузки. Перегрузка вызывает искажения и усиление фонового шума. Оптимальный уровень входа – не выше 0 дБ на индикаторах микшера.

Если шум возникает только при включении компрессора, проверьте состояние внутренних компонентов устройства и качество питания. Использование стабилизатора напряжения уменьшит помехи, связанные с сетевым питанием.

Позиционируйте кабели так, чтобы минимизировать пересечения с силовыми проводами и источниками электромагнитных помех, такими как трансформаторы, лампы накаливания или мобильные устройства.

Для дополнительной фильтрации шума используйте эквалайзер микшера, срезая частоты ниже 30 Гц и выше 16 кГц, где часто концентрируются нежелательные помехи.

Регулярно проверяйте и очищайте контакты разъемов от окисления и загрязнений, обеспечивая стабильный контакт и снижая вероятность появления шума.

Тестовый прогон и финальная проверка работы компрессора

После подключения компрессора к микшеру необходимо провести тестовый прогон, чтобы убедиться в корректной работе и отсутствии помех.

1. Включите микшер и компрессор, убедитесь, что все устройства питаются от одного заземленного источника.
2. Подайте на вход компрессора сигнал – это может быть звук с микрофона или инструментальный сигнал.
3. Проверьте уровень входного сигнала на компрессоре, убедитесь, что он не клипует (не зашкаливает).
4. Настройте параметры компрессора: Threshold (порог срабатывания), Ratio (коэффициент сжатия), Attack (время срабатывания), Release (время восстановления).
5. Наблюдайте за индикаторами на компрессоре, чтобы убедиться в правильной работе схемы сжатия.
6. Прослушайте звук на выходе микшера, сравните с исходным сигналом, обращая внимание на плавность и естественность компрессии.
7. Проверьте наличие шумов и фоновых помех, изменяя положение регуляторов компрессора и микшера.
8. В случае обнаружения шумов проверьте качество кабелей, правильность заземления и соответствие уровней сигнала.
9. Проведите тест с разными типами источников звука для оценки универсальности настроек.

Финальная проверка включает контроль стабильности работы при длительной нагрузке и отсутствие искажений. При необходимости скорректируйте настройки компрессора и повторите тестовый прогон.

Вопрос-ответ:

Как правильно выбрать кабели для подключения компрессора к микшеру?

Для соединения компрессора с микшером обычно используются балансные кабели с разъемами XLR или TRS. Балансные кабели помогают снизить уровень шумов и помех на линии. При выборе обращайте внимание на качество проводника — лучше всего медь с хорошей изоляцией. Длина кабеля должна быть минимально необходимой, чтобы не ухудшать сигнал. Также важно проверить совместимость разъемов компрессора и микшера, чтобы избежать необходимости переходников, которые могут снизить качество связи.

Как проверить правильность подключения компрессора после установки?

После подключения компрессора стоит провести тестовый прогон. Для этого подайте сигнал с микшера через компрессор и прослушайте результат. Обратите внимание на отсутствие шумов и искажений, плавность работы компрессора и соответствие звука вашим ожиданиям. Можно использовать тестовые тоны или музыку с известным характером звука, чтобы определить, корректно ли сработал компрессор. Важен контроль уровней входного и выходного сигнала, чтобы избежать клиппинга и других помех.

Можно ли подключать компрессор к микшеру через посыл (send/return), и чем это отличается от вставки (insert)?

Подключение компрессора через посыл (aux send/return) предполагает отдельный маршрут сигнала, что позволяет регулировать компрессию параллельно исходному сигналу. Такой способ дает больше гибкости в обработке звука. Вставка (insert) же разрывает основной канал и пропускает весь сигнал через компрессор, что дает более прямое воздействие. Выбор способа зависит от поставленных задач: для тонкой настройки с параллельной обработкой лучше использовать посыл, для полной компрессии канала — вставку.

Какие ошибки могут привести к шумам и помехам при подключении компрессора к микшеру?

Частые причины шумов — плохое заземление оборудования, использование некачественных или поврежденных кабелей, несовпадение уровней сигнала между микшером и компрессором, а также неправильное подключение разъемов (например, несоответствие балансных и небалансных линий). Важно проверять заземление, использовать проверенные кабели, а также правильно настраивать уровни входа и выхода на компрессоре. Если помехи сохраняются, стоит проверить, не создают ли их другие устройства, подключённые в цепь.

Как настроить уровни входного и выходного сигнала на компрессоре для оптимальной работы?

Уровень входного сигнала нужно выставлять так, чтобы компрессор получал достаточно громкий сигнал для срабатывания, но без клиппинга. Обычно это достигается установкой входного регулятора компрессора в середину диапазона, с последующей подстройкой. Выходной уровень регулируется так, чтобы компенсировать снижение громкости после сжатия и сохранить баланс с остальными каналами микшера. Для контроля используйте индикаторы уровня и слушайте результат, проверяя, чтобы сигнал был чистым и не перегруженным.
