Ручной тормоз Volkswagen Golf 4 отвечает за надежную фиксацию автомобиля на уклоне и предотвращение самопроизвольного скатывания. Со временем тросы и механизмы натяжения изнашиваются, что снижает эффективность работы ручника и требует корректировки. В среднем необходимость подтяжки возникает после 30–50 тысяч километров пробега, однако срок зависит от условий эксплуатации.
Для качественной регулировки ручника на Golf 4 требуется определить текущее состояние натяжения троса и проверить ход рычага. Если ручник зажимается слишком высоко или не удерживает машину на подъеме, значит натяжение ослабло. Стандартный ход рычага не должен превышать 5–7 щелчков при подъеме, иначе требуется вмешательство.
Процесс подтяжки включает освобождение центральной консоли для доступа к регулировочному механизму, а также правильное выставление усилия на тросе. Неправильная регулировка может привести к преждевременному износу тормозных колодок задних колес или снижению безопасности. В статье приведены детальные инструкции и рекомендации, которые помогут выполнить процедуру без лишних затрат и ошибок.
Подготовка автомобиля и необходимые инструменты для подтяжки ручника
Для корректной подтяжки ручника на Volkswagen Golf 4 необходимо зафиксировать автомобиль на ровной и твердой поверхности. Рекомендуется включить первую передачу или поставить селектор в положение «P» для автоматической коробки и задействовать противооткатные упоры под колёса. Перед началом работы нужно убедиться в полном отсутствии нагрузки на стояночный тормоз.
Важный этап – поднять заднюю часть автомобиля на домкрате, чтобы получить доступ к тросу ручника и механизмам задних тормозов. Для безопасности используйте устойчивые подставки под кузов (сопутствующие к домкрату подставки). Никогда не работайте только на одном домкрате.
Среди инструментов необходимы: набор ключей (обычно 10 и 13 мм), гаечный ключ или трещотка с головками, отвёртка для снятия облицовки консоли (если нужно получить доступ к регулятору ручника), а также тонкий шомпол или пассатижи для регулировки троса.
Для проверки натяжения троса стоит иметь прибор для измерения свободного хода ручника или просто визуально контролировать количество щелчков при подъёме рычага. Наличие технической документации или мануала по модели Golf 4 облегчит процесс и снизит риск ошибок.
Перед началом подтяжки обязательно проверьте состояние задних тормозных колодок и троса – изношенные детали следует заменить, так как подтяжка не исправит механические дефекты.

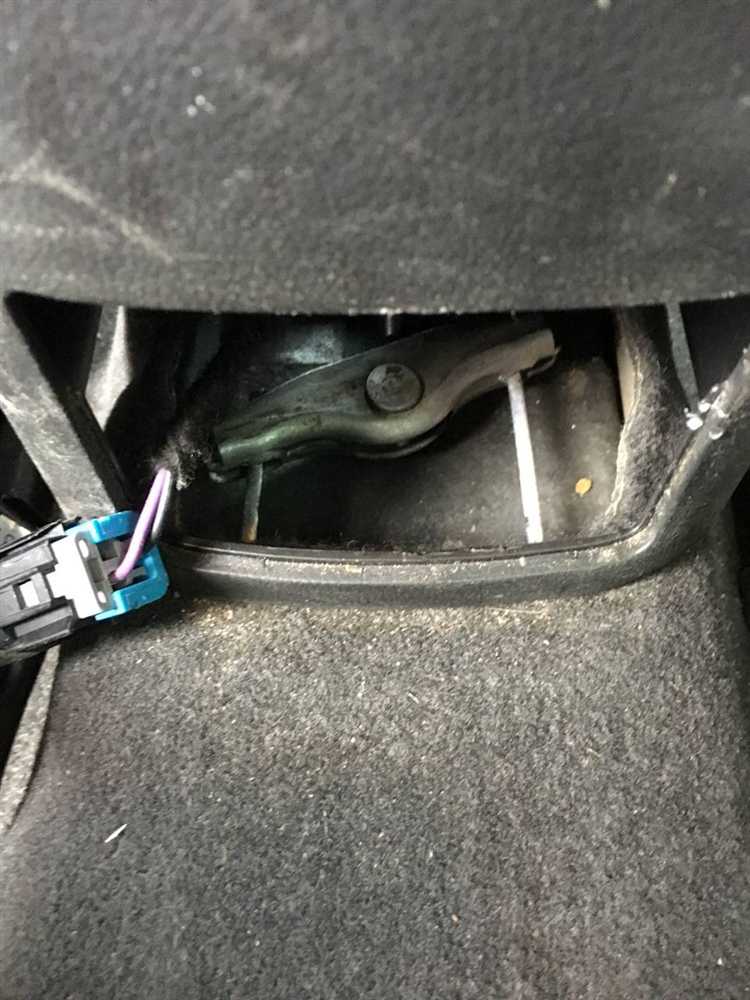

Проверка состояния тормозных колодок и тросов ручника
Начинайте осмотр с задних тормозных колодок. Для Golf 4 с дисковыми тормозами необходимо снять колесо и визуально оценить толщину фрикционных накладок. Минимально допустимая толщина – 3 мм. Если толщина меньше, колодки подлежат замене.
При наличии барабанных тормозов снимите защитный щит и проверьте износ накладок. Значительный износ вызывает снижение эффективности ручника и требует замены деталей.
Тросы ручника проходят от рычага к задним тормозам. Проверьте визуально целостность оболочки и отсутствие коррозии на оголённых участках. При обнаружении заломов, трещин или ржавчины тросы необходимо заменить.
Проверьте натяжение тросов, дернув рычаг ручника. Если рычаг проваливается слишком низко (более 6–7 щелчков), это указывает на ослабление или растяжение тросов, требующее регулировки.
Обязательно осмотрите узлы крепления тросов и направляющие – они должны свободно двигаться без заеданий. При наличии коррозии или механических повреждений очистите и смажьте эти участки специальной смазкой на основе лития или графита.
Пошаговая инструкция по подтяжке ручника с доступом из салона
Для регулировки ручника Volkswagen Golf 4 без демонтажа колёс применяется регулировка троса из салона. Пошаговый порядок действий:
- Поднимите рычаг ручного тормоза до упора и зафиксируйте его в этом положении.

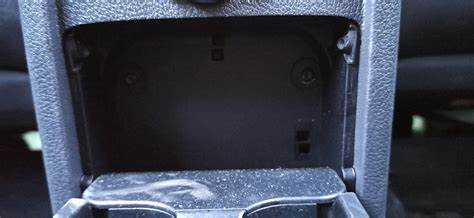

- Снимите пластиковую накладку консоли вокруг ручника. Для этого аккуратно подденьте её отвёрткой или специальным инструментом, чтобы не повредить крепления.
- Под накладкой найдите регулировочный механизм – гайку или барашек на тросе ручника.
- Ключом на 10 мм или рукой (если барашек) закрутите регулировочную гайку по часовой стрелке для подтяжки троса. Делайте по 1–2 оборота.
- Проверяйте усилие и ход рычага после каждой регулировки: оптимально, если ручник фиксируется на 3–4 щелчках при подъёме.
- Если рычаг слишком тугой или срабатывает слишком рано, немного ослабьте гайку, вращая её против часовой стрелки.
- После достижения нужного натяжения установите пластиковую накладку на место, защёлкнув все крепления.
- Опустите рычаг и проверьте свободный ход колёс на подъёмнике или вручную, чтобы убедиться в отсутствии перетормаживания.
Регулировка из салона обеспечивает точную настройку троса без подъёма машины и снятия колёс, экономит время и минимизирует работы с тормозным механизмом.
Регулировка троса ручника снизу под автомобилем
Для доступа к регулировочному механизму троса ручника необходимо поднять автомобиль и надежно зафиксировать на подъемнике или стойках. Под задней частью машины, возле задних колес, найдите участок троса, который ведет к тормозным механизмам. Регулировка происходит на специальной гайке, расположенной на тросе в центральной части между задними колесами.
Ослабьте контргайку с помощью рожкового или накидного ключа на 13 мм, чтобы освободить основной регулировочный болт. Поворачивая болт по часовой стрелке, подтягивайте трос, увеличивая натяжение. Проверяйте усилие подъема ручника в салоне после каждой регулировки – ручник должен фиксироваться на 3–5 щелчков рычага.
Излишняя натяжка приводит к быстрому износу колодок и затрудненному отпусканию ручника. При недостаточной – ручник не удержит автомобиль на уклоне. После достижения необходимого натяжения зафиксируйте контргайку, чтобы сохранить положение троса.
Рекомендуется провести визуальный осмотр троса и защитных гофр перед регулировкой – трос не должен иметь повреждений или сильной коррозии. При обнаружении дефектов трос подлежит замене, поскольку регулировка не устранит проблему.
Как проверить правильность натяжения ручника после регулировки
Проверка на ровной поверхности проводится следующим образом: при поднятом ручнике автомобиль не должен двигаться при попытке легкого покачивания или незначительного давления на педаль тормоза. Если машина сдвигается, натяжение необходимо увеличить.
На наклонной поверхности стоит провести контрольную проверку удержания автомобиля в статике. В случае спуска с уклона 10-15 градусов автомобиль с поднятым ручником не должен катиться назад или вперед.
Для более точной проверки рекомендуется измерить свободный ход рычага ручника. Допустимый ход обычно составляет 30-40 мм до момента натяжения троса. Если ход больше, регулировка выполнена некорректно и требует повторной корректировки.
| Параметр | Норма после регулировки | Метод проверки |
|---|---|---|
| Количество щелчков при подъеме рычага | 3–4 щелчка | Поднять ручник и считать щелчки |
| Свободный ход рычага | 30–40 мм | Измерить линейкой расстояние до натяжения троса |
| Фиксация автомобиля на уклоне | Полная остановка без движения | Проверка на наклоне 10–15° |
При несоответствии параметров следует повторно отрегулировать натяжение троса, учитывая износ компонентов и возможность замены деталей при необходимости.
Возможные проблемы при подтяжке ручника и способы их устранения
Часто встречающиеся сложности при регулировке ручного тормоза на Volkswagen Golf 4 связаны с износом троса, неправильной регулировкой и механическими повреждениями.
- Трос ручника не проворачивается или заедает при регулировке.
Причина: коррозия или износ троса.
Решение: очистить трос от ржавчины, обработать проникающей смазкой (например, WD-40). При сильном износе – заменить трос полностью.
- Ручник не фиксируется на необходимом уровне подъема рычага.
Причина: растянуты или изношены тормозные колодки задних барабанных тормозов.
Решение: проверить износ колодок, при необходимости заменить. После замены провести повторную регулировку.
- Рычаг ручника туго поднимается, требует чрезмерных усилий.
Причина: заедание задних тормозных механизмов, особенно рычагов и пружин.
Решение: разобрать тормозные барабаны, очистить и смазать все движущиеся части, проверить состояние пружин и рычагов, заменить при повреждениях.
- После подтяжки ручника автомобиль продолжает катиться на уклоне.
Причина: неправильная регулировка или растянутый трос.
Решение: проверить длину свободного хода троса, убедиться, что регулировочный болт затянут до отказа. При необходимости подтянуть трос повторно или заменить.
- Шум или скрип при работе ручника.
Причина: загрязнение или отсутствие смазки на тормозных механизмах.
Решение: очистить тормозные узлы, нанести высокотемпературную смазку на подвижные части.
Для эффективного устранения проблем рекомендуется использовать оригинальные или качественные запасные части, а также регулярно проверять состояние элементов ручного тормоза. Контроль за состоянием троса и колодок позволит продлить срок службы и обеспечить надежную работу ручника.
Рекомендации по регулярной проверке и обслуживанию ручника
Для Volkswagen Golf 4 оптимальный интервал проверки ручника – каждые 10 000 км или раз в год. Контроль натяжения троса важен для обеспечения надежной фиксации автомобиля на уклоне. При ослабленном тросе фиксатор может не удержать машину, а чрезмерно натянутый приводит к ускоренному износу тормозных колодок.
Проверка начинается с визуального осмотра троса и креплений под днищем автомобиля. На наличие коррозии, повреждений или излишнего провисания троса обращают особое внимание. Любые трещины или признаки износа требуют немедленной замены компонента.
Из салона следует оценить ход рычага ручника. Норма – 3-5 щелчков при подъеме до упора. Если количество щелчков увеличивается, это сигнал к подтяжке или замене троса. Одновременно проверяют реакцию на включение ручника – задние колеса должны блокироваться без скольжения.
Для обслуживания рекомендуют очищать узлы трения и смазывать трос специальной смазкой на основе лития или графита, исключая попадание масла на тормозные колодки и барабаны. Это предотвращает заедание и коррозию, сохраняя плавность хода рычага.
При замене колодок или обслуживании задних тормозов всегда проверяют и регулируют натяжение ручника заново, чтобы избежать несоответствия работы системы. Несоблюдение этой процедуры ведет к снижению эффективности стояночного тормоза.
Использование оригинальных запчастей Volkswagen или проверенных аналогов гарантирует долговечность и безопасность работы ручника. Рекомендуется вести журнал обслуживания с фиксацией даты и пробега для контроля своевременности проверок.
Вопрос-ответ:
Как понять, что ручник на Volkswagen Golf 4 ослаблен и требует подтяжки?
Если рычаг ручника нужно поднимать слишком высоко, чтобы зафиксировать автомобиль, или же машина начинает медленно катиться на подъёме при зажатом ручнике, это признаки ослабления. Кроме того, проверка на ровной поверхности — при затянутом ручнике колёса не должны свободно вращаться. Такие симптомы указывают на необходимость регулировки троса и тормозных колодок ручника.
Можно ли подтянуть ручник самостоятельно без посещения автосервиса?
Да, подтяжку ручника на Volkswagen Golf 4 часто делают самостоятельно. Для этого потребуется набор простых инструментов — гаечные ключи, возможно, отвёртка и домкрат для удобства доступа. Процесс включает регулировку троса, который находится под днищем или в салоне, а также проверку работы тормозных механизмов задних колёс. Важно внимательно следовать последовательности действий, чтобы не повредить детали и обеспечить правильное натяжение.
Где находится регулировочный механизм троса ручника на Volkswagen Golf 4?
Регулировочный механизм обычно расположен под автомобилем, в зоне перехода троса к задним тормозам, либо непосредственно возле рычага ручника в салоне. Под днищем это может быть гайка или барашек, позволяющие подтянуть или ослабить трос. В некоторых модификациях доступ к регулировке осуществляется через центральную консоль, сняв защитные панели. Важно точно определить место для корректной настройки.
Какие ошибки часто возникают при подтяжке ручника и как их избежать?
Частая ошибка — слишком сильное затягивание троса, что вызывает преждевременный износ тормозных колодок и может блокировать задние колёса. Другой момент — недостаточная проверка свободного хода рычага, из-за чего ручник не фиксируется надёжно. Чтобы избежать проблем, следует регулировать трос постепенно, проверяя усилие и поведение колёс после каждой регулировки. Также важно осмотреть состояние колодок и тросов, при необходимости заменить изношенные детали.
Как проверить правильность настройки ручника после регулировки на Volkswagen Golf 4?
После подтяжки ручника рекомендуется проверить его работу на уклоне и ровной поверхности. На ровной дороге затянутый ручник не должен позволять задним колёсам вращаться. На подъёме автомобиль должен устойчиво стоять без движения. Кроме того, при отпускании ручника рычаг должен возвращаться в исходное положение без заеданий. Если все эти условия соблюдены, настройка выполнена корректно.
Какие признаки указывают на необходимость подтяжки ручного тормоза на Volkswagen Golf 4?
Если ручник нужно поднимать слишком высоко, чтобы зафиксировать автомобиль, или он не удерживает машину на уклоне, это говорит о слабом натяжении троса. Также возможны посторонние звуки при подтягивании или ощущение провисания рычага. В таких случаях стоит проверить и подтянуть ручник, чтобы обеспечить надежную фиксацию и безопасность при парковке.
Как правильно подтянуть ручник на Volkswagen Golf 4 с доступом из салона?
Для подтяжки ручника из салона необходимо снять пластиковую накладку вокруг рычага стояночного тормоза. Под рычагом расположен регулировочный винт или гайка, которой регулируют натяжение троса. Медленно вращая этот элемент по часовой стрелке, подтягивают трос до тех пор, пока ручник не начнёт фиксировать автомобиль после 3–4 щелчков. После регулировки нужно проверить работу ручника, подняв и опуская рычаг, и убедиться, что машина стоит неподвижно на подъёме.
