Реле регулятор отвечает за стабильное напряжение в электрической сети автомобиля. На моделях ВАЗ этот элемент контролирует зарядку аккумулятора и предотвращает перегрузку электросистемы. Неправильная работа реле может привести к разряду АКБ или повреждению электрооборудования.
Для точной диагностики состояния реле необходимо использовать мультиметр и соблюдать определённую последовательность проверочных действий. Перед началом тестирования важно убедиться в исправности генератора и отсутствии повреждений на контактах и проводах.
Данная инструкция содержит подробный алгоритм проверки реле регулятора ВАЗ, позволяющий выявить неисправности без использования специализированного оборудования. Каждому шагу соответствует конкретная проверка, что снижает риск ошибки и обеспечивает объективную оценку работоспособности элемента.
Определение признаков неисправности реле регулятора
Основной симптом выхода из строя реле регулятора – нестабильное напряжение генератора. При исправном устройстве напряжение на клеммах аккумулятора должно поддерживаться в пределах 13,8–14,5 В при работающем двигателе и повышенных оборотах.
Если напряжение падает ниже 12 В или превышает 15 В, это указывает на возможный сбой в работе реле регулятора.
Другой признак – периодическое перегорание предохранителей или перегрев компонентов генератора. Нестабильность в работе электрооборудования автомобиля, включая мерцание или гашение лампочек приборов, также свидетельствует о неисправности регулятора напряжения.
Визуально можно проверить корпус реле регулятора на наличие следов плавления, обгорания контактов или коррозии. Эти дефекты ухудшают контакт и нарушают работу устройства.
Для более точной диагностики следует измерить выходное напряжение мультиметром на клеммах генератора при различных оборотах двигателя. Отсутствие повышения напряжения при увеличении оборотов указывает на неисправность регулятора.
Кроме того, можно проверить состояние и сопротивление обмоток генератора, так как дефекты в них часто путают с поломкой регулятора.
Подготовка инструментов и оборудования для проверки
Для проверки реле регулятора генератора ВАЗ потребуются: цифровой мультиметр с функцией измерения напряжения и сопротивления, отвертка с изолированной ручкой, щупы для мультиметра, клеммник для надежного подключения, а также источник питания 12 В – аккумулятор автомобиля или отдельный блок питания с соответствующими характеристиками.
Рекомендуется подготовить изолирующие перчатки для безопасной работы с электрическими цепями автомобиля. Также подготовьте схему подключения реле регулятора, чтобы быстро ориентироваться в контактах при проверке.
Если планируется тестирование реле в снятом виде, дополнительно подготовьте тестовую панель или клеммную колодку для удобного подключения. При проверке на автомобиле обеспечьте устойчивое крепление корпуса генератора для исключения случайных смещений и коротких замыканий.
Как снять реле регулятор с генератора ВАЗ
Для демонтажа реле регулятора сначала отключите минусовую клемму аккумулятора.
Отсоедините все электрические разъемы от реле регулятора, аккуратно сжав фиксаторы.
Осмотрите место крепления: обычно реле фиксируется двумя винтами М4 или защелками.
Отвинтите крепежные винты с помощью крестовой отвертки или аккуратно освободите защелки.
Плавно снимите реле регулятор с генератора, избегая повреждения проводов и пластиковых элементов.
При наличии загрязнений очистите контактные площадки сухой ветошью перед повторной установкой или проверкой.
Проверка сопротивления обмоток реле регулятора мультиметром
Для проверки сопротивления обмоток реле регулятора потребуется цифровой мультиметр с функцией измерения сопротивления (Ом).
- Отключите реле регулятора от генератора и снятые провода, чтобы избежать помех в измерениях.
- Переведите мультиметр в режим измерения сопротивления (Ом), выбрав подходящий предел (обычно 200 Ом или ближе к нему).
- Запишите показания мультиметра. Нормальное сопротивление обмоток регулятора ВАЗ обычно находится в диапазоне 30–60 Ом, но точные значения зависят от модели реле.
- Измерьте сопротивление каждой обмотки отдельно. Если сопротивление равно нулю или стремится к бесконечности, обмотка повреждена.
Если сопротивление обмоток сильно отличается от нормативных значений или обнаружено замыкание, реле регулятор необходимо заменить.

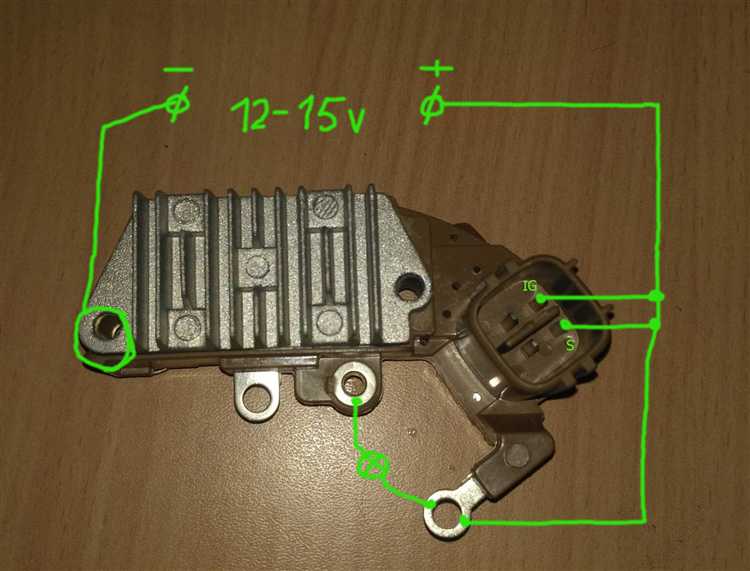

Проверка работоспособности реле регулятора на стенде
Для тестирования реле регулятора на стенде потребуется источник питания 12 В и нагрузочный элемент – лампа накаливания на 12 В или сопротивление с мощностью не менее 10 Вт.
Подключите нагрузку к выходу реле и наблюдайте за изменением напряжения на выходе при подаче питания. При исправном реле напряжение стабилизируется в пределах 13,8–14,5 В.
Если напряжение не поднимается выше 12 В или скачет, реле регулятор неисправен.
Реле, которое не переключает нагрузку или имеет постоянное напряжение без регулировки, подлежит замене.
Диагностика реле регулятора с использованием контрольной лампы
Для проверки реле регулятора генератора ВАЗ потребуется контрольная лампа на 12 В с проводами и клеммами. Проверка проводится при включённом зажигании и отключённом генераторе.
- Подключите отрицательный провод контрольной лампы к «массе» автомобиля.
- Включите зажигание, но двигатель не запускайте.
- Лампа должна гореть – это указывает на подачу питания на реле регулятора.
- Запустите двигатель, следите за яркостью лампы.
При нормальной работе реле регулятора лампа при запуске двигателя должна постепенно уменьшать яркость и в итоге почти гаснуть. Это связано с тем, что реле регулирует напряжение, снижая подачу на обмотку возбуждения генератора.
Если лампа не горит при включённом зажигании, вероятен обрыв питания или неисправность реле. Если лампа остаётся яркой во время работы двигателя, это указывает на неисправность реле или короткое замыкание в цепи возбуждения.
- Если лампа при отключённом генераторе и включённом зажигании не горит – проверьте проводку и предохранители.
- Если лампа горит постоянно – замените реле регулятор.
Контрольная лампа позволяет оперативно оценить состояние цепи возбуждения генератора и работоспособность реле без использования сложного оборудования.
Правильная установка и проверка после замены реле регулятора
Перед монтажом нового реле регулятора убедитесь в чистоте контактов генератора и отсутствие окисления на клеммах. Для установки используйте отвертку с подходящим размером, чтобы избежать повреждений крепежных элементов.
Реле регулятор устанавливается на штатное место с плотным прилеганием к корпусу генератора. При закреплении затягивайте крепёжные винты равномерно, избегая перекосов и чрезмерного усилия, которое может привести к деформации корпуса.
После установки подключите провода согласно схеме электропроводки ВАЗ. Особое внимание уделите правильности подключения провода возбуждения и массы. Ошибки в подключении могут привести к неправильной работе системы зарядки.
Проверьте напряжение аккумулятора до запуска двигателя. Оно должно быть в пределах 12,4–12,7 В. После запуска двигателя измерьте выходное напряжение генератора на клеммах аккумулятора. Нормальное значение при работе на холостом ходу составляет 13,8–14,4 В.
Если напряжение выше или ниже указанных значений, повторно проверьте надежность подключения и состояние проводки. В случае сохранения отклонений проведите дополнительную диагностику реле регулятора и генератора.
После проверки измерений выключите двигатель и осмотрите место установки на предмет нагрева реле и проводов. При наличии сильного нагрева возможен дефект установки или неисправность нового реле.
Вопрос-ответ:
Как проверить исправность реле регулятора генератора ВАЗ без специального оборудования?
Проверка реле регулятора без стенда или диагностического прибора возможна с помощью контрольной лампы и мультиметра. Для начала нужно снять устройство с генератора и проверить сопротивление обмоток мультиметром — значения должны соответствовать технической документации. Затем подключают контрольную лампу к выводам реле и подают питание от аккумулятора. Если лампа загорается и выключается при изменении напряжения, реле работает нормально. Если реакция отсутствует или происходит нестабильно, деталь требует замены.
Какие признаки свидетельствуют о неисправности реле регулятора на автомобиле ВАЗ?
Неисправность реле регулятора часто проявляется нестабильной работой электросистемы: перезаряд аккумулятора или его недозаряд, нестабильное напряжение на клеммах, мерцание приборов, а также перегорание предохранителей. Иногда можно заметить перегрев реле или генератора. При таких симптомах следует провести проверку устройства, чтобы исключить выход его из строя.
Как правильно установить реле регулятор после замены, чтобы избежать ошибок подключения?
При установке нового реле регулятора важно внимательно сопоставить маркировку клемм на устройстве с контактами на генераторе. Перед монтажом рекомендуется очистить контакты и проверить отсутствие повреждений на проводке. Крепление должно быть надежным, без перекосов. После подключения необходимо измерить напряжение на выходе генератора с заведённым двигателем — оно должно соответствовать рабочему диапазону, что подтвердит правильность подключения.
Какие значения сопротивления обмоток реле регулятора считаются нормальными для ВАЗ?
Значения сопротивления зависят от конкретной модели реле регулятора, но обычно сопротивление обмоток находится в диапазоне от 50 до 200 Ом. Чтобы определить точные параметры, лучше всего свериться с технической документацией на конкретный автомобиль или деталь. Значения, значительно отличающиеся от нормы, указывают на повреждение обмоток или короткое замыкание.
Можно ли проверить реле регулятор прямо на автомобиле, не снимая его с генератора?
Проверка реле регулятора без снятия возможна с помощью контрольной лампы и мультиметра, если соблюдать осторожность. Для этого нужно получить доступ к клеммам реле, подключить приборы и наблюдать за изменением напряжения при запуске двигателя и изменении оборотов. Однако точность таких измерений ниже, чем при проверке на стенде или после снятия, так как влияние других элементов электрической цепи может искажать результаты.
