Как проверить щетки генератора ваз 2110

Щетки генератора ВАЗ 2110 отвечают за контакт с вращающимся коллектором и передачу тока для возбуждения обмотки ротора. Их износ напрямую влияет на стабильность зарядки аккумулятора и работу электрооборудования автомобиля. Оригинальные щетки обычно служат около 40–60 тысяч километров пробега, но интенсивная эксплуатация и качество деталей могут существенно сократить этот срок.

Для диагностики щеток не требуется сложное оборудование: достаточно визуального осмотра и измерения длины щеток, которая должна быть не менее 8 мм. При длине менее 5 мм рекомендуется их замена. Важно проверить также отсутствие заеданий в щёткодержателях и состояние пружин, обеспечивающих давление щёток на коллектор.

Регулярная проверка щеток генератора ВАЗ 2110 – залог надежной работы электрооборудования и предотвращения проблем с зарядкой. В данной инструкции подробно описаны последовательные шаги для правильной диагностики и оценки состояния щеток без демонтажа генератора.

Проверка состояния щеток генератора ВАЗ 2110 инструкция

Для оценки состояния щеток генератора необходимо выполнить следующие шаги:

1. Снять крышку генератора, открутив крепежные винты, обеспечив доступ к щеточному узлу.
2. Визуально осмотреть щетки на предмет длины. Минимальная рабочая длина щетки должна быть не менее 8 мм. Если длина меньше – требуется замена.
3. Проверить пружины, прижимающие щетки к коллектору. Они должны обеспечивать равномерное и плотное прижатие без ослабления и деформаций.
4. Оценить износ коллектора – наличие глубоких борозд, выгоревших участков или нагара указывает на необходимость шлифовки или замены коллектора, так как это влияет на работу щеток.
5. Измерить сопротивление изоляции щеточного узла с помощью мультиметра. Допустимое значение – свыше 100 кОм. Значение ниже говорит о загрязнении или пробое.

Если щетки соответствуют параметрам и пружины работают корректно, необходимо проверить контактные кольца и щеткодержатели на наличие загрязнений и окислов, очистить их при необходимости.

После проверки и при необходимости замены щеток собрать генератор в обратном порядке, убедившись в надежности крепления крышки и правильном положении щеток.

Определение признаков износа щеток генератора

Щетки генератора ВАЗ 2110 выполнены из углеродного материала и имеют длину около 12 мм при новой детали. Минимально допустимая длина щетки – 5 мм. При уменьшении длины ниже этого значения щетки необходимо заменить.

Визуальный осмотр выявляет трещины, сколы или обугливание угольной поверхности. Наличие глубоких борозд или следов перегрева указывает на износ и ухудшение контакта с коллектором.

Проверка усилия прижатия осуществляется пружинами щеткодержателя. Ослабление пружин приводит к плохому контакту и нестабильной работе генератора. Для контроля усилия рекомендуется использовать динамометр или сравнить с эталонным значением 1,5–2,0 Н.

Диагностика электрического сопротивления

При обнаружении следующих признаков – уменьшение длины до 5 мм, деформация, обгорелость, ослабленная пружина, повышенное сопротивление – замена щеток обязательна для предотвращения выхода генератора из строя.

Необходимые инструменты для проверки щеток генератора

Для диагностики состояния щеток генератора ВАЗ 2110 потребуются отвертки с крестообразным и плоским лезвием для снятия крышки генератора и доступа к щеткам.

Мультиметр или тестер с функцией измерения сопротивления и напряжения необходим для проверки контакта щеток с коллектором и измерения электрических параметров.

Линейка или штангенциркуль позволят измерить длину щеток, сравнивая ее с нормативными значениями, указанными в технической документации.

Для очистки коллектора и щеток пригодится мелкозернистая шлифовальная бумага или мягкая металлическая щетка, которые устранят загрязнения и окисление без повреждения поверхностей.

Изолированные перчатки обеспечат безопасность при работе с электрическими компонентами и минимизируют риск короткого замыкания.

Дополнительно понадобится фонарик или направленный источник света для визуального осмотра труднодоступных элементов генератора.

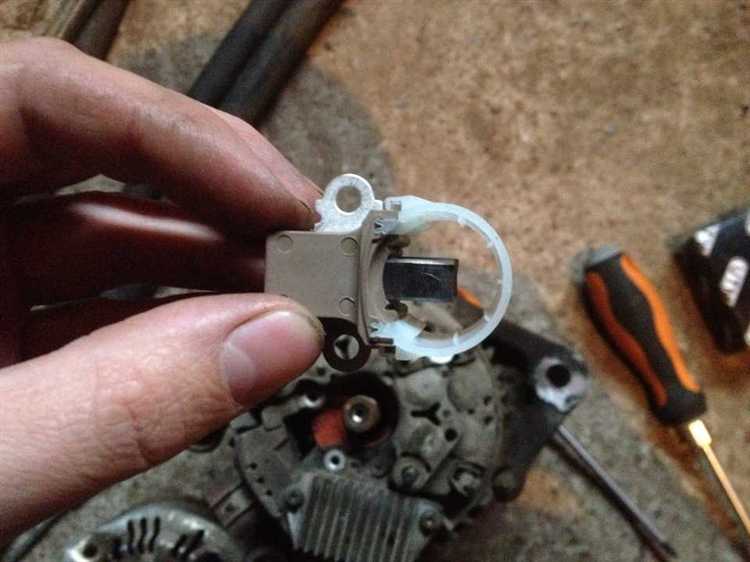

Последовательность снятия щеткодержателя для осмотра

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания.

Снимите кожух генератора, открутив крепёжные болты с задней крышки.

Отсоедините провода, идущие к щеткодержателю, запомнив расположение для правильной сборки.

Открутите два винта, фиксирующих щеткодержатель на корпусе генератора.

Аккуратно извлеките щеткодержатель, избегая повреждения пружин и щёток.

Проверьте состояние щёток на износ и целостность пружин, при необходимости замените изношенные элементы.

Как измерить длину щеток и сравнить с допустимой нормой

Для измерения длины щеток генератора ваз 2110 потребуется точный штангенциркуль или линейка с делениями не менее 1 мм.

Сначала аккуратно извлеките щетки из щеткодержателя, избегая повреждений пружин и контактов.

Измерьте длину активной угольной части щетки от основания до рабочей поверхности, которая контактирует с коллекторами ротора.

Допустимая минимальная длина щетки составляет 10 мм. Если длина меньше этого значения, щетки подлежат обязательной замене.

При длине щетки от 10 до 12 мм рекомендуется провести замену в ближайшее время, так как износ приближается к критическому уровню.

Щетки с длиной более 12 мм считаются в рабочем состоянии, при условии отсутствия трещин и повреждений.

После замера обязательно проверьте целостность пружин и отсутствие загрязнений, влияющих на контакт.

Проверка контакта щеток с коллектором генератора

Для оценки качества контакта щеток с коллектором сначала отсоедините клеммы аккумулятора. Снимите крышку щеткодержателя и визуально осмотрите щетки на предмет равномерного износа и наличия повреждений. Щетки должны плотно прилегать к коллектору под действием пружины.

Используйте мультиметр в режиме измерения сопротивления. Прикасаясь щеткой к коллектору, измерьте сопротивление между щеткой и корпусом генератора. Значение должно быть минимальным, в пределах нескольких миллиом. Повышенное сопротивление указывает на плохой контакт или загрязнение.

Проверьте состояние коллектора: поверхность должна быть гладкой, без следов подгорания или выработки. При необходимости очистите коллектор мелкой наждачной бумагой зернистостью 400-600, затем удалите абразивные остатки щеткой.

После сборки запустите двигатель и аккуратно потрогайте щетки – они должны работать без вибраций и искрения. При сильном искрении требуется заменить щетки или проверить пружины на достаточное давление.

Как провести тест работы генератора с установленными щетками

Для проверки работоспособности генератора ВАЗ 2110 с установленными щетками необходимо выполнить последовательность действий, позволяющих оценить качество контакта щеток и работу устройства под нагрузкой.

1. Подключите мультиметр в режиме измерения постоянного напряжения к клеммам аккумулятора: красный щуп к плюсу, черный к минусу.
2. Запустите двигатель и дайте ему поработать на холостых оборотах. Напряжение на аккумуляторе должно быть в пределах 13,5–14,5 В.
3. Увеличьте обороты двигателя до 2000–2500 об/мин, зафиксируйте значение напряжения. Оно не должно превышать 14,8 В и не опускаться ниже 13,8 В.
4. Включите несколько электроприборов (фары, обогрев заднего стекла, печку на максимум), чтобы создать нагрузку на генератор.
5. Проверьте стабильность напряжения при нагрузке. Падение ниже 13,5 В указывает на возможные проблемы с контактами щеток или неисправность регулятора напряжения.
6. Если наблюдаются скачки или просадки напряжения, отключите питание и осмотрите щетки на предмет износа, плохого контакта или загрязнений коллектора.

Данные процедуры помогут выявить недостаточный контакт щеток с коллектором или их износ, влияющие на работу генератора и заряд аккумулятора.

Рекомендации по замене щеток при выявленных неисправностях

Если длина щеток уменьшилась до 5 мм или менее, необходимо заменить их. Щетки меньшей длины не обеспечивают стабильный контакт с коллектором, что приводит к перебоям в работе генератора.

При обнаружении трещин, сколов или сильного износа контактной поверхности щеток замена обязательна. Повреждения ухудшают проводимость и ускоряют износ коллектора.

Если щетки имеют следы заедания или застревания в держателях, их нужно заменить и проверить состояние держателей на отсутствие загрязнений и деформаций.

При замене использовать только щетки, рекомендованные для ВАЗ 2110, с параметрами длины и упругости, соответствующими заводским нормам.

Перед установкой новых щеток очистить коллектор от нагара и пыли, проверить износ и при необходимости произвести его шлифовку.

После замены проверить свободный ход щеток в держателях – они должны легко перемещаться и плотно прилегать к коллектору под пружинным усилием.

При замене щеток также проверить и при необходимости заменить пружины, обеспечивающие прижим, чтобы избежать слабого контакта.

После сборки проверить работу генератора под нагрузкой, убедиться в стабильном напряжении и отсутствии искрения в зоне щеток.

Вопрос-ответ:

Как определить, что щетки генератора на ВАЗ 2110 изношены и требуют замены?

Износ щеток проявляется в уменьшении их длины ниже допустимого значения — обычно меньше 5 мм. Также могут появиться признаки нестабильной работы генератора, например, периодические перебои в зарядке аккумулятора. Визуально щетки могут иметь трещины, сколы или обгоревшие участки. При слабом контакте с коллектором генератора увеличивается сопротивление, что снижает эффективность зарядки. Если есть подозрения на износ, лучше проверить длину и состояние щеток специальным инструментом или при демонтаже.

Какие инструменты понадобятся для проверки состояния щеток генератора ВАЗ 2110?

Для проверки потребуется набор отверток, чтобы снять щеткодержатель, а также линейка или штангенциркуль для измерения длины щеток. Для проверки контакта щеток с коллектором можно использовать мультиметр в режиме измерения сопротивления или непрерывности цепи. Иногда полезно иметь чистящую ткань и спирт для удаления загрязнений с коллектора и щеток перед осмотром.

Какая последовательность действий при снятии щеткодержателя для осмотра щеток на ВАЗ 2110?

Первым делом необходимо отключить аккумулятор, чтобы избежать короткого замыкания. Затем снимается пластиковая крышка генератора, после чего откручиваются крепёжные винты щеткодержателя. Щеткодержатель аккуратно извлекается вместе с щетками. Важно не повредить пружины и контакты. После осмотра и замера щеток можно выполнить их замену или установку на место, следя за тем, чтобы пружины плотно прижимали щетки к коллектору.

Как проверить контакт щеток с коллектором генератора на ВАЗ 2110 без снятия генератора?

Можно использовать мультиметр, выставив его в режим проверки цепи или сопротивления. При работающем двигателе измеряется напряжение на выводах генератора — оно должно быть стабильным и соответствовать техническим параметрам. Если наблюдаются скачки или провалы напряжения, это может указывать на плохой контакт щеток с коллектором. Также при включении освещения или других нагрузок стоит прослушать генератор на предмет искрения, что свидетельствует о плохом контакте. Для более точной проверки может потребоваться снятие щеткодержателя и осмотр коллектора.
