Как проверить вентилятор охлаждения приора

Нарушения в работе вентилятора охлаждения на ВАЗ-2170 (Приора) могут привести к перегреву двигателя и дорогостоящему ремонту. Электровентилятор срабатывает при достижении температурного порога, заданного контроллером, обычно это 102–105 °C. Если стрелка температуры поднимается выше, а вентилятор не включается – требуется проверка системы охлаждения.

Для проверки вентилятора напрямую, отсоединяют его разъём и подают напряжение 12 В от аккумулятора. Если мотор не реагирует – он неисправен. Если работает, причина в цепи управления или в датчике температуры. На Приоре используется термодатчик, встроенный в ЭБУ. Его показания можно считать сканером, подключившись к диагностическому разъёму.

Плохой контакт в колодках, коррозия проводов, обрыв или окисление массы на кузове – частые причины отказа вентилятора. Рекомендуется визуально проверить проводку от датчика температуры к блоку управления и к реле. При подозрении на обрыв используют мультиметр в режиме прозвонки.

При появлении проблем с вентилятором в дороге можно временно включить его вручную, замкнув соответствующие контакты реле. Однако это не решение, а временная мера. Полноценная проверка и устранение неисправности обязательны – перегрев двигателя на Приоре может произойти за считанные минуты, особенно в жаркую погоду или в пробке.

Признаки неисправности вентилятора охлаждения

Резкое повышение температуры охлаждающей жидкости на приборной панели – один из основных признаков отказа вентилятора. Если стрелка термометра быстро приближается к красной зоне при движении в городском режиме или в пробке, стоит проверить работоспособность вентилятора.

Отсутствие характерного шума от вращающегося вентилятора при нагреве двигателя до 100 °C и выше указывает на его неработоспособность. При исправной системе вентилятор должен включаться автоматически при достижении критической температуры.

Работа вентилятора без остановки даже при остывшем двигателе может свидетельствовать о замыкании в реле, неисправности температурного датчика или блока управления. Это приводит к избыточному расходу энергии и ускоренному износу компонентов.

Периодическое включение вентилятора на слишком короткое время, не успевающее охладить двигатель, может быть связано с перебоями в электропитании, окислением контактов или ослабленным соединением проводки.

Запах горелой изоляции в районе вентилятора или видимые следы оплавления проводов – признак короткого замыкания. В таком случае эксплуатацию автомобиля следует прекратить до устранения неисправности.

Если при включении кондиционера вентилятор не запускается, это может указывать на неисправность в цепи управления второго скоростного режима или отказ одного из предохранителей.

Проверка предохранителя и реле вентилятора

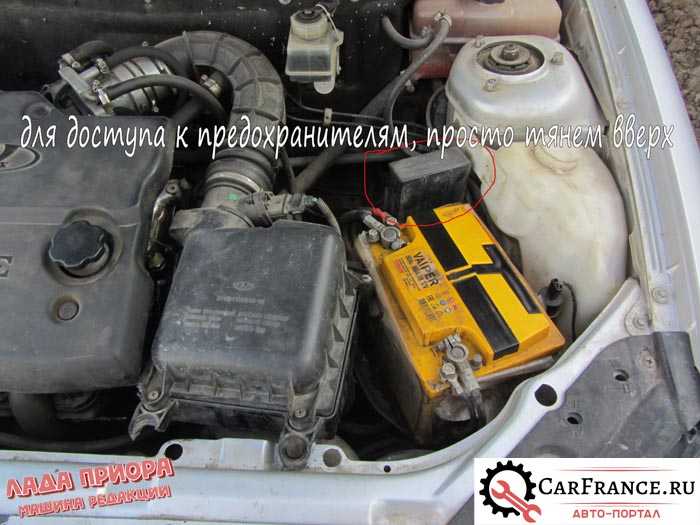

В блоке предохранителей под капотом Лада Приора за работу вентилятора отвечает предохранитель F7 на 30 А и реле К10. Их состояние необходимо проверять в случае, если вентилятор не включается при повышении температуры двигателя.

Для начала нужно отключить минусовую клемму аккумулятора. Затем снять крышку монтажного блока и извлечь предохранитель F7. Его целостность проверяется визуально: перегоревшая вставка указывает на необходимость замены. Дополнительно можно использовать мультиметр в режиме прозвонки: при отсутствии звука – предохранитель неисправен.

Реле К10 располагается рядом с предохранителем вентилятора. Его также следует извлечь и проверить. Один из способов – заменить его на заведомо исправное реле с аналогичными контактами. Если вентилятор начинает работать, неисправность была в реле.

Дополнительно можно проверить реле с помощью мультиметра: подключить питание 12 В к управляющим контактам и измерить сопротивление между коммутируемыми. При подаче напряжения сопротивление должно резко измениться – это подтверждает работу реле.

Если после замены предохранителя и реле вентилятор по-прежнему не работает, нужно переходить к проверке датчика температуры и проводки между элементами.

Диагностика датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости (ДТОЖ) на Приоре влияет на включение вентилятора, запуск двигателя и подачу топлива. Он расположен на выпускном коллекторе ГБЦ рядом с термостатом и подключён к ЭБУ через два контакта.

Если сопротивление не соответствует указанным значениям, либо не изменяется при нагреве, датчик неисправен. Также следует проверить питание на разъёме. При включенном зажигании на одном из контактов должно быть около 5 В. Отсутствие напряжения указывает на обрыв провода или неисправность ЭБУ.

Можно подключить диагностический сканер (например, ELM327) и считать температуру, передаваемую на ЭБУ. Если значения заведомо занижены или завышены, требуется замена датчика. При этом вентилятор может не включаться даже при перегреве двигателя.

После замены датчика рекомендуется проверить его работу при прогреве – вентилятор должен включиться при температуре около 100–105 °C. Несвоевременное срабатывание вентилятора – признак неисправности нового датчика или плохого контакта в разъёме.

Как прозвонить электродвигатель вентилятора мультиметром

Для проверки обмоток электродвигателя вентилятора охлаждения потребуется мультиметр с функцией измерения сопротивления. Перед началом работ отключите аккумулятор и отсоедините разъём питания вентилятора.

Установите мультиметр в режим измерения сопротивления (200 Ом или аналогичный). Подключите щупы к контактам электродвигателя. Исправная обмотка должна показывать сопротивление в пределах 1,0–3,0 Ом. Значение, близкое к нулю, указывает на короткое замыкание, а обрыв – на бесконечно большое сопротивление или отсутствие показаний.

Также рекомендуется проверить корпус двигателя на пробой. Один щуп оставьте на одном из контактов, второй – приложите к металлическому корпусу вентилятора. При отсутствии пробоя мультиметр должен показывать «OL» или бесконечность. Если есть какое-либо значение сопротивления, это признак замыкания на массу.

Проверка проводится в следующей последовательности:

Если обмотка прозванивается корректно и пробоя на корпус нет, электродвигатель считается исправным. При наличии дефектов – требуется замена.

Проверка проводки от датчика до вентилятора

Для начала необходимо отключить аккумулятор, чтобы исключить короткое замыкание при работе с электропроводкой. Далее отсоедините разъёмы от датчика температуры охлаждающей жидкости и от электродвигателя вентилятора.

Подключите мультиметр в режим прозвонки и проверьте целостность провода между сигнальным контактом датчика и управляющим входом реле вентилятора. Сопротивление должно стремиться к нулю. Если мультиметр не реагирует, провод повреждён или имеется обрыв в разъёмах.

Проверьте провод от выхода реле до разъёма вентилятора. Также убедитесь, что на массе вентилятора и реле есть контакт с кузовом. Для этого измерьте сопротивление между минусом разъёма и «массой» кузова. Значение должно быть менее 1 Ом.

Если все провода целые, но вентилятор не включается, проверьте подачу управляющего сигнала на реле при прогреве двигателя. Для этого подключите мультиметр к управляющему контакту реле и наблюдайте напряжение при достижении температурного порога включения (обычно около 100 °C). При отсутствии напряжения проверьте провод между ЭБУ и реле, а также контакты самого ЭБУ.

Неисправные участки проводки необходимо заменить. Временные скрутки недопустимы – используйте пайку и термоусадочную трубку либо заводские разъёмы.

Проверка работы вентилятора через прямое подключение к аккумулятору

Для проверки исправности электродвигателя вентилятора необходимо напрямую подключить его к аккумулятору 12 В. Это позволит исключить неисправности в цепи управления и электропроводке.

Перед началом работы отсоедините разъём вентилятора, чтобы избежать короткого замыкания и повреждения элементов. Используйте провода с клеммами или наконечниками для удобства подключения.

Подключите положительный провод аккумулятора к положительной клемме электродвигателя вентилятора, а отрицательный провод – к корпусу или отрицательной клемме. Вентилятор должен сразу начать вращаться без задержек, с равномерной скоростью и без посторонних шумов.

Если вентилятор не запускается, вращается с перебоями или издаёт скрежет, электродвигатель требует замены или ремонта.

После проверки отсоедините провода и верните разъём на место, убедившись в надёжности соединений. Использование защитных перчаток и изоленты снизит риск короткого замыкания при тестировании.

Проверка включения вентилятора с помощью диагностического сканера

Для проверки работы вентилятора охлаждения на Лада Приора через диагностический сканер потребуется подключить устройство к разъему OBD-II автомобиля. Сканер позволяет считать данные с блока управления и активировать вентилятор в ручном режиме.

Алгоритм действий:

1. Подключите диагностический сканер к разъему OBD-II, расположенному под рулевой колонкой.
2. Включите зажигание, не заводя двигатель.
3. Запустите программное обеспечение сканера и выберите модель автомобиля – Приора.
4. Перейдите в раздел управления исполнительными механизмами (Actuators) или тестирования систем охлаждения.
5. Активируйте команду включения вентилятора охлаждения (обычно доступна в перечне тестов).
6. Наблюдайте за реакцией вентилятора: он должен начать работать без задержек и с постоянной скоростью.

Если вентилятор не включается, несмотря на команду сканера, рекомендуется проверить предохранители, реле вентилятора и целостность проводки. Также возможна неисправность электродвигателя вентилятора или блока управления.

После успешной проверки через сканер можно удостовериться, что электрическая часть системы и блок управления работают корректно, что ускоряет диагностику и позволяет исключить лишние проверки.

Вопрос-ответ:

Какие признаки указывают на неисправность вентилятора охлаждения на Приоре?

Если вентилятор не включается при достижении рабочей температуры двигателя, или работает с перебоями, это может указывать на неисправность. Часто заметны перегрев двигателя, повышенный расход топлива и посторонние шумы из моторного отсека. Также стоит проверить наличие визуальных повреждений на лопастях вентилятора и целостность электропроводки.

Как проверить вентилятор охлаждения без использования специального оборудования?

Можно проверить работу вентилятора, включив зажигание и прогрев двигатель до температуры около 90 градусов. После этого следует наблюдать, включится ли вентилятор. Также проверяют напрямую, подавая питание с аккумулятора на клеммы вентилятора, чтобы убедиться, что моторчик исправен и лопасти вращаются свободно.

Что может стать причиной того, что вентилятор охлаждения не включается на Приоре?

Причин несколько: неисправен датчик температуры охлаждающей жидкости, вышло из строя реле вентилятора, повреждена проводка или предохранитель, а также сам электродвигатель вентилятора может иметь внутренние повреждения. Для точной диагностики важно проверить все эти элементы последовательно.

Можно ли использовать диагностический сканер для проверки работы вентилятора и как это сделать?

Диагностический сканер подключается к разъему автомобиля и позволяет считать параметры работы системы охлаждения. В меню можно проверить состояние датчика температуры и увидеть, даёт ли блок управления команду на включение вентилятора. Это помогает определить, исправен ли сам вентилятор или проблема в управлении.

Какие действия предпринять, если вентилятор охлаждения включается, но не достигает нужной скорости вращения?

Следует проверить напряжение питания на вентиляторе, состояние реле и контактов. Возможно, износ щеток электродвигателя или загрязнение лопастей мешает нормальной работе. Очистка лопастей и замена неисправных деталей поможет восстановить скорость вращения и правильное охлаждение.

Как понять, что вентилятор охлаждения на Приоре работает неправильно?

Среди основных признаков проблем с вентилятором можно выделить повышенный нагрев двигателя, который сопровождается быстрым поднятием температуры на приборной панели. Если вентилятор не включается, шумит или вращается с перебоями, это указывает на неисправность. Также можно заметить, что при работающем кондиционере вентилятор не запускается, хотя должен. В таких случаях рекомендуется провести проверку электрической части, реле и предохранителей, а также проверить сам мотор вентилятора.

Каким способом можно проверить работу вентилятора охлаждения без сложного оборудования?

Один из доступных методов — прямое подключение вентилятора к аккумулятору. Для этого необходимо снять разъем вентилятора и подать питание с помощью проводов напрямую от аккумулятора, соблюдая полярность. Если вентилятор запускается и работает равномерно, значит, мотор исправен. Отсутствие реакции говорит о неисправности самого вентилятора. Такой способ помогает быстро отделить проблемы электропитания или управления от механической неисправности мотора.
