Как прозвонить гирлянду на светодиодах

Для диагностики светодиодной гирлянды мультиметр является наиболее точным инструментом, позволяющим выявить поврежденные элементы без полного разборки устройства. Основная задача – определить целостность цепей и проверить исправность каждого светодиода, используя режим прозвонки или измерения сопротивления.

Перед началом проверки важно отключить гирлянду от источника питания и снять накопившийся заряд, чтобы избежать повреждения мультиметра и неточностей в измерениях. Убедитесь, что выбран режим прозвонки (continuity test) или измерения диодного напряжения, так как именно они обеспечивают контроль полярности и позволяют выявить неисправные светодиоды.

Пошаговая проверка каждого светодиода или участка гирлянды помогает локализовать неисправность быстро и эффективно, что особенно актуально при большом количестве светодиодов. Правильное использование мультиметра исключает необходимость замены всей гирлянды при выявлении лишь одной или нескольких неисправных лампочек.

Подготовка мультиметра к проверке светодиодной гирлянды

Для проверки светодиодной гирлянды необходимо выставить мультиметр в режим измерения постоянного напряжения (DCV) или прозвонки диодов. Рекомендуется использовать диапазон 2–20 В постоянного напряжения, так как светодиоды обычно работают при напряжении около 2–3 В.

Перед началом измерений отключите гирлянду от источника питания, чтобы избежать повреждения мультиметра и получить точные показания.

Подключите щупы мультиметра: красный к положительному (анод), черный к отрицательному (катод). Если мультиметр поддерживает функцию прозвонки диода, активируйте ее – при подаче напряжения на светодиод прибор подаст небольшой ток и покажет напряжение падения, обычно от 1,8 до 3,3 В.

Проверьте исправность самих щупов и убедитесь, что контакты чистые и не окислены, чтобы избежать ложных результатов.

Для повышения точности измерений отключите все дополнительные элементы гирлянды, если это возможно, чтобы измерять отдельные участки цепи без влияния параллельных ветвей.

Если мультиметр не имеет режима прозвонки, установите его в режим измерения сопротивления и убедитесь, что диапазон выбран минимальный – в пределах нескольких сотен Ом. Это позволит проверить целостность проводников и светодиодов на наличие обрывов.

Перед проверкой включите мультиметр и дайте ему стабилизироваться в рабочем режиме не менее 10 секунд. Это исключит влияние температурных колебаний и гарантирует точность показаний.

Определение типа светодиодной гирлянды и её схемы подключения

Перед проверкой мультиметром важно установить тип гирлянды: последовательная, параллельная или комбинированная. Последовательная схема предполагает прохождение тока через каждый светодиод по очереди, что отражается в единой цепи с ограниченным током. Параллельная схема включает отдельные ветви, каждая из которых содержит свой светодиод, обеспечивая независимость элементов.

Для точного анализа схемы полезно изучить маркировку или техническую документацию. Отсутствие документации компенсируется измерениями мультиметром в режиме прозвонки: последовательная схема будет показывать последовательное падение напряжения, а параллельная – раздельные цепи с постоянным сопротивлением.

Если гирлянда питается от постоянного тока низкого напряжения (обычно 12 В или 24 В), можно применять мультиметр в режиме измерения диодов или прозвонки. Для сетевых гирлянд (220 В) требуется дополнительное внимание к изоляции и безопасности, а определение схемы может потребовать разборки блока питания.

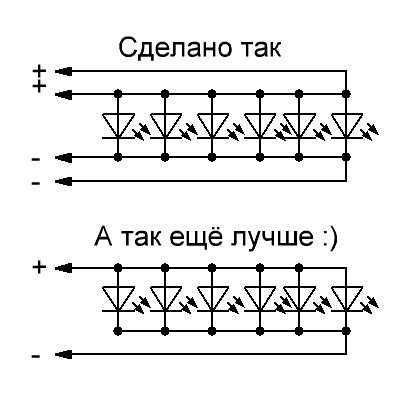

Проверка целостности проводов гирлянды с помощью мультиметра

Для проверки проводов гирлянды используйте режим прозвонки (continuity test) или режим измерения сопротивления мультиметра. Это позволит выявить обрывы или короткие замыкания внутри проводки.

Подключите щупы мультиметра к концам одного провода гирлянды. В режиме прозвонки прибор издаст звуковой сигнал при отсутствии разрыва. Если сигнал отсутствует, значит провод повреждён или оборван.

В режиме измерения сопротивления нормальное значение для одного провода обычно находится в пределах от 0 до нескольких Ом. Значение «бесконечность» (OL) говорит о разрыве, а близкое к нулю – о коротком замыкании.

Проверяйте последовательно каждый провод гирлянды, особенно места соединений и участки возле разъемов. Если мультиметр показывает нестабильные значения, проверьте надежность контактов щупов и места крепления проводов.

При обнаружении повреждённого провода его необходимо заменить или аккуратно перепаять, соблюдая полярность и изоляцию. Повреждённые участки могут стать причиной неработоспособности всей гирлянды.

Измерение сопротивления отдельных светодиодов в гирлянде

Для точной проверки состояния светодиодов в гирлянде необходимо измерить их сопротивление с помощью мультиметра в режиме омметра или проверки диодов. Светодиод имеет асимметричное сопротивление: при прямом включении сопротивление должно быть низким (обычно от нескольких сотен до нескольких тысяч ом), при обратном – очень высоким или бесконечным.

Перед измерением отключите гирлянду от питания и, по возможности, отсоедините конкретный светодиод от цепи, чтобы исключить влияние параллельных элементов. Если это невозможно, измерения будут менее точными из-за параллельных ветвей.

Если сопротивление в обеих полярностях близко к нулю – светодиод короткозамкнут. Если сопротивление бесконечно высоко – разрыв или повреждение кристалла. Отклонения от нормальных значений указывают на деградацию светодиода и необходимость замены.

Для ускорения проверки можно последовательно измерять светодиоды в гирлянде, фиксируя значения и сравнивая с эталонным, чтобы выявить дефектные элементы без их выпаивания.

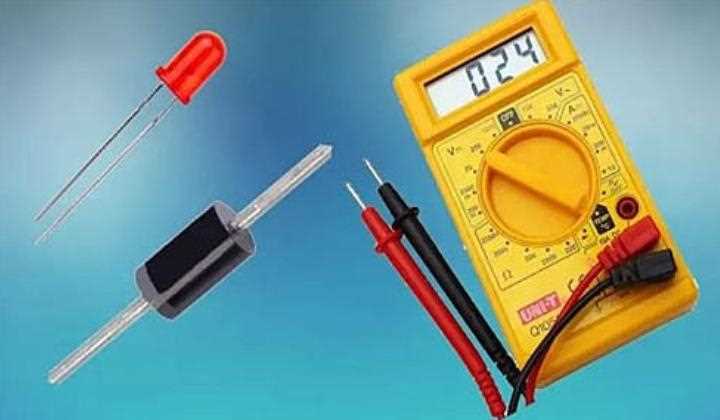

Проверка полярности светодиодов и правильного подключения

Светодиоды – полярные элементы, поэтому корректное определение анода и катода обязательно для проверки и ремонта гирлянды. Для тестирования используйте мультиметр с функцией прозвонки диодов.

1. Установите мультиметр в режим проверки диодов (значок диода или звуковой сигнал).
2. Подключите красный щуп к предполагаемому аноду, черный – к катоду.
3. При правильной полярности мультиметр покажет падение напряжения от 1,8 до 3,3 В в зависимости от типа светодиода (обычно около 2 В для красных и около 3 В для белых/синих).
4. Если показания отсутствуют или мультиметр показывает обрыв, поменяйте щупы местами – в обратном направлении светодиод не должен пропускать ток.
5. Если ток проходит в обе стороны, светодиод повреждён.

В гирляндах с последовательным подключением обратная полярность одного диода нарушит работу всей цепи. При проверке проводки уделите внимание маркировке полюсов, которая обычно обозначена:

• Плоской гранью корпуса – катод;
• Плюс и минус на разъёмах и платах.

При замене или переподключении светодиодов соблюдайте указанную полярность, иначе после включения гирлянды отдельные диоды не загорятся, а цепь может не работать целиком.

В многоканальных или адресных гирляндах дополнительно проверяйте контакты шлейфов и разъёмов на наличие повреждений, так как неправильное подключение может привести к сбоям в работе управляющей платы.

Проверка питания гирлянды и напряжения на её контактах

Перед проверкой убедитесь, что гирлянда подключена к источнику питания и включена. Для измерения напряжения используйте цифровой мультиметр в режиме постоянного напряжения (DC) или переменного (AC), в зависимости от типа питания гирлянды.

Нормальное напряжение для бытовых LED-гирлянд составляет от 5 В до 12 В постоянного тока, либо 220 В переменного тока для сетевых моделей. Если мультиметр показывает значение, значительно отличающееся от заявленного в характеристиках гирлянды, это свидетельствует о проблемах с питанием или блоком питания.

При отсутствии напряжения проверьте розетку и вилку, убедитесь в исправности предохранителей или автоматов. Если напряжение присутствует, но гирлянда не работает, проблема может быть внутри цепи светодиодов.

Для точной диагностики измерьте напряжение непосредственно на входных контактах гирлянды и на контактах после блока питания, если он присутствует. Разница в показаниях укажет на неисправность блока питания или проводки.

Важно: при измерении переменного напряжения соблюдайте осторожность, чтобы избежать замыканий и поражения электрическим током.

Методы выявления неисправных светодиодов в гирлянде мультиметром

Для точного определения неисправных светодиодов необходимо использовать режим прозвонки (режим диода) мультиметра. Подключив щупы к контактам каждого светодиода, измеряют падение напряжения. Здоровый светодиод показывает прямое падение напряжения в пределах 1,6–3,3 В в зависимости от цвета и типа.

Если при измерении показания отсутствуют или равны нулю, светодиод вероятно перегорел или замкнут. В режиме прозвонки обратная полярность щупов должна показывать обрыв цепи, что подтверждает исправность диода с точки зрения обратного сопротивления.

Для выявления повреждений в последовательной цепи гирлянды измеряют сопротивление всей цепи. Если оно значительно ниже ожидаемого, возможно наличие короткого замыкания на одном из светодиодов. Если сопротивление бесконечно, один или несколько светодиодов разомкнуты.

Также применяют метод поэтапного измерения между контактами для определения конкретного дефектного участка. Пошаговое прозвонение отдельных сегментов позволяет локализовать неисправность без разборки всей гирлянды.

При использовании мультиметра с функцией подсветки диода, исправные светодиоды могут незначительно светиться при прозвонке, что дополнительно облегчает визуальную идентификацию неисправных элементов.

В случаях сложных схем с параллельным подключением или многожильными проводами рекомендуется предварительно проконсультироваться с электрической схемой гирлянды для корректного выбора точек измерения и предотвращения ложных срабатываний.

Рекомендации по безопасной проверке и эксплуатации светодиодной гирлянды

Перед началом проверки убедитесь, что гирлянда отключена от сети. Работать с подключённым питанием разрешается только при измерении напряжения, используя мультиметр с защитными свойствами.

• Используйте мультиметр с изоляцией и исправными щупами, избегайте повреждённых проводов и оголённых частей.
• Не допускайте попадания влаги на гирлянду и мультиметр, особенно при эксплуатации на улице или во влажных помещениях.
• При проверке светодиодов в цепи избегайте короткого замыкания щупами мультиметра между соседними контактами, чтобы не повредить элементы.
• Проверяйте питание гирлянды и целостность проводов только при отключённом источнике напряжения, чтобы избежать риска удара током.
• Используйте режим прозвонки (звук) или измерения сопротивления на мультиметре для выявления неисправных диодов без подачи напряжения.
• Не применяйте чрезмерную силу при подключении щупов к контактам, чтобы не повредить разъёмы и провода.
• При работе с гирляндой на 220 В используйте специализированные тестеры или трансформаторы понижения напряжения для безопасного тестирования.
• После проверки тщательно осмотрите гирлянду на предмет повреждений изоляции, перегрева или деформаций, влияющих на безопасность эксплуатации.

Регулярно проводите проверку состояния проводов и элементов гирлянды, особенно при длительном хранении или эксплуатации в агрессивных условиях.

Храните гирлянду в сухом, защищённом от механических повреждений месте, избегая заломов проводов и перегибов светодиодов.

Вопрос-ответ:

Как определить, какой режим мультиметра подходит для проверки светодиодной гирлянды?

Для проверки светодиодной гирлянды обычно используют режим прозвонки (continuity test) или режим измерения напряжения. Режим прозвонки помогает выявить обрыв в цепи или неисправный диод, при этом на исправном светодиоде мультиметр обычно показывает небольшой ток или звуковой сигнал. Если гирлянда питается от постоянного тока, можно также измерить напряжение на её контактах в режиме вольтметра. Важно убедиться, что мультиметр настроен на соответствующий диапазон, чтобы избежать повреждения прибора и получить точные данные.

Почему некоторые светодиоды в гирлянде не светятся при проверке мультиметром?

Не все светодиоды загораются при проверке мультиметром, особенно если используется режим прозвонки с низким напряжением. Это может быть связано с тем, что светодиод требует определённого напряжения и тока для свечения, которое мультиметр не всегда обеспечивает. Кроме того, если светодиоды в гирлянде подключены последовательно, неисправный элемент или разрыв в цепи могут блокировать прохождение тока. Также полярность подключения влияет на свечения — светодиод светится только при правильном подключении плюса и минуса. Для точной проверки иногда используют внешний источник питания с подходящим напряжением.

Как проверить целостность проводов в светодиодной гирлянде с помощью мультиметра?

Для проверки проводов нужно использовать режим измерения сопротивления или прозвонки. Необходимо отключить гирлянду от питания, а затем поочерёдно проверять каждый провод от одного конца до другого. Если мультиметр показывает бесконечное сопротивление или отсутствует звуковой сигнал, значит провод повреждён или есть разрыв. Если сопротивление близко к нулю и есть звуковой сигнал, провод целый. Этот способ позволяет выявить повреждённые участки проводки без разборки гирлянды.

Какие меры предосторожности стоит соблюдать при проверке светодиодной гирлянды мультиметром?

Перед началом проверки гирлянду необходимо отключить от источника питания, чтобы избежать поражения электрическим током и повреждения мультиметра. Если измерения проводятся на включённой гирлянде, используйте режим вольтметра с подходящим диапазоном. Никогда не используйте высокое напряжение на режиме прозвонки, так как это может повредить светодиоды. При работе с гирляндой избегайте коротких замыканий между контактами, а также аккуратно обращайтесь с проводами и контактами, чтобы не повредить изоляцию.

Можно ли с помощью мультиметра выявить причину мерцания или периодического отключения гирлянды?

Да, мультиметр помогает проверить наличие стабильного питания и целостность цепи. Для этого измерьте напряжение на контактах питания в процессе работы гирлянды — нестабильные или проседающие показатели могут указывать на проблемы с блоком питания или проводкой. Также стоит проверить сопротивление и состояние контактов, особенно если гирлянда имеет разъёмы или места соединений. Иногда причиной мерцания бывают частичные обрывы проводов или плохой контакт, которые выявляются при прозвонке. Если все показатели в норме, причина может быть внутри контроллера или светодиодов, что требует более глубокого осмотра.
