Датчик температуры охлаждающей жидкости (ДТОЖ) служит для измерения температуры антифриза в системе охлаждения двигателя. Его основная задача – передача точных данных в электронный блок управления (ЭБУ), который на основе этих показаний регулирует подачу топлива, угол опережения зажигания и работу вентилятора радиатора. Корректная работа датчика напрямую влияет на стабильность работы двигателя и расход топлива.
Наиболее распространённый тип ДТОЖ – термистор с отрицательным температурным коэффициентом (NTC). При повышении температуры сопротивление чувствительного элемента уменьшается. Электронный блок управления измеряет это сопротивление и вычисляет температуру охлаждающей жидкости. Датчик подключается к ЭБУ по двухпроводной схеме: один провод подаёт опорное напряжение, второй – передаёт сигнал в виде изменённого напряжения.

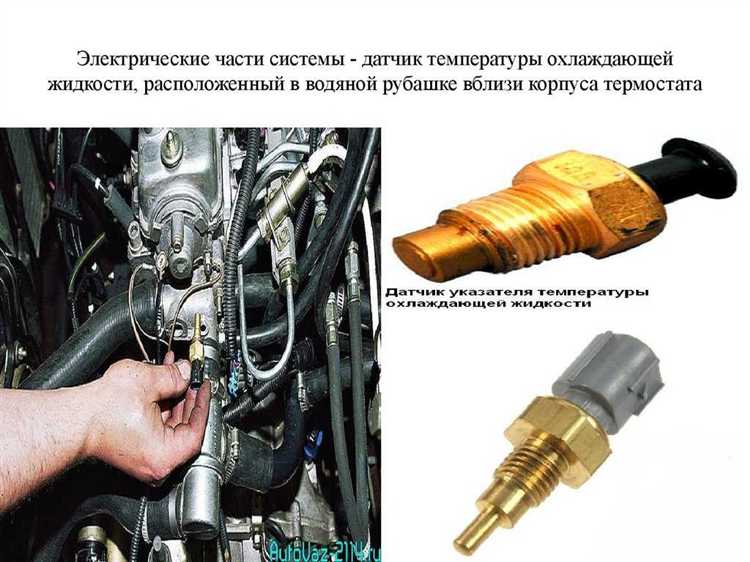

ДТОЖ обычно устанавливается в резьбовое отверстие головки блока цилиндров или в корпус термостата, что обеспечивает плотный контакт с потоком охлаждающей жидкости. Для корректной работы важно наличие надёжного электрического контакта, исправной термопасты между чувствительным элементом и корпусом, а также отсутствие загрязнений или коррозии в месте установки.
При выходе датчика из строя ЭБУ переходит в аварийный режим, подставляя усреднённое значение температуры, что может привести к увеличению расхода топлива, нестабильной работе двигателя и перегреву. Проверка датчика включает измерение его сопротивления при разных температурах и сравнение с паспортными значениями, указанными в технической документации производителя.
Как датчик определяет температуру охлаждающей жидкости
Датчик температуры охлаждающей жидкости (ДТОЖ) основан на термисторе с отрицательным температурным коэффициентом (NTC). С увеличением температуры сопротивление термистора снижается, что позволяет точно отслеживать тепловое состояние охлаждающей среды.
Электронный блок управления (ЭБУ) автомобиля подаёт опорное напряжение (обычно 5 В) на датчик. В зависимости от сопротивления термистора формируется выходное напряжение, которое считывается контроллером. По уровню этого напряжения ЭБУ определяет текущую температуру жидкости.
Принцип работы включает следующие этапы:
- Температура жидкости воздействует на чувствительный элемент термистора.
- Сопротивление термистора изменяется в зависимости от температуры.
- ЭБУ измеряет напряжение на выходе цепи датчика.
- На основе заранее запрограммированной калибровочной таблицы ЭБУ вычисляет точное значение температуры.
Для корректной работы системы необходимо:
- Обеспечить плотный контакт датчика с охлаждающей жидкостью без воздушных пробок.
- Следить за исправностью соединительных проводов и разъёмов – обрыв или коррозия изменяют сигнал.
- Периодически проверять сопротивление термистора мультиметром при разных температурах для выявления деградации чувствительного элемента.
Типичные значения сопротивления термистора: около 2–3 кОм при 20 °C и менее 200 Ом при 100 °C. Отклонения от этих значений указывают на неисправность.
Типы датчиков температуры в системе охлаждения
В системах охлаждения автомобилей применяются два основных типа датчиков температуры: термисторные и контактные биметаллические. Наибольшее распространение получили термисторы с отрицательным температурным коэффициентом (NTC), сопротивление которых уменьшается с ростом температуры. Это позволяет точно отслеживать изменения температуры охлаждающей жидкости в диапазоне от -40 до +130 °C.
Контактные биметаллические датчики чаще устанавливаются в старых автомобилях или в качестве термовыключателей, активирующих электровентилятор. Их работа основана на деформации биметаллической пластины, которая замыкает или размыкает цепь при достижении заданного температурного порога. Такие датчики менее чувствительны и не обеспечивают плавного сигнала, но подходят для включения исполнительных устройств.
Отдельную группу составляют цифровые датчики температуры, оснащённые встроенными микросхемами. Они могут передавать данные через шину CAN или LIN, что актуально для современных автомобилей с развитой электроникой. Эти датчики отличаются высокой точностью и стабильностью, но чувствительны к качеству питания и электромагнитным помехам.
При выборе датчика важно учитывать тип сигнала (аналоговый или цифровой), диапазон измерений и температурную характеристику. Неправильный подбор приведёт к некорректной работе системы управления двигателем и нарушению режимов охлаждения.
Материалы и конструктивные особенности термистора
Термистор, применяемый в датчиках температуры охлаждающей жидкости, представляет собой полупроводниковый элемент с выраженной температурной зависимостью сопротивления. В автомобильных системах чаще всего используется термистор с отрицательным температурным коэффициентом (NTC), у которого сопротивление снижается при росте температуры.
Для изготовления чувствительного элемента применяются оксиды металлов с высокими стабильностью и воспроизводимостью характеристик:
- диоксид марганца (MnO₂),
- оксид никеля (NiO),
- оксид кобальта (Co₃O₄),
- оксид железа (Fe₂O₃),
- оксид меди (CuO).
Оксиды смешиваются в определённых пропорциях, прессуются в форму и спекаются при температуре 1200–1400 °C. В результате образуется керамика с заданной нелинейной зависимостью сопротивления от температуры. От соотношения компонентов зависит температурный диапазон и чувствительность термистора.
Корпус термистора герметизируется, чтобы исключить влияние влаги и химически агрессивной среды охлаждающей жидкости. Конструкция чаще всего включает:
- керамический чувствительный элемент,
- металлический корпус с резьбой или посадочным фланцем,
- теплопроводящую пасту или компаунд для ускорения теплопередачи,
- штекерный разъём стандартизированной формы.
Конструктивно датчик проектируется с минимальной тепловой инерцией. Это достигается за счёт малого объёма чувствительного элемента и оптимального теплового контакта с охлаждающей жидкостью. При установке важно избегать механических перегрузок и перекосов, чтобы не нарушить герметичность.
Роль датчика в регулировании работы вентилятора и термостата
Датчик температуры охлаждающей жидкости передаёт сигналы электронному блоку управления (ЭБУ), который в зависимости от показаний активирует вентилятор радиатора и управляет термостатом. Типичный температурный порог включения вентилятора составляет около 95–105 °C. При достижении этой температуры ЭБУ подаёт сигнал на включение реле вентилятора, чтобы обеспечить дополнительное охлаждение.
Термостат, в свою очередь, управляется не напрямую датчиком, а термочувствительным элементом внутри корпуса. Однако при наличии термостата с электронным управлением ЭБУ получает информацию от того же датчика и регулирует открытие клапана термостата, позволяя охлаждающей жидкости циркулировать через радиатор. При температуре ниже 87–90 °C клапан остаётся закрытым, поддерживая прогрев двигателя. Открытие происходит постепенно по мере повышения температуры.
Если датчик неисправен и передаёт некорректные данные, возможна задержка включения вентилятора или преждевременное открытие термостата, что приводит к перегреву или переохлаждению двигателя. Поэтому при появлении признаков нестабильной работы системы охлаждения целесообразно первым делом проверить сопротивление датчика в зависимости от температуры, используя мультиметр и данные производителя.
Как сигнал от датчика преобразуется в данные для ЭБУ
Сопротивление термистора при низкой температуре высокое, при нагреве – уменьшается. Этот параметр включён в делитель напряжения, формирующий на выходе напряжение, пропорциональное температуре. Например, при 20 °C сигнал может быть около 3,5 В, при 90 °C – около 1 В.
Электронный блок управления (ЭБУ) принимает это напряжение на один из аналоговых входов и преобразует его с помощью встроенного аналого-цифрового преобразователя (АЦП). Разрядность АЦП (обычно 10 или 12 бит) определяет точность измерения. Напряжение преобразуется в цифровое значение, соответствующее температуре.
Полученные данные сравниваются с калибровочной таблицей, хранящейся в памяти ЭБУ. На основе этих данных блок рассчитывает текущую температуру охлаждающей жидкости и использует её для управления впрыском топлива, зажиганием, работой вентилятора и другими параметрами.
При обнаружении сигнала, выходящего за допустимые пределы (например, обрыв или короткое замыкание), ЭБУ переходит в аварийный режим и записывает ошибку в память с соответствующим кодом (например, P0115–P0119).

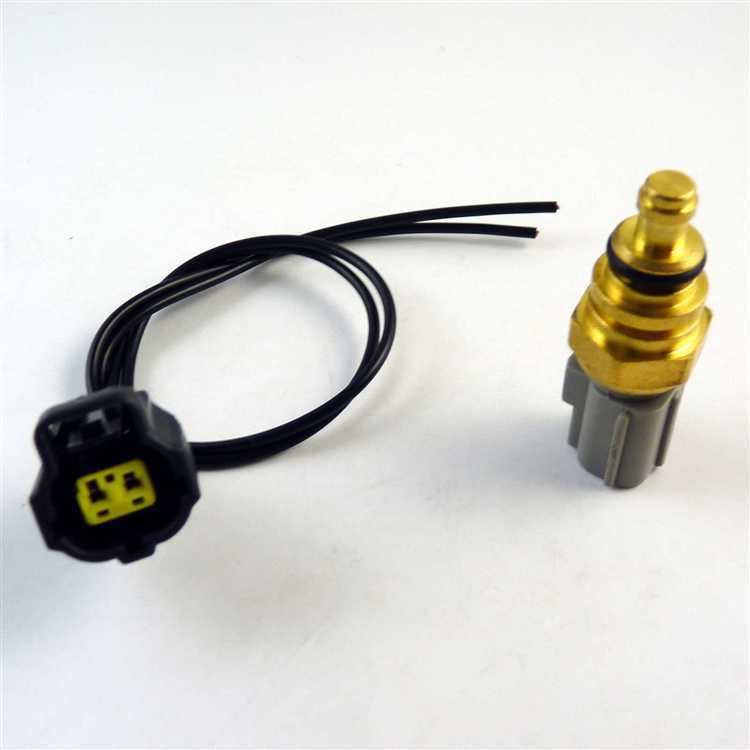

Причины сбоев в передаче данных от датчика к блоку управления
Нарушения в передаче сигналов от датчика температуры охлаждающей жидкости к блоку управления (ЭБУ) часто связаны с механическими повреждениями проводки, коррозией контактов или окислением разъёмов. Повреждение изоляции провода приводит к помехам и искажениям сигнала, что затрудняет точное считывание температуры.
Еще одной распространённой причиной является неисправность самого датчика – изменение сопротивления термистора вне нормативных значений или его полный выход из строя. В таких случаях ЭБУ получает некорректные данные или сигнал отсутствует вовсе.
Низкое качество контактных соединений вызывает повышение переходного сопротивления, что приводит к ошибкам в измерениях. Пыль и грязь внутри разъёмов ухудшают электропроводимость и создают нестабильность сигнала.
Перебои в электропитании датчика, связанные с неисправностями цепи питания или аккумулятора, также влияют на корректность передаваемых данных. Перенапряжения или импульсные помехи со стороны других электронных узлов автомобиля могут искажать сигнал.
Для выявления сбоев рекомендуется проверить целостность и сопротивление проводки мультиметром, очистить контакты разъёмов от коррозии и загрязнений, а также измерить сопротивление термистора при разных температурах. При подозрении на неисправность датчика его следует заменить, так как восстановлению он не подлежит.
Важно обеспечить надёжное крепление разъёмов и использовать герметизирующие материалы для предотвращения попадания влаги, которая способствует коррозии и снижает качество передачи сигнала.
Признаки неисправности и способы проверки датчика температуры
Одна из характерных неисправностей – нестабильные или отсутствующие показания температуры на панели приборов. При выходе датчика из строя ЭБУ может получить неверные данные, что приводит к неправильной работе системы охлаждения и ухудшению топливной смеси.
Частый симптом – перегрев двигателя при нормальном уровне охлаждающей жидкости. При этом вентилятор охлаждения может не включаться, так как управление происходит на основе ошибочных сигналов с датчика.
Проверку датчика начинают с визуального осмотра: необходимо убедиться в целостности корпуса и отсутствии коррозии контактов. Поврежденные провода или загрязнённые клеммы требуют очистки или замены.
Для диагностики используют мультиметр, измеряя сопротивление датчика при разных температурах. Значения должны соответствовать технической документации конкретной модели. При холодном датчике сопротивление обычно высокое и уменьшается с нагревом.
Дополнительно возможна проверка напряжения сигнала на выходе датчика при включённом зажигании. Отклонения от нормативных значений указывают на неисправность.
При сомнениях в исправности проводят тест с заменой датчика на заведомо исправный, чтобы исключить влияние других компонентов системы.
Вопрос-ответ:
Как датчик температуры охлаждающей жидкости измеряет температуру?
Датчик температуры основан на термисторе — элементе, сопротивление которого изменяется в зависимости от температуры. Когда температура жидкости повышается, сопротивление термистора снижается, что преобразуется в электрический сигнал. Этот сигнал передается в блок управления двигателем для корректировки работы систем охлаждения и подачи топлива.
Почему важна точность показаний датчика температуры охлаждающей жидкости?
Точные данные позволяют электронному блоку управления своевременно регулировать режим работы двигателя. Неправильные показания могут привести к неверному составу топливной смеси, ухудшению запуска мотора, перегреву или излишнему расходу топлива. Поэтому датчик должен передавать стабильный и достоверный сигнал.
Какие признаки указывают на неисправность датчика температуры охлаждающей жидкости?
Основные признаки включают в себя нестабильные показания температуры на приборной панели, увеличение расхода топлива, проблемы с запуском двигателя на холодную, перегрев или, наоборот, недостаточный прогрев. В некоторых случаях может загореться индикатор Check Engine. Проверка датчика проводится с помощью мультиметра или диагностического оборудования.
Можно ли проверить датчик температуры без снятия с автомобиля?
Да, базовая диагностика доступна без демонтажа. Например, с помощью диагностического сканера можно просмотреть текущие значения температуры, которые считывает ЭБУ. Если данные отсутствуют или имеют нелогичные значения, это сигнал о возможной неисправности. Для более точной проверки иногда требуется снять датчик и измерить сопротивление при разной температуре.
Какие типы датчиков температуры охлаждающей жидкости используются в современных автомобилях?
Наиболее распространены термисторы с отрицательным температурным коэффициентом (NTC). Они меняют сопротивление обратно пропорционально температуре. В некоторых моделях применяются датчики с положительным коэффициентом (PTC) или цифровые датчики с встроенным преобразователем сигнала. Выбор зависит от конструкции системы управления двигателем и требований производителя.
Как датчик температуры охлаждающей жидкости преобразует температуру в электрический сигнал?
Датчик содержит чувствительный элемент, обычно термистор, который меняет сопротивление в зависимости от температуры охлаждающей жидкости. При повышении температуры сопротивление уменьшается или увеличивается (в зависимости от типа термистора). Этот изменённый сигнал поступает на блок управления, где преобразуется в цифровые данные для дальнейшей обработки системой автомобиля.
Какие факторы могут повлиять на точность работы датчика температуры охлаждающей жидкости?
На показания влияют загрязнение и отложения на поверхности датчика, нарушение контактов в цепи, износ чувствительного элемента и неправильная установка. Также температура окружающей среды и состояние охлаждающей жидкости могут искажать результаты, если датчик частично выходит из жидкости или охлаждающая жидкость теряет свои свойства.
