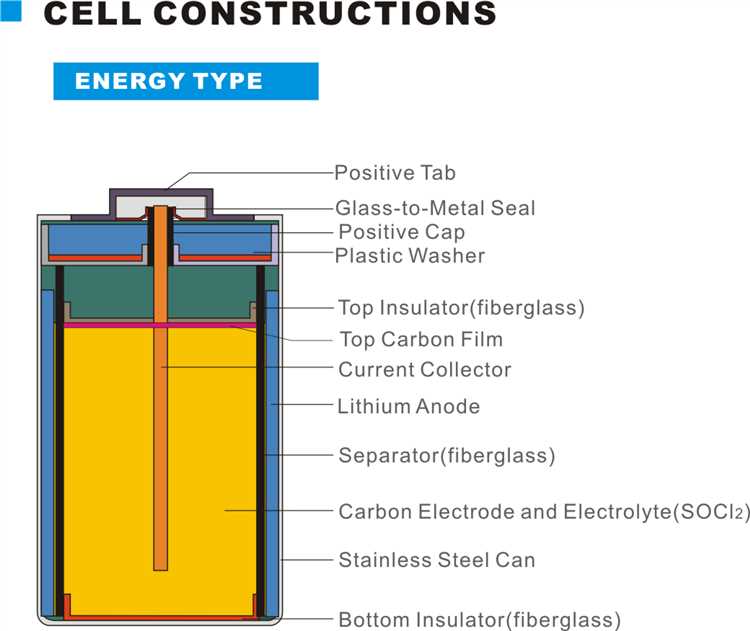

Из чего делают литиевые аккумуляторы

Литиевые аккумуляторы представляют собой многослойные электрохимические системы, в которых каждый материал выполняет строго определённую функцию. Катоды чаще всего производятся на основе оксидов металлов: LiCoO₂ (литий-кобальтовый), LiFePO₄ (литий-железо-фосфатный) и LiNiMnCoO₂ (никель-марганец-кобальт). Выбор конкретного катодного состава определяет ёмкость, ресурс и температурную стабильность аккумулятора.

Аноды преимущественно изготавливаются из графита, обладающего слоистой структурой, способной эффективно встраивать ионы лития. Для увеличения ёмкости разрабатываются аноды на основе кремния и его композитов, но они требуют дополнительной стабилизации из-за сильного расширения при зарядке. Использование углерод-силиконовых структур позволяет достичь компромисса между ёмкостью и долговечностью.

В качестве электролита применяются органические растворители с растворёнными литиевыми солями, такими как LiPF₆. Вещества должны обладать высокой ионной проводимостью и широким рабочим интервалом температур. Использование негорючих и твёрдых электролитов постепенно внедряется в перспективные твердотельные элементы.

Сепараторы представляют собой микропористые полиэтиленовые или полипропиленовые плёнки, предотвращающие контакт между электродами. Они должны выдерживать термическое и механическое воздействие, сохраняя проницаемость для ионов. Комбинированные сепараторы с керамическим покрытием повышают устойчивость к перегреву.

Наружный корпус чаще всего изготавливается из алюминия или нержавеющей стали и служит как физической защитой, так и частью системы теплоотвода. В цилиндрических и призматических элементах применяются разные методы герметизации, включая лазерную сварку и уплотнительные кольца из фторопластов.

Химический состав катодов: различия между LFP, NMC и другими

Катод – ключевой элемент литиевого аккумулятора, определяющий его энергоемкость, стабильность и срок службы. В современных литиевых батареях наибольшее распространение получили несколько типов катодных материалов, среди которых литий-железо-фосфат (LFP), литий-никель-марганец-кобальт-оксид (NMC), литий-никель-кобальт-алюминий-оксид (NCA) и литий-кобальт-оксид (LCO). Каждый из них имеет уникальный химический состав и технические характеристики.

LFP (LiFePO₄) состоит из лития, железа, фосфора и кислорода. Отсутствие кобальта и никеля делает этот материал дешевле и менее токсичным. Катоды LFP устойчивы к термическому разложению и обеспечивают более 2000 циклов заряд-разряд при умеренной плотности энергии (120–160 Вт·ч/кг). Они особенно подходят для стационарных систем хранения энергии и электромобилей с малым запасом хода.

NMC (LiNiₓMnᵧCo𝓏O₂) включает никель, марганец и кобальт. Соотношение этих элементов может варьироваться: например, NMC 532, 622 и 811. Повышение доли никеля увеличивает удельную энергию (до 220–250 Вт·ч/кг), но снижает стабильность и требует более точной системы управления температурой. Катоды NMC применяются в легковых электромобилях и портативной электронике.

NCA (LiNiₓCo𝓏AlᵧO₂) содержит никель, кобальт и алюминий. Высокое содержание никеля обеспечивает энергоемкость до 260 Вт·ч/кг. Алюминий улучшает стабильность структуры, но ухудшает химическую стойкость при перезаряде. Аккумуляторы с катодами NCA применяются в автомобилях с высокими требованиями к плотности энергии, например, Tesla Model S.

LCO (LiCoO₂) практически полностью состоит из кобальта. Его плотность энергии может достигать 200–240 Вт·ч/кг, но ресурс ограничен – около 500–800 циклов. Катоды LCO чувствительны к перегреву и механическим повреждениям. Из-за высокой стоимости и токсичности кобальта этот тип вытесняется более безопасными альтернативами.

Выбор катодного материала зависит от приоритетов: если критична стабильность и срок службы – предпочтение отдается LFP; при необходимости максимальной энергоемкости – NMC или NCA; для удешевления массовых решений – смеси на основе никеля и марганца с минимальным содержанием кобальта.

Материалы анодов: графит, кремний и перспективные альтернативы

На сегодняшний день более 90% коммерческих литиевых аккумуляторов используют аноды на основе графита. Его теоретическая удельная емкость составляет 372 мА·ч/г, что ограничивает потенциал дальнейшего повышения энергоемкости батарей. При этом графит стабилен, легко воспроизводим и совместим с существующими производственными линиями.

Кремний обладает в 10 раз большей теоретической емкостью – до 4200 мА·ч/г. Однако при литировании он расширяется до 300%, что приводит к разрушению структуры и снижению срока службы. Для частичного решения этой проблемы используют композиты: кремний-графит, кремний-углерод, наноструктурированные кремниевые порошки с покрытием из оксидов или полимеров.

Оптимальное содержание кремния в аноде – не более 10–15% по массе. При превышении этого порога деградация материала ускоряется.
Наночастицы кремния диаметром менее 150 нм менее подвержены растрескиванию, но их синтез и стабилизация удорожают производство.
Использование связующих с высокой эластичностью (например, на основе полиакрилонитрила) снижает механическое разрушение анода.

Среди альтернативных материалов ведутся исследования по следующим направлениям:

Оксиды олова (SnO₂) и титана (TiO₂) – обладают высокой стабильностью, но низкой электропроводностью и емкостью.
Графеновые структуры – перспективны из-за высокой проводимости и устойчивости к циклированию, но требуют сложных технологий получения.
Металлический литий – обеспечивает рекордную плотность энергии, однако подвержен дендритообразованию и связан с рисками воспламенения.

Выбор материала анода определяется задачей: для аккумуляторов с приоритетом по ресурсу предпочтителен графит, для увеличения энергоемкости – гибриды с кремнием, а для перспективных решений – стабилизированный литий или 2D-структуры. Компромисс между емкостью, стабильностью и стоимостью – ключ к дальнейшему развитию технологий.

Роль электролита и выбор солей и растворителей

Наиболее широко используется LiPF₆ (гексафторфосфат лития) благодаря его высокой ионной проводимости и способности пассивировать алюминиевый коллектор на катоде. Однако при температуре выше 60 °C он разлагается с выделением HF, что повышает требования к системе управления температурой. Альтернативы – LiBF₄, LiTFSI и LiFSI, которые демонстрируют лучшую термическую стабильность, но могут вызывать коррозию алюминия и имеют худшую совместимость с SEI-пленкой.

В качестве растворителей применяются смеси карбонатов: этиленкарбонат (EC) с высоким диэлектрическим постоянным и диметилкарбонат (DMC) или этилметилкарбонат (EMC) для снижения вязкости. EC обеспечивает формирование стабильной SEI на графитовом аноде, но его высокая температура плавления требует добавления низкотемпературных компонентов. Растворители на основе эфиров применяются в ячейках с литиевыми анодами, но нестабильны при высоких напряжениях.

Оптимальный выбор электролита зависит от целевого применения. Для высокоэнергетических ячеек на базе NMC предпочтительны растворы LiPF₆ в смесях EC/EMC. В системах с высокотемпературной эксплуатацией целесообразно использовать соли LiFSI и растворители без EC. В перспективных системах с кремниевыми анодами актуален подбор добавок, стабилизирующих SEI-пленку и снижающих газовыделение.

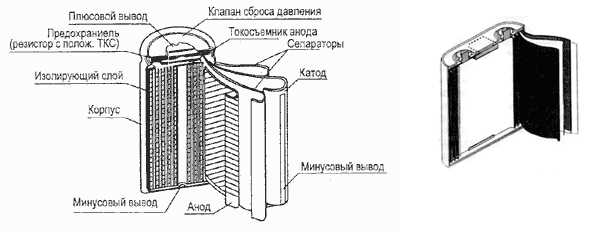

Функции сепаратора и применяемые полимерные материалы

Сепаратор в литиевом аккумуляторе выполняет критическую задачу – физически разделяет анод и катод, предотвращая короткое замыкание, но при этом пропускает ионы лития. Он должен обладать высокой пористостью (35–50 %), равномерной толщиной (обычно 20–30 мкм), термической стабильностью и химической инертностью по отношению к электролиту.

Наиболее распространённые материалы сепараторов – полиолефины, включая полиэтилен (PE), полипропилен (PP) и их многослойные комбинации (например, PP/PE/PP). Полипропилен устойчив к более высоким температурам (до 165 °C), а полиэтилен проявляет эффект термозапирания уже при 130 °C, что повышает безопасность при перегреве. Комбинированные структуры позволяют объединить механическую прочность PP и защитную функцию PE.

Для повышения смачиваемости и совместимости с электролитом на поверхность сепараторов наносят керамические или полимерные покрытия. Это улучшает удержание электролита, снижает сопротивление и повышает цикл стабильности. Керамические наполнители на основе оксида алюминия или кремния повышают устойчивость к усадке при высоких температурах и препятствуют росту дендритов.

Альтернативные решения включают использование полиимидов, ПВДФ и нейлона. Эти материалы применяются в аккумуляторах, рассчитанных на работу при высоких температурах или повышенной плотности энергии. Однако они дороже и сложнее в производстве, что ограничивает их массовое применение.

Оптимальный выбор сепаратора зависит от конкретной задачи: для портативной электроники приоритет – толщина и удельная энергия, для электромобилей – термическая устойчивость и долговечность, для стационарных систем хранения – безопасность и стабильность при длительных циклах.

Корпус и упаковка: металлические и полимерные оболочки

Корпус литиевого аккумулятора обеспечивает защиту от механических повреждений, влаги и воздействия кислорода. Он также влияет на теплопроводность, вес и стойкость к воспламенению. Выбор материала определяется форм-фактором, условиями эксплуатации и требованиями к безопасности.

Алюминиевая оболочка широко используется в pouch-ячейках благодаря малой массе и высокой пластичности. Такие корпуса позволяют формировать аккумуляторы нестандартной формы, снижая общий вес устройства. Однако алюминий подвержен проколам и требует дополнительной герметизации, обычно в виде слоистых ламинатов с полиамидом или полипропиленом.

Стальные корпуса характерны для цилиндрических и призматических ячеек (например, формата 18650). Сталь обеспечивает высокую прочность, устойчивость к внутреннему давлению и хорошую теплоотдачу. Недостатком является увеличение массы и риск короткого замыкания при нарушении изоляции.

Полимерные оболочки, включая многослойные пленки на основе полипропилена и нейлона, используются в гибких аккумуляторах. Они обладают низкой теплопроводностью и требуют сложной технологии герметизации, особенно на краях пакета. При этом снижается риск короткого замыкания за счёт отсутствия токопроводящих стенок.

При выборе корпуса учитываются рабочая температура, плотность упаковки ячеек, требования к массе и пожаробезопасности. В устройствах с высокой теплоотдачей предпочтительнее металлические оболочки, в портативной электронике – гибкие полимерные. Корректная комбинация материалов корпуса и внутренней компоновки критична для обеспечения стабильной работы и продления срока службы аккумулятора.

Добавки и стабилизаторы: зачем они нужны в составе аккумулятора

Добавки и стабилизаторы в литиевых аккумуляторах направлены на повышение безопасности, улучшение электрокинетики и продление срока службы. Например, фторсодержащие добавки (такие как LiPF6 с добавками HF-уловителей) уменьшают образование агрессивных продуктов разложения электролита, снижая коррозию и деградацию катода.

Антиоксиданты и ингибиторы газообразования минимизируют образование газов при высоких температурах и заряде, что снижает риск вздутия и выхода из строя элемента. Добавки на основе органических фосфатов стабилизируют твердоэлектролитную межфазу (SEI), снижая рост сопротивления и обеспечивая равномерное распределение лития на аноде.

Стабилизаторы температуры, такие как термочувствительные полимеры или неорганические частицы, интегрируются в электролит для предотвращения перегрева и теплового разгона. Это критично для поддержания функциональности при экстремальных режимах эксплуатации.

Оптимальное сочетание добавок регулируется в зависимости от химического состава катода и анода, чтобы обеспечить баланс между электропроводностью, стабильностью и механической прочностью. Неправильный подбор может привести к снижению емкости или ускоренному старению.

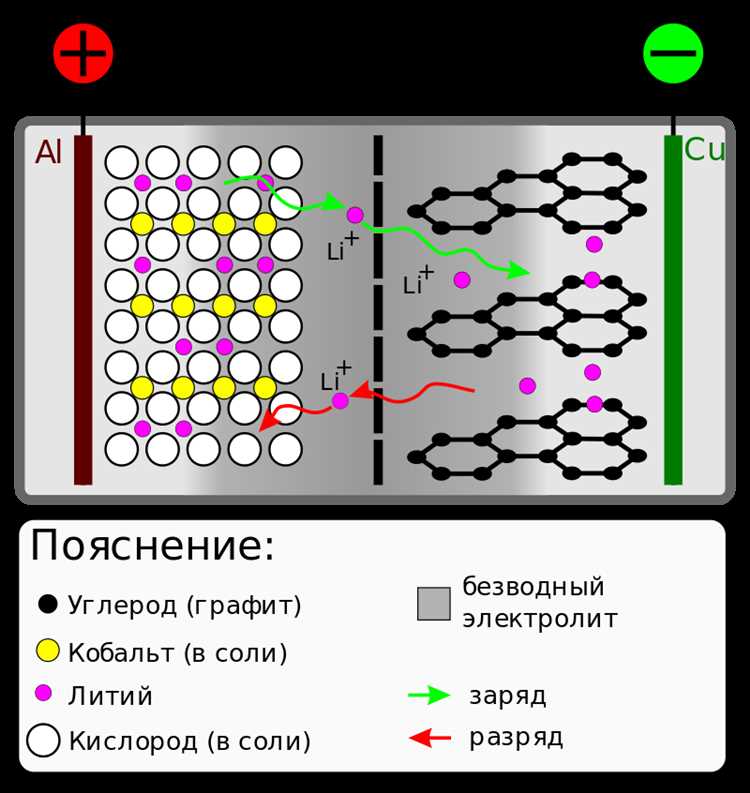

Материалы токосъемников: алюминий, медь и условия их применения

Токосъемники обеспечивают передачу электрического тока от электродов аккумулятора к внешней цепи, поэтому их материал должен сочетать низкое электрическое сопротивление, механическую прочность и химическую стойкость.

Основные материалы токосъемников – медь и алюминий. Их выбор определяется рабочими параметрами аккумулятора и технологическими ограничениями.

Медь обладает высокой электрической проводимостью (~5,8·10⁷ См/м), что снижает потери при передаче тока. Она устойчива к коррозии в стандартных электролитах и выдерживает высокие токовые нагрузки. Медные токосъемники обычно применяются для отрицательных электродов (анодов) в литий-ионных батареях из-за устойчивости меди к литиевому осаждению.
Алюминий имеет проводимость примерно 60% от меди, но значительно легче и дешевле. Его применяют преимущественно для положительных электродов (катодов), где химическая среда отличается и медь подвержена коррозии. Алюминий демонстрирует хорошую устойчивость к окислению и при условии качественной пассивации сохраняет стабильность контакта.

Условия применения:

Для анодов используется медь из-за ее химической инертности к литиевым и органическим компонентам электролита, а также высокой проводимости.
Катоды оснащают алюминиевыми токосъемниками, поскольку алюминий устойчив к коррозии при контакте с окислительными материалами катода.
В условиях высоких токов предпочтительна медь за счет лучшей теплопроводности и меньших потерь энергии.
Для облегчения конструкции и снижения стоимости применяют алюминий при умеренных токовых нагрузках и контролируемых условиях эксплуатации.
При использовании алюминия необходимо учитывать возможные механические деформации и использовать специальные покрытия или легирующие добавки для повышения прочности и долговечности токосъемников.

Правильный выбор материала токосъемника напрямую влияет на эффективность, срок службы и безопасность литиевого аккумулятора.

Вопрос-ответ:

Какие основные материалы входят в состав литиевых аккумуляторов и какова их роль?

Литиевые аккумуляторы состоят из анода, катода, электролита, сепаратора и корпуса. Анод обычно изготавливают из графита или кремния, он служит местом для хранения лития во время зарядки. Катод состоит из сложных оксидов металлов, например, литий-железо-фосфат (LFP) или никель-марганец-кобальт (NMC), и отвечает за отдачу лития при разряде. Электролит — жидкий или гелевый раствор, обеспечивающий перенос ионов лития между электродами. Сепаратор разделяет анод и катод, не давая им замыкаться, но пропуская ионы. Корпус защищает внутренние элементы и обеспечивает безопасность.

Почему для токосъемников в литиевых аккумуляторах применяют медь и алюминий, и в чем их отличия?

Медь используется для анодных токосъемников, так как она хорошо проводит электричество и устойчиво работает при отрицательных потенциалах, что соответствует аноду. Алюминий применяется на катодной стороне благодаря своей высокой электропроводности и меньшему весу, а также потому, что он устойчив к окислению при положительном потенциале катода. Основное отличие в том, что медь более устойчива к коррозии на аноде, а алюминий лучше подходит для катода, где условия иного потенциала и химической активности.

Какие характеристики электролитов влияют на производительность и безопасность литиевых аккумуляторов?

Ключевые параметры электролита — его химическая стабильность, ионная проводимость и способность предотвращать образование дендритов лития. Растворители должны обеспечивать высокую подвижность ионов лития и при этом оставаться устойчивыми к разложению при высоких температурах и напряжениях. Солевые компоненты, такие как LiPF6, обеспечивают ионную проводимость, но могут разлагаться при повышенной температуре, что снижает безопасность. Добавление стабилизаторов и загустителей помогает снизить риск утечек и воспламенения, а также улучшить долговечность аккумулятора.

В чем преимущества использования кремния в составе анодов по сравнению с традиционным графитом?

Кремний способен поглощать значительно больше лития, чем графит, что увеличивает емкость аккумулятора. Однако при зарядке он сильно расширяется, что может привести к разрушению структуры анода и снижению срока службы. Для решения этой проблемы применяют композиционные материалы, где кремний внедрен в матрицу из графита или полимеров, уменьшая механические напряжения. Таким образом, использование кремния дает возможность повысить энергоемкость аккумуляторов, сохраняя приемлемую стабильность и долговечность.

Как сепаратор влияет на работу литиевого аккумулятора и из каких материалов его изготавливают?

Сепаратор — это тонкая мембрана, которая предотвращает прямой контакт анода и катода, исключая короткие замыкания, но при этом пропускает ионы лития через поры. Он должен иметь высокую химическую и термическую стойкость, не разрушаться при работе аккумулятора и обеспечивать равномерное распределение ионов. Для изготовления сепараторов применяют полимерные материалы, например полиэтилен или полипропилен, часто в виде многослойных структур. Некоторые сепараторы содержат специальные покрытия, улучшающие огнестойкость и стабильность при высоких температурах.

Какие материалы обычно используют для изготовления анодов в литиевых аккумуляторах и чем они отличаются?

Анод в литиевых аккумуляторах чаще всего делают из графита, который обладает хорошей способностью накапливать литий и стабильной цикличностью. В последнее время исследуются альтернативы, например, кремний, который способен удерживать значительно больше лития, но при этом сильно расширяется при зарядке, что снижает долговечность. Использование кремния требует специальных технологий для уменьшения механических повреждений и увеличения срока службы.

Почему в литиевых аккумуляторах применяют медные и алюминиевые токосъемники, и в каких случаях выбирают каждый из этих материалов?

Медные токосъемники применяются в анодной части аккумулятора, поскольку медь хорошо проводит электричество и устойчиво взаимодействует с материалами анода. Алюминиевые токосъемники используют для катода из-за их меньшего веса и совместимости с катодными материалами. При выборе учитываются рабочие условия: алюминий лучше подходит для снижения массы аккумулятора, но требует защиты от коррозии, в то время как медь более устойчива, но тяжелее и дороже.
