Экранирование тороидального трансформатора в усилителе – ключевой процесс для минимизации электромагнитных помех и улучшения стабильности работы устройства. Тороидальные трансформаторы, благодаря своей компактности и высокой эффективности, широко используются в аудио- и силовых усилителях. Однако их конструкция создаёт сильные магнитные поля, которые могут негативно воздействовать на другие компоненты усилителя, что приводит к шумам и снижению качества сигнала.
Одним из наиболее эффективных способов экранирования является использование металлических оболочек, которые полностью или частично ограждают трансформатор. Важно правильно подобрать материал для экрана, так как его эффективность зависит от магнитной проницаемости и проводимости. Металлические экраны, выполненные из ферромагнитных материалов, могут значительно уменьшить уровень индуцированных помех, особенно при высоких токах.
Для улучшения экранирования также применяются специализированные проводящие покрытия и экраны из медного фольгированного материала, которые налаживаются на корпус устройства. Важно, чтобы эти экраны были заземлены, иначе их эффективность будет минимальной. В дополнение к этому, экранирование можно усилить за счет установки фильтров, которые ограничивают проникновение помех в сигнал.
Также стоит учитывать расположение трансформатора относительно других элементов усилителя. Минимизация расстояния между трансформатором и корпусом, а также правильная ориентация магнитного поля позволяют существенно снизить его воздействие. Для этого рекомендуется размещать трансформатор в уголке устройства, где влияние его магнитного поля будет минимальным.
Выбор материалов для экранирования тороидального трансформатора
Для эффективного экранирования тороидального трансформатора в усилителе важно правильно подобрать материалы, которые обеспечат минимальные электромагнитные помехи и не ухудшат характеристики устройства. Основные материалы, используемые для экранирования, включают ферромагнитные сплавы, металлы и композиты с высокими магнитными и электропроводными свойствами.
Часто выбираются ферриты, которые эффективно поглощают высокочастотные помехи. Ферритовые материалы обладают хорошими магнитными свойствами и минимизируют потерю энергии. Важно учитывать, что ферриты должны быть правильно подобраны по частотному диапазону, чтобы обеспечить оптимальную эффективность экранирования.
Металлические экраны, например, из меди или алюминия, также широко применяются для экранирования. Медь имеет высокую электропроводность и может эффективно экранировать низкочастотные электромагнитные поля. Алюминий, хотя и уступает меди по проводимости, часто используется из-за своей легкости и устойчивости к коррозии.
Еще одним вариантом является использование многослойных экранов, комбинирующих ферромагнитные и проводящие материалы. Это сочетание позволяет обеспечить как поглощение высокочастотных помех, так и защиту от низкочастотных излучений.
Кроме того, необходимо учитывать толщину и плотность материала экрана. Слишком тонкий слой может не обеспечить должного уровня экранирования, а слишком толстый – привести к излишним потерям энергии. Оптимальная толщина экрана зависит от частотного спектра помех и характеристик самого трансформатора.
Для достижения наилучших результатов рекомендуется использовать материалы, которые обеспечивают как магнитное, так и электрическое экранирование, в зависимости от типа помех. При этом важным моментом является баланс между весом, стоимостью и эффективностью выбранного материала.
Роль металлических и неметаллических экранов в уменьшении помех
Для эффективного снижения электромагнитных помех в тороидальных трансформаторах в усилителях используются экраны из различных материалов. Каждый тип экрана оказывает своё влияние на изоляцию, защиту от внешних источников и подавление внутренних излучений.
Металлические экраны служат основной защитой от высокочастотных и низкочастотных помех. Они эффективно отражают электромагнитные волны, минимизируя проникновение внешнего излучения в трансформатор. Наиболее распространены экраны из меди и алюминия, которые обеспечивают низкое сопротивление для электромагнитных волн, что способствует значительному снижению уровня помех.
- Медь обладает высокой проводимостью и низким уровнем потерь на нагрев, что делает её идеальной для защиты от высокочастотных помех.
- Алюминий лёгок и экономичен, но его проводимость ниже, чем у меди, что может ограничивать эффективность экранирования на более высоких частотах.
Неметаллические экраны, такие как ткани с металлическим покрытием или ферритовые материалы, применяются для защиты от низкочастотных помех. Эти материалы имеют меньшую проводимость, но способны эффективно поглощать определённые частоты благодаря своей магнитной проницаемости.
- Ферритовые материалы используются для гашения помех в диапазоне низких частот. Они поглощают энергии помех и уменьшают их распространение по системе.
- Металлизированные ткани комбинируют гибкость неметаллических материалов с электромагнитной защитой, подходя для применения в сложных конструкциях, где важно сохранить форму экрана.
Комбинированный подход, включающий как металлические, так и неметаллические экраны, может значительно повысить общую эффективность экранирования, улучшив защиту от широкого спектра помех. Важно учитывать частотный диапазон помех и условия эксплуатации при выборе материалов для экранирования тороидальных трансформаторов в усилителях.
Особенности монтажа экрана вокруг тороидального трансформатора
Монтаж экрана вокруг тороидального трансформатора требует тщательного подхода к выбору материалов и технологии установки. Правильная реализация экранирования существенно снижает уровень помех и улучшает общую эффективность работы устройства.
Для монтажа экрана обычно используются металлические или комбинированные экраны, которые могут быть как полными, так и частичными, в зависимости от специфики применения и уровня требуемой защиты.
Рекомендации по монтажу:
- Материал экрана: рекомендуется использовать материалы с высокой проводимостью, такие как медь или алюминий, которые обеспечивают эффективное поглощение электромагнитных помех.
- Конструкция экрана: экран должен охватывать трансформатор с возможностью заземления. Установите экран таким образом, чтобы его края не касались обмоток трансформатора, чтобы избежать коротких замыканий.
- Заземление: важный аспект монтажа – правильное заземление экрана. Заземление должно быть выполнено с учетом минимального сопротивления и высокой надежности соединения.
- Защитное покрытие: если экран изготавливается из металла, важно защитить его от коррозии с помощью антикоррозийных покрытий или использование материалов с низким уровнем окисления.
- Толщина экрана: толщина экрана напрямую зависит от уровня электромагнитных помех, присутствующих в устройстве. Для трансформаторов, работающих в условиях сильных помех, стоит использовать более толстый экран.
Также важным моментом является размещение экрана в правильном положении относительно трансформатора. Необходимо учитывать, чтобы экран не создавал дополнительных помех в системе. Это означает, что экранирующий материал должен быть установлен на минимальном расстоянии от корпуса трансформатора.
При монтаже экрана необходимо помнить о возможных термических изменениях в конструкции. Материалы, используемые для экранирования, должны выдерживать температуры, которые могут возникнуть при работе устройства.
Дополнительно следует учитывать, что экранирование не должно быть избыточным. Слишком плотный экран может вызвать ухудшение вентиляции трансформатора, что приведет к перегреву устройства.
Важный элемент монтажа – проверка состояния экрана после установки. Регулярные проверки целостности и заземления экрана помогут поддерживать эффективность защиты от электромагнитных помех на высоком уровне.
Как правильно подключить заземление для экранирования
Первый шаг – это обеспечение хорошего контакта заземляющего провода с корпусом трансформатора. Используйте провод с хорошей проводимостью, например, медный сечением от 2,5 мм². Он должен быть достаточно коротким, чтобы минимизировать возможные потери на сопротивлении.
Подключение заземления должно происходить через отдельную точку заземления, которая должна быть физически соединена с землёй. При этом важно, чтобы заземление не имело нескольких «контуров» или «петель», что может привести к усилению высокочастотных помех. Поэтому все элементы системы должны быть подключены к одному центральному заземляющему узлу.
Для правильного подключения заземления трансформатора и других компонентов усилителя следует использовать низкочастотные соединения, избегая длинных проводов, которые могут служить антеннами для помех. Использование экранированных кабелей с отдельным проводом для заземления также значительно повышает эффективность экранирования.
Важно отметить, что заземление должно быть выполнено так, чтобы оно не оказывало влияния на другие электрические компоненты устройства. Если используется металлический экран, он должен быть соединён с заземлением через минимум два контактных соединения: одно на верхней части экрана, а второе на нижней.
При этом стоит учитывать, что неправильное заземление или его отсутствие может привести к образованию паразитных токов, что негативно скажется на качестве работы усилителя и уровне помех. Поэтому перед подключением необходимо тщательно проверять всю систему на предмет сопротивления и наличия возможных замыканий.
Использование многослойных экранов для снижения электромагнитных излучений
Многослойные экраны представляют собой эффективное решение для защиты от электромагнитных помех, возникающих в тороидальных трансформаторах усилителей. Они состоят из нескольких слоев различных материалов, каждый из которых выполняет свою функцию по блокировке или отражению электромагнитных волн. Основные материалы, используемые для таких экранов, включают медь, алюминий, ферритовые материалы и металлические сетки.
Первый слой экрана обычно является проводящим, как медный или алюминиевый. Этот слой служит для экранирования низкочастотных помех и блокирует распространение электрического поля. Медь обладает высокой проводимостью, что эффективно снижает излучение. Алюминий, хоть и менее проводящий, также часто используется из-за своей легкости и устойчивости к коррозии.
Следующий слой может быть ферритовым или композитным, что позволяет значительно снизить воздействие высокочастотных помех. Ферритовые материалы поглощают магнитные волны, уменьшив их проникновение в чувствительные компоненты схемы. Этот слой помогает предотвратить пересечение магнитных полей, исходящих от трансформатора, с другими частями устройства.
Дополнительные слои, такие как металлические сетки или экраны из проводящих текстилей, могут быть использованы для улучшения защиты в диапазоне высоких частот. Эти материалы эффективно блокируют излучения, создавая своеобразный «барьер», который предотвращает проникновение электромагнитных волн в окружающую среду.
Существуют несколько критических факторов, которые следует учитывать при проектировании многослойных экранов: плотность слоев, их толщина, а также тип материала для каждого из слоев. Несоответствие этих параметров может привести к ухудшению экранирующих свойств. Оптимальное сочетание материалов и конфигураций позволяет добиться значительного уменьшения излучений и защитить компоненты усилителя от помех.
Важным аспектом является правильная заземленность экрана. Каждый слой должен быть надежно заземлен, чтобы обеспечить максимальную эффективность экранирования и минимизировать накопление статического заряда, что может привести к повреждениям электронных компонентов или ухудшению работы усилителя.

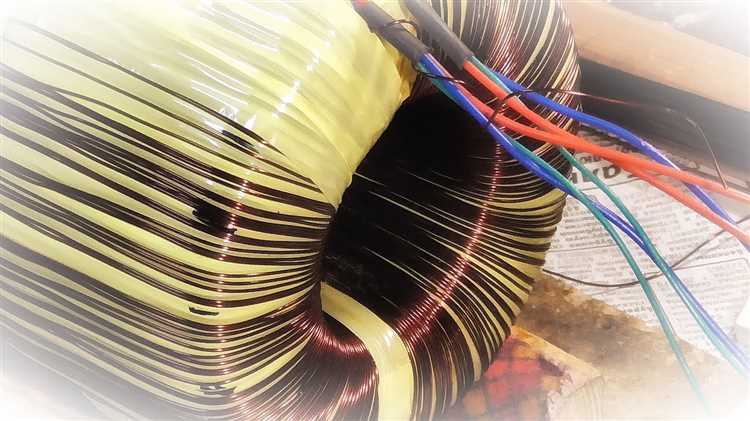

Методы изоляции проводов в зоне трансформатора
Для предотвращения пробоя изоляции и защиты проводов от внешних воздействий, рекомендуется использовать многослойные кабели с оплеткой из медного провода, что снижает влияние внешних магнитных полей. Кроме того, важно учитывать, что изоляция должна быть стойкой к вибрациям, так как в процессе работы усилителя могут возникать механические колебания.
Вторым важным аспектом является защита от нагрева. Для этого изоляционные материалы должны обладать высокой термостойкостью. Использование силиконовых или фторопластовых изоляционных покрытий позволяет избежать перегрева проводов и их повреждения в процессе эксплуатации. Это также помогает улучшить долговечность кабелей и снизить вероятность короткого замыкания.
Также стоит учитывать необходимость защиты проводов от внешнего электромагнитного излучения. Для этого используются кабели с экранированием, выполненным из фольги или медных оплеток. Экранирование помогает снизить влияние радиочастотных помех и повысить стабильность работы устройства.
Выбор метода изоляции напрямую зависит от характеристик трансформатора и условий эксплуатации устройства. Важно учитывать как механические, так и термические факторы, а также требования к долговечности и безопасности.
Влияние частоты на выбор метода экранирования тороидального трансформатора
Частота сигналов, проходящих через тороидальный трансформатор, существенно влияет на выбор метода экранирования. На низких частотах, до нескольких килогерц, основное внимание уделяется предотвращению проникновения магнитных полей и эффективному заземлению. Для этих частот достаточно применения простых ферромагнитных экранов, которые эффективно блокируют низкочастотные помехи.
При повышении частоты, особенно в диапазоне от нескольких сотен килогерц до мегагерц, появляются дополнительные проблемы, связанные с электромагнитным излучением. На этих частотах важно использовать многослойные экраны, включающие как металлические, так и неметаллические материалы. Они должны обладать высокой проводимостью и малым сопротивлением на частотах, близких к рабочей частоте трансформатора. Многослойные экраны эффективно блокируют не только электрические, но и магнитные поля.
Для высокочастотных сигналов (свыше нескольких мегагерц) применяют экраны с более сложной конструкцией, включающие фольгу из меди или алюминия, а также специальные покрытия, обеспечивающие отражение электромагнитных волн. В этих случаях важна правильная изоляция и тщательная герметизация экранов, так как малейшие зазоры могут существенно снизить эффективность экранирования.
Метод экранирования зависит также от характера работы усилителя. Для импульсных сигналов необходимо применять экраны с более высокой пропускной способностью, чтобы избежать излишних потерь на экранировании и сохранить высокое качество сигнала. На этих частотах рекомендуется использовать экраны с высокой магнитной проницаемостью, которые эффективно снижают влияние импульсных помех.
Типичные ошибки при экранировании и способы их устранения
Одна из основных ошибок при экранировании тороидального трансформатора – недостаточная плотность экрана. Это может привести к проникновению электромагнитных помех, снижая эффективность экранирования. Для устранения этой проблемы необходимо использовать многослойные экраны, а также внимательно подбирать материал, учитывая его проводимость и магнитные свойства.
Другой распространенной ошибкой является неправильное заземление экрана. Если экран не подключен должным образом к земле, его эффективность существенно снижается. Решение – установить надежное заземление, используя низкоомное соединение, чтобы минимизировать потери энергии и обеспечить максимальную защиту от помех.
Также часто возникает проблема с выбором материала экранирования. Недостаточно эффективные материалы могут привести к повышенному уровню излучений. Использование меди, алюминия или специализированных сплавов с высокой проводимостью и магнитной проницаемостью может существенно повысить эффективность экранирования.
Необходимо учитывать и расположение экрана относительно трансформатора. Ошибки в монтаже, такие как размещение экрана слишком далеко от источника помех, могут привести к снижению его эффективности. Лучше всего использовать экраны, которые плотно окружают трансформатор, обеспечивая максимальную защиту.
Наконец, одним из ключевых аспектов является соблюдение правильной геометрии экрана. Неправильная форма или размеры могут привести к искажению магнитных полей и созданию дополнительных источников помех. Рекомендуется использовать экраны, которые обеспечивают равномерное распределение магнитных потоков вокруг трансформатора, избегая появления «пустых» зон.
Вопрос-ответ:
Какие способы экранирования используются для тороидальных трансформаторов в усилителях?
Для экранирования тороидальных трансформаторов в усилителях применяются несколько методов. Один из наиболее распространённых — это использование металлических экранов, которые блокируют электромагнитные помехи. Также популярны многослойные экраны с различными материалами, такими как медь и алюминий, которые повышают эффективность экранирования. Важную роль играет правильное заземление экрана, чтобы минимизировать возможные наводки и потери сигнала.
Как выбрать материал для экранирования тороидального трансформатора?
Выбор материала зависит от типа помех и частоты, на которой работает трансформатор. Например, для защиты от низкочастотных помех часто используют ферритовые материалы, которые эффективно поглощают магнитные поля. Для высокочастотных помех предпочтительнее материалы с хорошими проводящими свойствами, такие как медь или алюминий. Важно учитывать как электрические, так и механические свойства материала, чтобы он не создавал дополнительных проблем при монтаже.
Как частота воздействия влияет на выбор метода экранирования для тороидальных трансформаторов?
Частота воздействия напрямую влияет на выбор типа экранирования. При высоких частотах основной задачей экрана является защита от радиочастотных помех, для чего используют проводящие материалы, которые эффективно отражают электромагнитные волны. Для низкочастотных помех требуется больше внимания к магнитной составляющей, поэтому предпочтение отдают экранам, способным блокировать магнитные поля, например, ферритовым материалам.
Как заземление влияет на эффективность экранирования трансформатора?
Заземление экрана тороидального трансформатора является важным элементом для эффективного экранирования. Правильное подключение заземления помогает избежать накопления статического заряда и снижает уровень помех. Это особенно важно для защиты чувствительных компонентов усилителя от нежелательных электромагнитных и радиочастотных сигналов. Заземление также способствует равномерному распределению тока через экран и минимизирует риск возникновения токов утечки.
Какие ошибки часто встречаются при экранировании тороидальных трансформаторов?
Одной из самых распространённых ошибок является неправильная установка экрана, когда он не охватывает полностью все части трансформатора или не подключен к заземлению. Также важно учитывать, что использование материалов с низким проводимым сопротивлением, таких как дешёвые металлы, может снизить эффективность экранирования. Часто недооценен вклад монтажа, когда экран неправильно фиксируется или не имеет достаточно плотного контакта с трансформатором, что приводит к появлению помех.
