Как натянуть ремень на газели

На ГАЗели встречаются клиновые ремни (например 10×950 или 11,2×1010) на ранних модификациях с двигателями ЗМЗ‑402/405, а также поликлиновые (6PK длиной около 1115–1130 мм) на двигателях УМЗ‑4216, ЗМЗ‑406, Cummins ISF 2.8. Неверное натяжение приводит к свисту при запуске, просадке напряжения (ниже 13,6 В на клеммах при 1500 об/мин) либо перегрузке подшипников генератора и помпы (перегрев корпуса, люфт). Оптимальное натяжение исключает проскальзывание при резком включении фар, вентилятора отопителя и обогрева стекла одновременно.

Контроль прогиба: прикладывается усилие 10 кгс (≈98 Н) по центру длинной ветви между шкивами генератора и коленчатого вала. Допустимый прогиб для клинового ремня – 8–12 мм, для поликлинового 6PK – 6–9 мм. При частотном методе (лёгкий щипок и измерение тюнером) рабочий диапазон натянутого 6PK ремня указанной длины составляет 110–140 Гц. Быстрый ориентир без приборов: поворот ремня пальцами не более чем на 90° при умеренном усилии; больший угол указывает на недотяжку, меньший – на перетяжку.

Перед регулировкой осматривают ремень: поперечные трещины глубиной свыше 1/3 толщины, расслоения корда, бахрома по краям свыше 1 мм, глянцевые «заполированные» дорожки более 30% площади – основания для замены. Ширина клинового ремня, уменьшившаяся на >1 мм относительно номинала, приводит к посадке глубже в ручей и снижению передаваемого момента. Масляные следы удаляются обезжириванием; впитавшийся масло‑нагар – причина установки нового ремня.

Инструменты: ключи 13 и 17 (либо 12/14 на отдельных кронштейнах), монтажная лопатка, линейка, при возможности динамометрический ключ. Последовательность: ослабить болт поворотного уха генератора (обычно М10), затем болт/гайку натяжной планки (М8), сместить корпус для достижения целевого прогиба, удерживая при лёгком поднатяге; затянуть крепёж. Рекомендуемые моменты: болт поворотного уха 40–45 Н·м, болт натяжной планки 22–25 Н·м. Повторно измерить прогиб. После запуска проверить отсутствие свиста в первые 5–10 секунд и стабильность напряжения бортовой сети 13,8–14,4 В. Контрольное домеривание спустя 100 км: допускается усадка до 1 мм – при необходимости довести до нормы.

Признаки неправильного натяжения: свист, перегрев, износ кромок

Свист на влажном ремне допускается только кратковременно после проезда по луже. Если звук сохраняется в сухом состоянии, натяжение ниже нормы либо поверхность ремня закоксована. Очистка шкивов и проверка натяжения обязательны; применение аэрозольных “антискрипов” маскирует проблему и ускоряет glazing.

Проверка прогиба: при нажатии усилием около 8–10 кгс (≈80–100 Н) на середину самого длинного пролёта ремня генератора прогиб для исправного ремня должен быть порядка 8–10 мм (GAZ дв. ЗМЗ-406/405, УМЗ-4216 с одним поликлиновым ремнём). Прогиб >12 мм – недотяжка; <5–6 мм – перетяжка, растёт нагрузка на передний подшипник генератора и помпы.

Метод “поворота”: ремень на длинном пролёте руками (сухими) не должен проворачиваться более чем на 90° при умеренном усилии большого и указательного пальцев. Поворот до 120° – слабое натяжение; меньше 60° – избыточное.

Шумы подшипников: перетянутый ремень вызывает гул или нарастающее “ворчание” корпуса генератора после 5–10 минут работы. Температура корпуса генератора не должна устойчиво превышать ~70–80 °C (касаешься рукой – удержание более 2–3 секунд без ощущения жжения). Более высокая температура при чистых вентиляционных окнах и нормальном токе нагрузки часто связана с перетяжкой.

Перегрев ремня: запах прогретой резины после короткой (до 5 км) поездки в умеренную погоду (+15…+25 °C) свидетельствует о проскальзывании. Локальное потемнение, глянец, мелкие поперечные трещины на внутренней рабочей поверхности ускоренно появляются при сочетании недотяжки и загрязнённых шкивов.

Износ кромок: махровые “бахромки” по бокам классического клинового ремня или расслоение корда поликлинового – часто результат несоосности шкивов или перетяжки. Быстрый боковой износ кромок с одновременным загибом корда наружу говорит о перекосе >1–1,5 мм между плоскостями шкивов; простая подтяжка без устранения перекоса бесполезна.

Продольные трещины/проплешины на поликлиновом ремне при нормальной чистоте канавок шкива чаще указывают на перетяжку (повышенное растяжение и температура) либо на работу с заклинивающим вспомогательным агрегатом (натяжной ролик, помпа). При сомнении снимают ремень и вращают каждый узел вручную: люфт или шорох подшипника недопустим.

Колебания напряжения бортсети (мигание света при нагрузке: вентилятор печки + фары) при исправном генераторе и АКБ часто связаны с проскальзыванием. Измерение: вольтметр на клеммах АКБ при 2000–2500 об/мин и включенных фарах должен показывать стабильные ~13,8–14,4 В; падения скачками ниже 13,2 В с одновременным кратким свистом – признак недостаточного натяжения или загрязнения канавок.

Ускоренное растяжение: если после корректной установки прогиб увеличивается более чем на 2 мм в течение первых 300–500 км, ремень теряет эластичность или была допущена недотяжка; требуется повторная регулировка и оценка состояния корда. Регулярное “дотягивание” каждые 1–2 недели – симптом износа: рациональнее заменить ремень.

Корректирующие действия: при свисте без следов перегрева – подтяжка до значения прогиба 8–10 мм; при глянцевой поверхности – лёгкая матовая очистка канавок шкива (щётка + обезжириватель), затем установка нового ремня с контролем соосности линейкой (зазор не более 1 мм на длине 200 мм). При признаках перетяжки ослабить крепление генератора, снизить натяжение до прогиба 8–10 мм, повторно проверить температура корпуса после тестовой поездки.

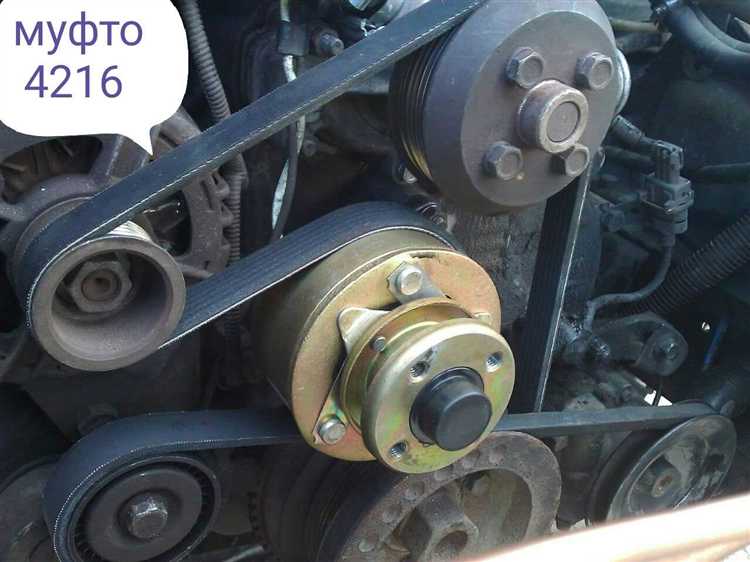

Необходимые инструменты и нормативы прогиба ремня

Инструменты подбираются под конкретный двигатель (ЗМЗ‑402, ЗМЗ‑405/406, УМЗ‑4216, Cummins ISF 2.8), но базовый набор остаётся постоянным.

• Набор рожковых/накидных ключей: 10, 12, 13, 14, 17 (поворотные и регулировочные болты генератора обычно M8/M10).
• Трещотка с головками 10–17 мм (ускоряет ослабление/затяжку).
• Удлинитель 100–150 мм для доступа к нижнему болту.
• Короткая монтажная лопатка или прочный вороток (для плавного перемещения корпуса генератора при натяжении клинового ремня).
• Динамометрический ключ (контроль момента затяжки: болт шарнира генератора M10 ≈ 40–45 Н·м, регулировочный M8 ≈ 20–25 Н·м, при наличии натяжной планки её гайка M8 ≈ 23 Н·м).
• Линейка или металлическая шкала 150–200 мм (измерение прогиба).
• Пружинный динамометр (ручной безмен) на диапазон 0–15 кгс (создание стандартизированного усилия).
• Маркер (фиксация исходного положения для обратного контроля).
• Фонарик (визуальный контроль выравнивания шкивов).

Последовательность применения: ослабить фиксирующие болты (нижний шарнирный и верхний натяжной), создать усилие натяжения (рычагом или штатным винтом натяжителя на версиях с автоматическим или винтовым механизмом), измерить прогиб, зафиксировать, повторно проверить величину.

Нормативы прогиба задают величину отклонения середины пролёта при приложении контролируемого усилия. Проверка выполняется на холодном двигателе (температура ремня околокомнатная; после прогрева прогиб обычно уменьшается на 1–2 мм – это учитывается только для повторной оценки).

• ЗМЗ‑402 (клиновой ремень 10×900–930): прогиб 10–15 мм при усилии 10 кгс (≈98 Н) в середине пролёта между шкивами генератора и помпы. Допустимое отклонение: ±1 мм.
• ЗМЗ‑405/406, УМЗ‑4216 (поликлиновой 6PK****): прогиб 5–8 мм при усилии 11 кгс (≈110 Н) на длиннейшем свободном участке (обычно между генератором и коленчатым валом или генератором и ГУР – выбирать участок без ответвлений). Отклонение не более ±1 мм.
• Cummins ISF 2.8 (поликлиновой 6PK): прогиб 6–8 мм при усилии 10–11 кгс на среднем пролёте ремня вспомогательного привода; при наличии автоматического натяжителя ручная корректировка не применяется – измерение служит диагностикой (если >9 мм при 11 кгс – проверка натяжителя).
• Если ремень узкий клиновой (послепродажная замена на старых модификациях) и длина пролёта менее 120 мм: прогиб 8–10 мм при 10 кгс.

Упрощённая оценка без динамометра допустима только как экспресс-проверка:

• Поворот ремня (поликлиновой) вокруг продольной оси пальцами: допустим угол ≈ 80–90°; если проворачивается на 120° – недотяжка, менее 60° – перетяжка.
• Нажатие пальцем (усилие около 3–4 кгс) на середину пролёта клинового ремня: прогиб должен быть в пределах нижней границы нормы (для клинового 7–9 мм вместо 10–15 мм при 10 кгс, что согласуется с меньшим усилием).

Признаки перетяжки: прогиб меньше минимума, свист сразу после запуска отсутствует, но корпус подшипника генератора быстро нагревается, наблюдается тонкий глянцевый след на боковых гранях ремня. Признаки недотяжки: прогиб больше верхней границы, кратковременный свист при ускорении, характерное «подпрыгивание» ветви.

После установки нового ремня повторная проверка через 200–300 км: ожидаемая усадка 1–2 мм; если больше – подтянуть до нормы. Повторно измерить после затяжки всех болтов (момент затяжки может изменить прогиб на 1–2 мм).

Не использовать монтировку как рычаг между корпусом генератора и тонкими стенками блока/кронштейна – упор только в усиленные участки кронштейна, плавное давление без рывков. Исключить масло и охлаждающую жидкость на рабочей поверхности ремня: загрязнение снижает трение и искажает фактическую оценку прогиба.

Если нет динамометра: подвесить на крючок груз известной массы (например, гайки в пакете) эквивалентной 10 кгс и приложить через крючок/шпильку к середине пролёта – измерить линейкой полученный прогиб. Это повышает повторяемость результата по сравнению с нажатием пальцем.

Подготовка: отключение АКБ, доступ к генератору, очистка шкивов

Перед началом работ необходимо полностью обесточить систему. Для этого отсоединяют минусовую клемму аккумулятора, чтобы исключить риск короткого замыкания и повреждения электроники.

Доступ к генератору на ГАЗели обычно обеспечивается через снятие защитных кожухов и ослабление крепежей воздухозаборника или радиатора, если они перекрывают рабочую зону. При необходимости демонтируют патрубок охлаждения, фиксируя его положение, чтобы избежать утечки жидкости.

Шкивы проверяются на наличие налета, масла или коррозии. Загрязнения удаляют ветошью, смоченной в бензине или обезжиривателе, а металлические отложения зачищают мелкой наждачной бумагой. Особое внимание уделяют канавкам шкивов – остатки грязи могут привести к проскальзыванию и износу нового ремня.

Ослабление крепежа генератора и проверка состояния ремня

Перед регулировкой необходимо обеспечить свободный ход корпуса генератора по пазу планки. Ослабляется только фиксация, снятие болтов не требуется.

• Набор ключей: рожково-накидные 13 мм (болт/гайка M8 планки), 17 мм (ось генератора M10), при некоторых модификациях 19 мм (сквозной болт нижнего уха).
• Порядок: сначала на 1–1,5 оборота ослабить гайку/болт на натяжной планке (M8), затем на 1–2 оборота ослабить нижний осевой болт (M10). Излишнее ослабление создаёт перекос ушей.
• После ослабления проверить, перемещается ли генератор при умеренном усилии рукой (≈100–120 Н). Если заклинило – проверить наличие коррозии, задиров, загрязнения паза планки; удалить грязь щёткой по металлу.
• Недопустимо подбивание корпуса молотком: для смещения используй монтажную лопатку или деревянный клин, упирая в ребро корпуса, а не в крышку подшипника.

Осмотр ремня выполняется до его дополнительного натяжения, чтобы оценить фактический износ без искажений от перетяжки.

1. Очистить канавки шкивов и ремень: сухая щётка + ветошь. Масло или силиконовые аэрозоли не применять – они изменяют коэффициент трения и вызывают проскальзывание.
2. Проверить боковые поверхности: равномерный матовый слой без локальных блестящих полос. Глянцевый «лаковый» вид по всей длине – признак перегрева и проскальзывания; такой ремень под замену.
3. Оценить трещины: одиночные радиальные трещины глубиной <1/3 высоты профиля и с шагом >30 мм допустимы временно; множественные через 10–15 мм или доходящие до корда – замена.
4. Проверить расслоения и «ступеньки» на рабочей кромке. Отслаивание резины от корда или выкрашивание допуска <1 мм по глубине – предельное состояние.
5. Измерить ширину профильного ремня штангенциркулем: уменьшение более чем на 1,0 мм от номинала (для клинового 10 мм → <9 мм) – замена. Для поликлинового (например, 6PK) оценить: отсутствие выкрашенных ребер, высота ребер не снижена более чем на 0,5 мм.
6. Проверить боковую бахрому: нитяные кордовые волокна по кромке – признак перетирания в узком шкиве или перекоса генератора.
7. Пальцевый тест упругости: умеренное нажатие ногтем – эластичное вдавливание с быстрым восстановлением. Твердость «деревянистая» и микротрещины при сгибе на радиус ≈40 мм – старение, замена.
8. Проверить загрязнения: вкрапления песка, металлическая стружка, набитая грязь в клине ухудшают сцепление. Полностью удалить, иначе после регулировки появится свист.
9. Сопоставить ресурс: при пробеге ремня >40–50 тыс. км или сроке службы >3 лет (даже без явных дефектов) целесообразна плановая замена при любом признаке усталости материала.

Если выявлен хотя бы один критический признак (глубокие трещины до корда, значительное сужение профиля, расслоение, многократная глянцевая полировка, оголённые волокна), дальнейшая регулировка без замены не выполняется: новый ремень устанавливается немедленно во избежание обрыва и перегрева генератора.

После завершения осмотра переходят к операции натяжения только при признании ремня годным.

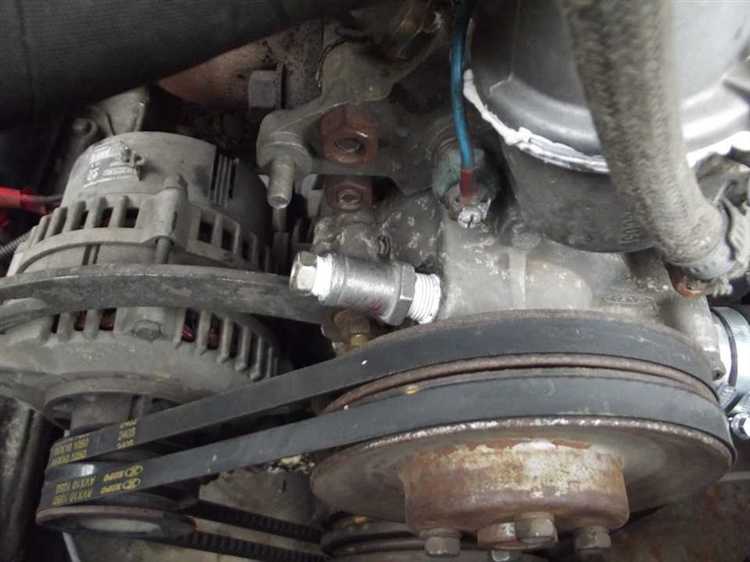

Измерение прогиба: точка приложения усилия и допустимый диапазон

Измеряй прогиб на середине свободного пролёта между рабочими кромками шкивов коленвала и генератора. Точка приложения усилия – геометрическая середина прямого участка, не ближе 15–20 мм к буртикам шкивов. Усилие вводи строго перпендикулярно плоскости ремня, без уводов вдоль его длины.

Инструменты: пружинный или стрелочный динамометр 0–100 Н с крючком, тонкая металлическая линейка или жесткая планка. Ноль линейки совмещай с условной линией между точками касания ремня со шкивами; прогиб считай как разницу между исходным положением ремня и положением при приложенном усилии.

Для клинового ремня (тип 10×940 или аналогичный на ГАЗели) при контрольном усилии F = 30–40 Н (≈3–4 кгс) допустимый прогиб f = 0,016–0,020 × L, где L – длина пролёта, мм (измеряется между внутренними рабочими плоскостями шкивов по прямой линии ремня). Альтернативная проверка: при F = 50 Н прогиб должен укладываться в f = 0,010–0,014 × L.

Для поликлинового (6PK) ремня при усилии F = 40–50 Н используй более жёсткий диапазон: f = 0,010–0,015 × L. Отклонение выше верхней границы – риск проскальзывания и свиста, ниже нижней – перегрузка подшипников генератора.

Пример расчётов для клинового ремня: L=180 мм → f=2,9–3,6 мм (30–40 Н); L=200 мм → f=3,2–4,0 мм; L=220 мм → f=3,5–4,4 мм. Для поликлинового при L=200 мм и 45 Н → f=2,0–3,0 мм. Если фактический прогиб выходит за пределы – корректируй положение генератора и повторяй измерение до попадания в интервал.

После регулировки сделай повторный контроль: два цикла приложения и снятия усилия для усадки, затем финальное измерение. Поверхность ремня не должна иметь глянцевых полос, поперечных трещин и расслоений; при наличии дефектов сначала замени ремень, затем выполняй точную настройку прогиба.

Регулировка натяжения: перемещение генератора и фиксация болтов

Ослабьте болты крепления генератора: крепёжный и регулирующий болты, обычно располагаются на корпусе и на кронштейне. Для доступа используйте ключи на 13 и 17 мм.

Для изменения натяжения ремня аккуратно сдвиньте генератор от шкива двигателя. Натяжение регулируется с помощью регулировочного болта, который смещает генератор по направлению, увеличивая или уменьшая прогиб ремня.

Проверьте прогиб ремня: при приложении усилия около 10 кг в середине свободного участка ремня прогиб должен составлять 7–10 мм. Значения выше указывают на слабое натяжение, ниже – на чрезмерное.

После установки требуемого натяжения затяните крепёжный болт, фиксирующий генератор на корпусе, чтобы избежать смещения в процессе работы.

Затем окончательно затяните регулировочный болт, обеспечивая неподвижность генератора в новом положении.

Повторно проверьте натяжение ремня, убедитесь в отсутствии провисания и люфтов. При необходимости повторите регулировку.

Контроль фиксации болтов обязателен, так как неплотное закрепление приводит к проскакиванию ремня и повышенному износу.

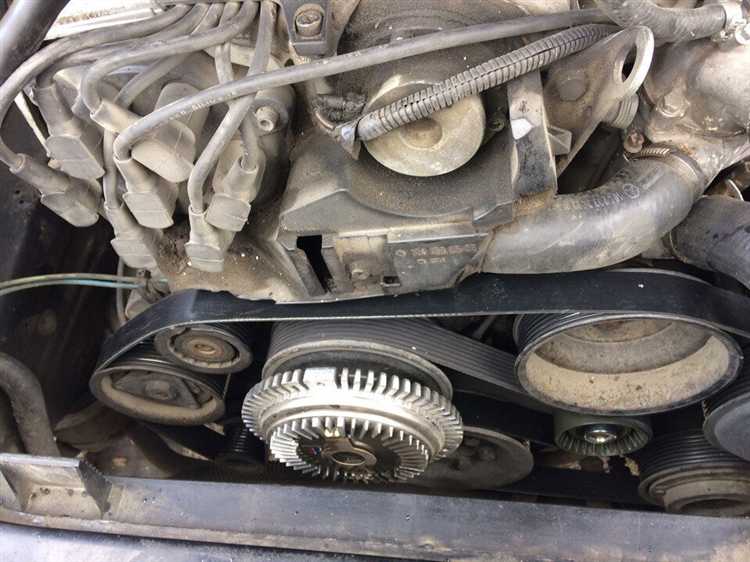

Контроль после запуска: повторная проверка прогиба и корректировка

После запуска двигателя необходимо проверить прогиб ремня генератора, поскольку при работе натяжение может измениться. Прогиб измеряют в средней точке между шкивами, приложив усилие около 10 кг. Допустимый прогиб для ремня ГАЗели составляет 8–12 мм.

Если прогиб превышает норматив, ремень необходимо подтянуть, ослабив фиксирующие болты генератора и сдвинув его в сторону натяжения. После корректировки крепления болты затягивают с усилием, обеспечивающим надежную фиксацию без деформации деталей.

Повторная проверка проводится через 5–10 минут работы двигателя, чтобы убедиться в стабильности натяжения. При повторяющемся провисании следует проверить износ ремня и состояние шкивов: неровности, загрязнения или повреждения уменьшают срок службы и вызывают неправильное натяжение.

Регулярный контроль после запуска минимизирует риск пробуксовки и преждевременного износа узлов привода генератора, что важно для стабильной работы электрооборудования автомобиля.

Вопрос-ответ:

Как правильно определить необходимый прогиб ремня генератора на ГАЗели?

Для измерения прогиба ремня необходимо приложить усилие примерно 10-15 кг в середине его натяжного участка между шкивами. Допустимый прогиб обычно составляет 8-12 мм. Если прогиб меньше, ремень может перетягиваться, что приведёт к быстрому износу подшипников генератора. Если прогиб больше, ремень будет проскальзывать и снижать эффективность работы генератора. Точные параметры прогиба рекомендуется уточнять в руководстве по эксплуатации конкретной модели.

Какие инструменты нужны для регулировки натяжения ремня генератора на ГАЗели?

Для регулировки потребуется ключ на 13 мм для ослабления крепёжных болтов генератора и ключ на 17 мм для регулировочного болта, который перемещает генератор. Кроме того, может понадобиться рулетка или линейка для измерения прогиба, а также рычаг или монтажка для создания необходимого усилия при натяжении ремня. Важно использовать инструменты, подходящие по размеру, чтобы избежать срыва болтов или повреждения креплений.

Почему ремень генератора на ГАЗели может быстро изнашиваться после натяжения?

Частой причиной ускоренного износа является неправильное натяжение. Если ремень сильно перетянут, повышается нагрузка на подшипники и сам ремень, что ведёт к трещинам и расслоению. Недостаточное натяжение вызывает проскальзывание, образование перегрева и появление следов жира или нагара на ремне. Кроме того, износ может быть вызван загрязнением шкивов, неправильной установкой или использованием ремня неподходящего размера.

Как проверить, что ремень генератора на ГАЗели натянут правильно после запуска двигателя?

После запуска двигателя необходимо внимательно прислушаться к работе ремня. Отсутствие посторонних звуков, таких как свист или вибрация, говорит о правильном натяжении. Также можно провести повторную проверку прогиба ремня при работающем двигателе — он не должен быть слишком свободным или чрезмерно натянутым. При необходимости корректируют натяжение, ослабляя крепёж и перемещая генератор, затем фиксируют болты заново.
